1.1 Mätprotokoll DC
Inte godkändNoterade mätningar är otydliga. Går ej att tyda mätning från sträng 2.
Besiktningsrapport
8.9
Installation genom
GoSol Energi
Datum
22 maj 2024
Ort
Skurup , Skåne län
88% godkända12% ej godkända
Om installationen
PanelerDMEGC: DM(XXX)M10-66HBB/-V
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareGoodWe: GW5-10KN-ET
TillbehörUndercentral
Installerad av GoSol Energi som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/31.2 Strängschema
Inte godkändSträngschema stämmer inte med verkligheten.
Godkända kontrollpunkter
1/3Avtal
Tak 1, DMEGC: DM(XXX)M10-66HBB/-V
Anmärkningar
1/18

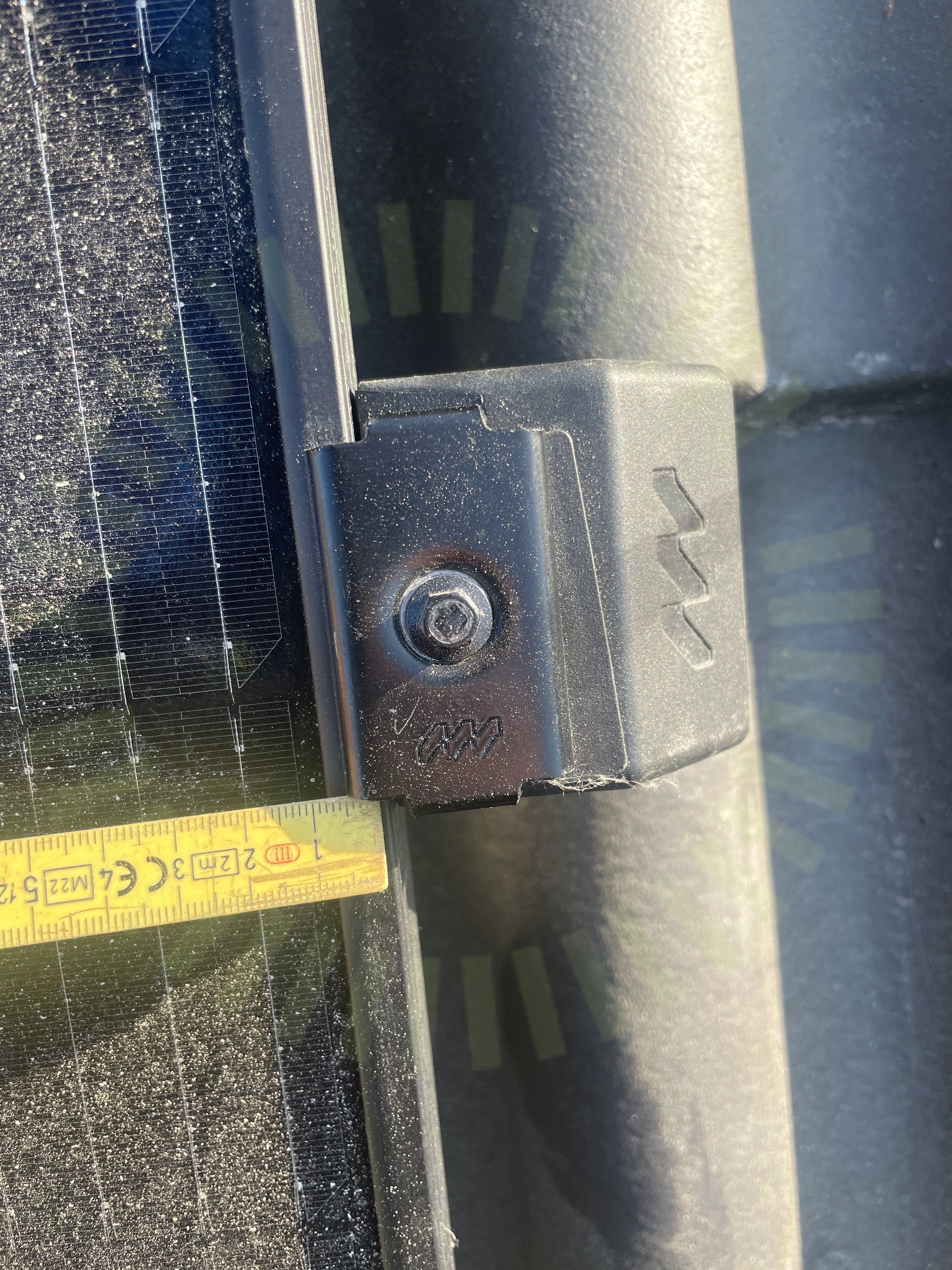

2.1 Klämmans överlappning
Inte godkändPanelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.
DMEGC Photovoltaic Modules Installation Manual, Ver: 202311, Sida 11
Godkända kontrollpunkter
17/18Avstånd till havAvstånd till ytaDräneringshålFästens placeringFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas storlekKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, Nordmount Panntak: Bärläkt
Anmärkningar
4/24

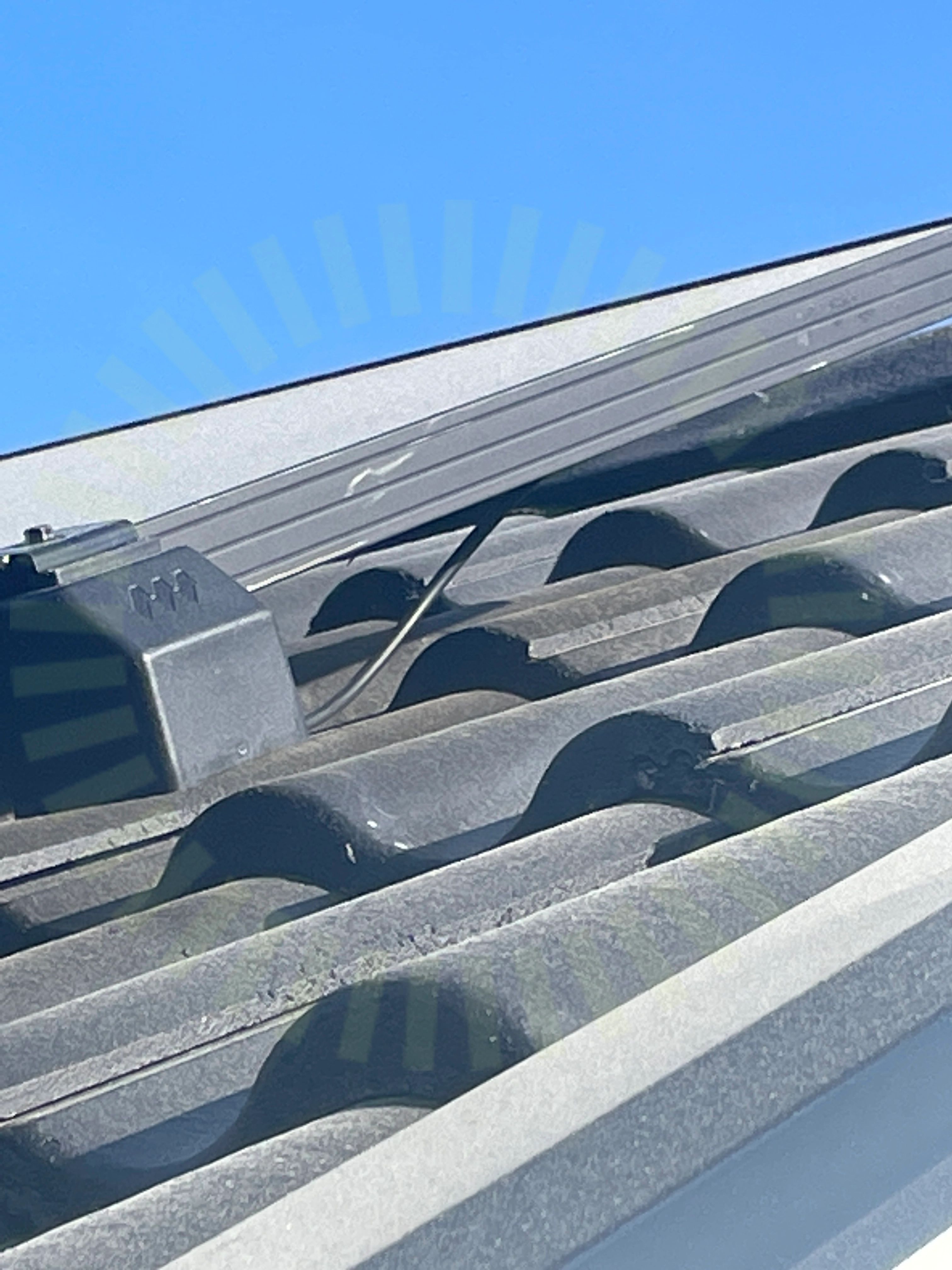

3.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)

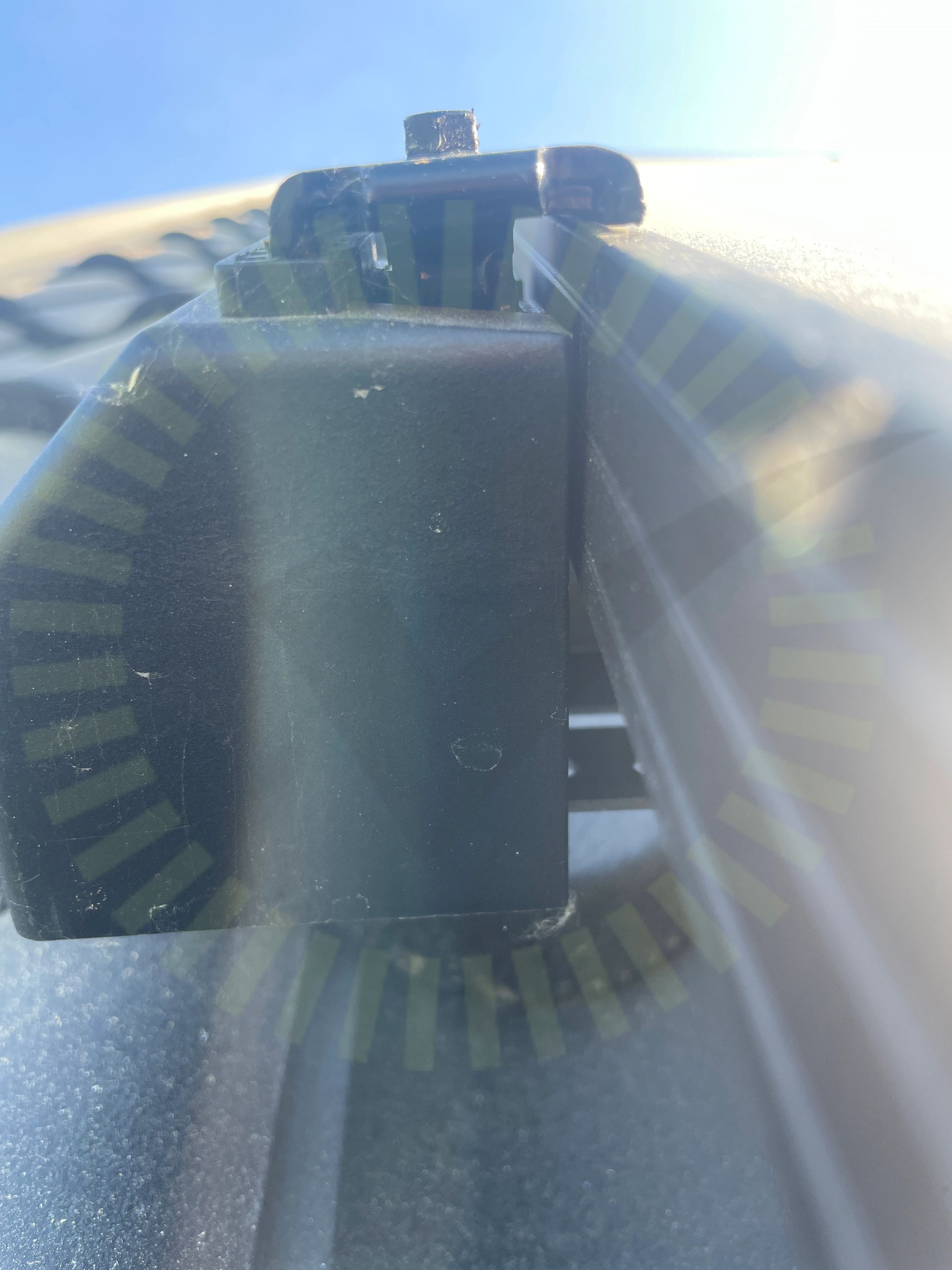

3.2 Ändklämmor
Inte godkändÄndklämma ligger inte emot panelens ram.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 6-7

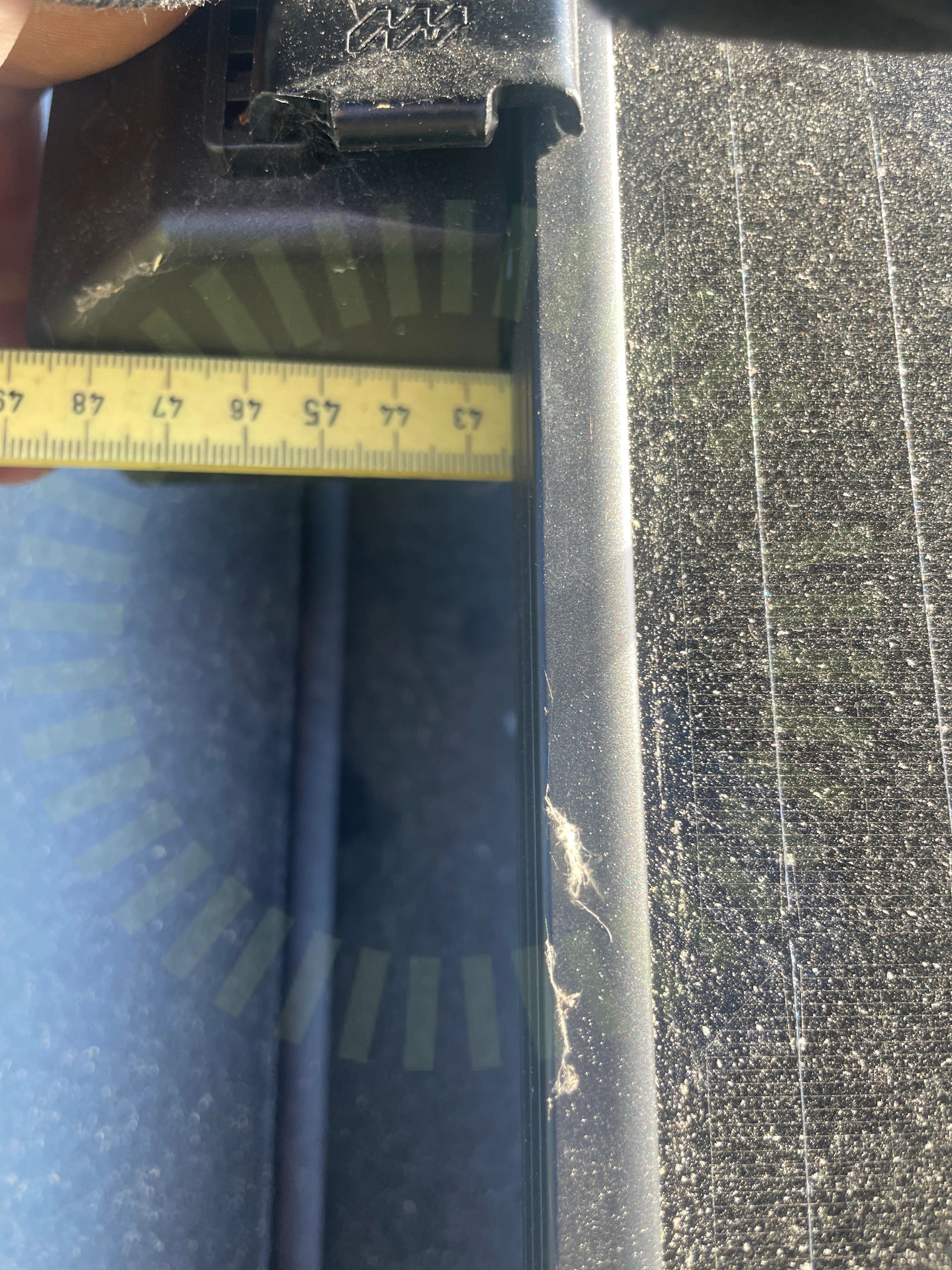

3.3 Skenornas överhäng
Inte godkändÖverhänget från sista infästningskrok är inte korrekt, för långt överhäng förekommer.
Snö- och vindlastberäkning

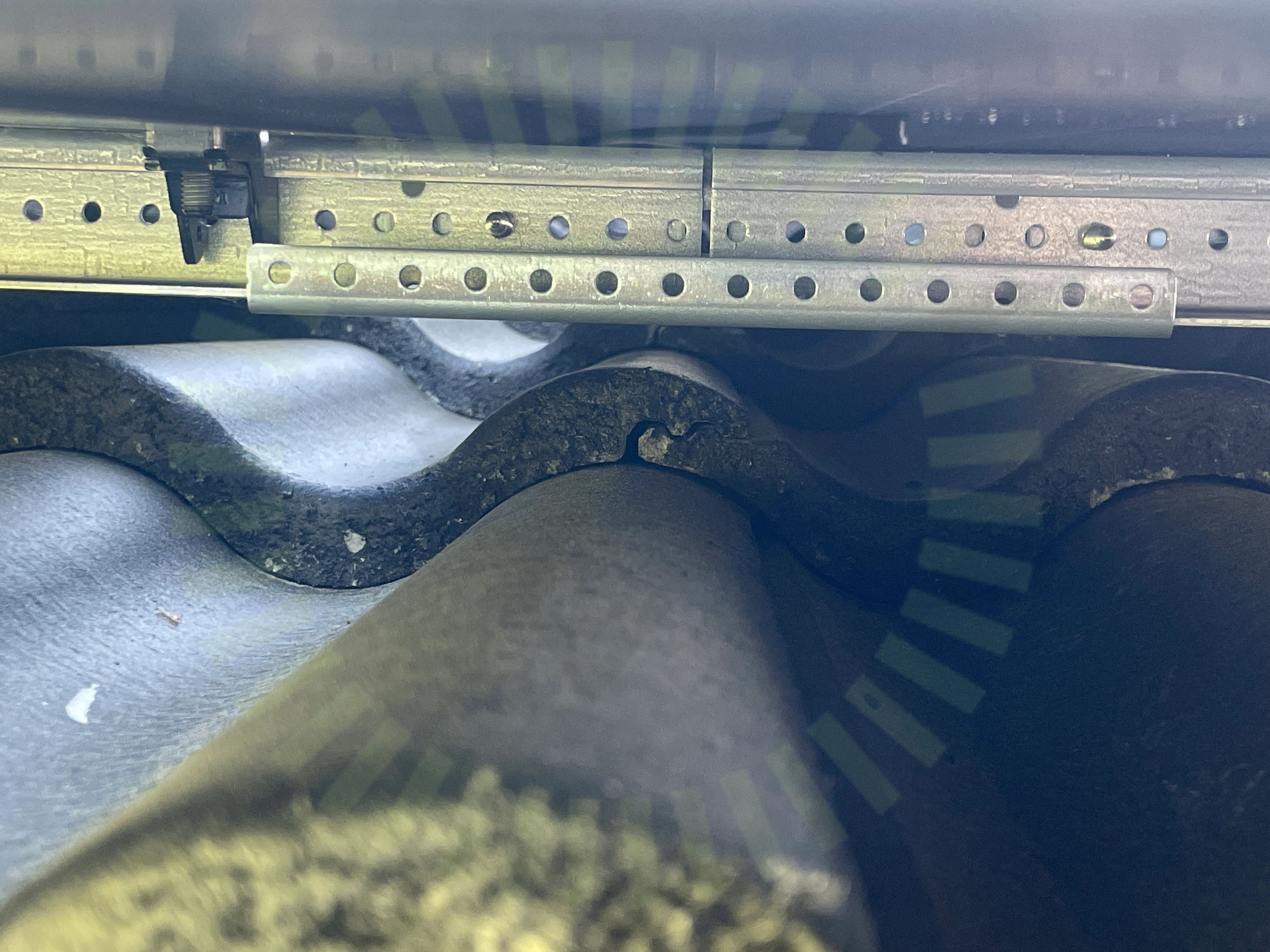

3.4 Skenskarvar
Inte godkändFör få plåtskruv har använts till skenskarv.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 5
Godkända kontrollpunkter
20/24Använd skruvBlandning av infästningarBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakkrokarnas CCUnderliggande takpannaVäderbeständigt material
Undercentral
Anmärkningar
1/7
4.1 Fasskena
Inte godkändFasskena är placerad i ett utrymme där det kan bli kondens i undercentral. Skapar kortslutningsrisk.
Godkända kontrollpunkter
6/7FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
1/4

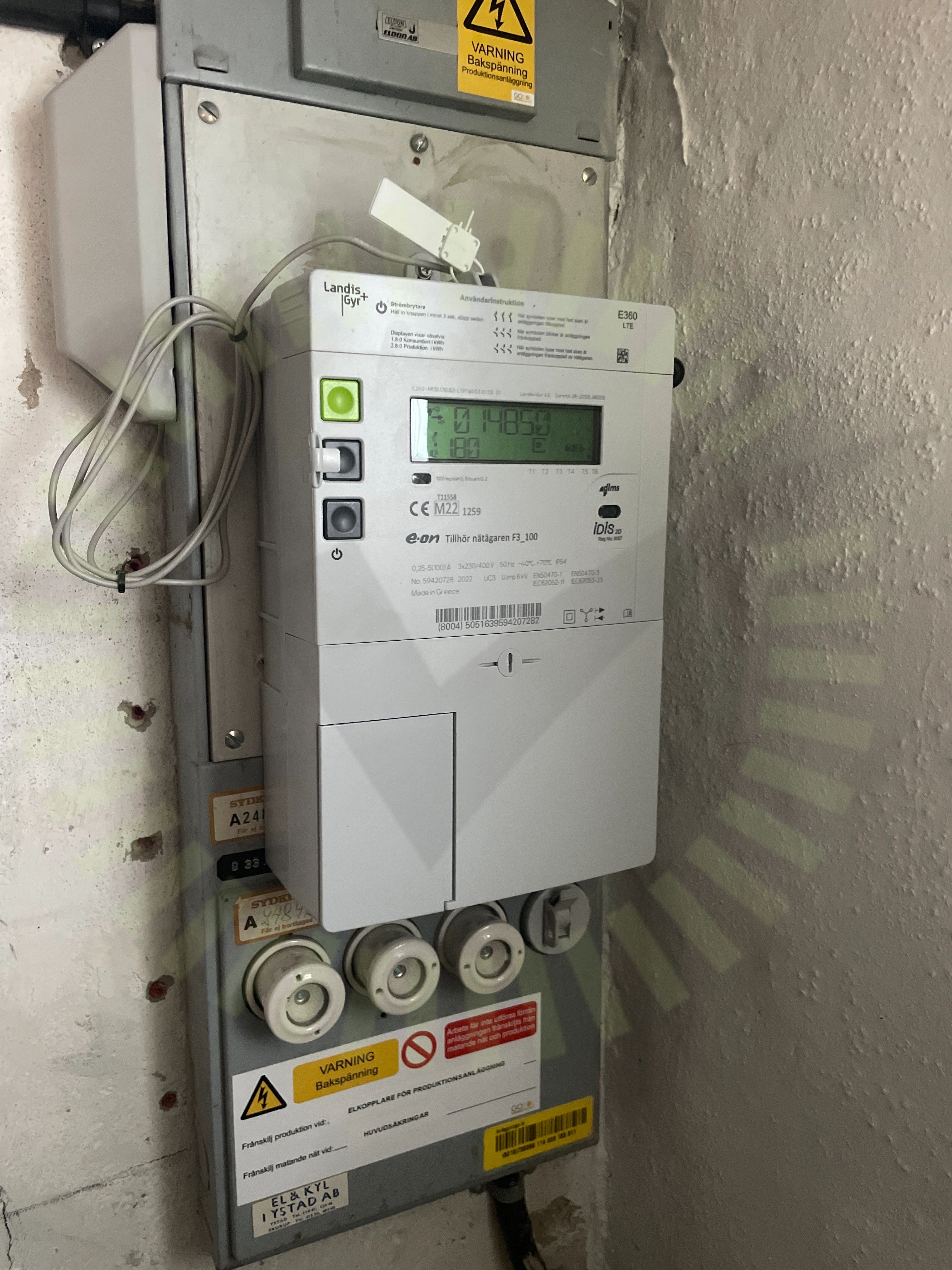

5.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav vid elmätare samt undercentral där växelriktare är ansluten. Se referens.
SS 436 40 00 (712.514.101)
Godkända kontrollpunkter
3/4Missvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
3/37

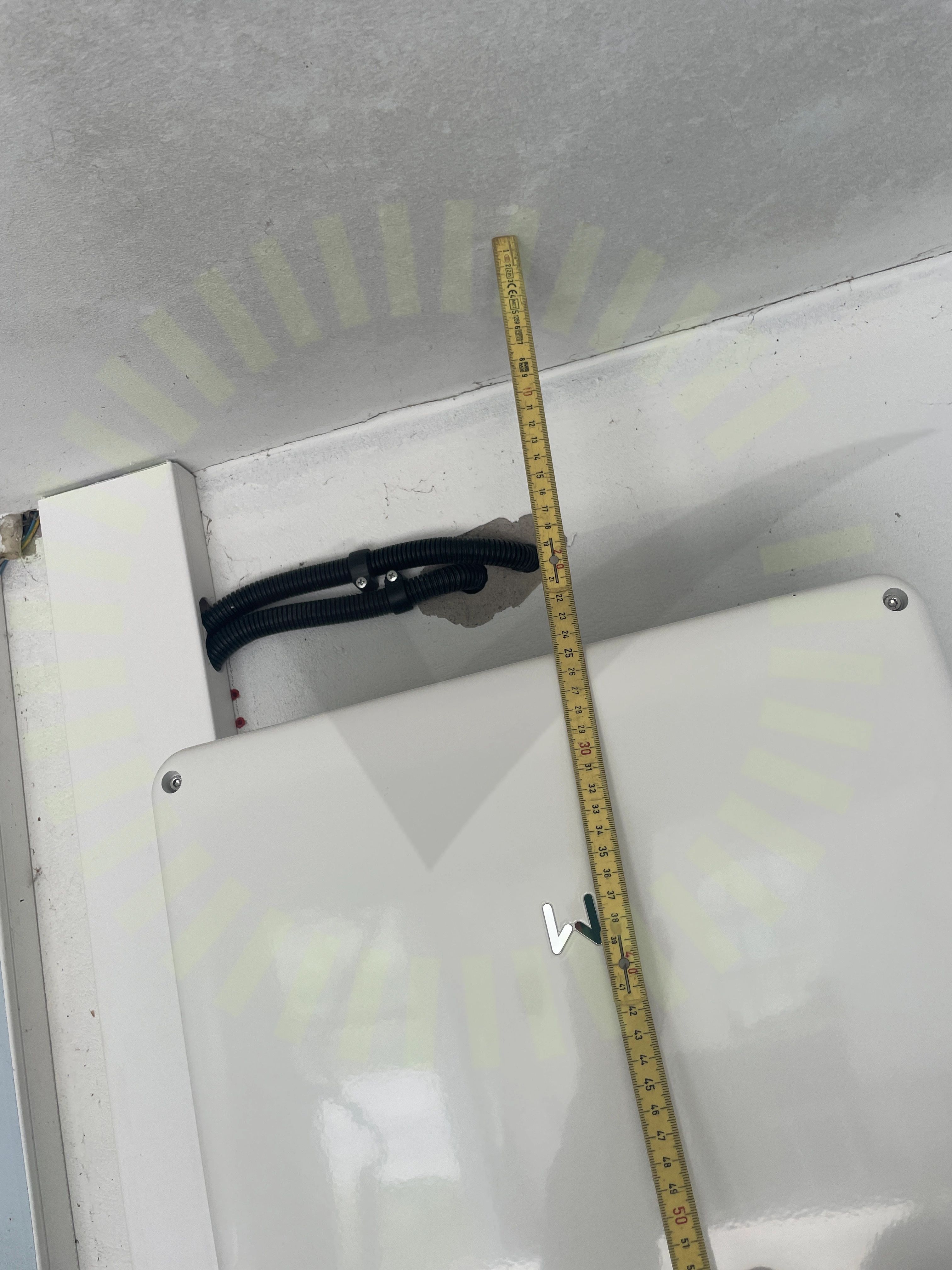

6.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren är placerad för nära taket.
User Manual ET Series / ET Plus Series 5.0-10.0kW V1.3-2024-01-05, Sida 24

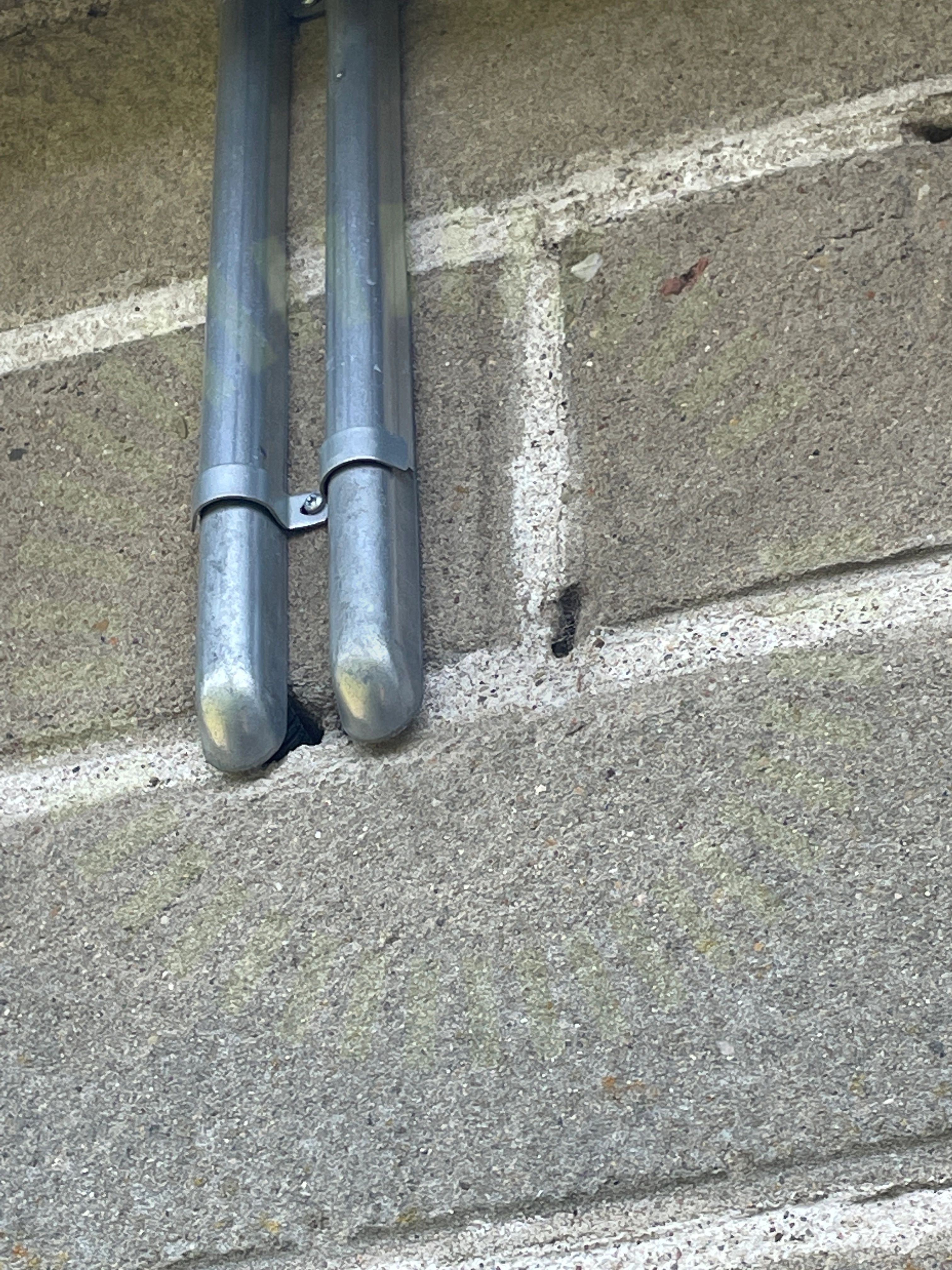

6.2 Genomföringar
Inte godkändGenomföring inte tätad. Detta gäller även kabel in i bostadshus.
SS 436 40 00 (527.2.1)

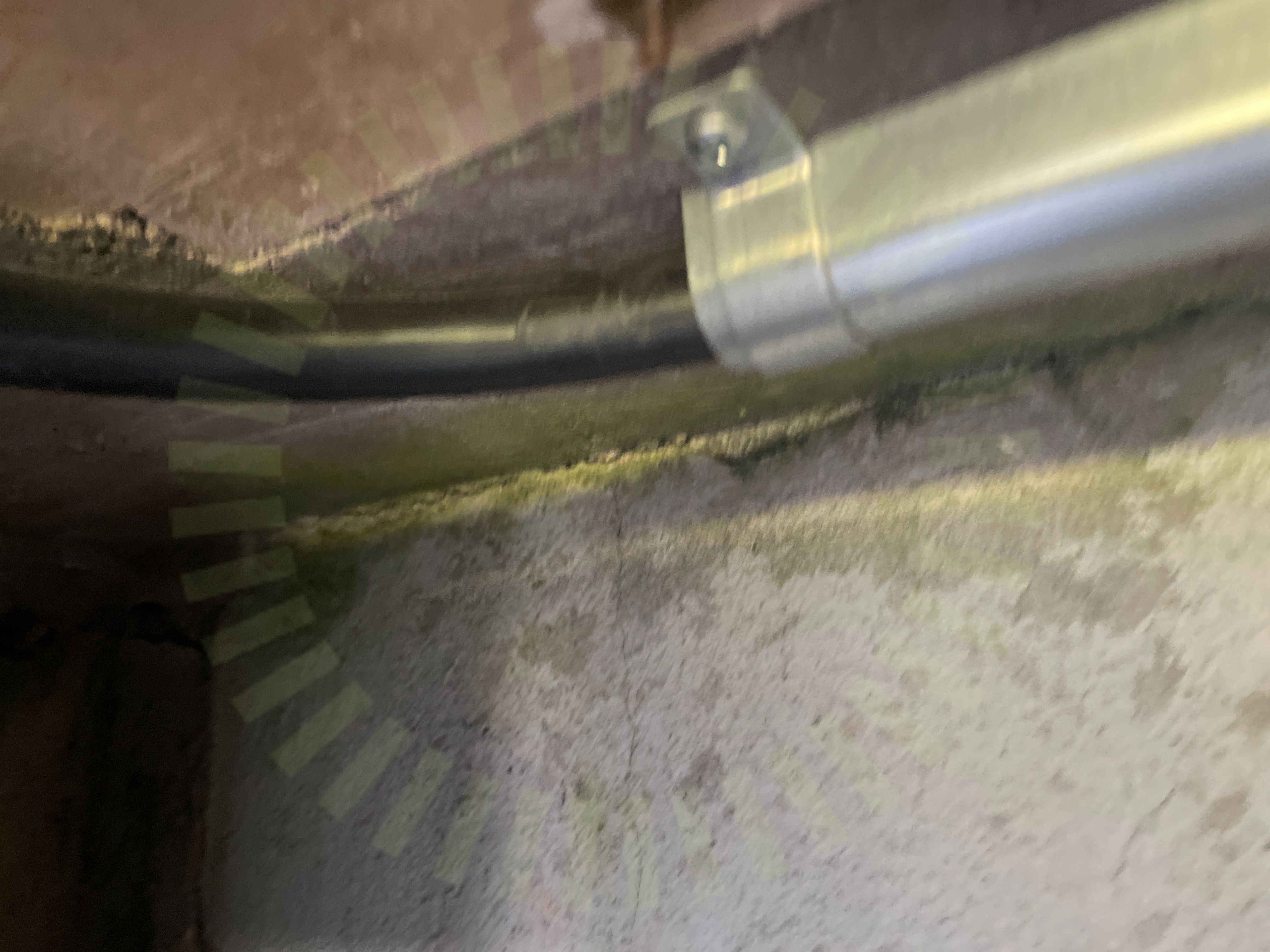

6.3 Skarp kant
Inte godkändKablage ligger mot skarp kant.
SS 436 40 00 (522.8.11)
Godkända kontrollpunkter
33/37AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageStress på kontakterSäkringsdimensionTillgänglighetUtrymmeVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
1/37Strängdesign
