Besiktningsrapport

9.7

Installation genom

Solcellen.nu

Datum

5 januari 2023

Ort

Falkenberg, Hallands län

Dragavlastade

Skarv

Kabeluppfästning

+ 4

91% godkända9% ej godkända

Om installationen

PanelerJAM54S31 MR

MontagesystemWeland Stål: Plåttak

VäxelriktareSunGrow: SH5-10RT

BatteriSunGrow: SBR(XXX)

TillbehörSäkerhetsbrytare DC

TillbehörSäkerhetsbrytare AC

Installerad av Solcellen.nu som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

JAM54S31 MR

Anmärkningar

1/10

1.1 Dragavlastade

Inte godkänd

För snävt dragen kabel, vilket ger påverkan på dragavlastningen

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

9/10

DräneringshålFästens placeringFörbindelse av kontakterFöremål BakstyckeHöjdskillnadPanelramar separeradeSkadorSkuggaSträngförläggning

SunGrow: SBR(XXX)

Godkända kontrollpunkter

8/8

AvståndInfästningKommunikationLockMiljökravPESkadorVinkel

SunGrow: SH5-10RT

Anmärkningar

3/30

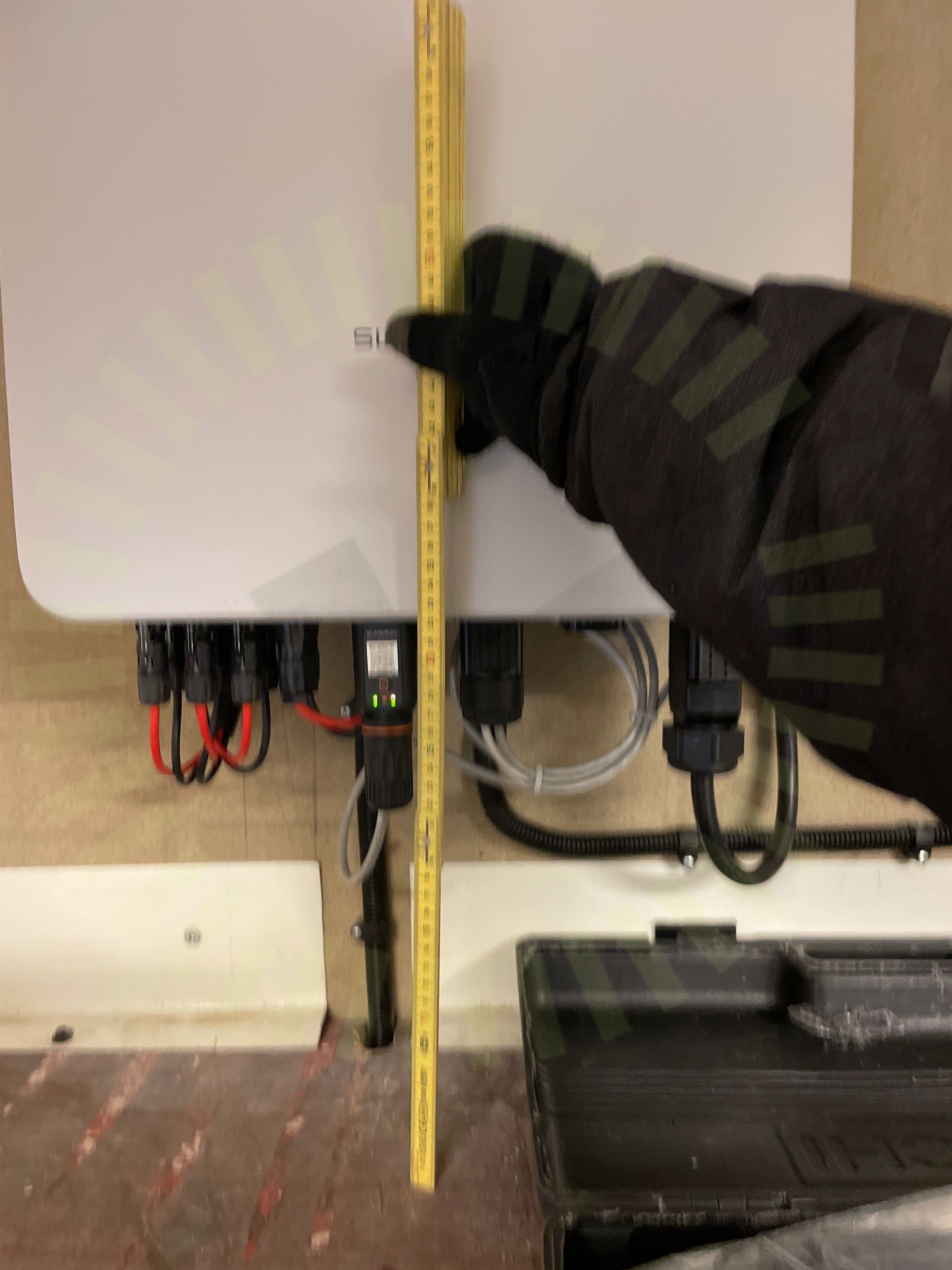

3.1 Avståndskrav

Inte godkänd

För litet avstånd ner till hyllplan

SH5.0_6.0_8.0_10RT-UEN-Ver19-202210, Sida 34.

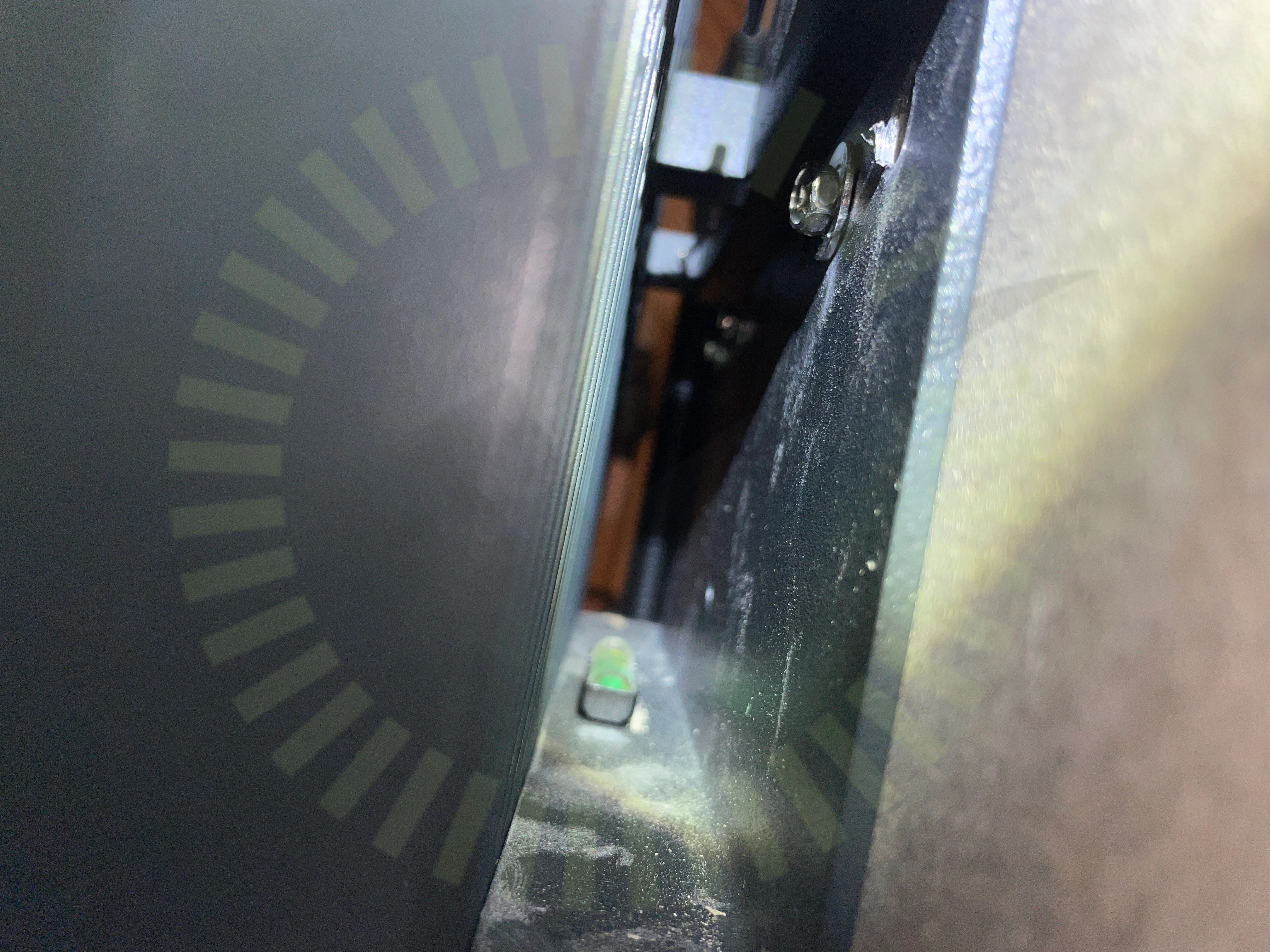

3.2 Infästning av växelriktare

Inte godkänd

Enbart fäst med tre skruv i väggen

SH5.0_6.0_8.0_10RT-UEN-Ver19-202210, Sida 37.

3.3 Varning för likspänning

Inte godkänd

Märkning saknas

SS 436 40 00 (712.514) / (134.1.7)

Godkända kontrollpunkter

27/30

AC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAnslutningBakomliggande materialDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanFörskruvningar och anslutningarHuvudsäkringInformering av solcellerJordning av chassiKabelLedare fastspändaMiljökravMärkningMätprotokoll DCSträngschemaSäkringTillförlitligt fästVarning för backspänningVinkelVäxelriktarens kontakter

Säkerhetsbrytare AC

Anmärkningar

2/6

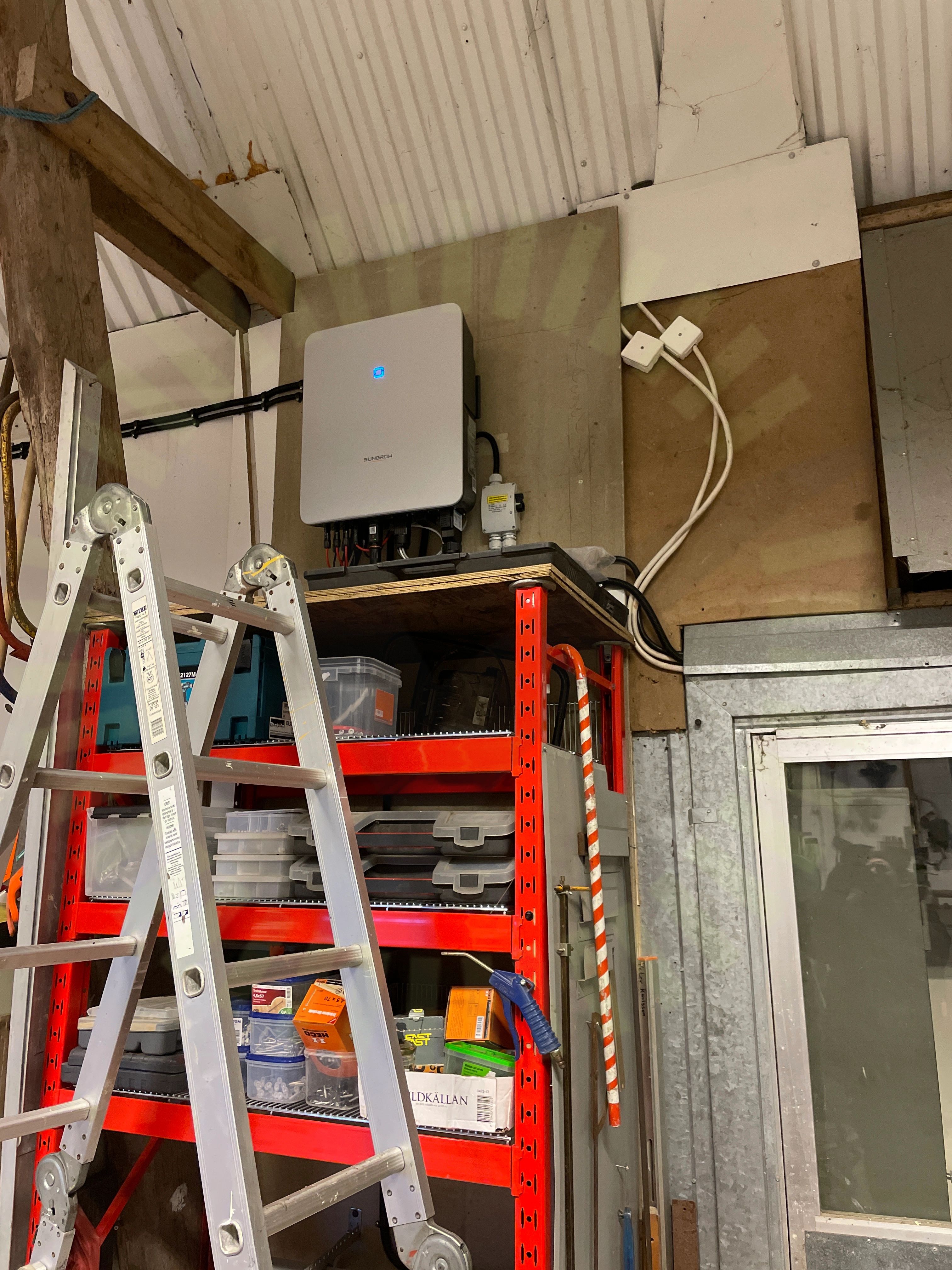

4.1 Placering

Rekommendation

Arbetsbrytaren sitter högt upp, går ej att nå utan stege

SS 436 40 00 (tabell 512)

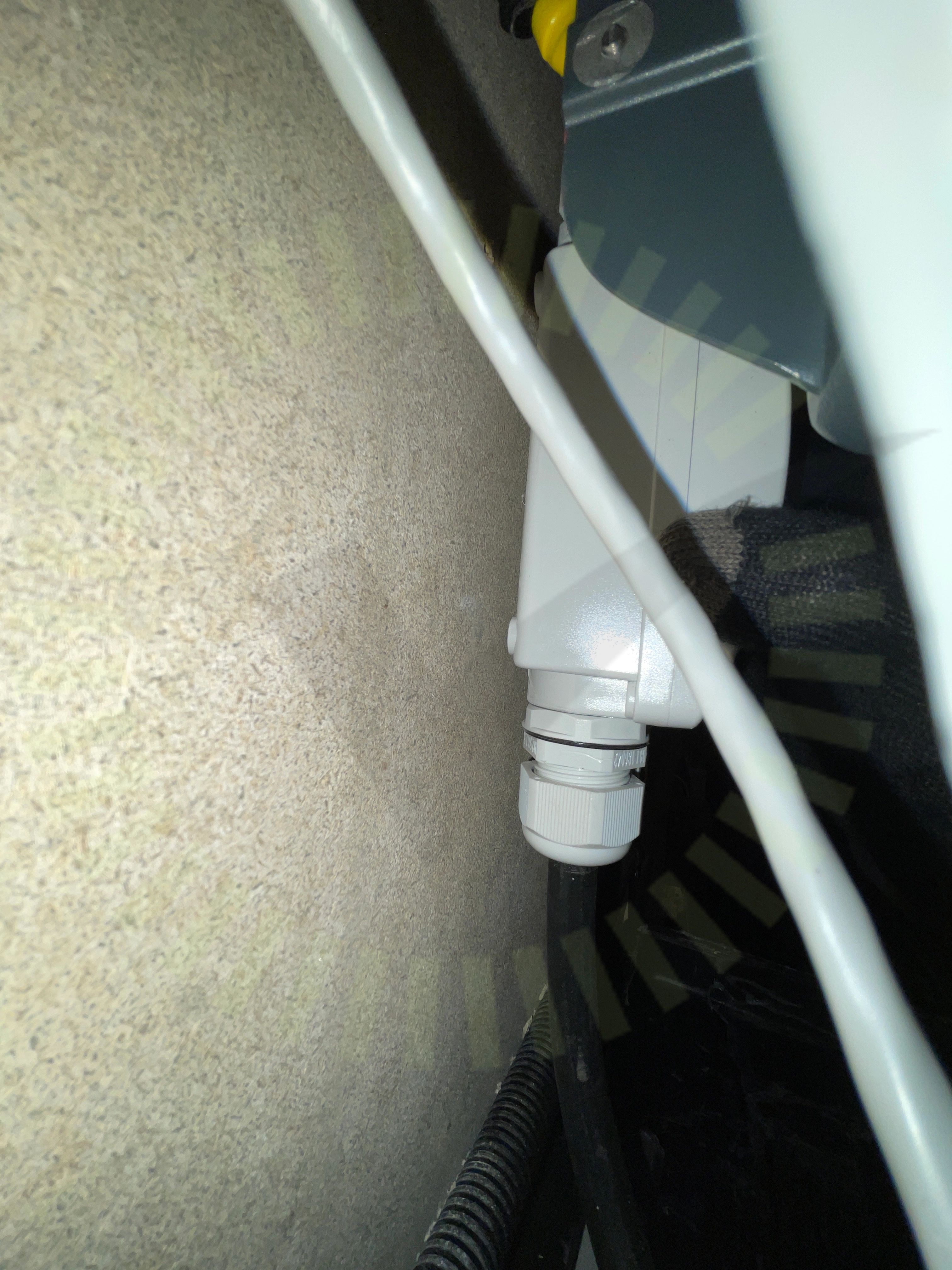

4.2 Infästning

Inte godkänd

Arbetsbrytare ej fastmonterad ordentligt

SS 436 40 00 (132.5)

Godkända kontrollpunkter

4/6

BöjradieEgenskaperFörskruvningarRakt monterad

Säkerhetsbrytare DC

Godkända kontrollpunkter

6/6

BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Weland Stål: Plåttak

Anmärkningar

2/19

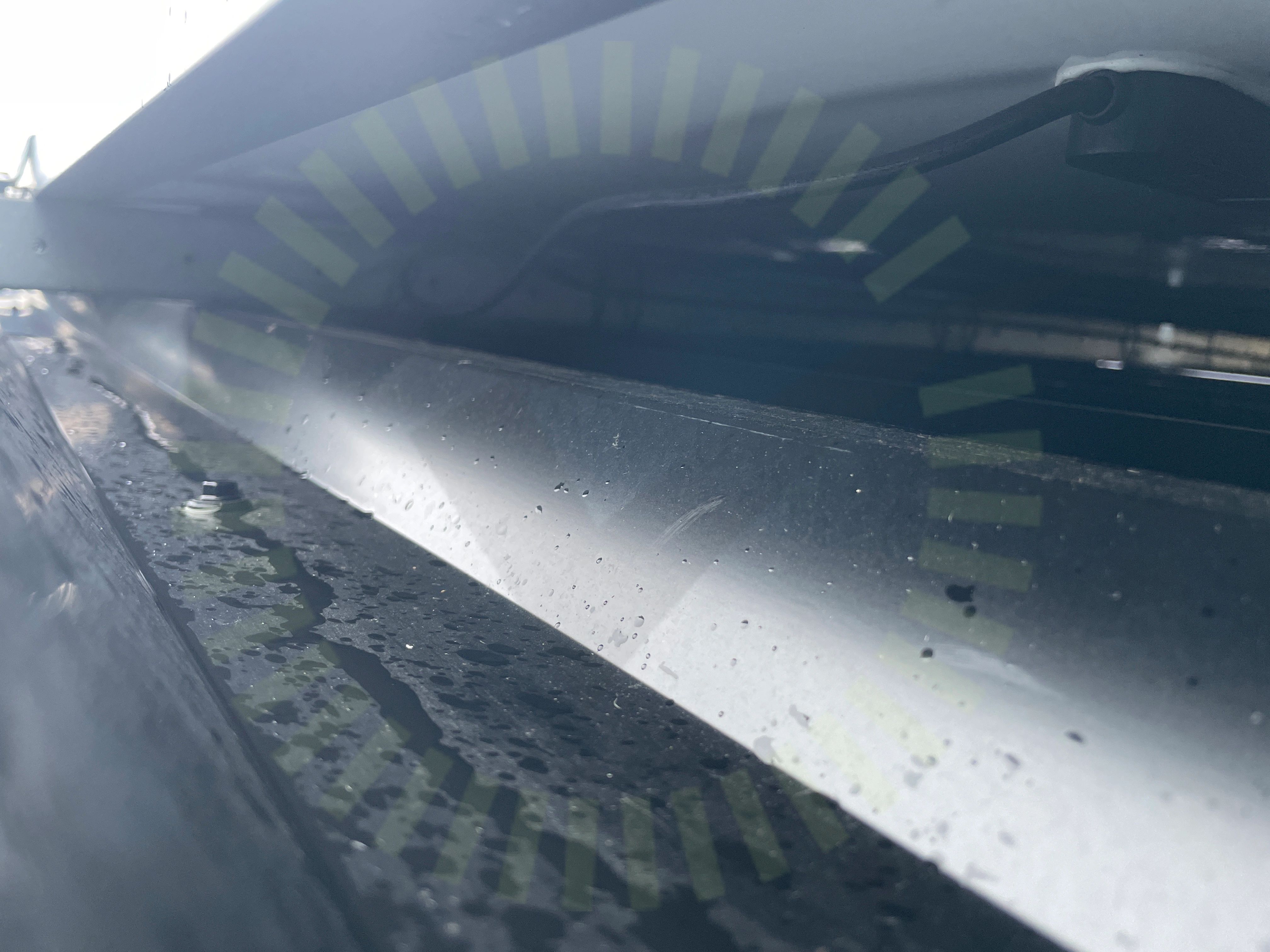

6.1 Kabeluppfästning

Inte godkänd

Hängande kablage påträffades

SS 436 40 00 (712.521.101 och 522.8.4)

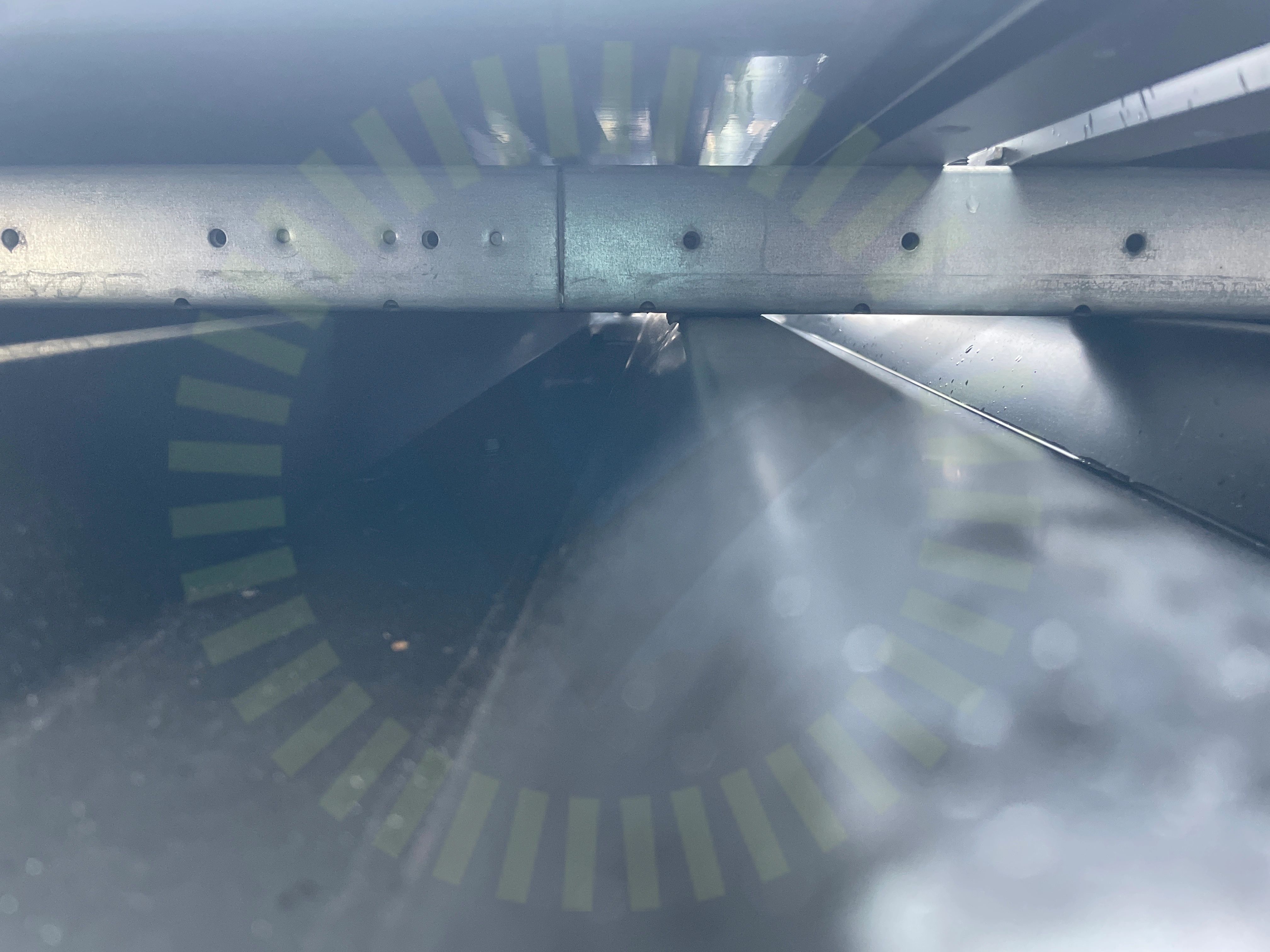

6.2 Skarv

Inte godkänd

Skenskarv ej monterad enligt tillverkarens anvisningar. Saknar skruv

MA5101 Sid 1 (1) | Version 4 - 221219

Godkända kontrollpunkter

16/19

Använd skruvFrämmande materialInfästningInfästning skenaMittklämma rätt förläggningMittklämma skruvMittklämmorShimsSkadorSkarp kantSkyddSnö- och VindlastberäkningVäderbeständigt materialÄndklämmor rätt förläggningÄndklämmor skena Ändklämmor skruv

Ej tillgängligt vid besiktning

1/19

Takgenomföring
