Institutet för Solenergikvalitet

Besiktningsrapport

9.0
x

Installation genom

Söderens

Datum

16 oktober 2023

Ort

Landvetter, Västra Götalands län
Takstolsinfästning
Skenornas infästning
Råspontsinfästning
91% godkända9% ej godkända

Om installationen

PanelerTrina: TSM-NEG9.28
MontagesystemVan Der Valk: Strongline Heavy Duty roof hook
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
TillbehörSäkerhetsbrytare AC
Söderens

Installerad av Söderens som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

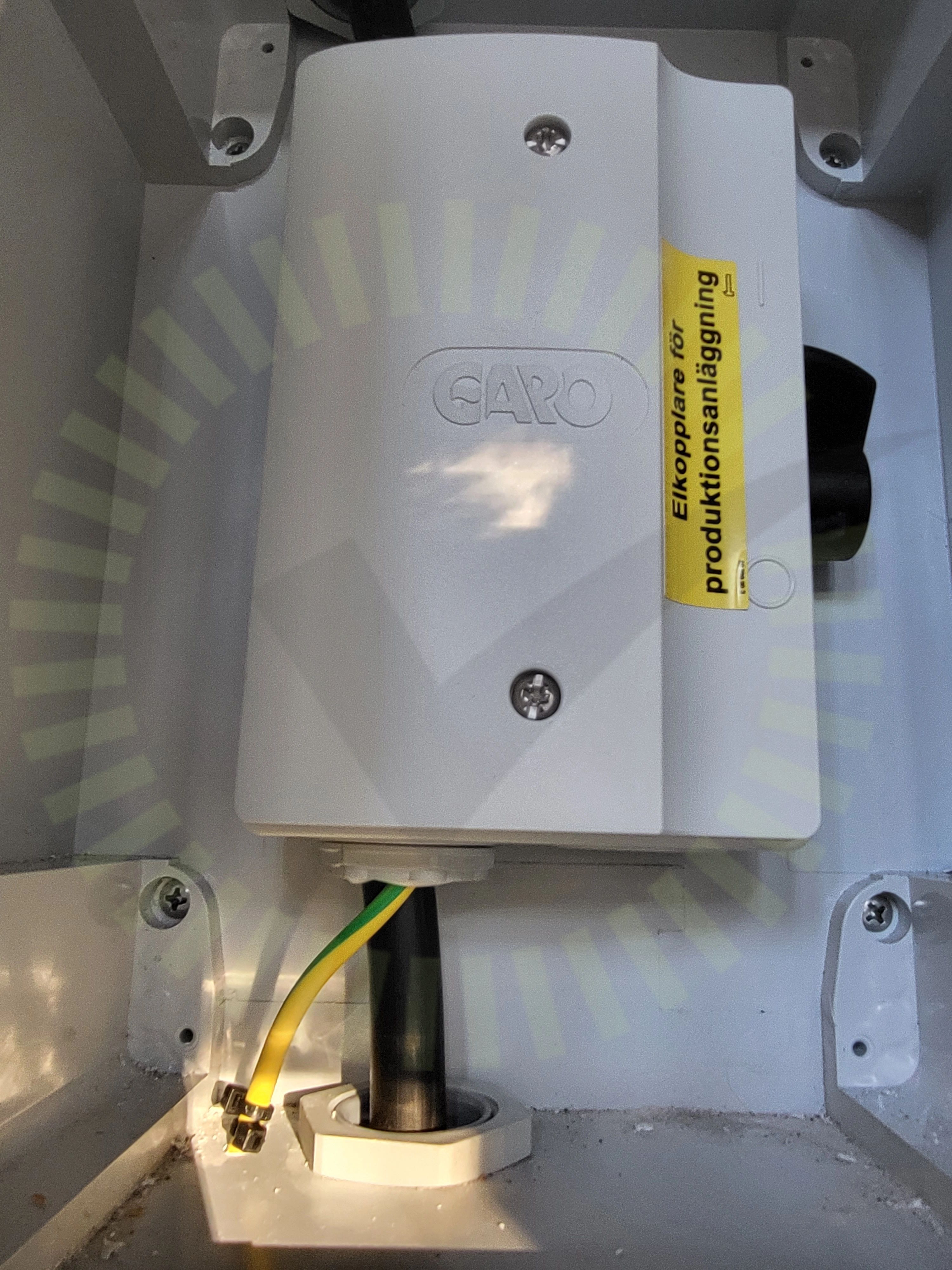

Säkerhetsbrytare AC

Anmärkningar

1/8
Förskruvningar

2.1 Förskruvningar

Inte godkänd

Förskruvning avsedd för en kabel har två kablar i sig.

Godkända kontrollpunkter

7/8
AnslutningBöjradieEgenskaperIdentifieringInfästningPlaceringYttre påverkan

Tak 1, Trina: TSM-NEG9.28

Anmärkningar

2/15
Klämmornas placering

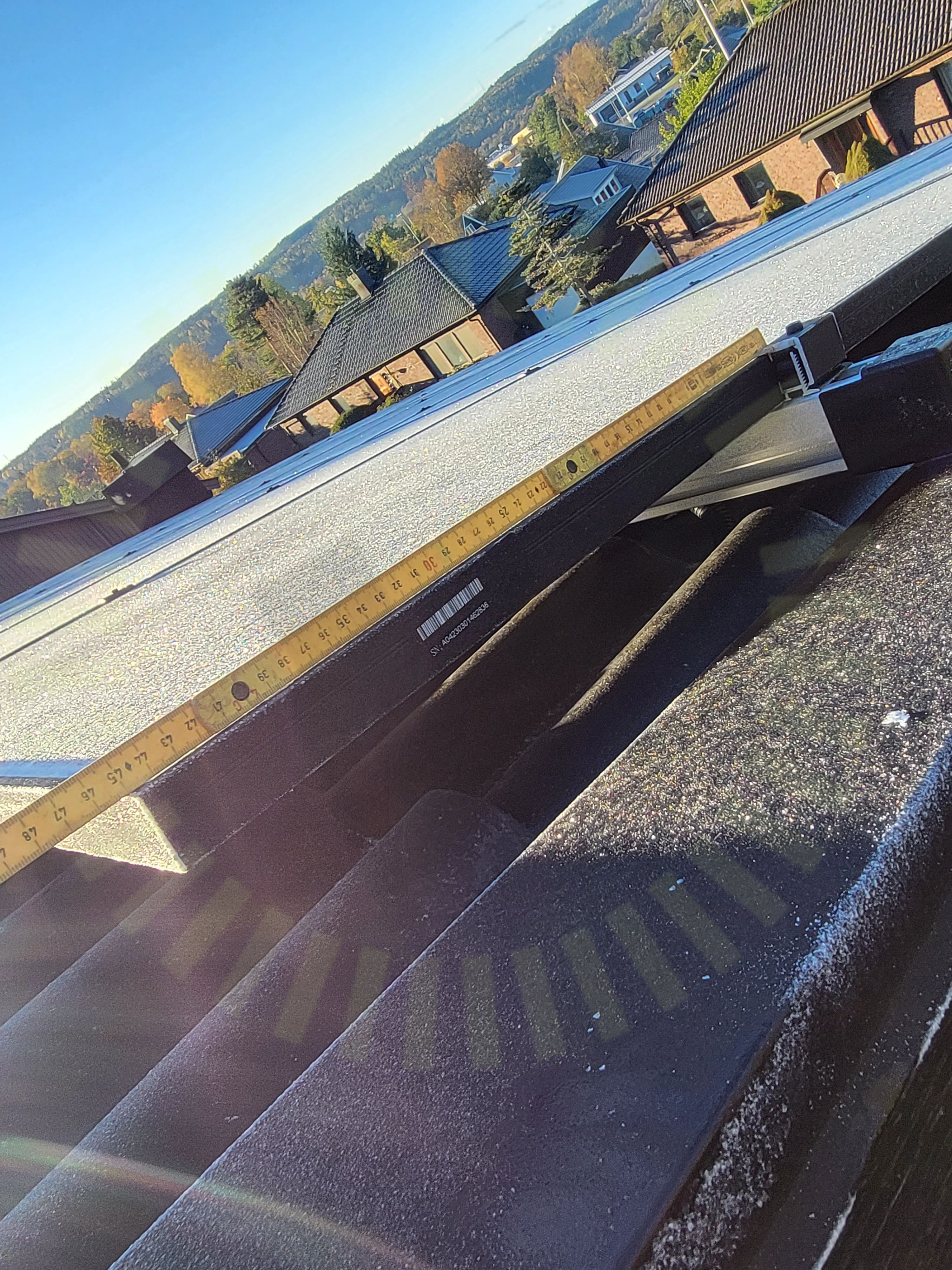

3.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

TRINA SOLAR USER MANUAL vertex series modules, December 2022 sida 18-20.
Panelkablaget generell böjradie

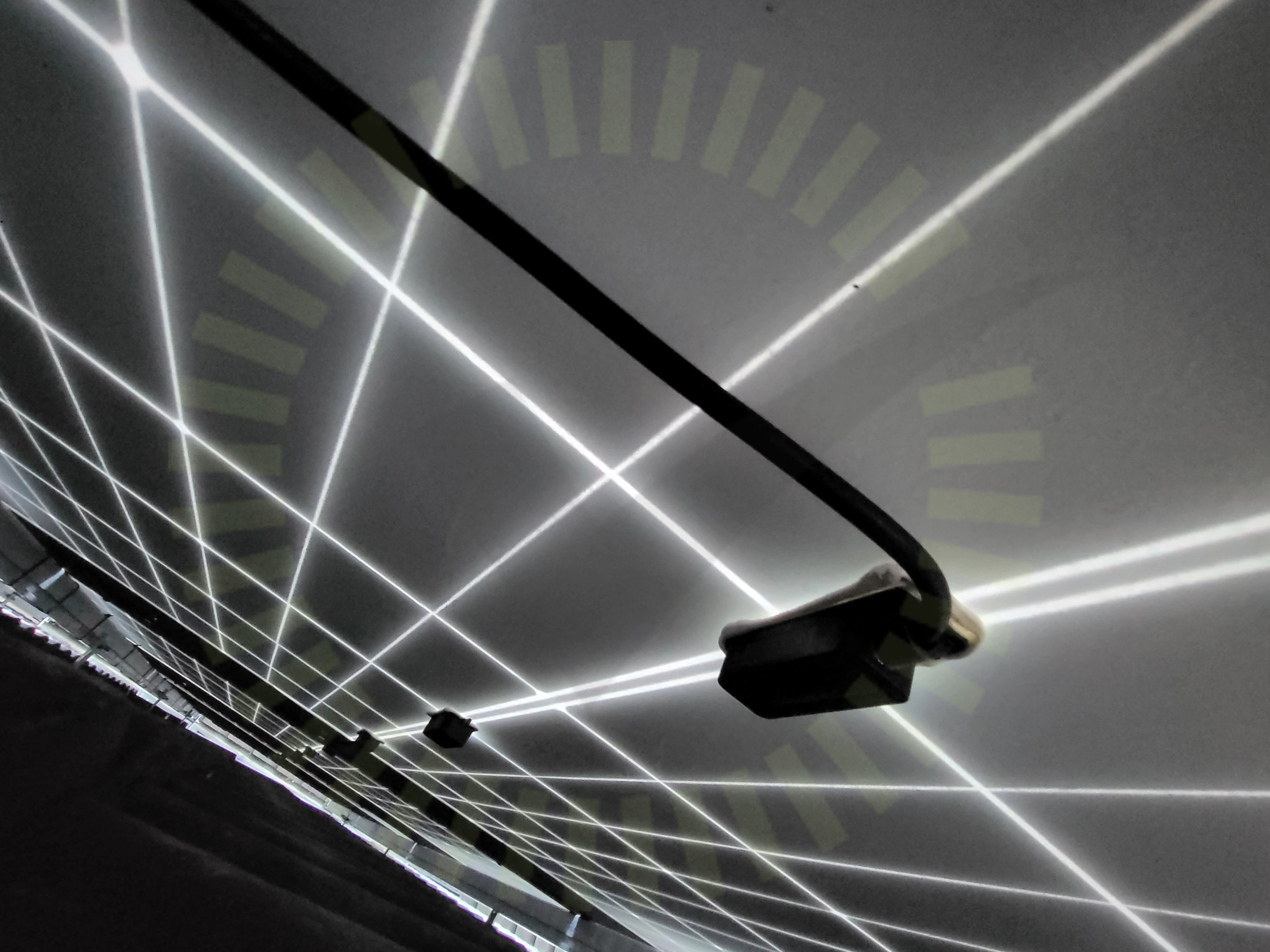

3.2 Panelkablaget generell böjradie

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

13/15
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontaktdonPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, Van Der Valk: Strongline Heavy Duty roof hook

Anmärkningar

4/22
Skador

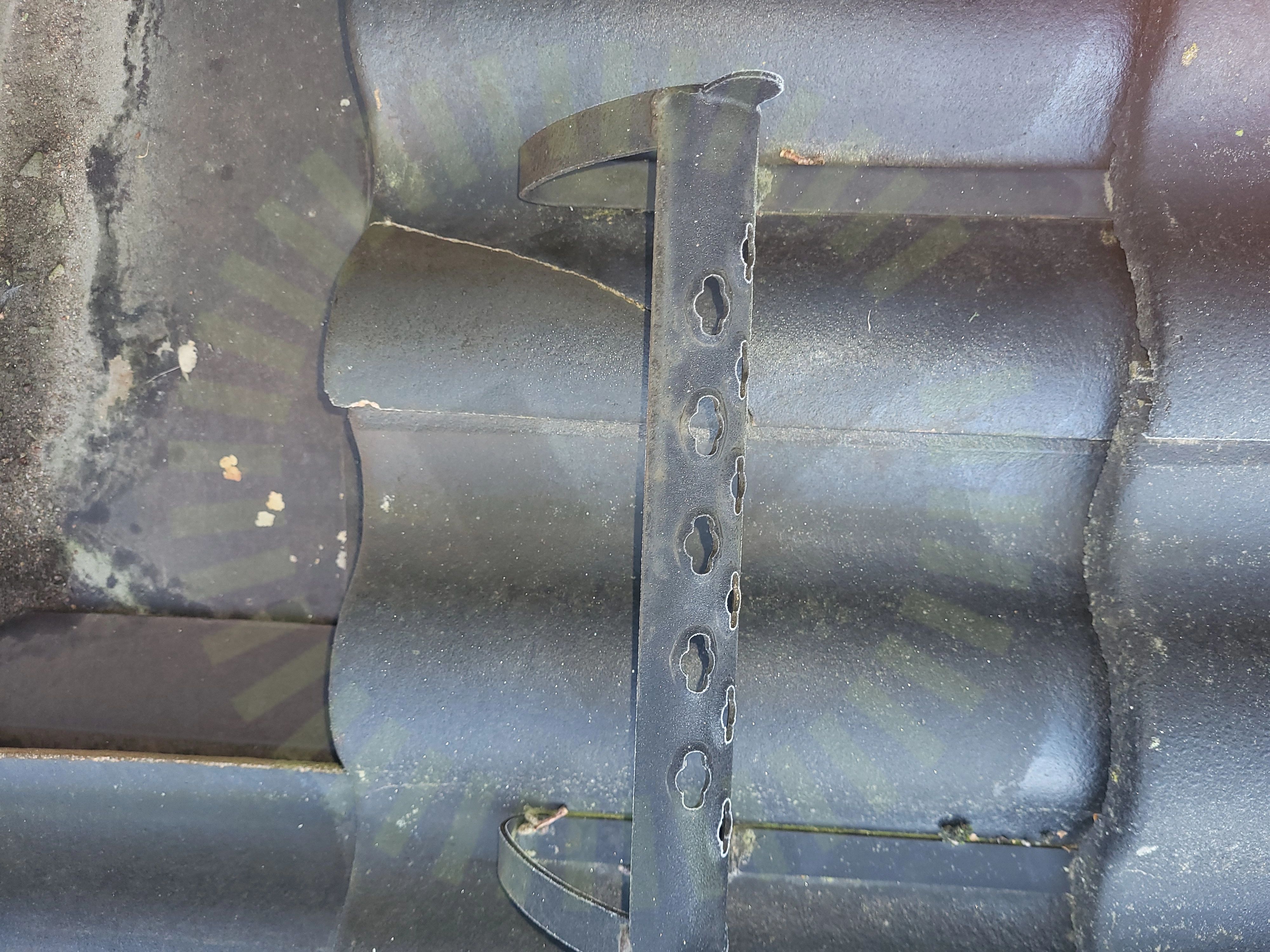

4.1 Skador

Inte godkänd

Skador noterade på taket runt installationen.

Råspontsinfästning

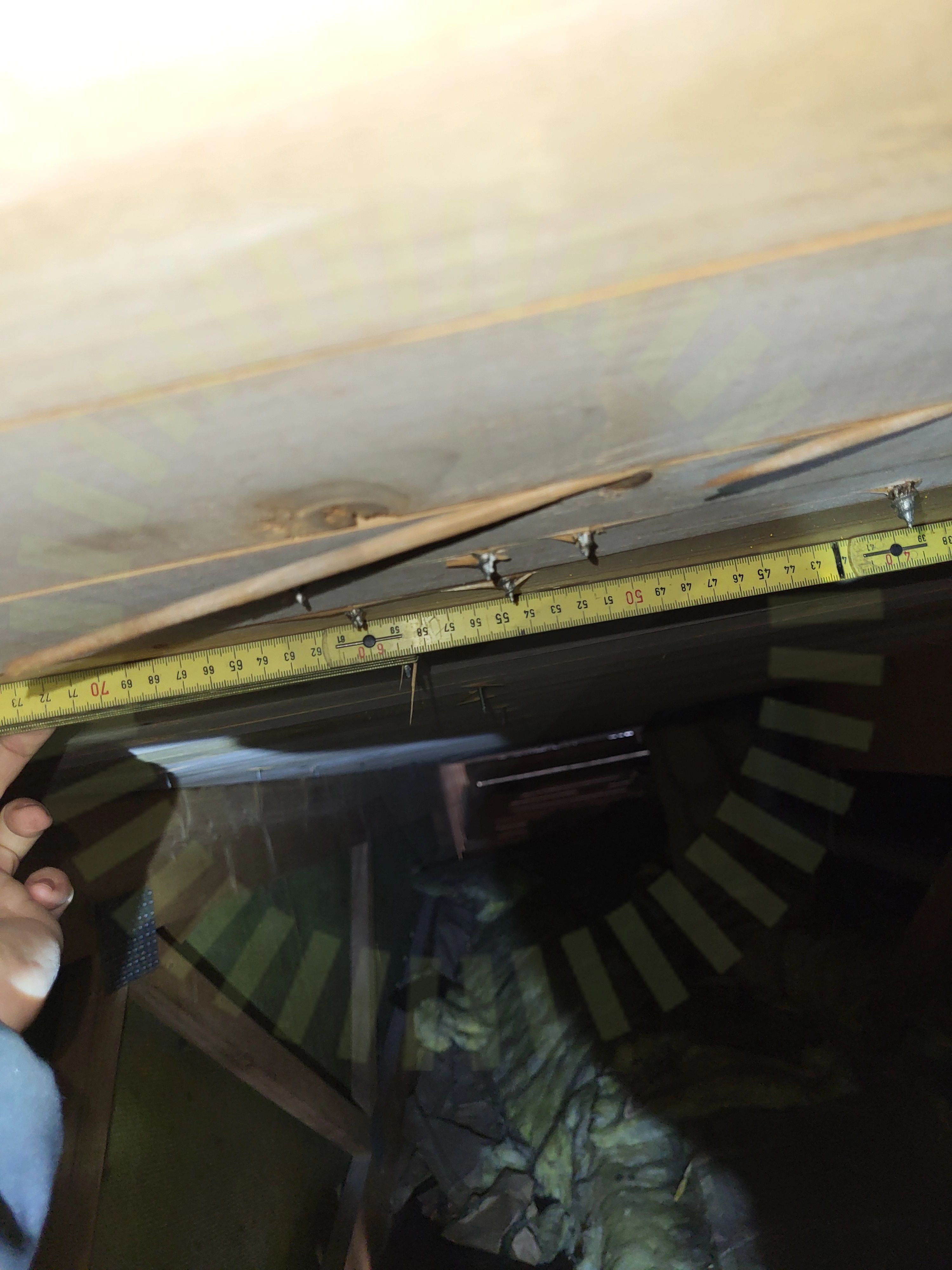

4.2 Råspontsinfästning

Inte godkänd

Råspåntsinfästning är felaktigt utförd. Kroken är placerad för långt ifrån takstol.

Datablad Strongline Heavy Duty Takkrok, Sida 2
Skenornas infästning

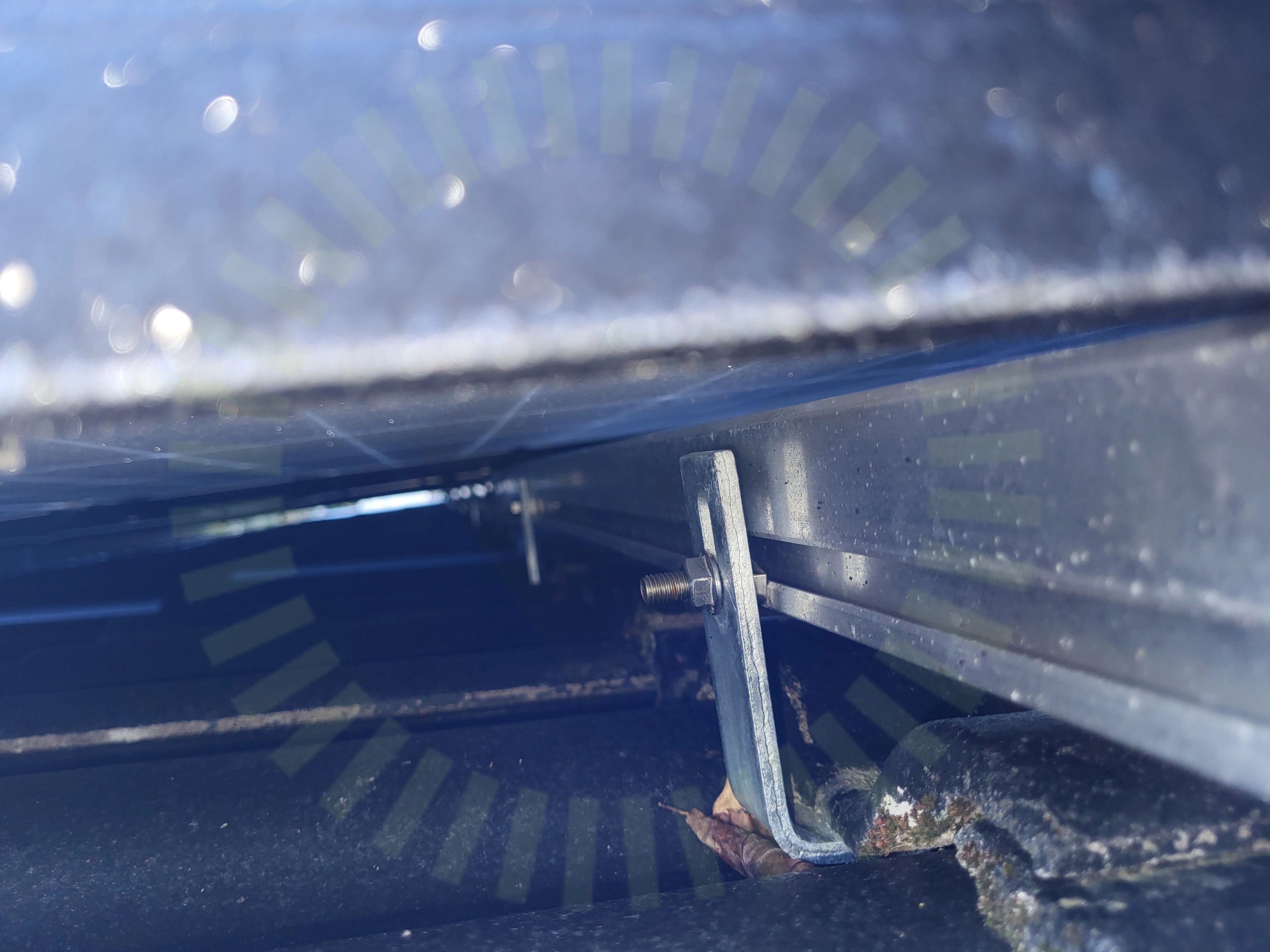

4.3 Skenornas infästning

Inte godkänd

Skenan är inte fäst i takkroken.

Installation manual – ValkPitched - roof tiles [Clamp] v1.4 sida 17
Takstolsinfästning

4.4 Takstolsinfästning

Inte godkänd

Takkrokens takstolsinfästning är felaktigt utförd. Skruvar har missat takstol.

Installation manual – ValkPitched - roof tiles [Clamp] v1.4 sida 15

Godkända kontrollpunkter

17/22
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämma över skarvMittklämmorPlaceringSkenans utstick för klämmaSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakets lutningTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/22
Takgenomföring

Varselmärkning

Anmärkningar

1/5
Informering av solceller

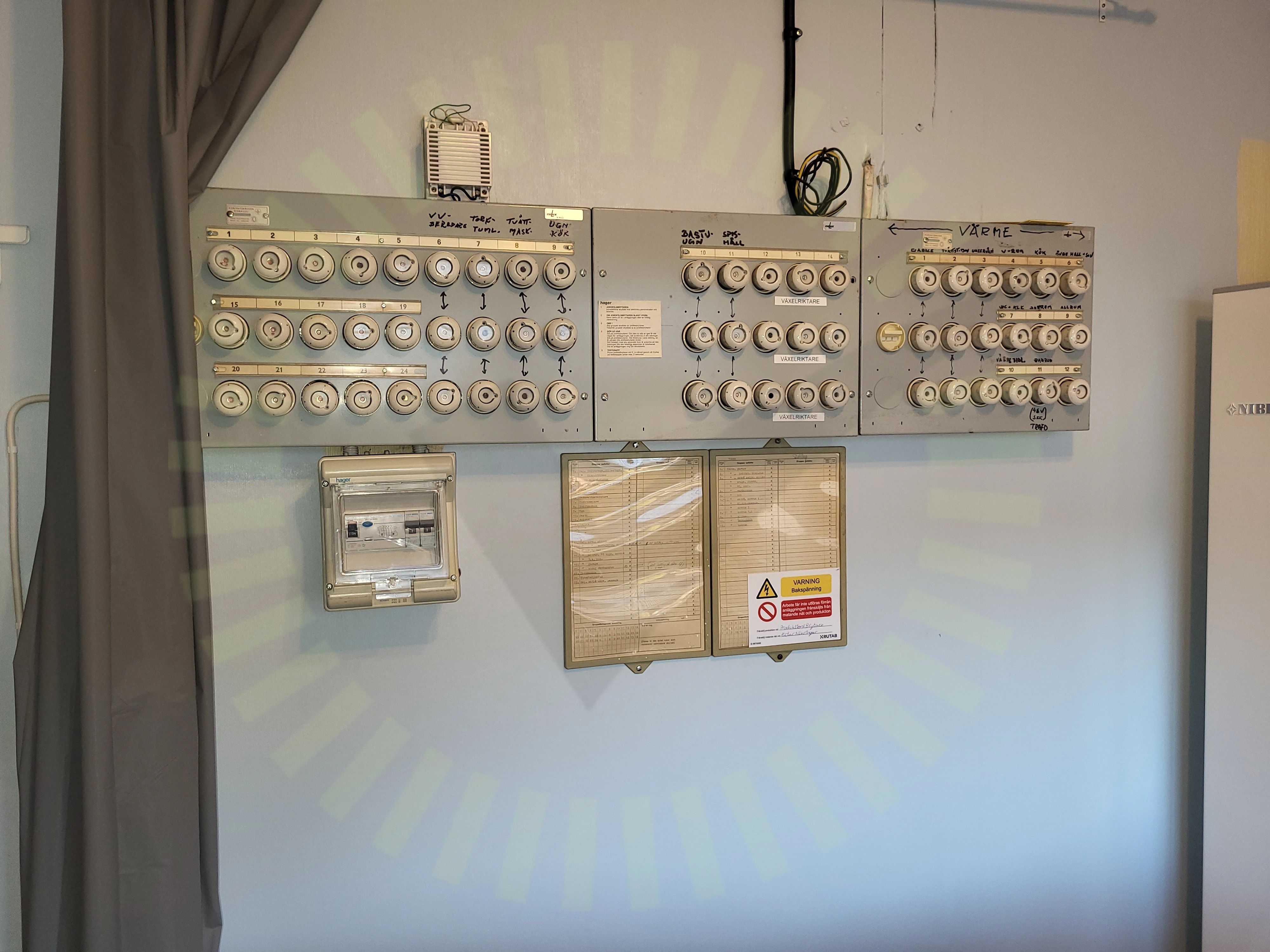

5.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

4/5
Missvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/37
Genomföringar

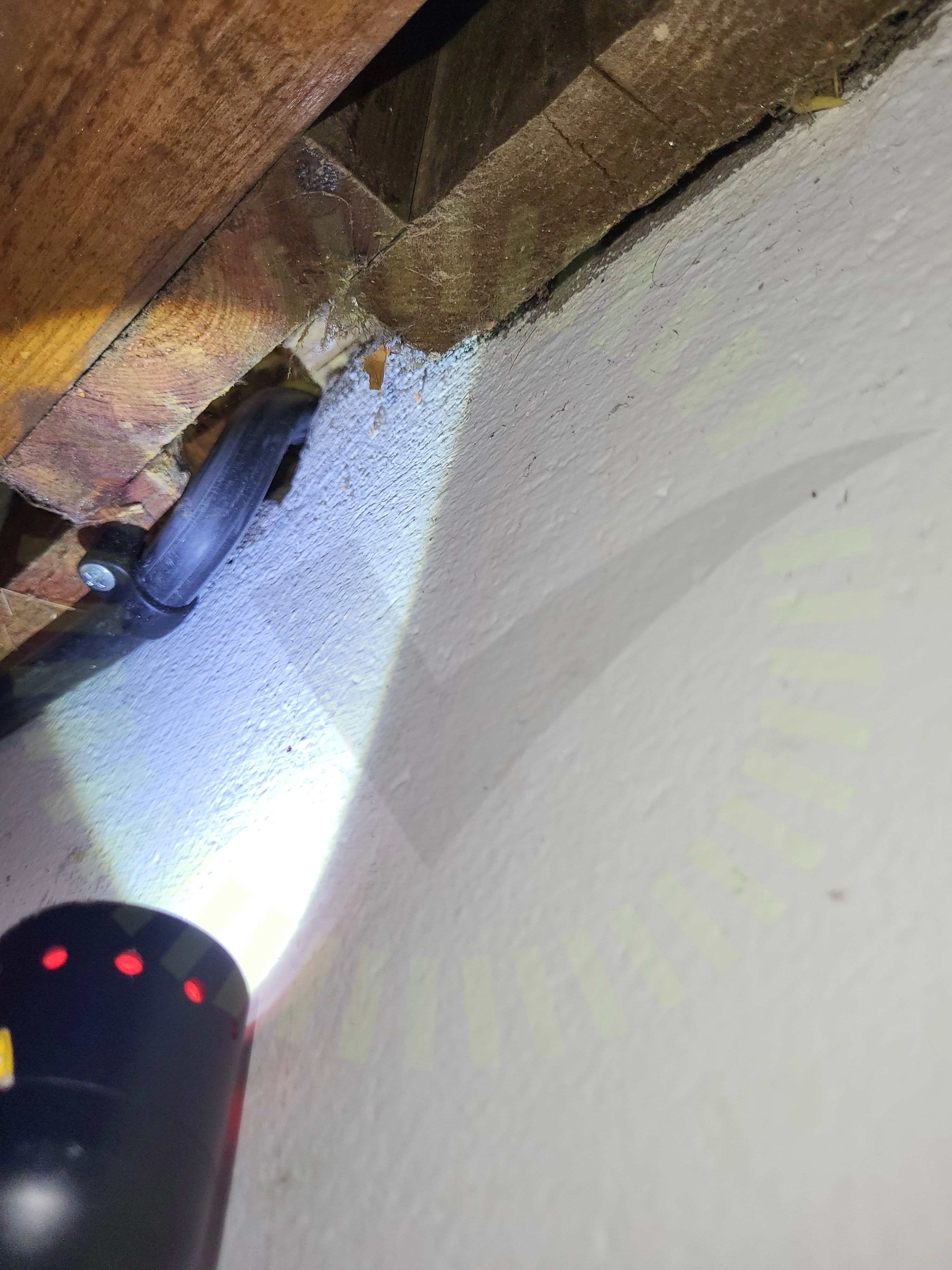

6.1 Genomföringar

Inte godkänd

Genomföring inte tätad.

SS 436 40 00 (527.2.1)

Godkända kontrollpunkter

36/37
AC BöjradieAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter förskruvningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordfelsbrytareJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
