Besiktningsrapport

9.6

Installation genom

Söderens

Datum

6 maj 2024

Ort

Kållered, Västra Götalands län

Skenornas överhäng

Säkerhetsavstånd

Takkrok snedvriden

96% godkända4% ej godkända

Om installationen

PanelerTrina: TSM-NEG9RC.27

MontagesystemTJB: Solentra Krokfäste för råspont/bärläkt

VäxelriktareHuawei: SUN2000 (12-25K)-MB0

TillbehörUndercentral

Installerad av Söderens som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Huawei: SUN2000 (12-25K)-MB0

Godkända kontrollpunkter

42/42

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter förskruvningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetUtrymmeVarning för backspänningVarning för likspänningVäderbeständigt materialVäxelriktarens IP klassning

Tak 1, TJB: Solentra Krokfäste för råspont/bärläkt

Anmärkningar

1/1

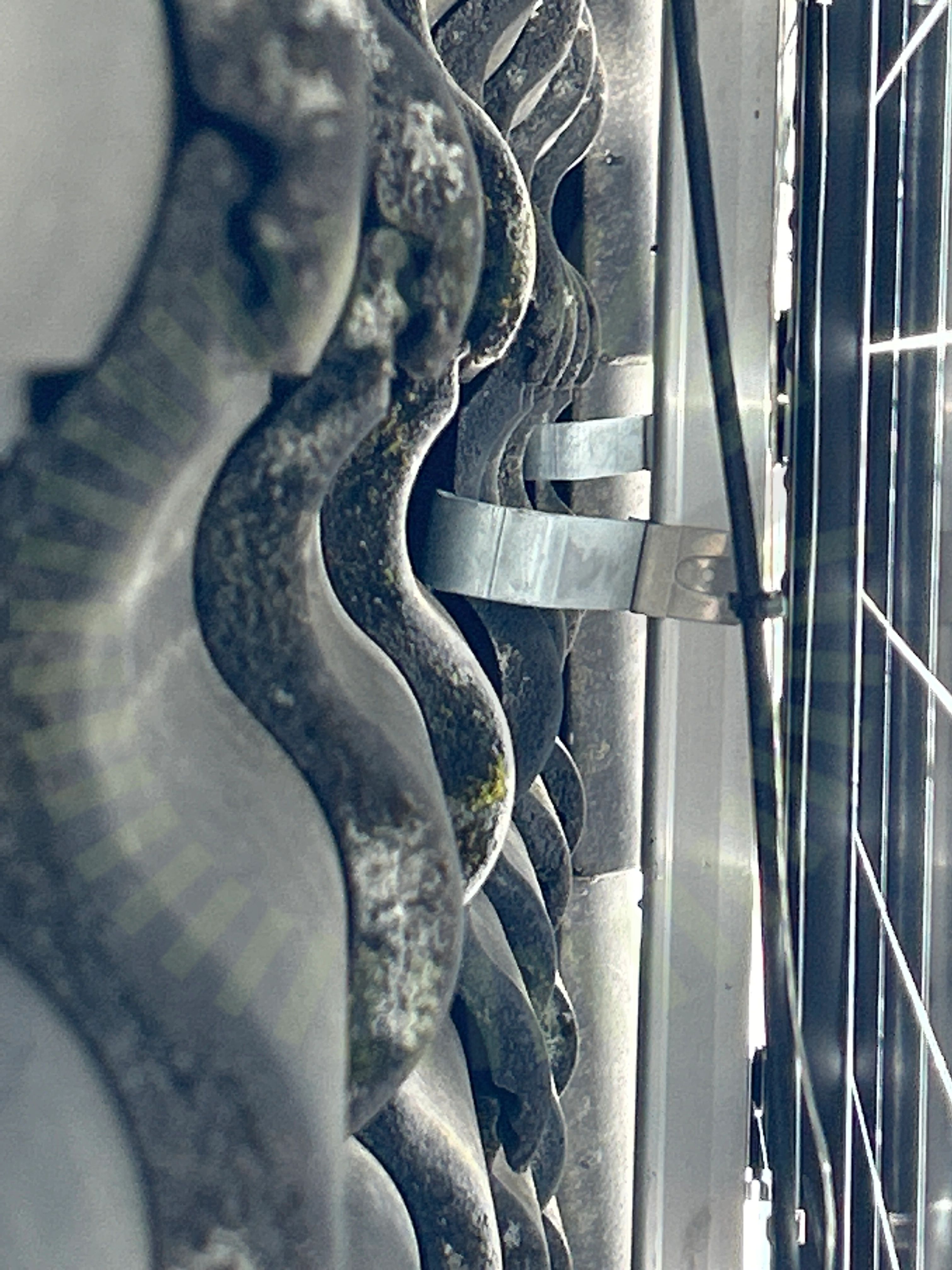

3.1 Takkrok snedvriden

Inte godkänd

Snedmonterad Takkrok.

TJB: Solentra Krokfäste för råspont/bärläkt

Anmärkningar

3/22

4.1 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

TJB: Solentra Monteringsanvisningar Infästningsskena 231025

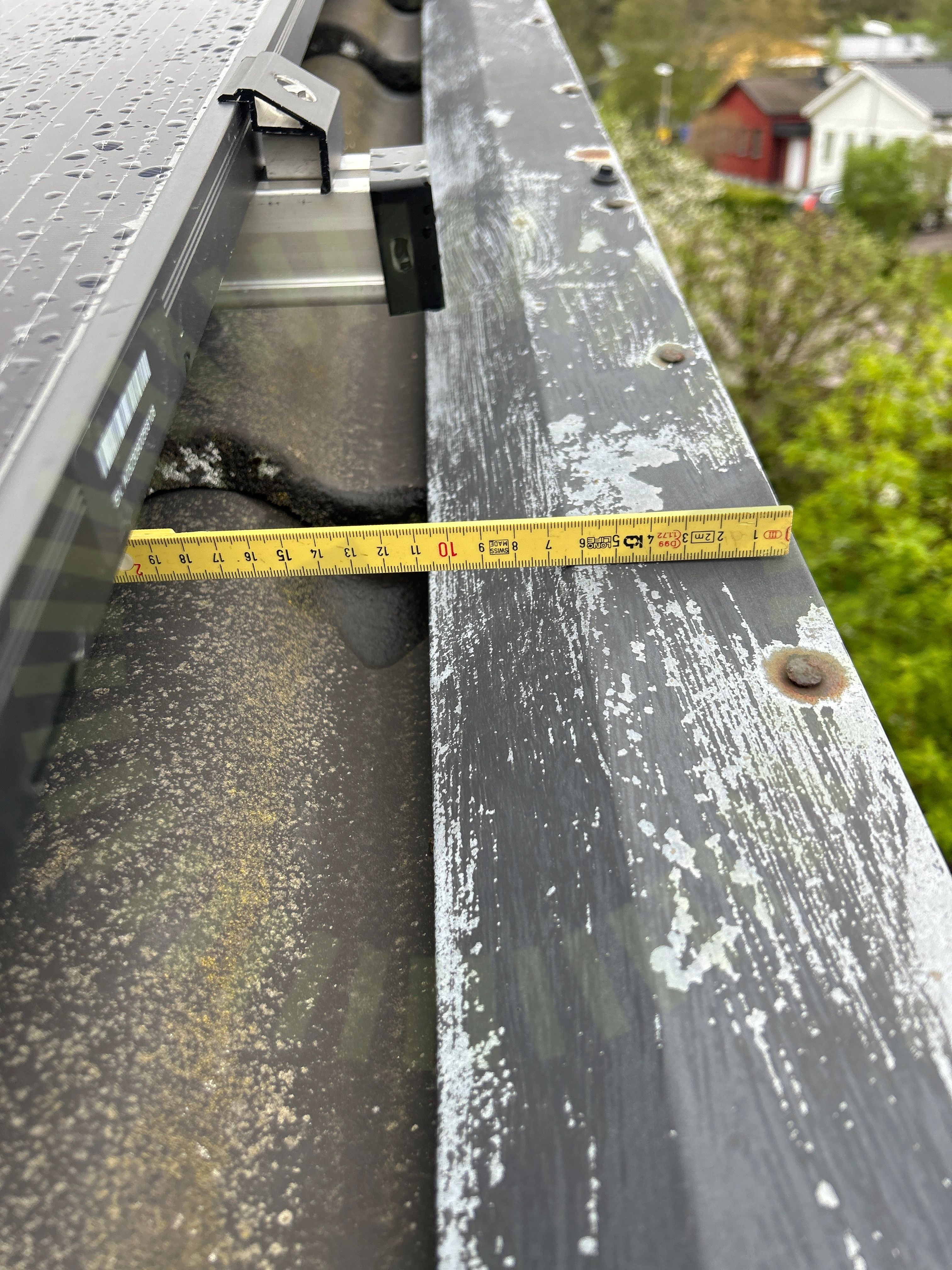

4.2 Säkerhetsavstånd

Inte godkänd

Paneler är placerade närmare takets kant än vad som är tillåtet.

TJB: Solentra - Viktigt inför montaget

4.3 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Fel tjocklek på råspont.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

19/22

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramHöjdjusteringKabeldragning mellan takytorKabeluppfästningKlickfästeKlämmans placering i skenaMittklämmorRåspontsinfästningSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarTakgenomföringTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor

Trina: TSM-NEG9RC.27

Godkända kontrollpunkter

14/14

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
