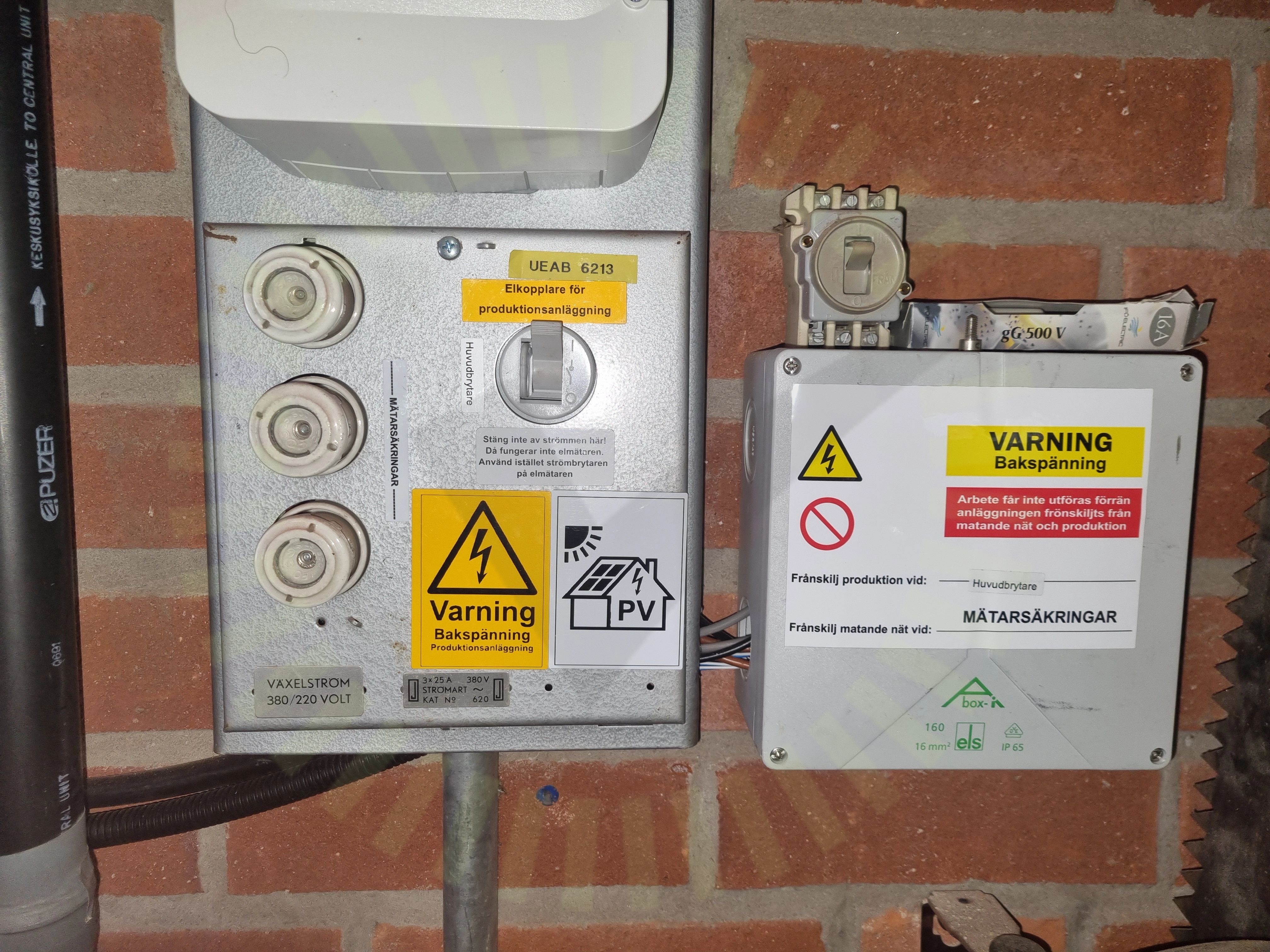

4.1 Installation
Inte godkändAnläggningen ska uppfylla god elsäkerhetsteknisk praxis. (Skydd för kablage saknas)
ELSÄK-FS 2022:1 - 2 kap § 1
Besiktningsrapport
9.2
Installation genom
GoSol Energi
Datum
14 mars 2023
Ort
Storvreta, Uppsala län
94% godkända6% ej godkända
Om installationen
Paneler DMEGC: DM(XXX)M10-72HBB/-V
MontagesystemK2: SingleRail: CrossHook 3S
VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörElmaterial: Kapsling
TillbehörSmartmätare: CHINT DTSU666
TillbehörSäkerhetsbrytare AC
Installerad av GoSol Energi som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Batteri
Godkända kontrollpunkter
14/14AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningInternet KabelKontakterRakt ståendeSkadorSmart Power SensorTemperaturUtrymmeVäderskydd
Kapsling
Godkända kontrollpunkter
8/8BrytareBöjradieFörskruvningarInfästningIP-KlassningPlaceringTermisk påverkanYttre påverkan
Kapsling 2
Anmärkningar
1/1Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad
Tak 1, DMEGC: DM(XXX)M10-72HBB/-V
Anmärkningar
1/16
6.1 Fästens placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon.
DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 10.
Godkända kontrollpunkter
15/16DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmans överlappningKlämmornas storlekKontakterKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, K2: SingleRail: CrossHook 3S
Anmärkningar
1/27

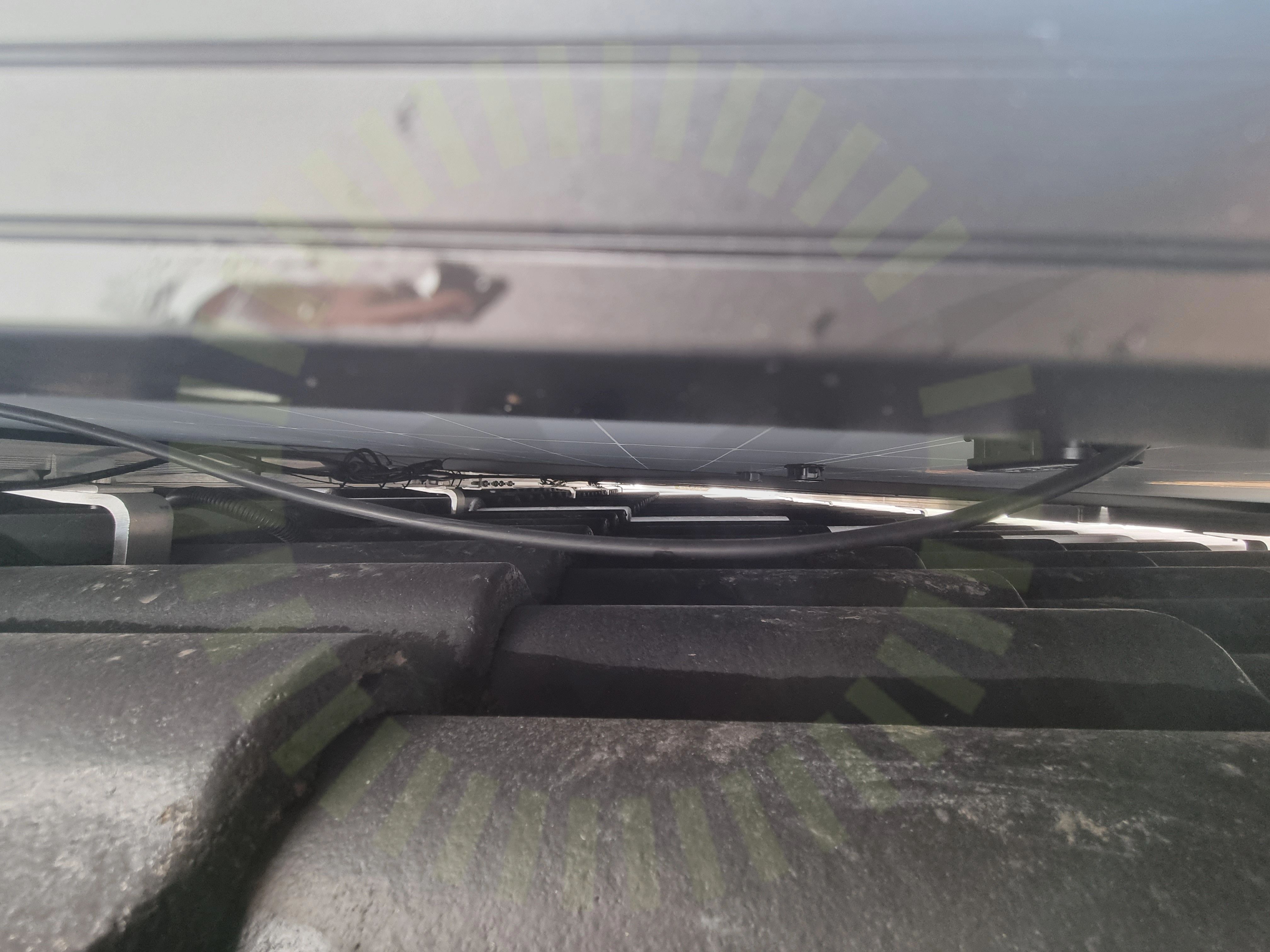

7.1 Kabeluppfästning
Inte godkändKablar är monterade så att det finns risk att kablaget skadas över tid.
SS 436 40 00 (712.521.101 och 522.8.4)
Godkända kontrollpunkter
26/27Använd skruv för klämmaFrämmande materialInfästningarKlämmans placering i skenaMittklämmorPanelramens höjdShimsSkada på klämmorSkadorSkarp kantSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSkruvar korrektSkyddSnö- och VindlastberäkningTakets lutningTakgenomföringTakkrokarnas CCTakstolsbreddTakstolsinfästningTvådelad takkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor
Varselmärkning
Anmärkningar
1/48.1 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6
Godkända kontrollpunkter
3/4Informering av solcellerTillförlitligt fästVarning för backspänning
Växelriktare
Anmärkningar
3/30
9.1 AC anslutning växelriktare
Inte godkändVäxelriktarens snabbkontakt är inte korrekt monterad.
SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47
9.2 AC Genomföringar
Inte godkändGenomföring bedöms inte tillräcklig.
SS 436 40 00 (527.2.1)
9.3 Jordning av chassi
Inte godkändVäxelriktarens chassi saknar extern PE anslutning enligt tillverkarens anvisningar. (PE på bild är till batteri)
SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 42-44
Godkända kontrollpunkter
27/30AC BöjradieAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektAvstånd till havBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktHuvudsäkringInfästningKontakterMärkningPlaceringSmartmätareSäkringsdimensionVentilation
