Institutet för Solenergikvalitet

Besiktningsrapport

8.4
x

Installation genom

Nordpolen Energi

Datum

1 juni 2023

Ort

Hisings Kärra, Västra Götalands län
Fastsäkring av produkt
Kopplingslåda
Jordning av chassi
84% godkända16% ej godkända

Om installationen

PanelerDenim U M3B 410 BTG 108H
MontagesystemK2: SingleRail: CrossHook 3S
VäxelriktareSunGrow: SG5-12RT
TillbehörElmaterial: Kapsling
Nordpolen Energi

Installerad av Nordpolen Energi som har ett lågt snittbetyg på 7.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3
AvtalSträngschema

Kapsling

Godkända kontrollpunkter

9/9
BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan

Tak 1, Denim U M3B 410 BTG 108H

Anmärkningar

3/14

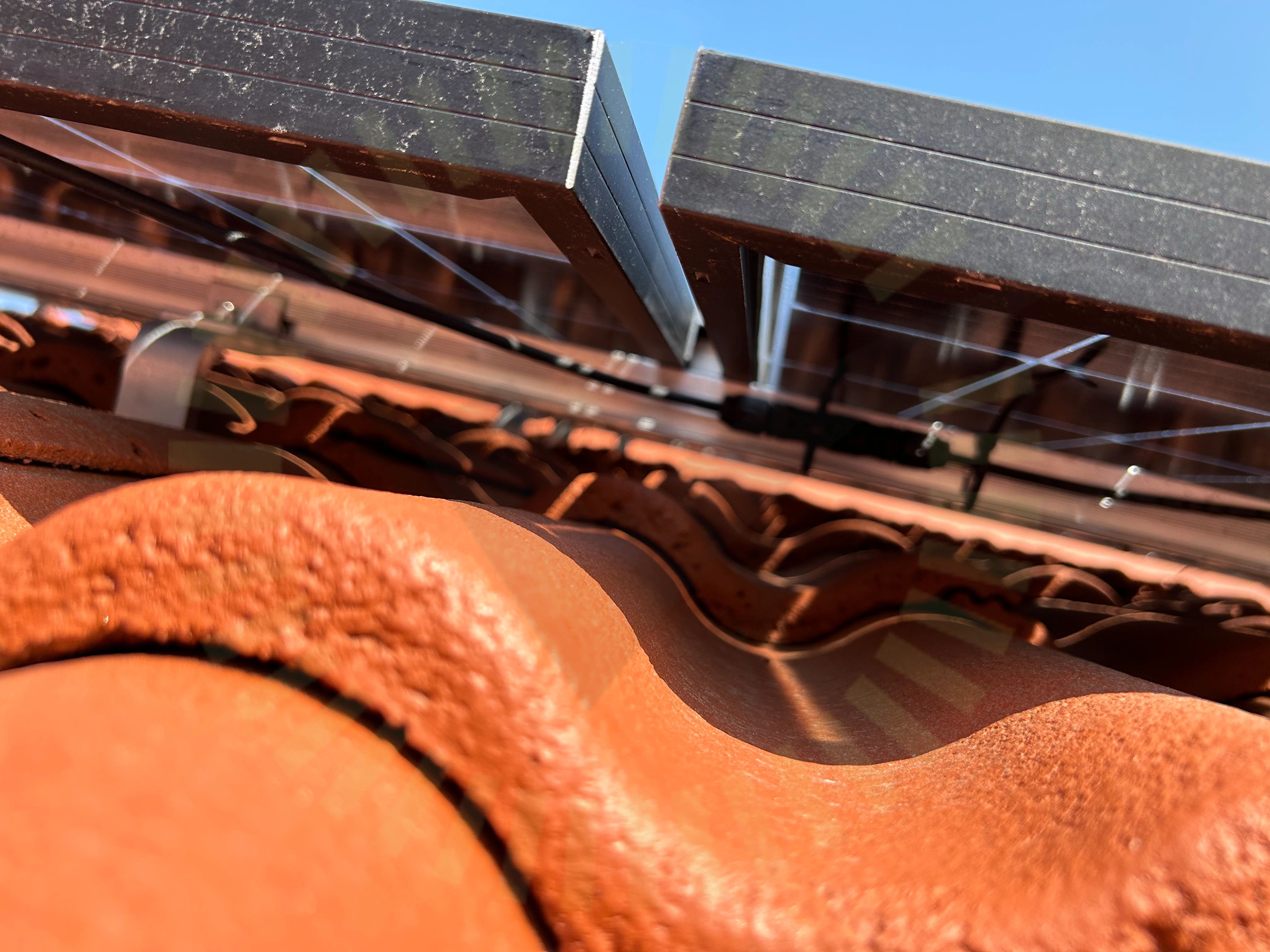

Buntband över kontakt

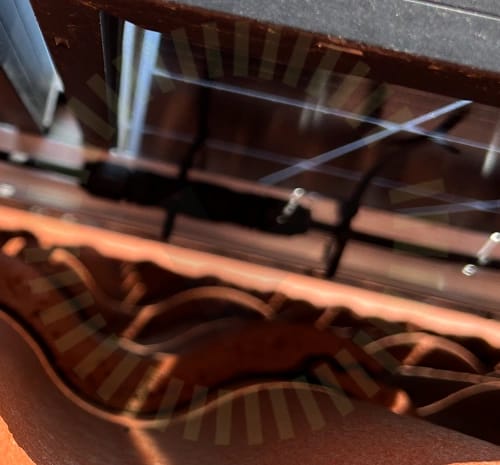

3.1 Buntband över kontakt

Inte godkänd

Buntband får inte placeras över kontakterna.

MA711 (se_en) Monteringsanvisningar, Sida 4
Kopplingslåda

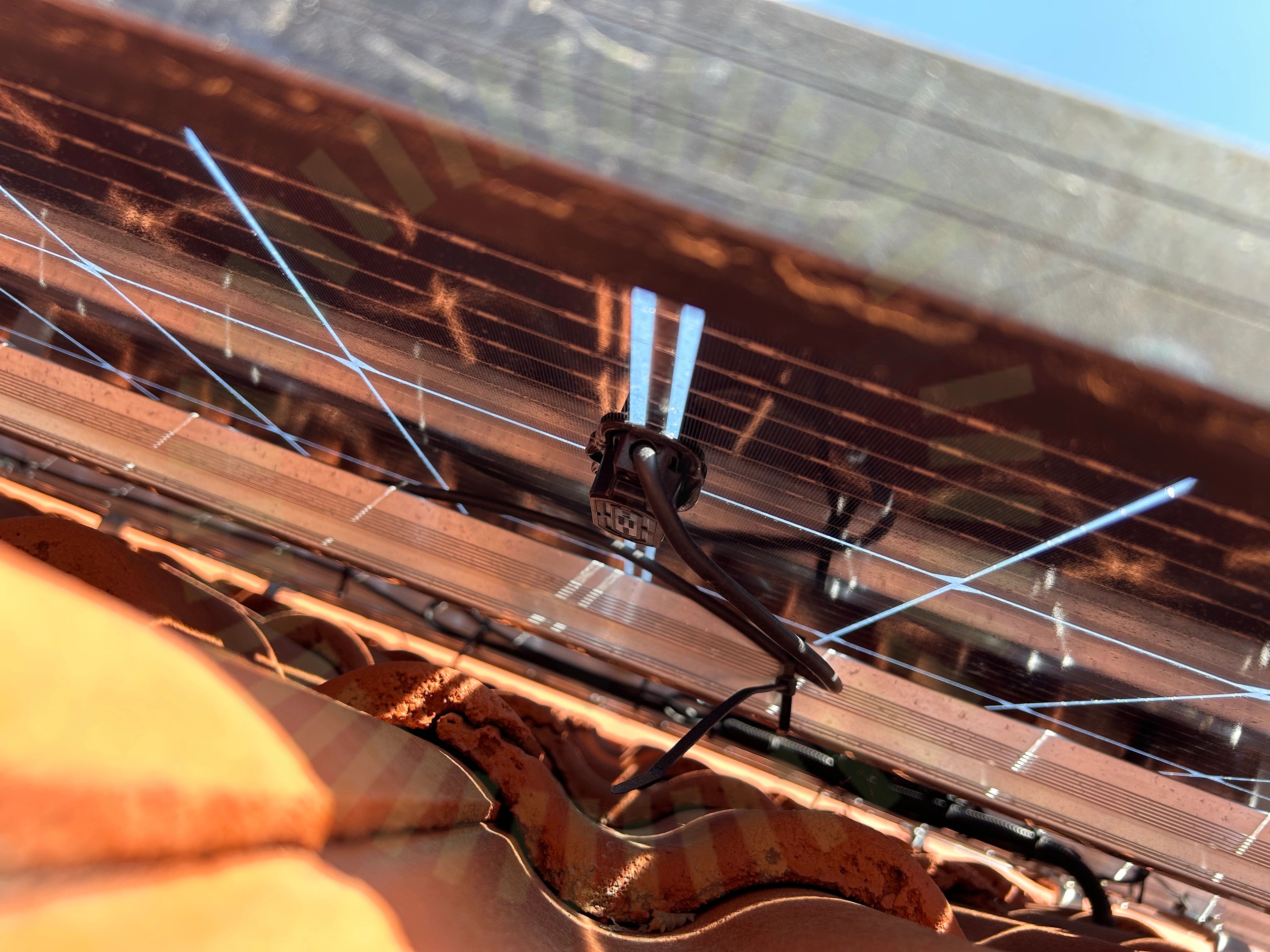

3.2 Kopplingslåda

Inte godkänd

Kablaget dras åt motsatt håll från kopplingslådans öppning och utsätts för stress.

Stress på kontakter

3.3 Stress på kontakter

Inte godkänd

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.

Godkända kontrollpunkter

10/14
DräneringshålFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramSträngförläggning

Ej tillgängligt vid besiktning

1/14
Förbindelse av kontakter

Tak 1, K2: SingleRail: CrossHook 3S

Anmärkningar

4/28
Infästning utanför takstol

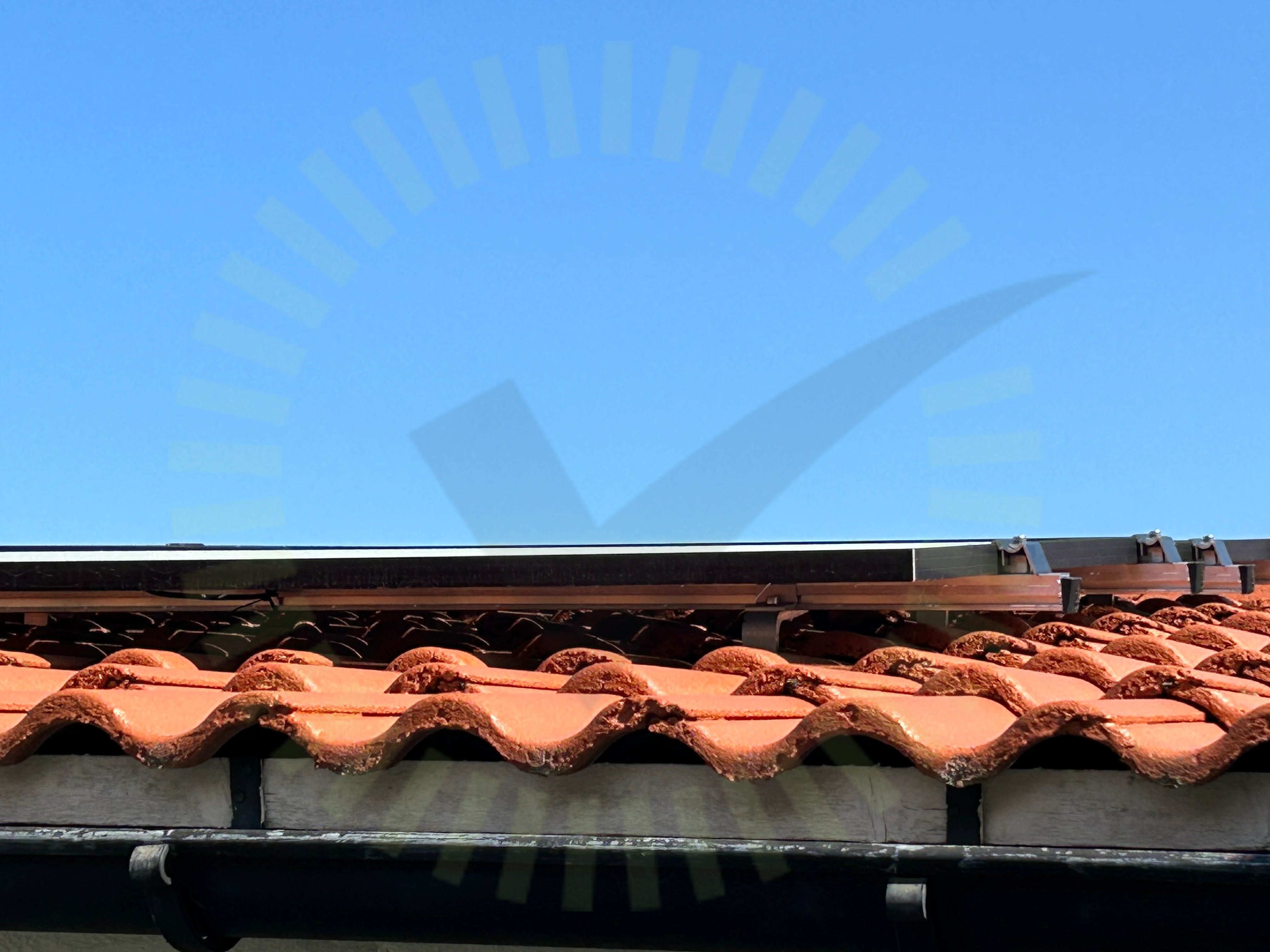

4.1 Infästning utanför takstol

Inte godkänd

Kroken i bild är inte korrekt monterad i takstol. Monteringen uppfyller inte tillverkarens anvisning om infästning utanför takstol. Finns ej någon råspont

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 19
Kabeluppfästning

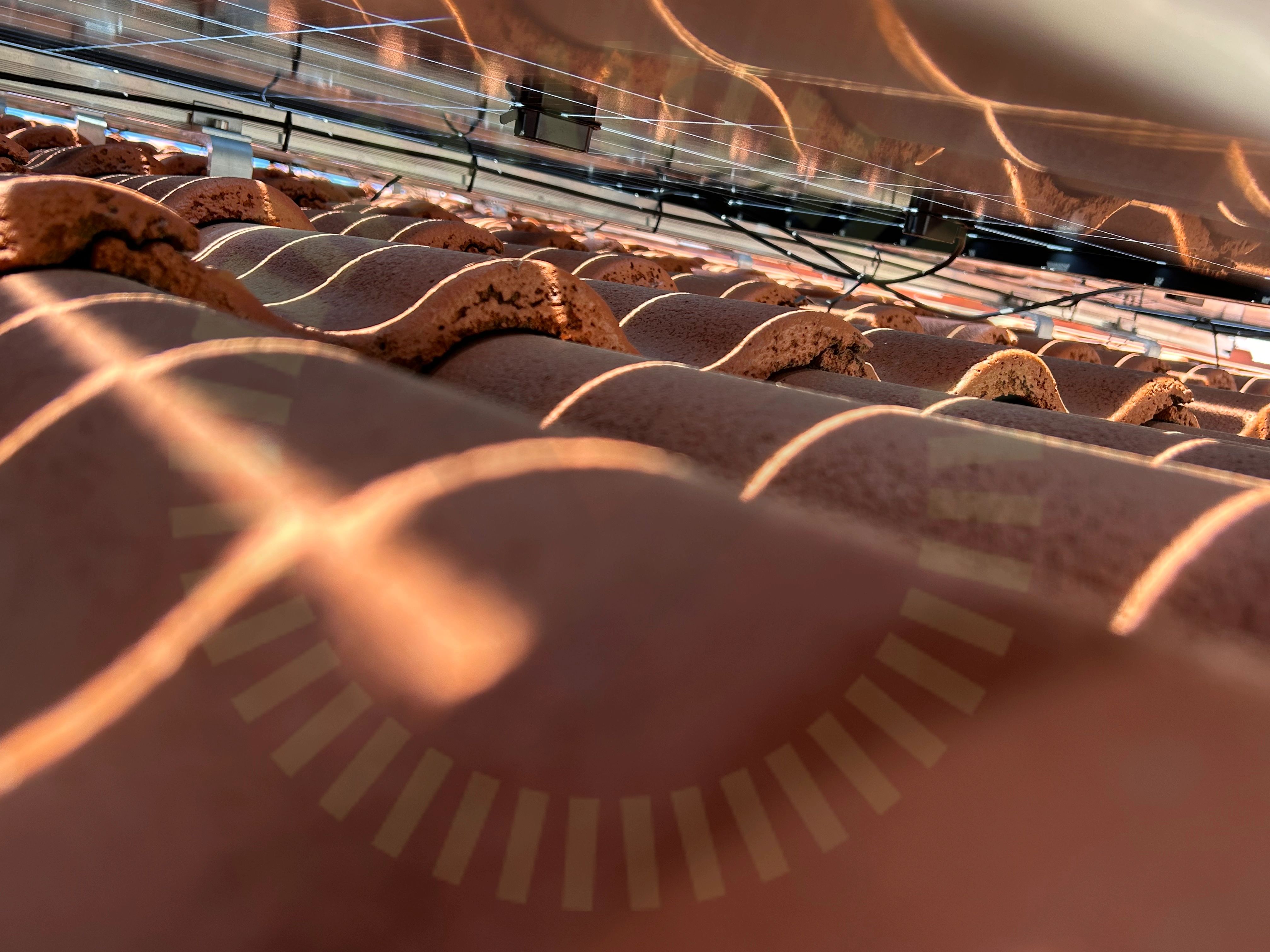

4.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.521.101 och 522.8.4)
Takgenomföring

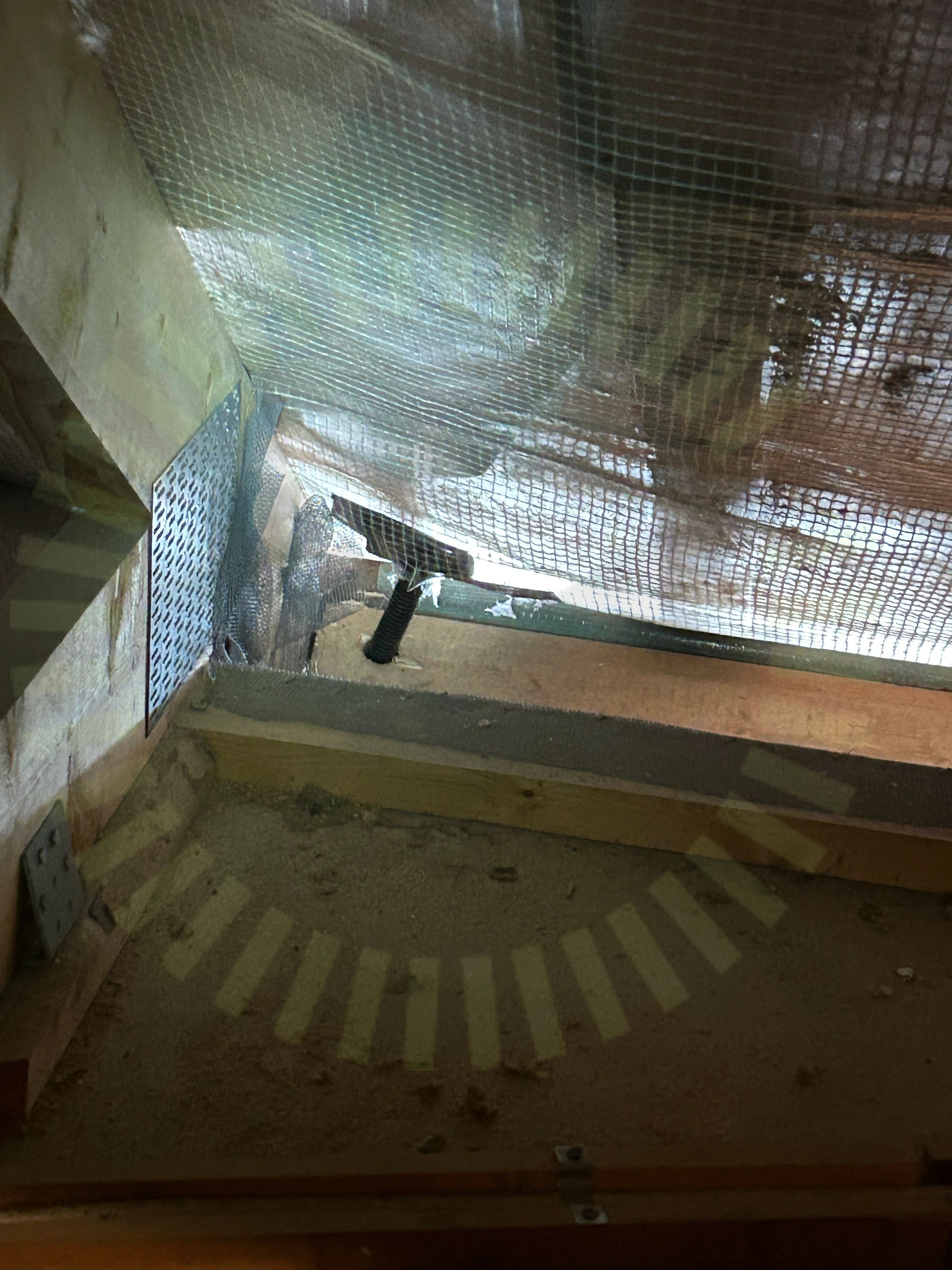

4.3 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd. Duk är skadad och försökt att laga med tejp.

4.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkningen stämmer inte med verkligheten. Inmatade värden stämmer inte, paneler är av annan typ.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

24/28
Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningarKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSkruvar korrektTakets lutningTakkrokarnas CCTakstolsinfästningTermisk brytpunkt skenorTvådelad takkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor

Varselmärkning

Anmärkningar

3/5

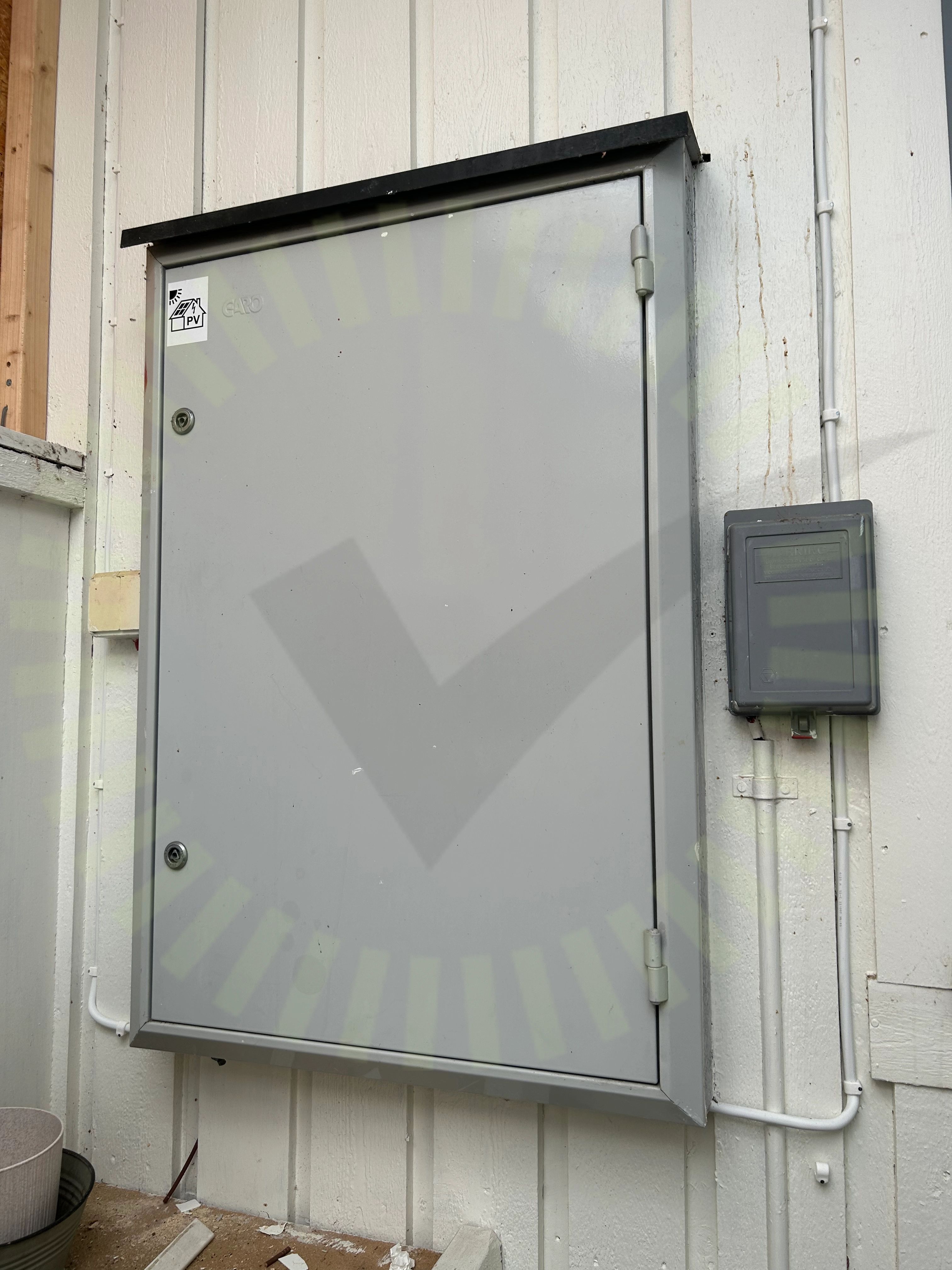

Informering av solceller

5.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514.101)
Tillförlitligt fäst

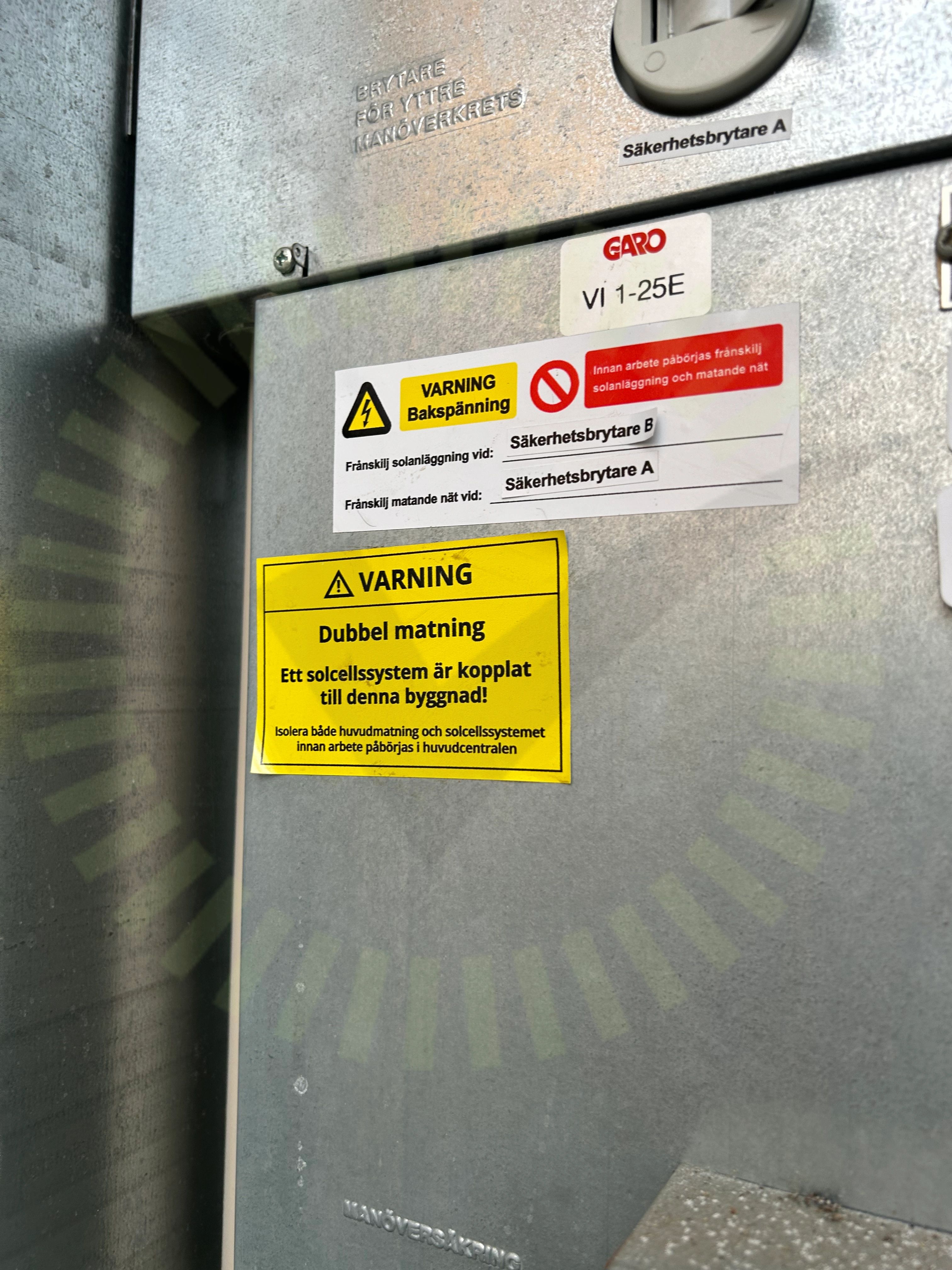

5.2 Tillförlitligt fäst

Inte godkänd

Skyltning ska ha god beständighet med hänsyn till omgivande miljö och placering och vara fäst på ett betryggande sätt.

5.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/5
Missvisande varselmärkningVarning för backspänning

Växelriktare

Anmärkningar

5/35
DC Kablage förläggning

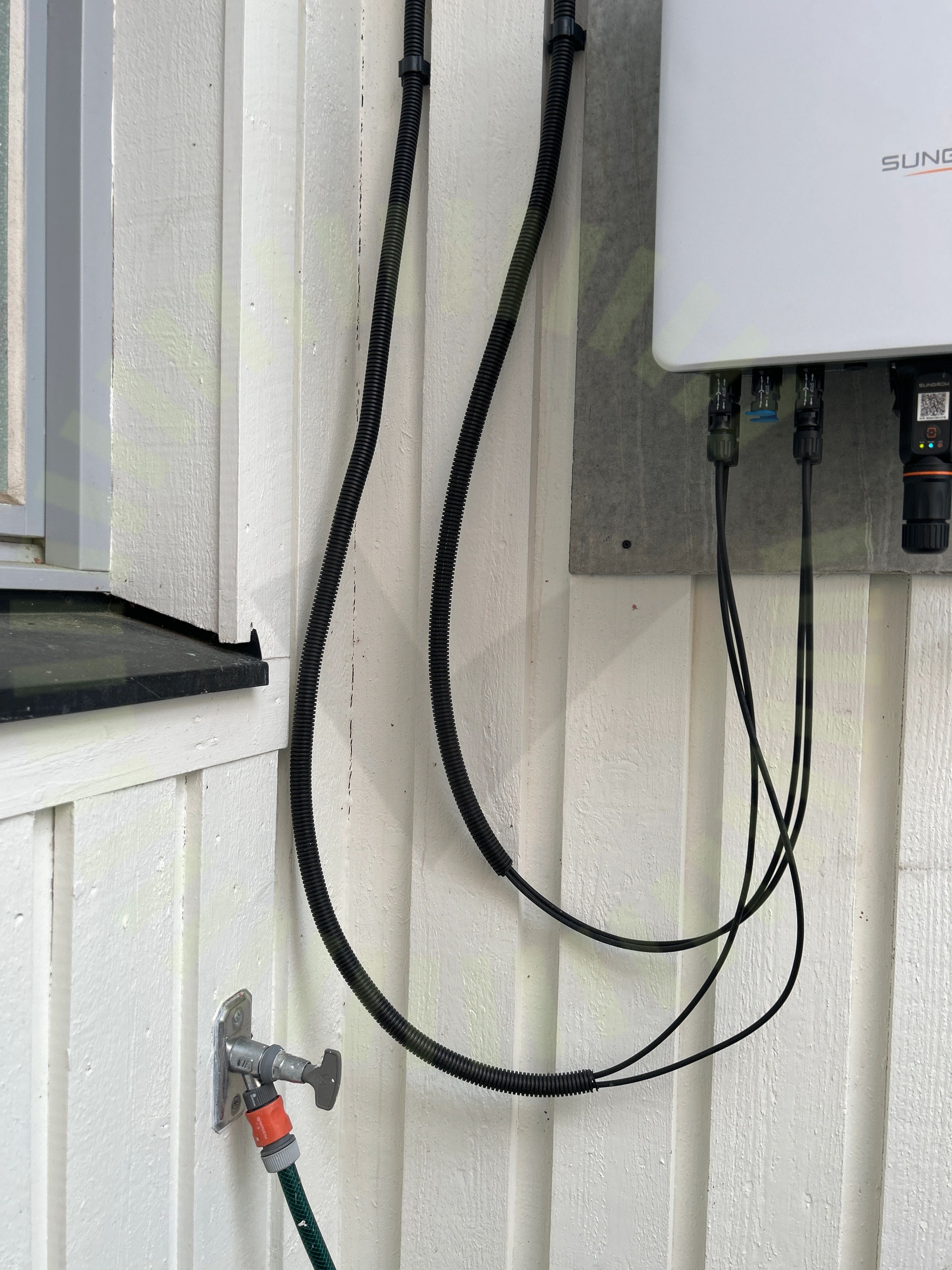

6.1 DC Kablage förläggning

Inte godkänd

Kablarna är inte uppfästa så de har tillräckligt stöd.

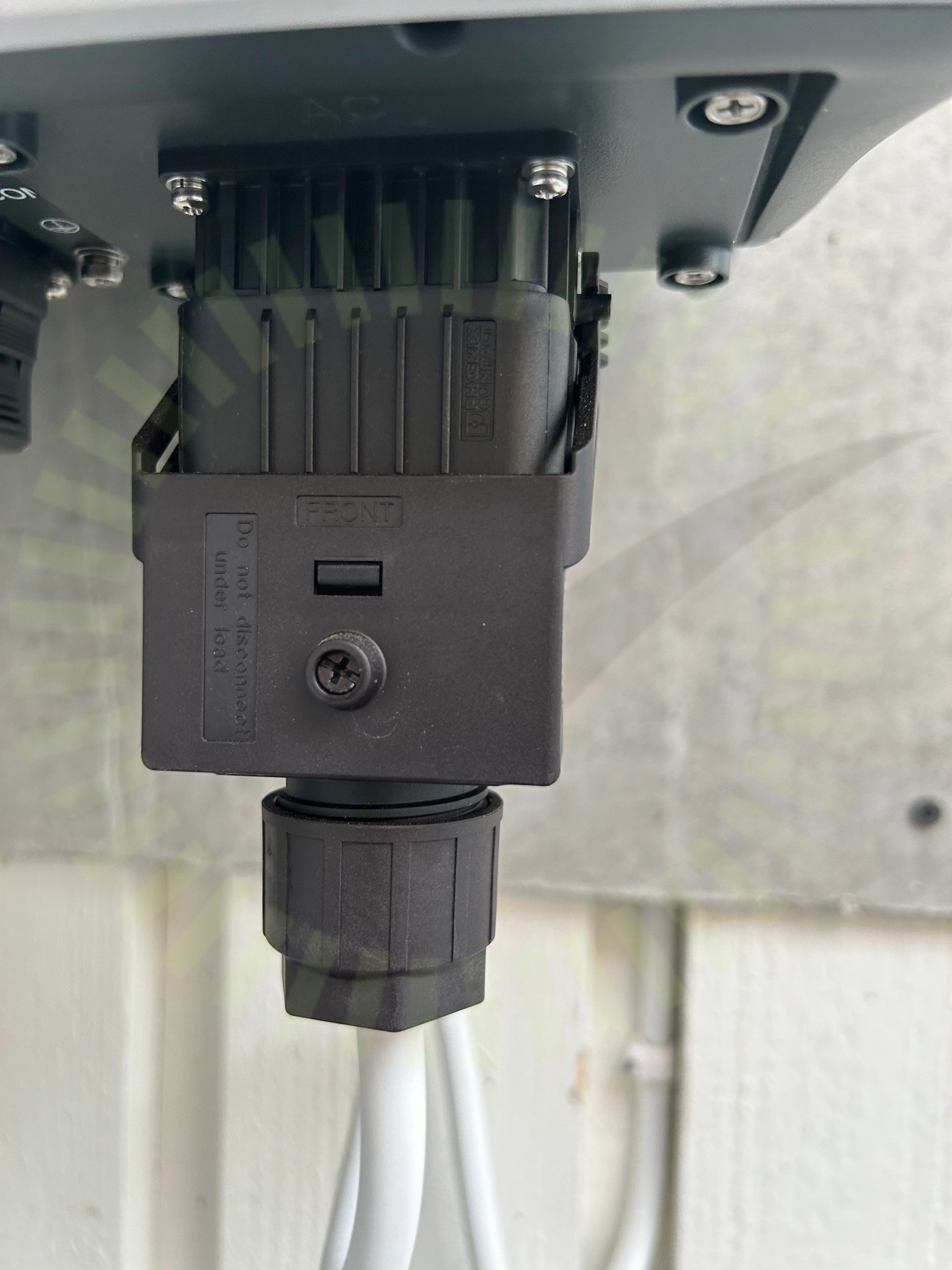

Förskruvning

6.2 Förskruvning

Inte godkänd

Skruv för AC kontakt är ej åtdragen

SG3.0-20RT-UEN-Ver18-202212, Sida 37-38

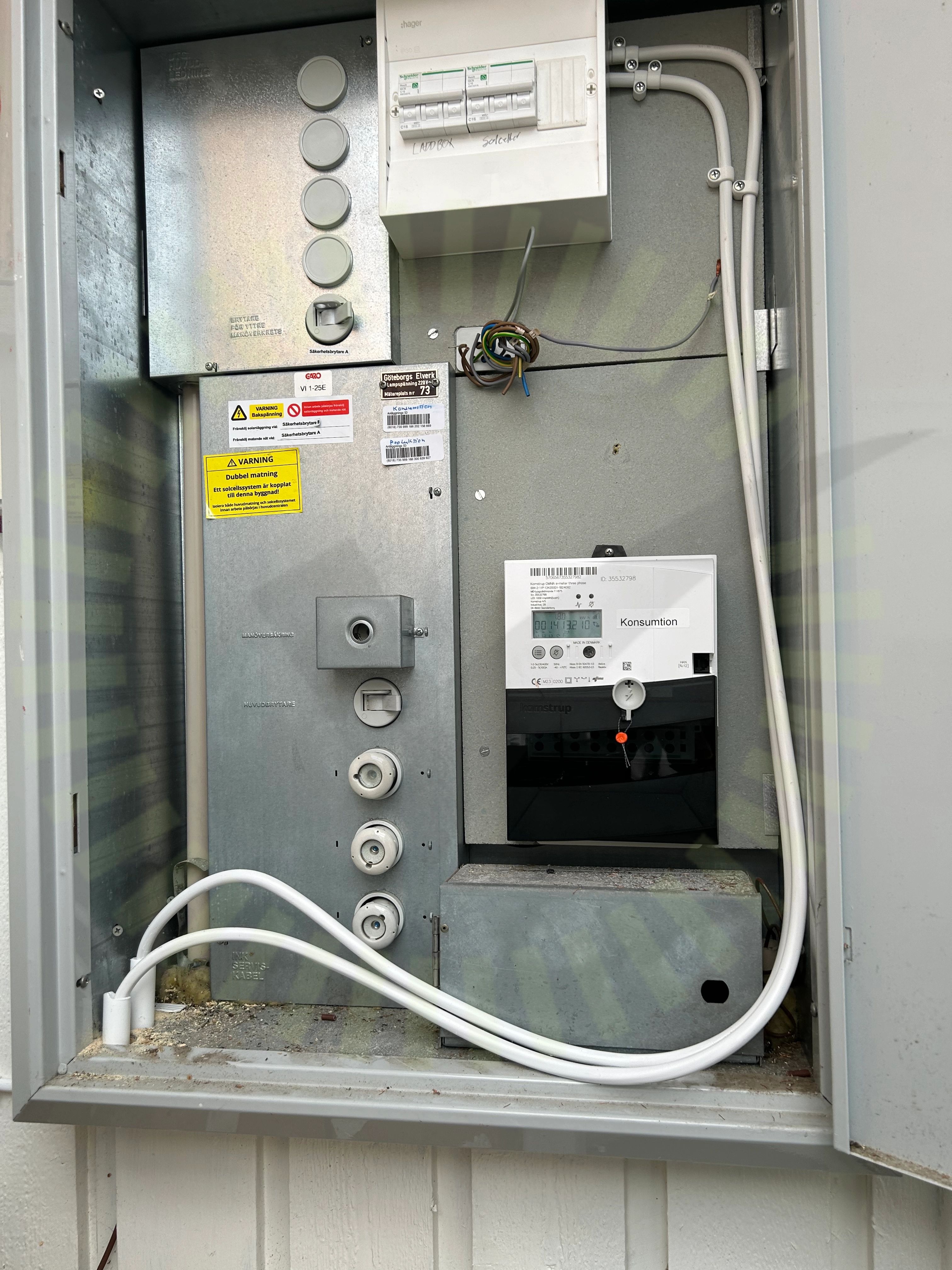

AC Kablage förläggning

6.3 AC Kablage förläggning

Inte godkänd

Där ledare eller kablar inte har stöd utefter hela sin längd ska stöd anbringas med lämpliga mellanrum.

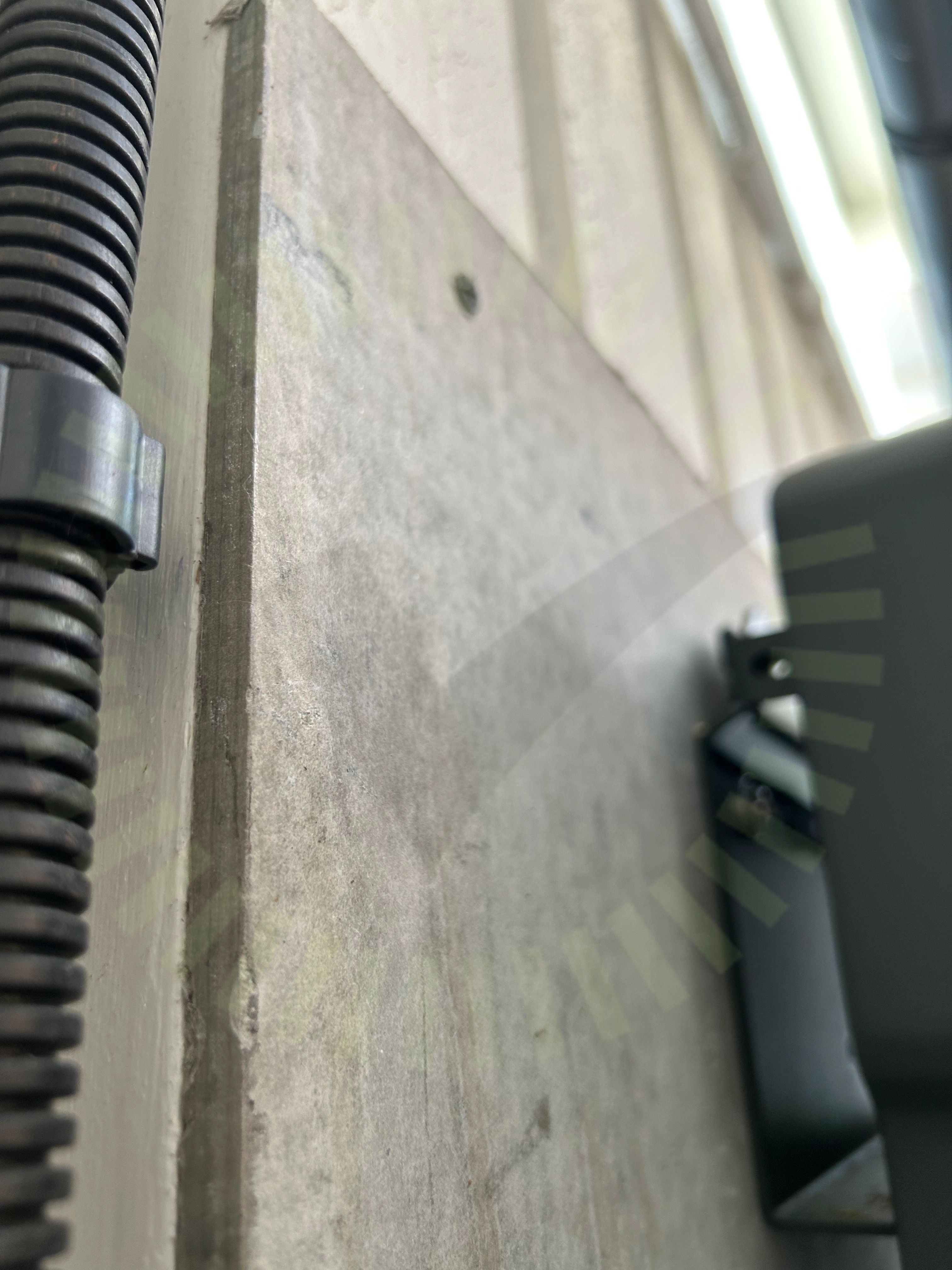

Fastsäkring av produkt

6.4 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt.

SG3.0-20RT-UEN-Ver18-202212, Sida 18

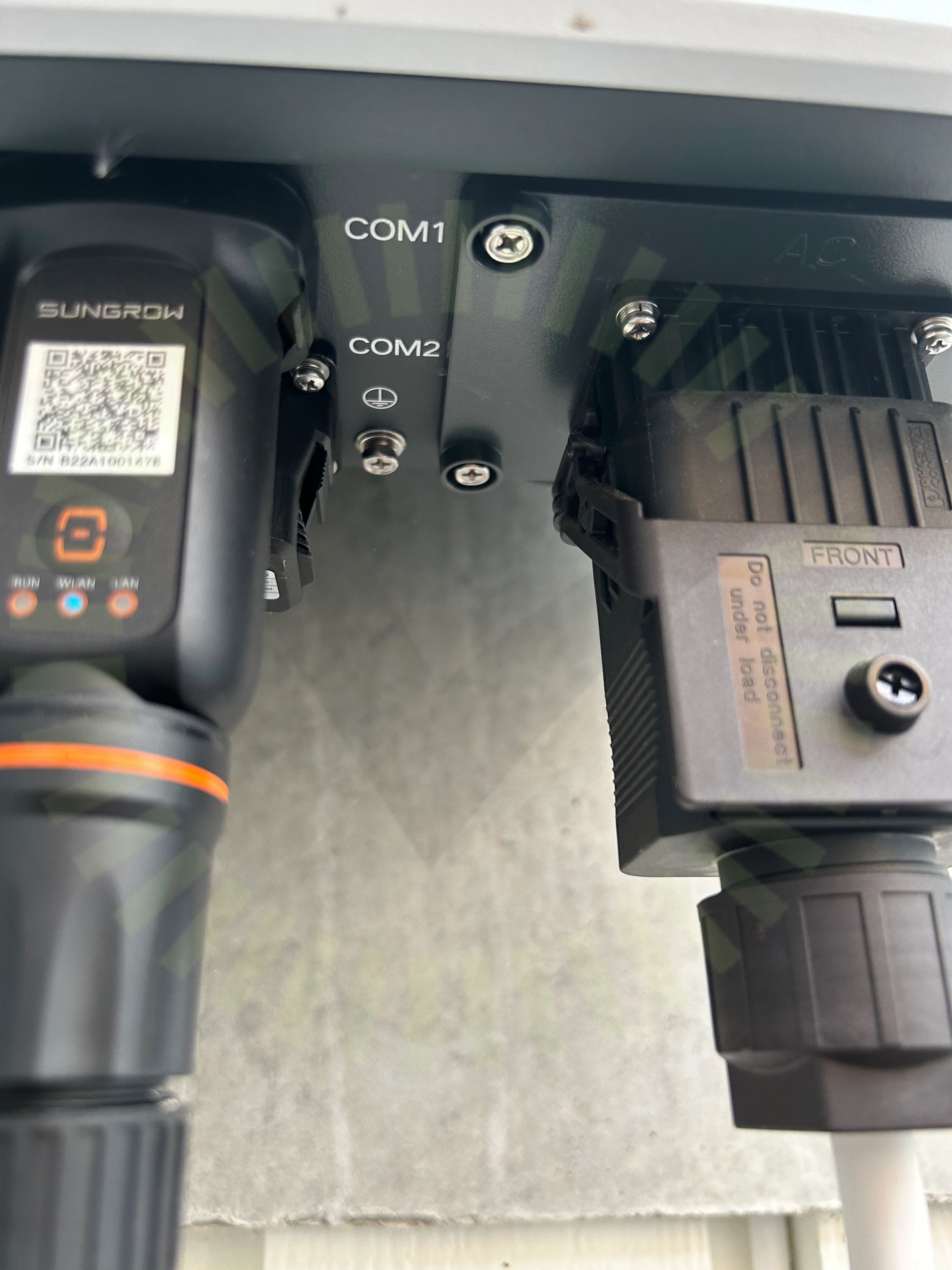

Jordning av chassi
