Institutet för Solenergikvalitet

Besiktningsrapport

8.5
x

Installation genom

Photonic Power Systems Sweden

Datum

24 januari 2023

Ort

Rimbo, Stockholms län
Dragavlastade
Takgenomföring
Avstånd
87% godkända13% ej godkända

Om installationen

PanelerQcells: DUO BLK ML-G9
MontagesystemTritec: TriStand Tiled Roof
VäxelriktareQ.VOLT HYB-G3 X.X kW 3P
TillbehörElmaterial: Kapsling
TillbehörQ.SAVE MATEBOX-G3-3P
Photonic Power Systems Sweden

Installerad av Photonic Power Systems Sweden som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Kapsling

Anmärkningar

1/9

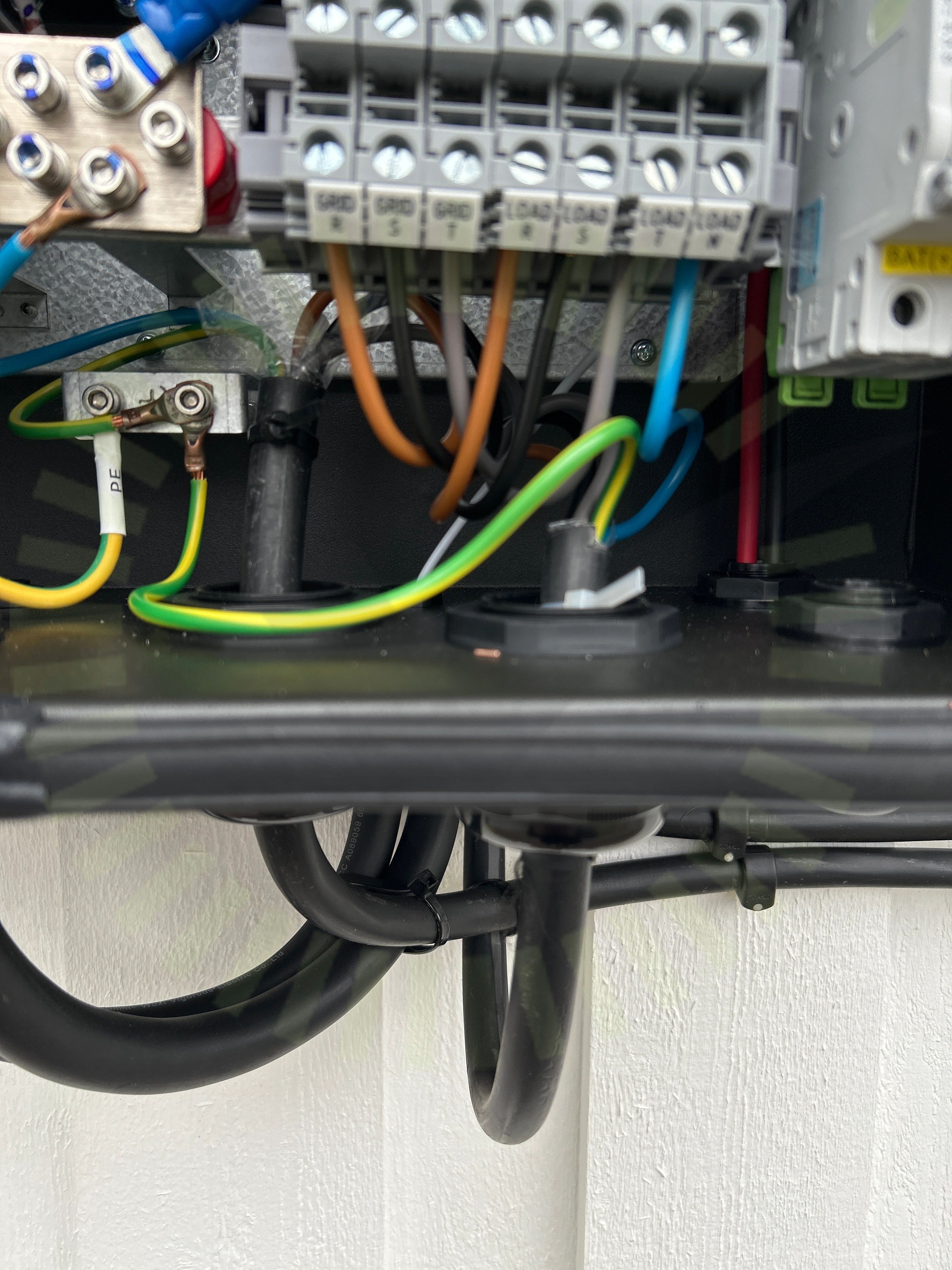

Förskruvningar

1.1 Förskruvningar

Inte godkänd

Båda ingående kablarna rör på sig när man drar i dem.

SS 436 40 00 (134)

Godkända kontrollpunkter

8/9
BrytareBöjradieInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan

Tak 1, Qcells: DUO BLK ML-G9

Anmärkningar

1/13
Dragavlastade

2.1 Dragavlastade

Inte godkänd

Hårt drag i kabel som ej är fäst till närmaste punkt. Tex panel. Kabel går istället långt och är spänd

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

11/13
DräneringshålFästen storlekFästen överlappningFästens placeringFörbindelse av kontakterFöremål bakstyckeHöjdskillnadMellanrumSkadorSkadorSkugga

Ej tillgängligt vid besiktning

1/13
Strängförläggning

Tak 1, Tritec: TriStand Tiled Roof

Anmärkningar

4/17

3.1 Infästningarnas CC mått

Inte godkänd

Lastberäkning säger cc 700 takstolar, har cc600 och är infäst på varannan takstol 1200cc

Tillverkarens anvisningar

3.2 Kabeluppfästning

Inte godkänd

Kablar hänger ner. Ej uppfästa under långa sträckor

SS 436 40 00 (712.521.101 och 522.8.4)
Takgenomföring

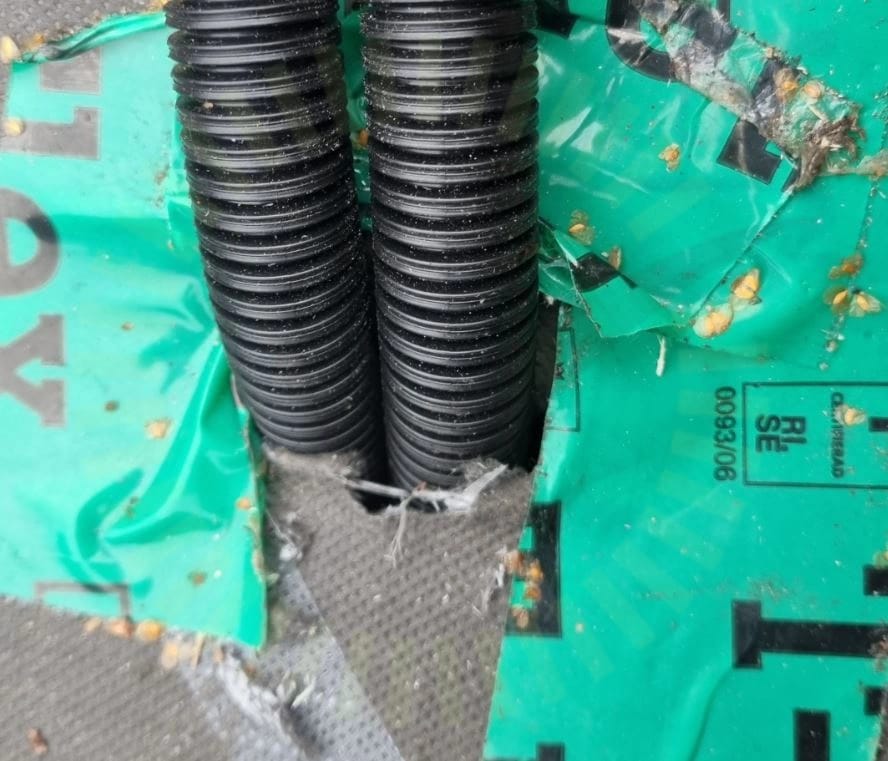

3.3 Takgenomföring

Inte godkänd

Ej tätad

3.4 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkning stämmer ej med verkligheten

Tillverkarens montageanvisningar

Godkända kontrollpunkter

11/17
Främmande materialInfästning TakstolMittklämmorShimsSkadorSkarp kantSkenor infästningSkenskarvSkyddVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

2/17
Fastsäkring av krokInfästning Råspont

Varselmärkning

Anmärkningar

1/4

4.1 Informering av solceller

Inte godkänd

Märkning saknas.

SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4
Tillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

4/25
Brandskydd

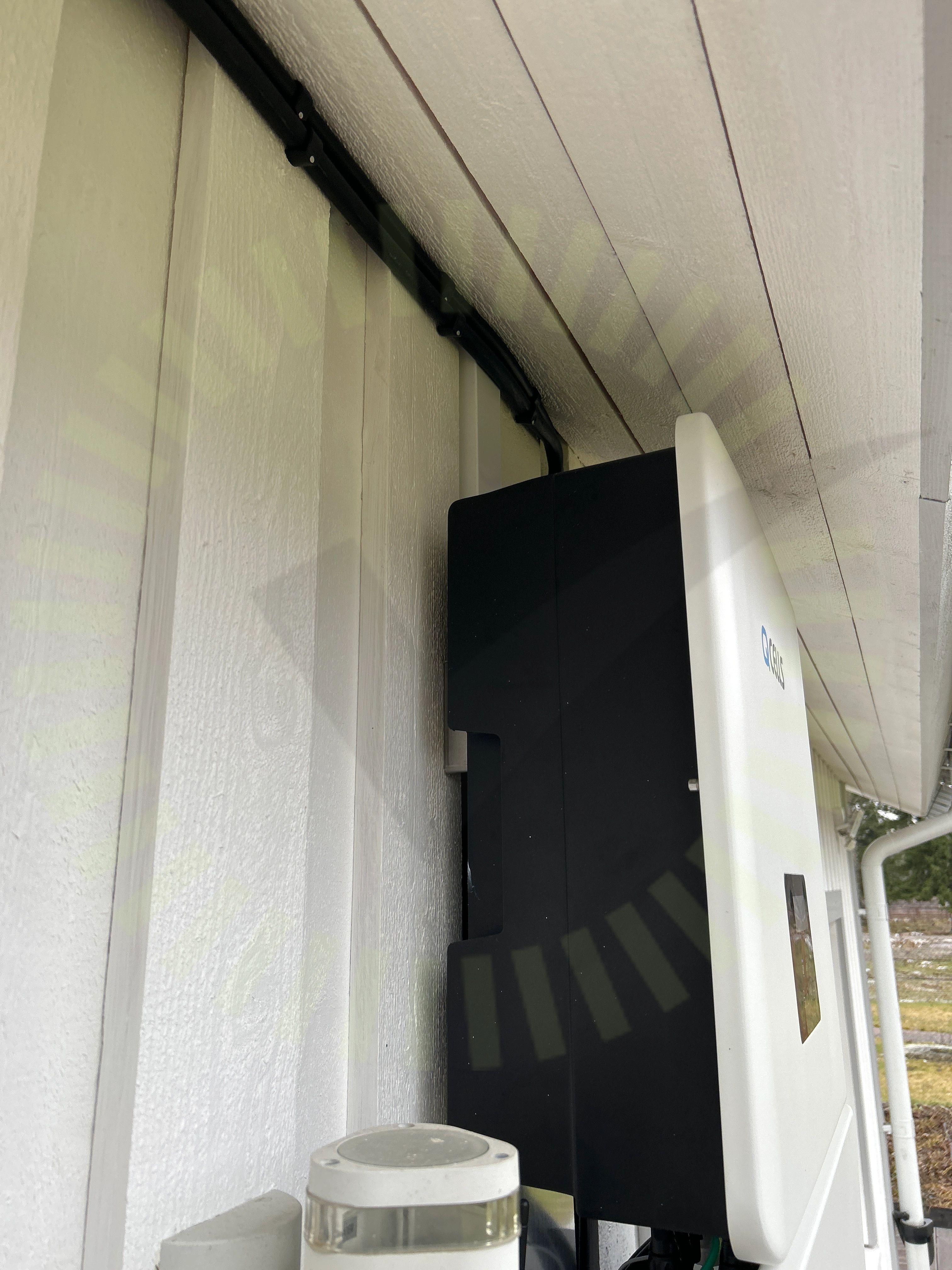

5.1 Brandskydd

Rekommendation

Växelriktare sitter monterad direkt på träfasaden.

Avstånd

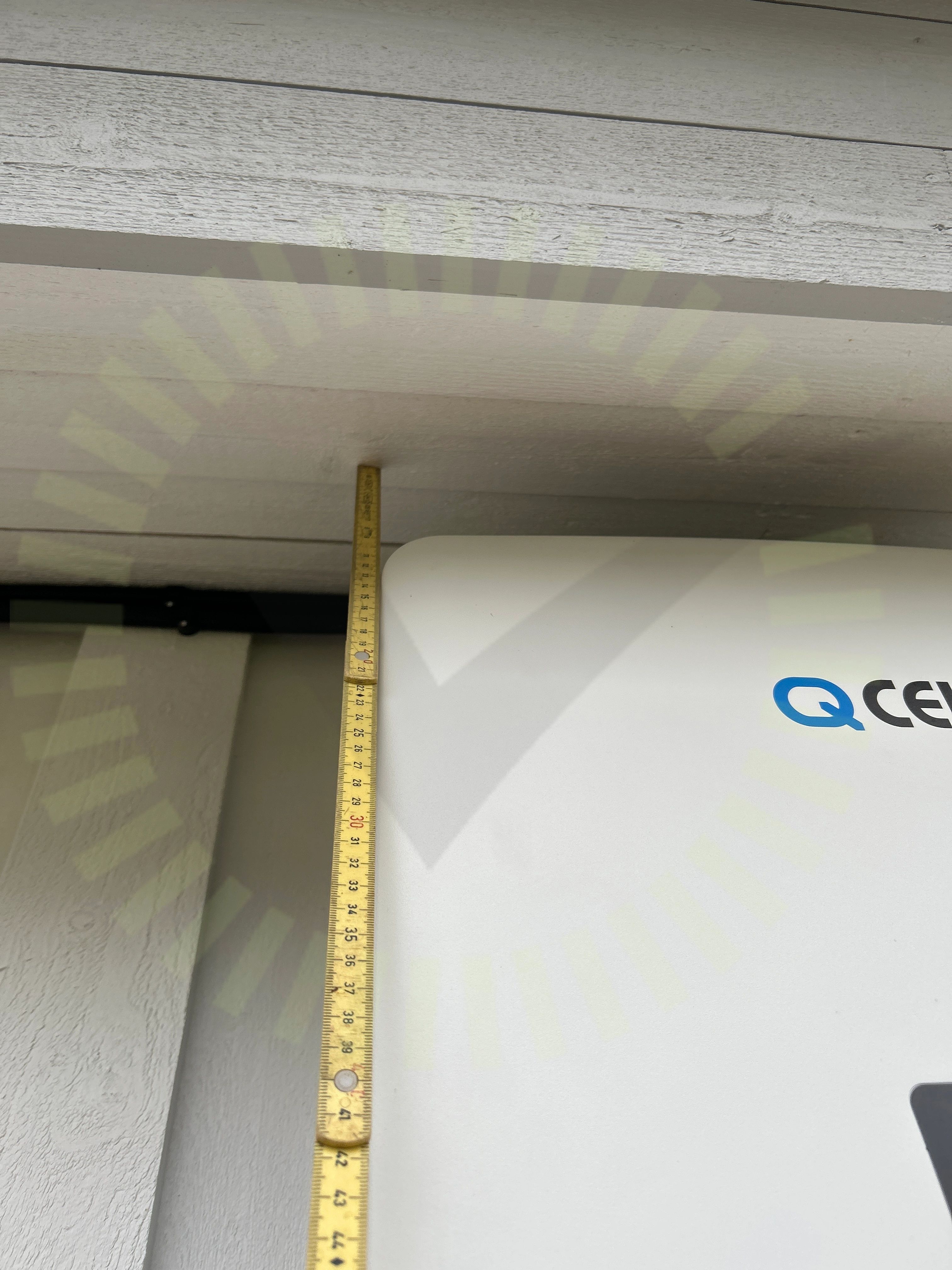

5.2 Avstånd

Inte godkänd

Växelriktare monterad med för lågt avstånd till taket.

5.3 Jordtag

Rekommendation

Lokalt jordtag saknas.

Tillverkarens anvisningar

5.4 Mätprotokoll DC

Inte godkänd

Dokument saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

21/25
AC BöjradieAC FörläggningAC GenomföringarAC Skador på kabelAnslutningDC FörläggningDC Genomföringar DC Kablage egenskaperDC KontakterDC Skador på kabelDC Yttre påverkanFastsäkring av produktFörskruvningInfästningKabelMärkningPESträngschemaSäkringVinkelVäderskydd
