Institutet för Solenergikvalitet

Besiktningsrapport

8.5
x

Installation genom

GoSol Energi

Datum

13 april 2023

Ort

Nyköping, Södermanlands län
Takstolsinfästning
Fästens placering
Kopplingslåda
86% godkända14% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-66HBB/-V
MontagesystemK2: SingleRail: CrossHook 3S
VäxelriktareGroWatt: MOD 3-10KTL3-XH
TillbehörElmaterial: Kapsling
TillbehörSäkerhetsbrytare AC
GoSol Energi

Installerad av GoSol Energi som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/2

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

1/2
Strängschema

Säkerhetsbrytare AC

Ej tillgängligt vid besiktning

1/1
Böjradie

Tak 1, DMEGC: DM(XXX)M10-66HBB/-V

Anmärkningar

4/16
Fästens placering

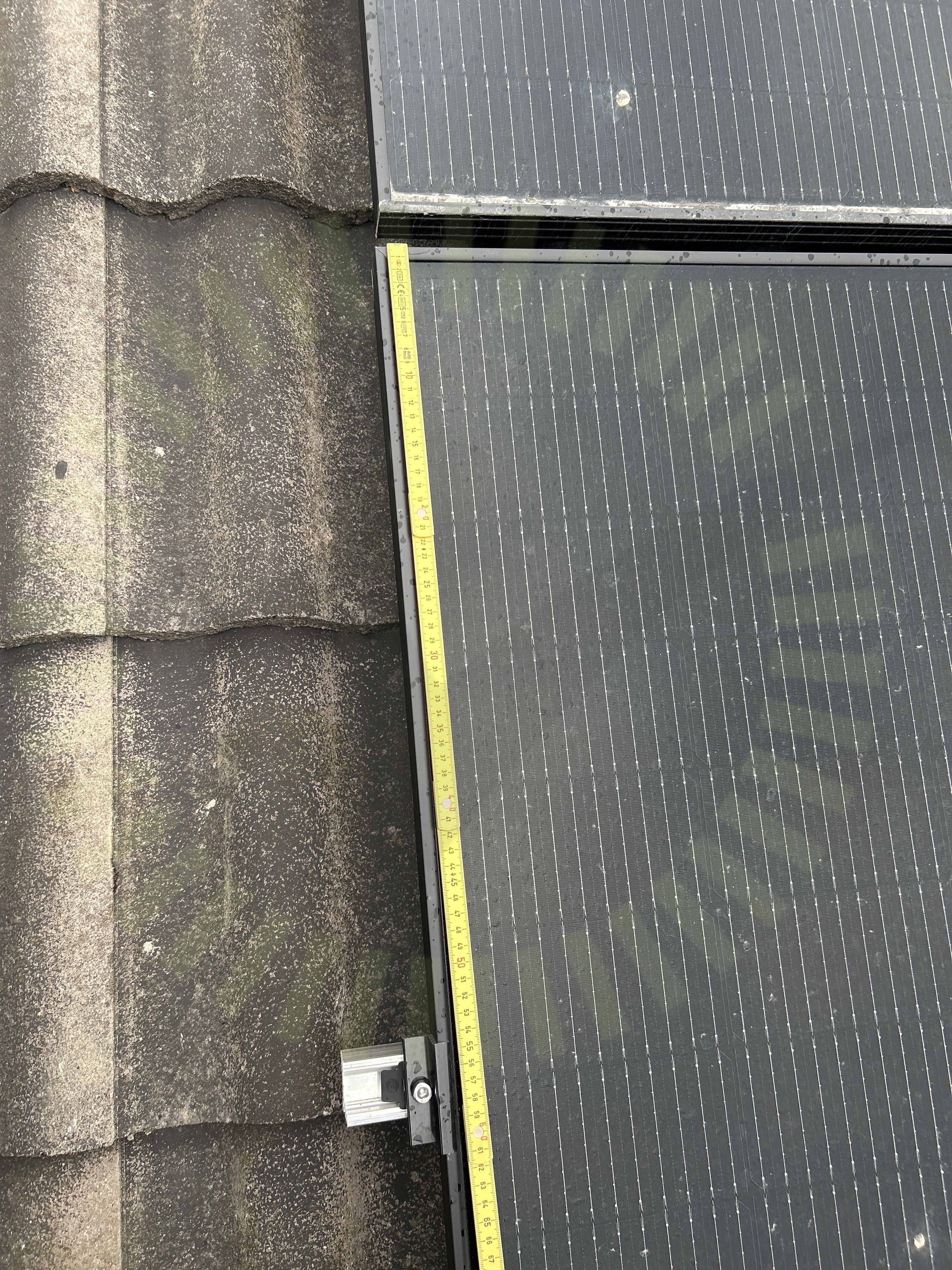

3.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 10.
Kopplingslåda

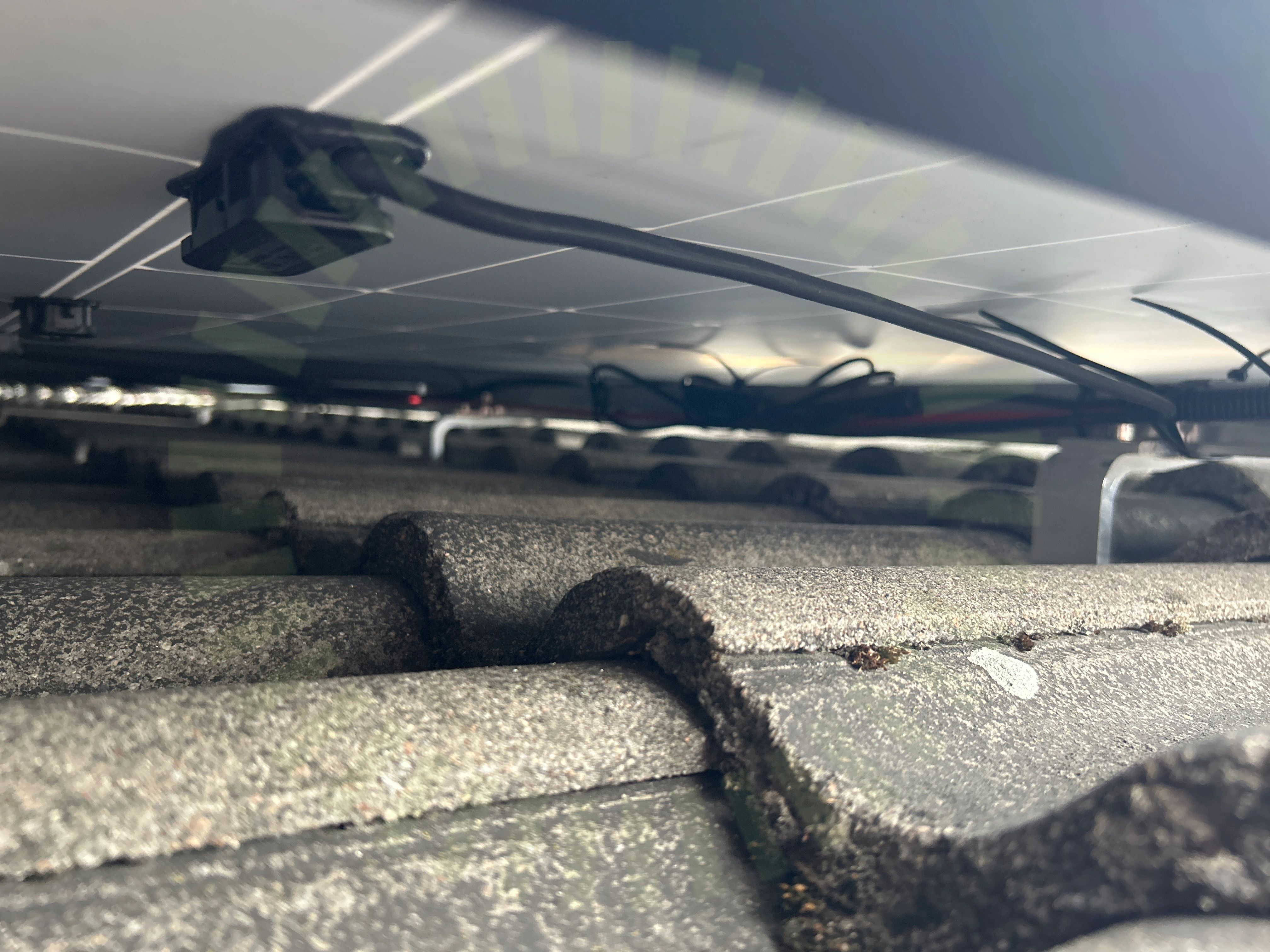

3.2 Kopplingslåda

Inte godkänd

Kablage hårt draget från kopplingslåda till skena.

Skador

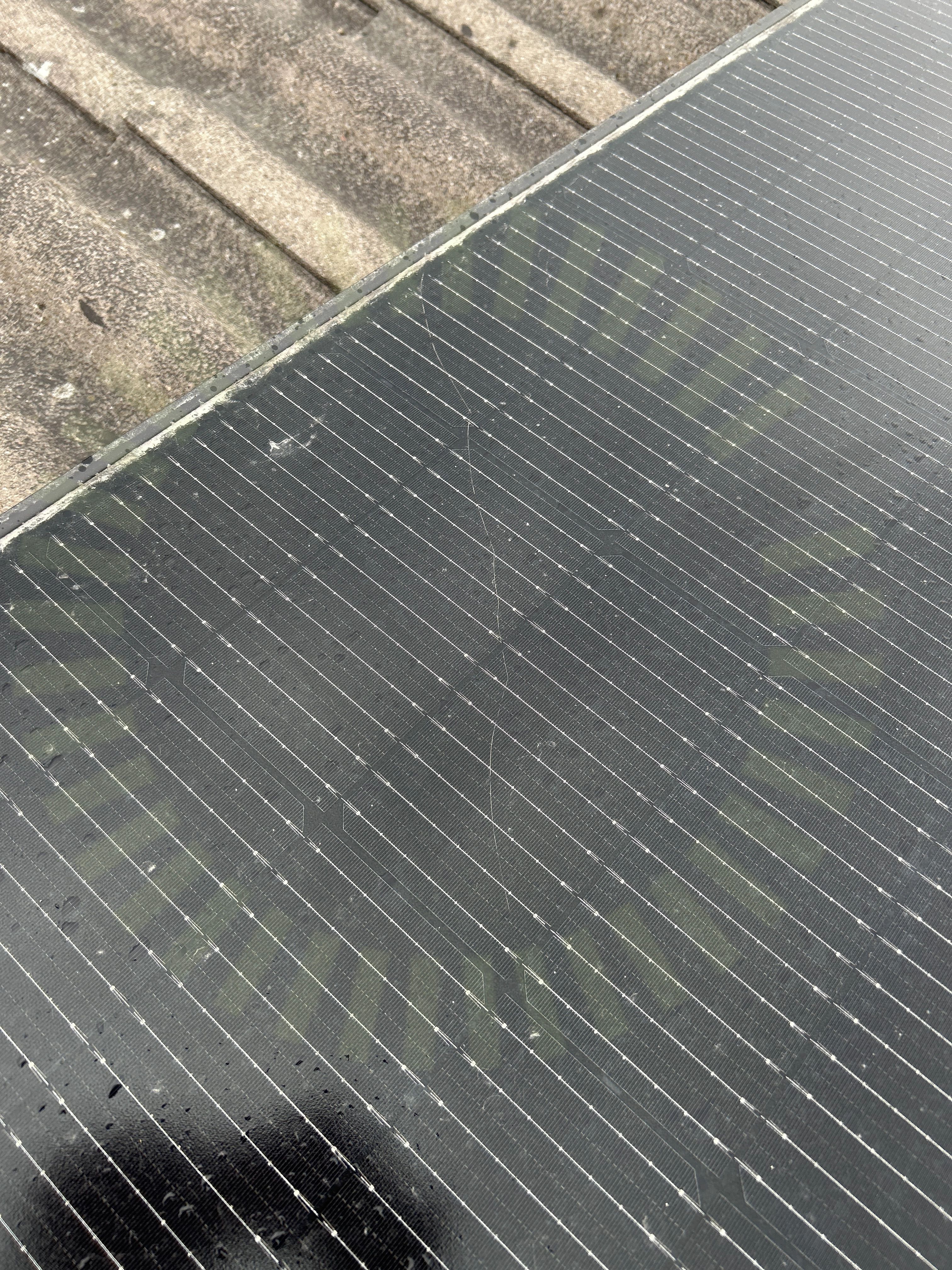

3.3 Skador

Inte godkänd

Minder skador noterade på panelerna.

Stress på kontakter

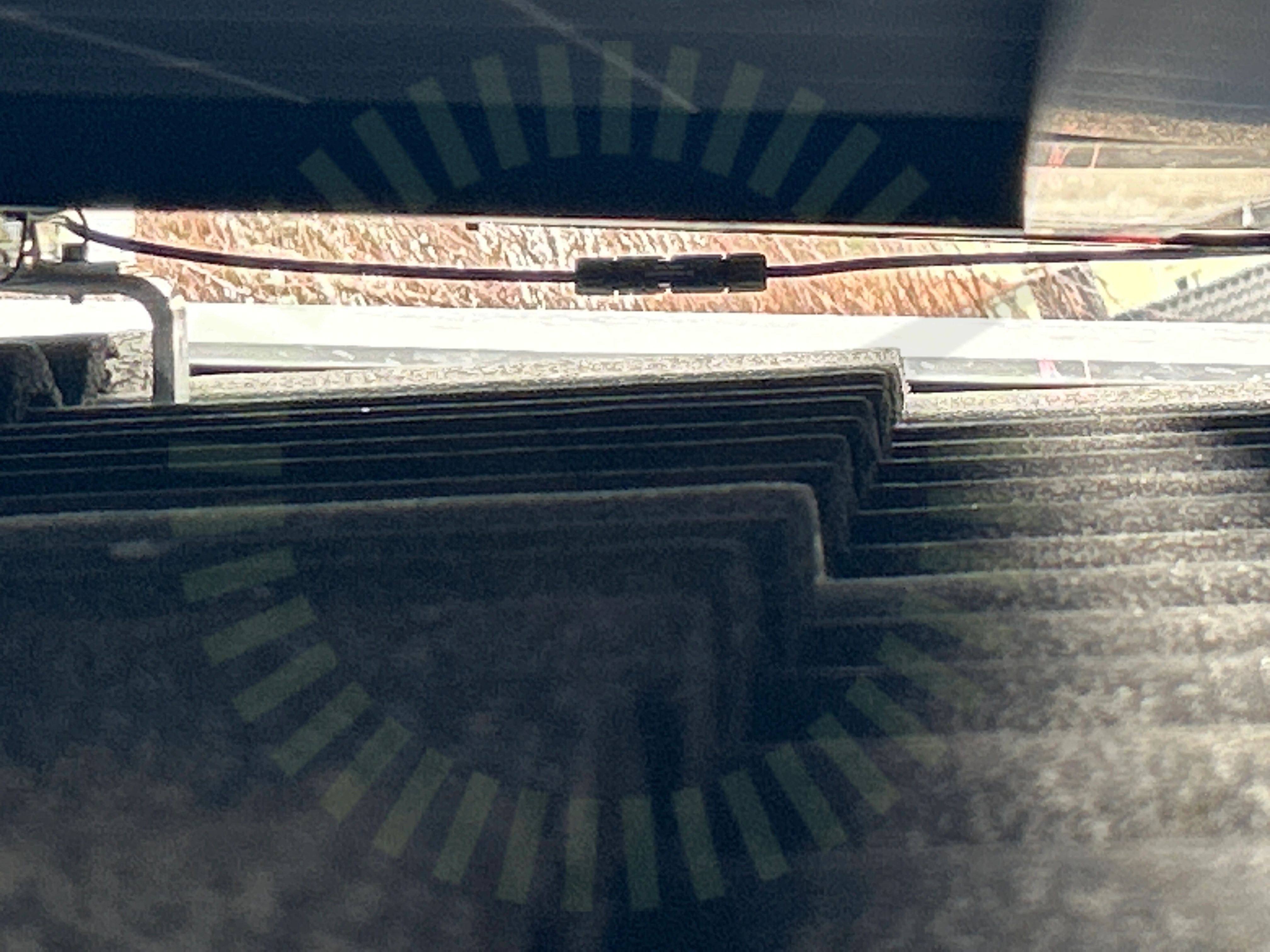

3.4 Stress på kontakter

Inte godkänd

Kontakter hänger fritt mellan två skenor. Kablaget drar åt vars ett håll.

Godkända kontrollpunkter

12/16
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmans överlappningKlämmornas storlekKontakterPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramSträngförläggning

Tak 1, K2: SingleRail: CrossHook 3S

Anmärkningar

4/29

4.1 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)
Skador

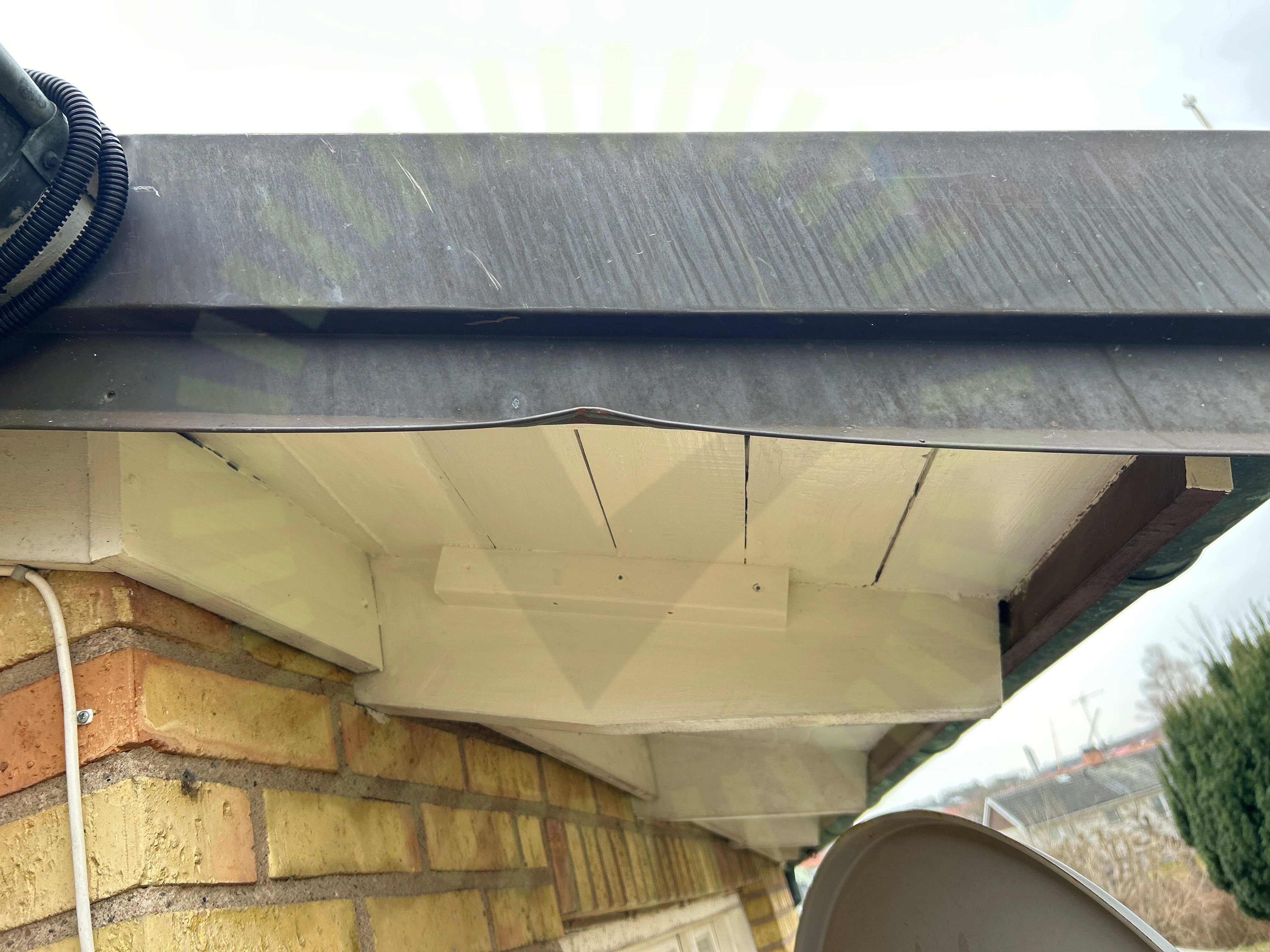

4.2 Skador

Kundkommentar

Plåten har skadats under installationen.

Skador undertak

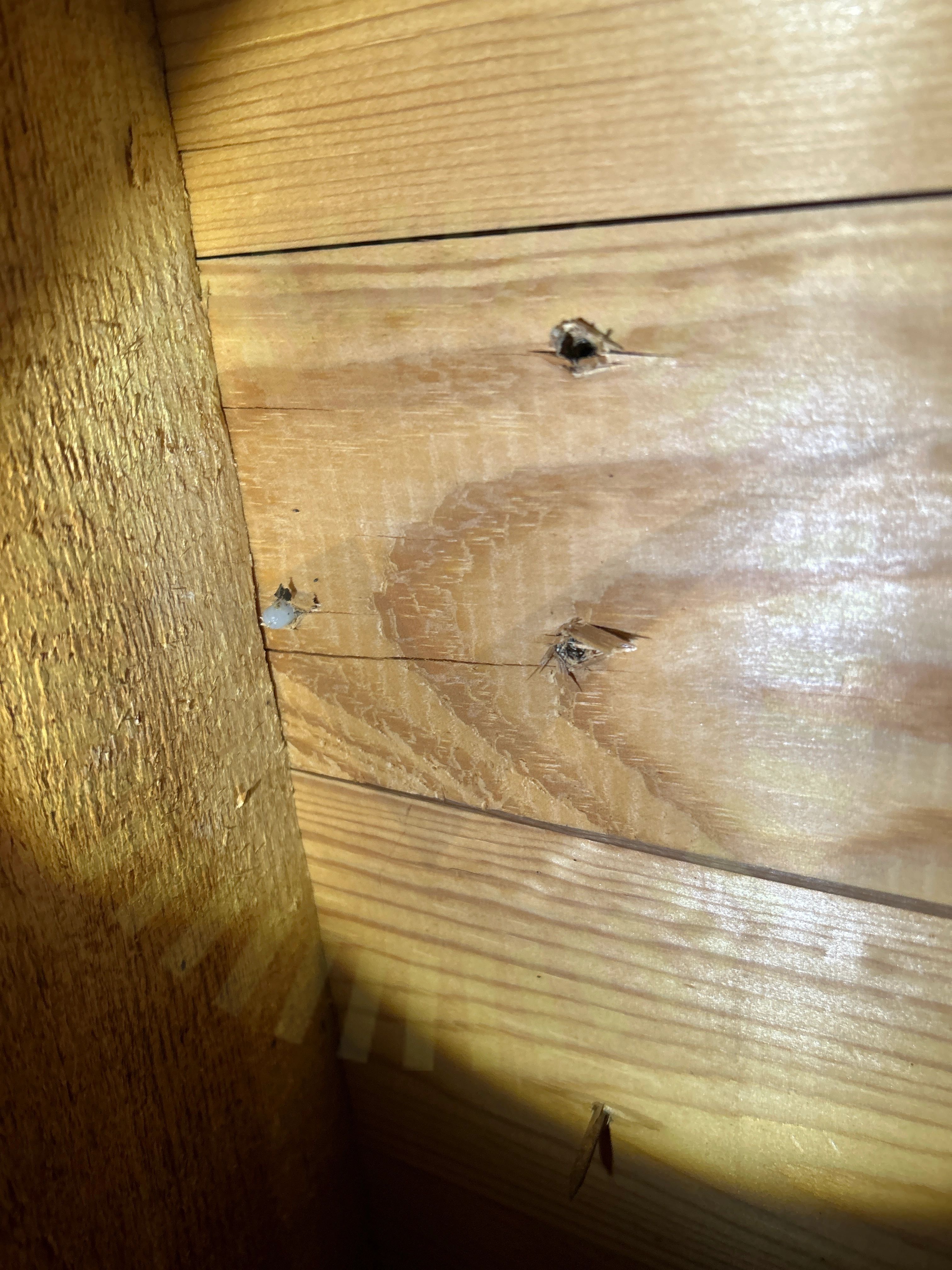

4.3 Skador undertak

Inte godkänd

Flera hål har lämnats i råsponten utan tillförlitlig tätning.

Takstolsinfästning

4.4 Takstolsinfästning

Inte godkänd

Flera infästningar har helt eller delvis missat takstolen.

K2 Roof hook with Heco Fastening Topix-plus screws, Sida 7

Godkända kontrollpunkter

24/29
Använd skruv för klämmaDC kabel förläggningFrämmande materialInfästningarKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringShimsSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSkruvar korrektSnö- och VindlastberäkningTakets lutningTakkrokarnas CCTakstolsbreddTvådelad takkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/29
Infästning utanför takstol

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

4/30
Avstånd närliggande objekt

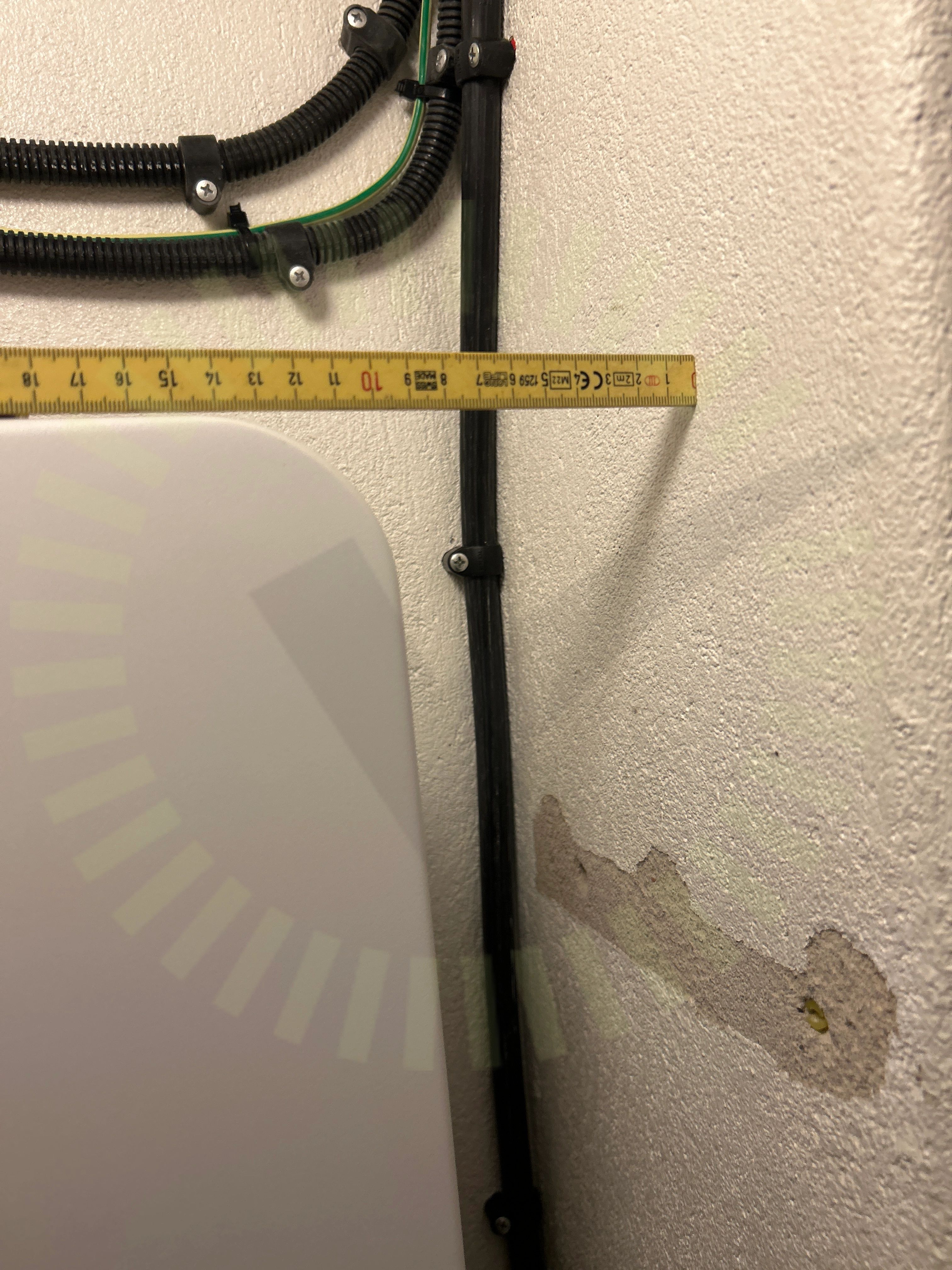

6.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

GroWatt User Manual XH EN 202206, Sida 12
DC Genomföringar

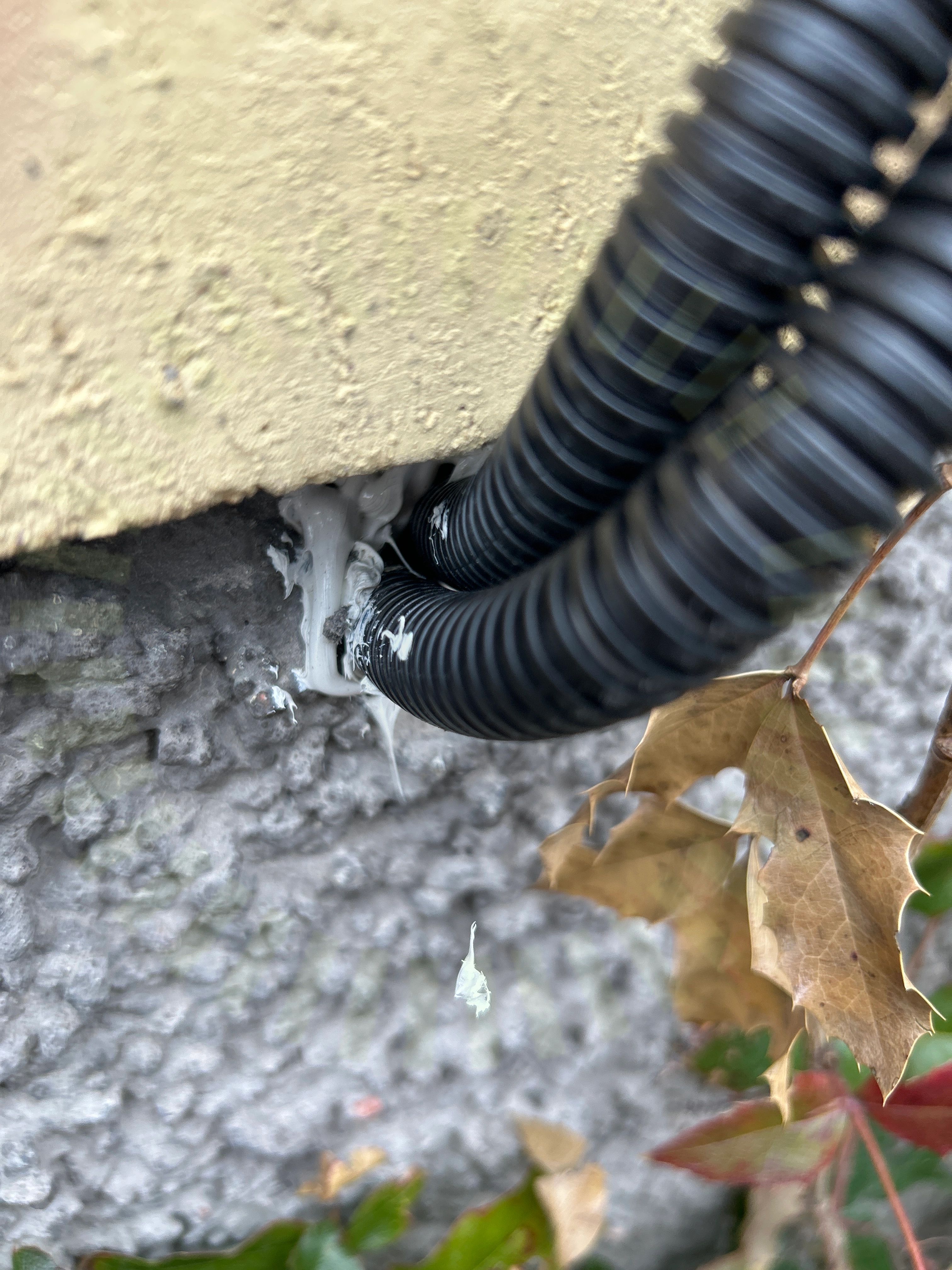

6.2 DC Genomföringar

Inte godkänd

Genomföringar är inte täta.

SS 436 40 00 (527.2.1)
AC Kablage förläggning

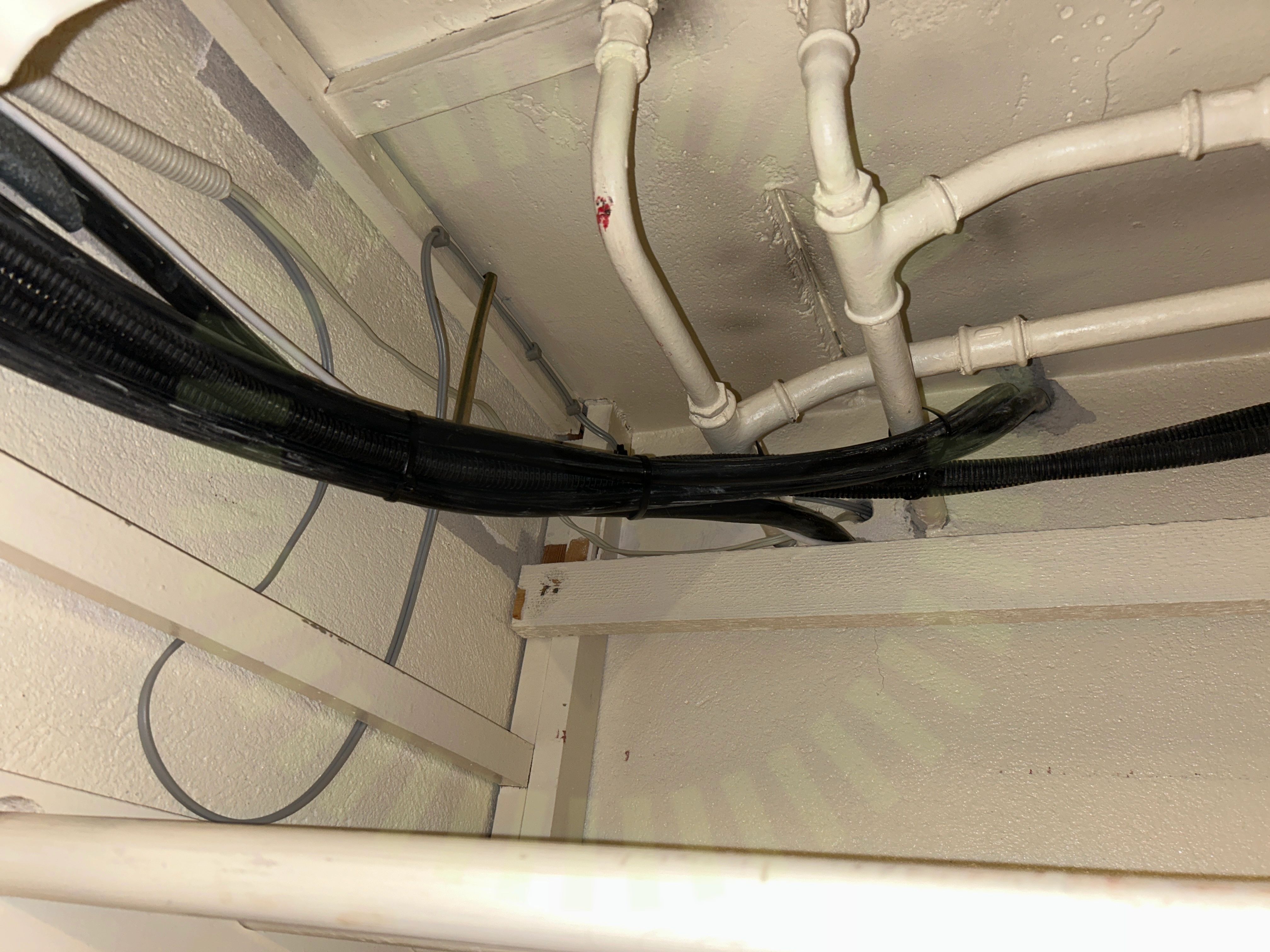

6.3 AC Kablage förläggning

Inte godkänd

Kablage bristfälligt uppfäst.

DC Kablage förläggning

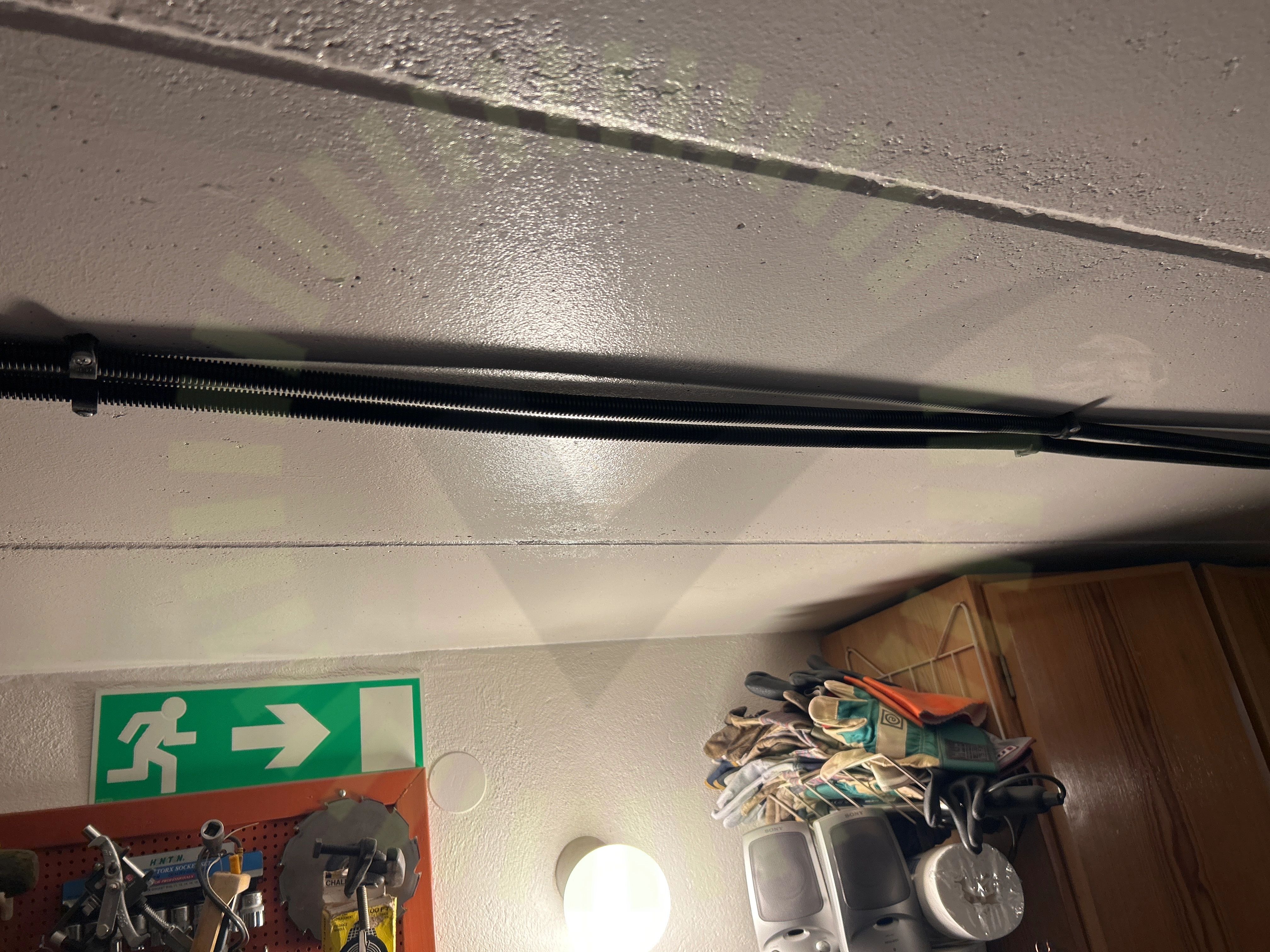

6.4 DC Kablage förläggning

Inte godkänd

Kablarna är inte uppfästa så de har tillräckligt stöd på flera ställen längst sträckan.

Godkända kontrollpunkter

26/30
AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC kablage skadaAC kablage skarp kantBakomliggande materialDC Kablage egenskaperDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInfästningJordning av chassiLedare FastspändaMärkningSäkringsdimensionVentilationVäderskyddVäxelriktarens IP klassning
