Institutet för Solenergikvalitet

Besiktningsrapport

7.6
x

Installation genom

Nordpolen Energi

Datum

31 augusti 2023

Ort

Orrefors, Kalmar län
Takkrokarnas CC
Infästning skena
Skenskarvar
77% godkända23% ej godkända

Om installationen

PanelerJA Solar: JAM54S31 (395-420) MR
OptimerareSolarEdge: S-Serie
MontagesystemWeland Stål: Råspont
MontagesystemWeland Stål: Plåttak
VäxelriktareSolarEdge: SE3K-10K
Nordpolen Energi

Installerad av Nordpolen Energi som har ett lågt snittbetyg på 7.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Betong, JA Solar: JAM54S31 (395-420) MR

Anmärkningar

3/15

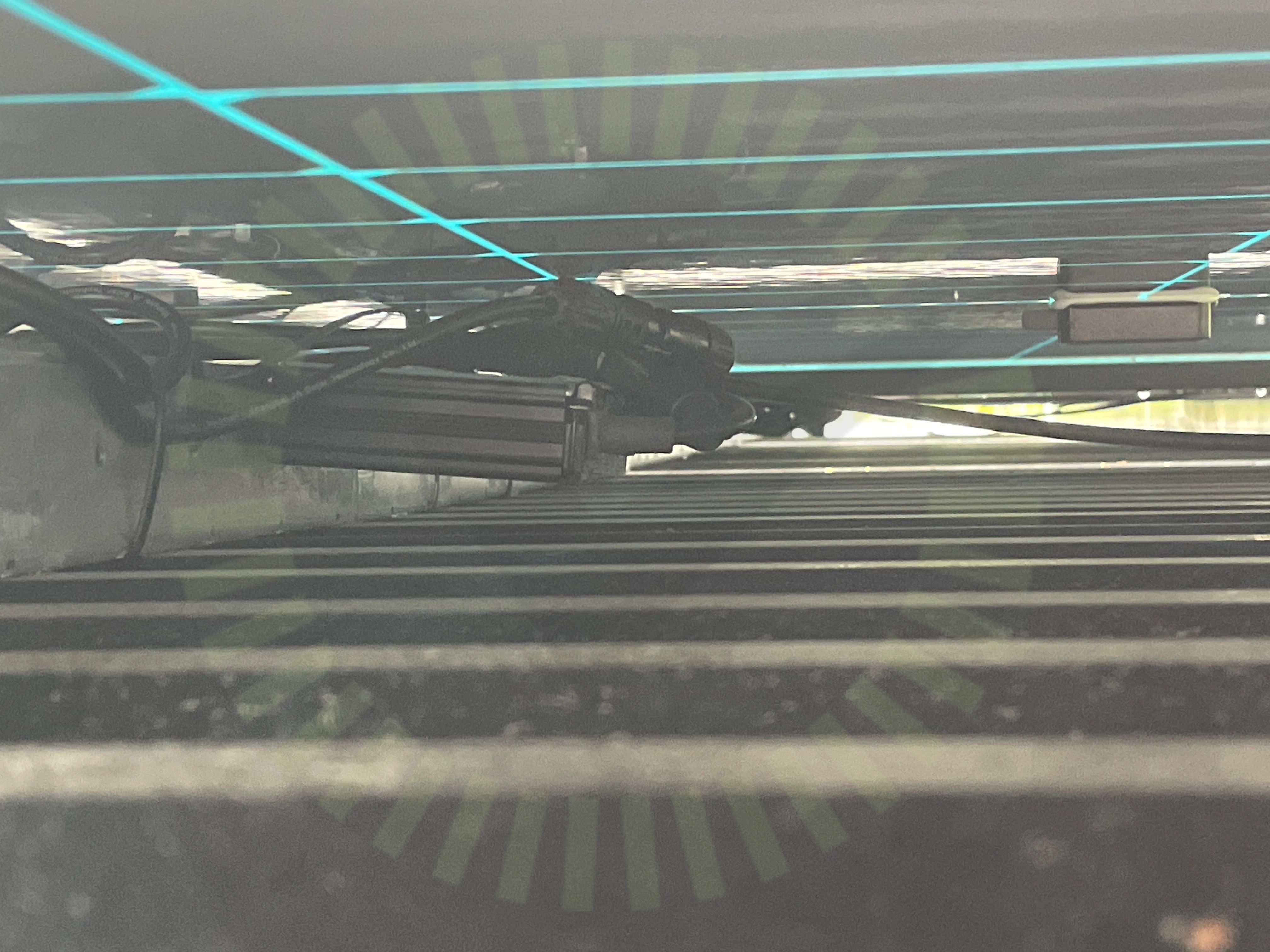

Föremål mot bakstycke

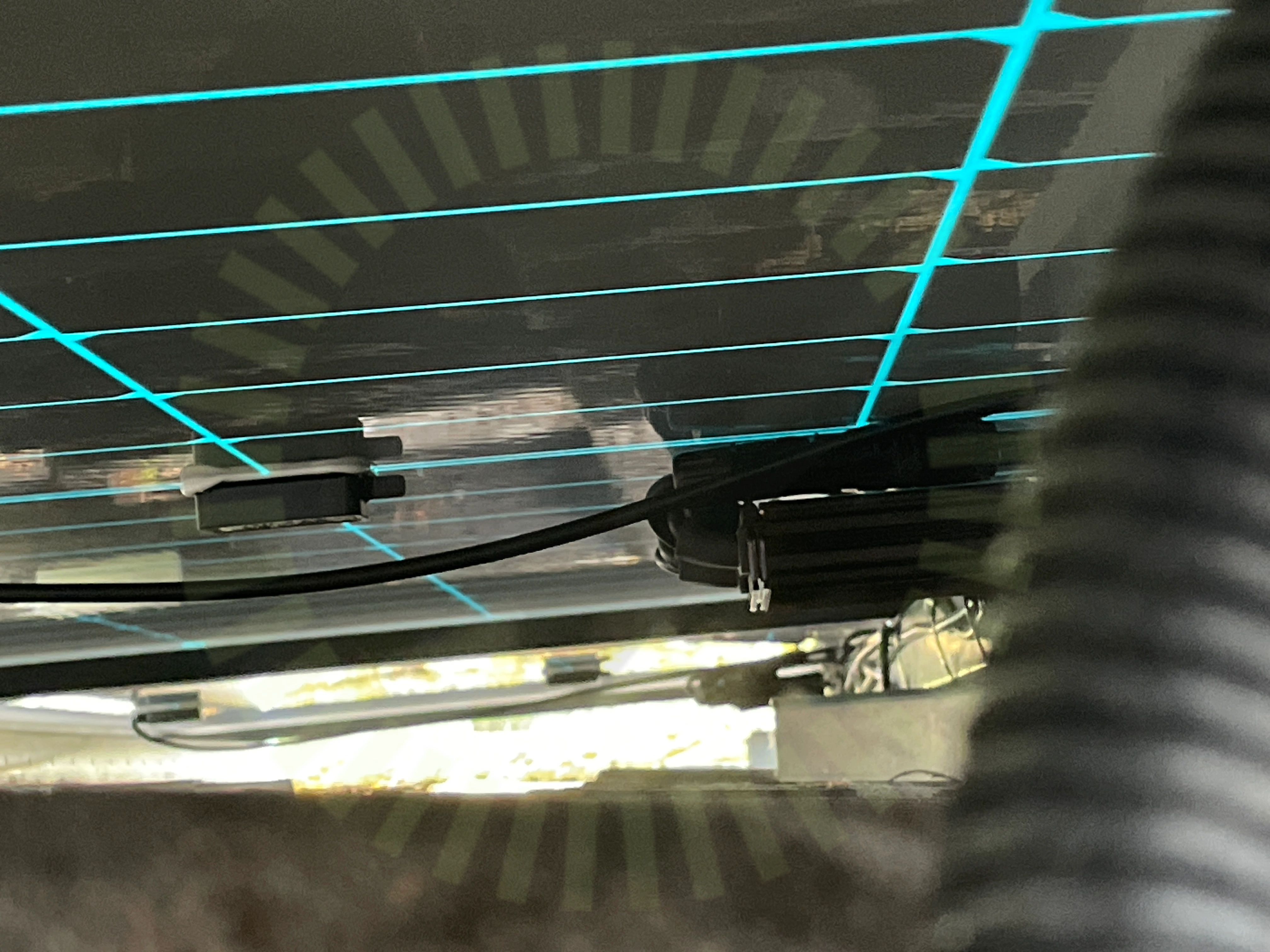

2.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 5

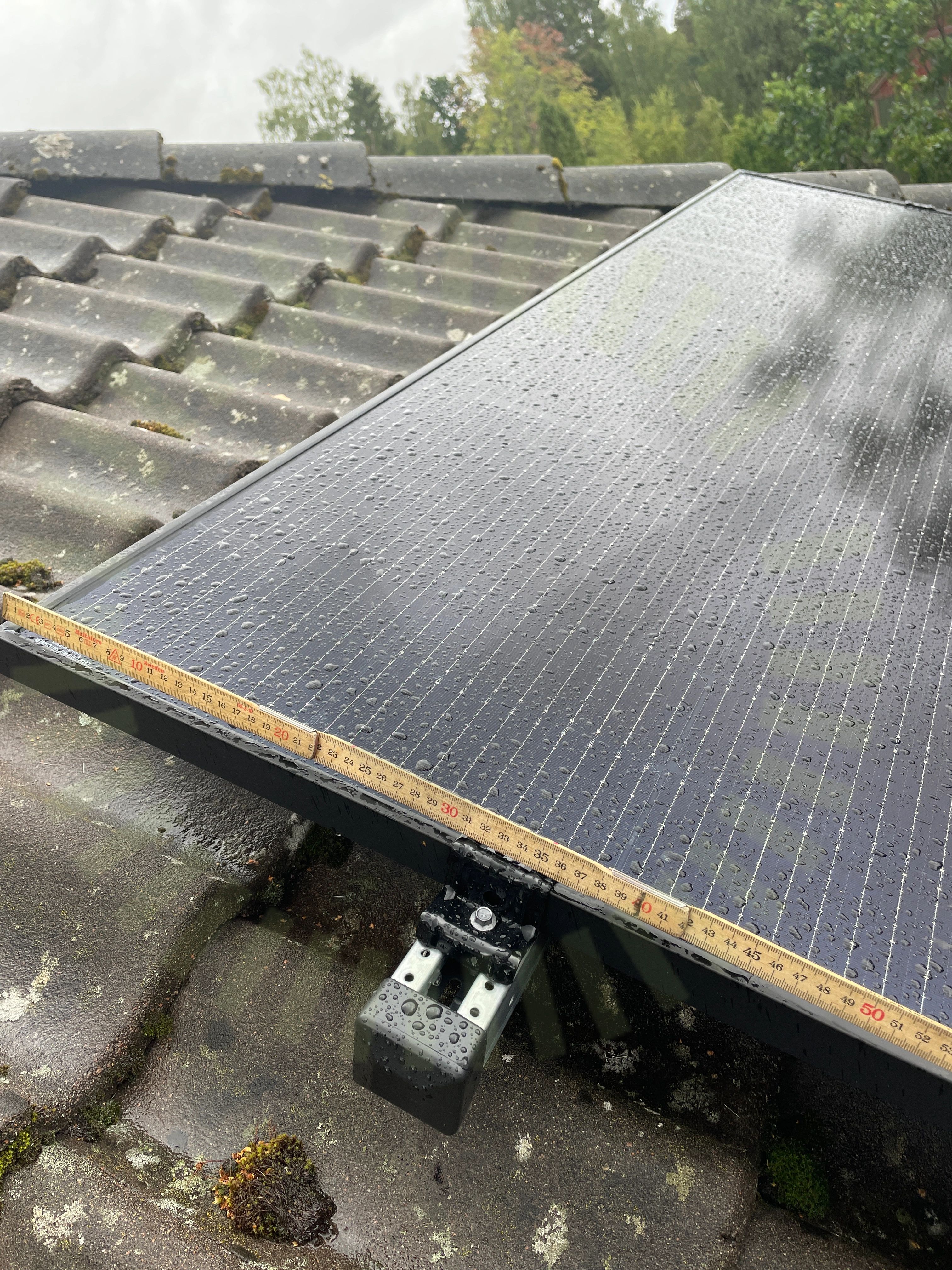

Klämmornas placering

2.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon på panelens kortsida. Underlag för använd klämzon saknas.

Tillverkarens anvisningar

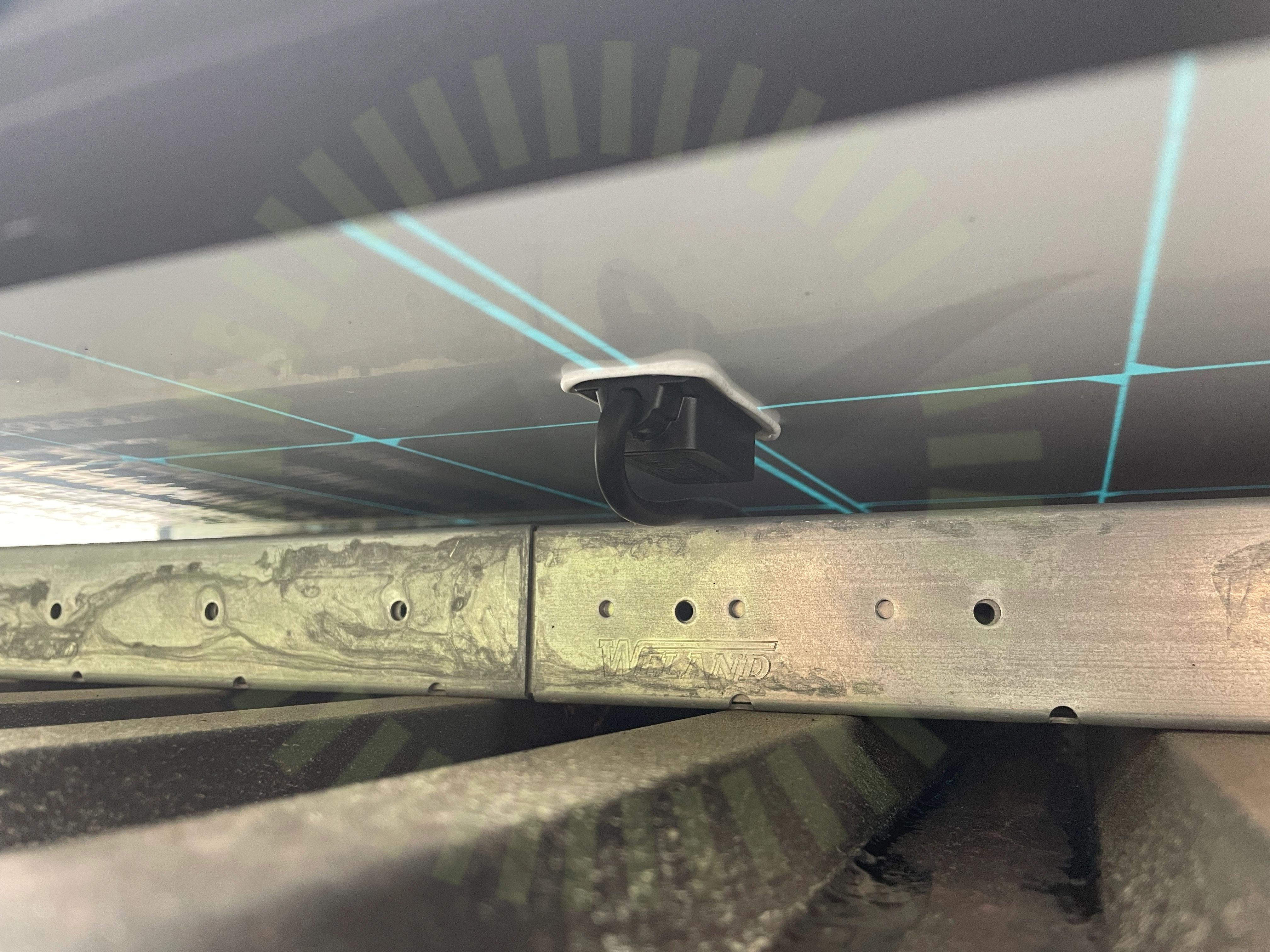

Kopplingslåda

2.3 Kopplingslåda

Inte godkänd

Kablaget dras åt motsatt håll från kopplingslådans öppning och utsätts för stress.

Godkända kontrollpunkter

10/15
Avstånd till havetAvstånd till ytaDräneringshålKlämmornas överlappningKontaktdonPanelkablagets böjradiePanelramar separeradePunktbelastningSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

2/15
Förbindelse av kontakterSträngförläggning

Betong, SolarEdge: S-Serie

Anmärkningar

1/5
Dragavlastade

3.1 Dragavlastade

Inte godkänd

Kablage har för skarp böjradie från optimerarnas utgångar och in i kontaktdonets ingång.

Godkända kontrollpunkter

4/5
Fastsäkring av produktKompatibilitetKontakterPlacering

Betong, Weland Stål: Råspont

Anmärkningar

8/25

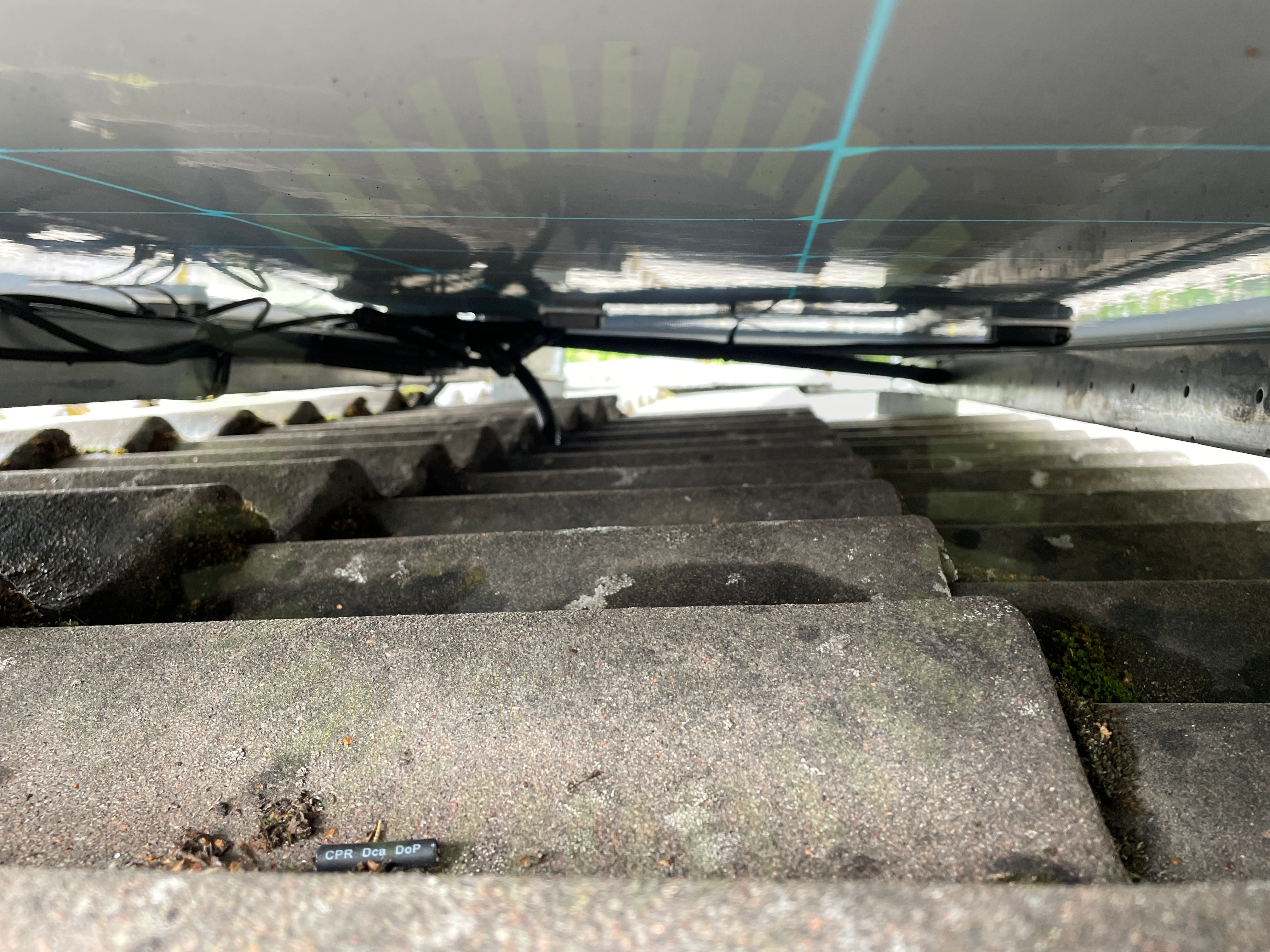

Kabeluppfästning

4.1 Kabeluppfästning

Inte godkänd

Kablar har inte tillräckligt stöd, dessutom tillkommer vikt från slang.

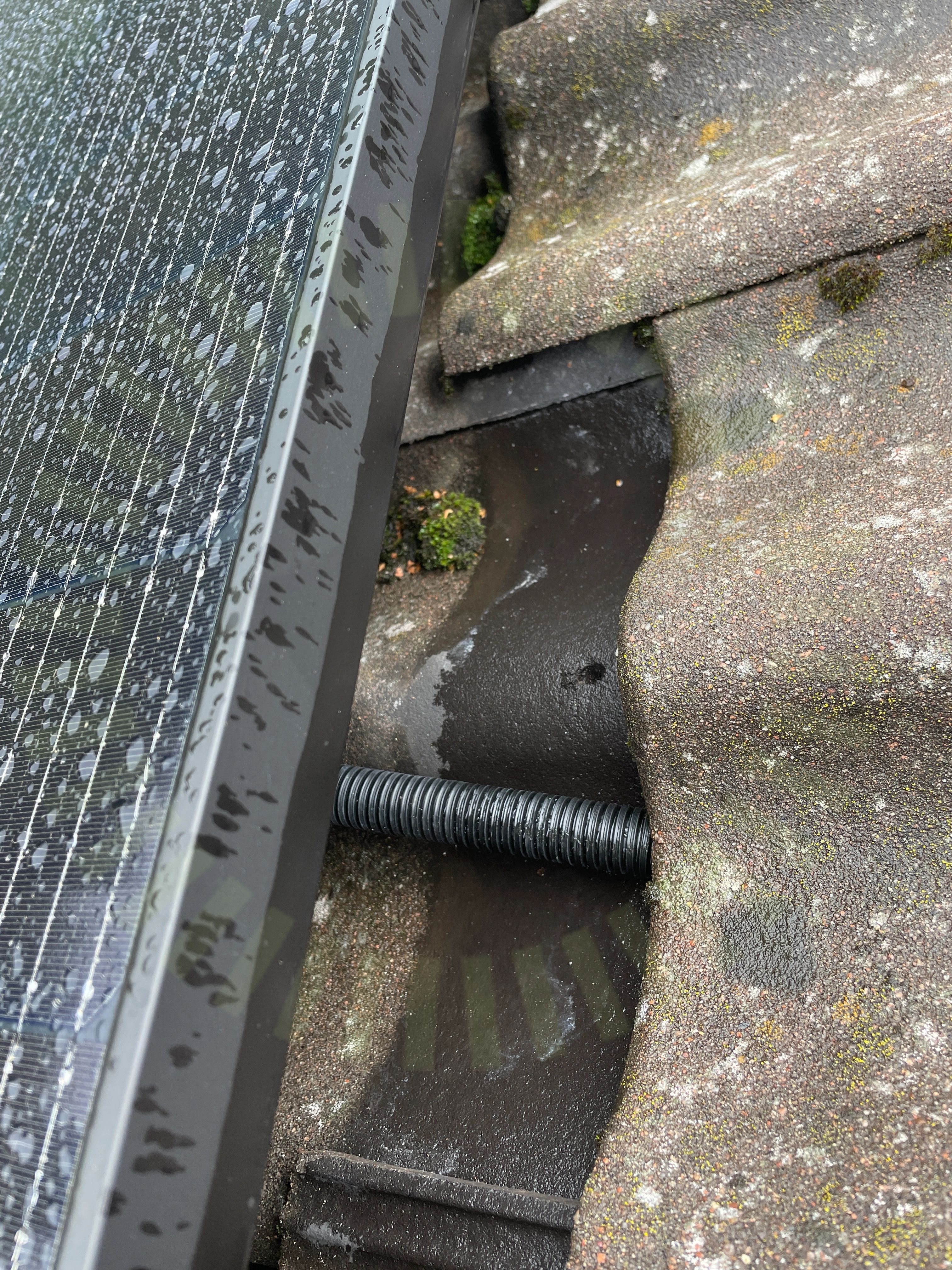

Pannor återlagda korrekt

4.2 Pannor återlagda korrekt

Inte godkänd

Ej återmonterade så taket är tätt.

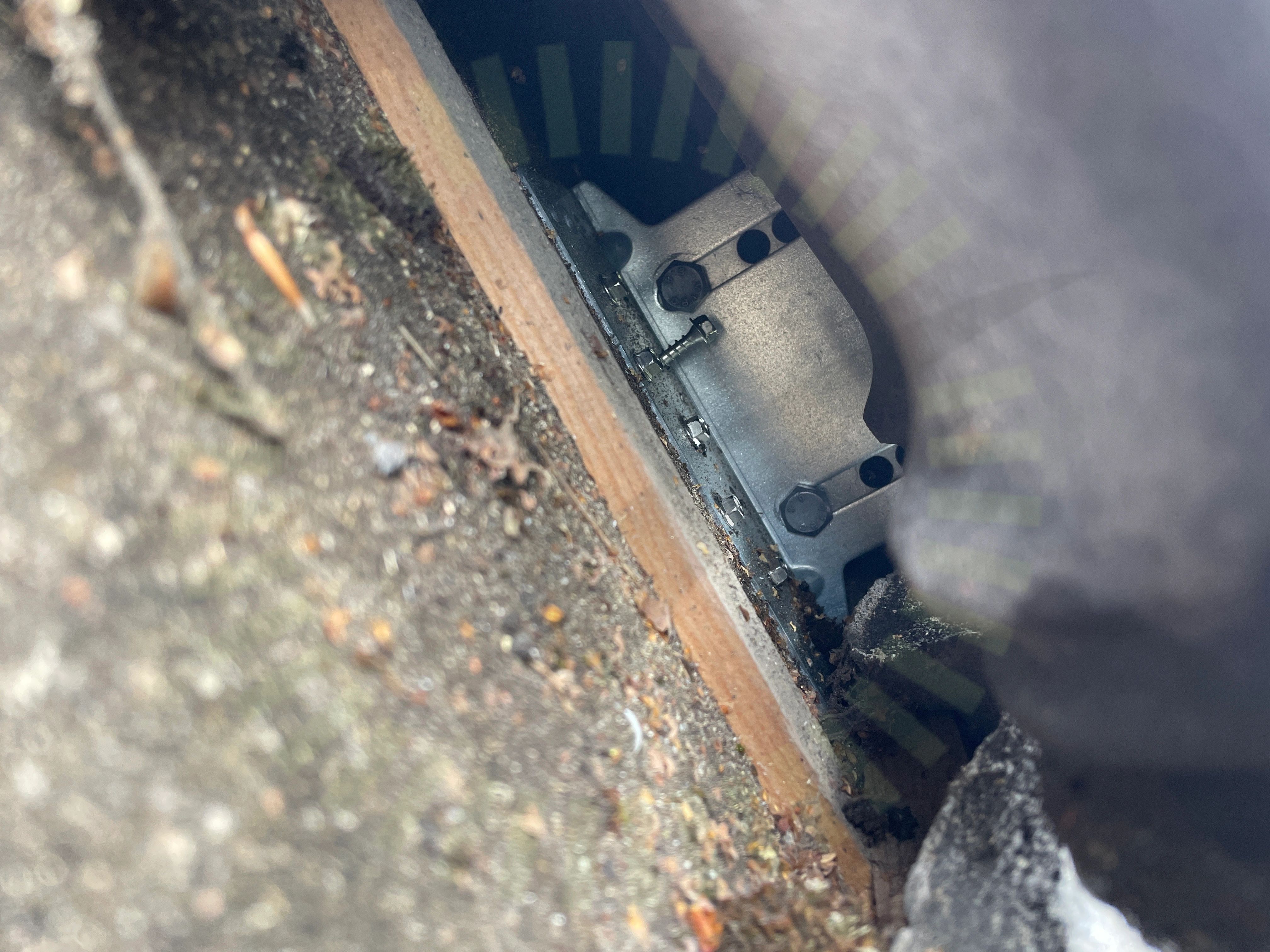

Råspontsinfästning

4.3 Råspontsinfästning

Inte godkänd

Ej indragna skruvar förekommer. Risk för läckage genom papp.

MA5104. Sid 1 (1) | Version 4 - 221101

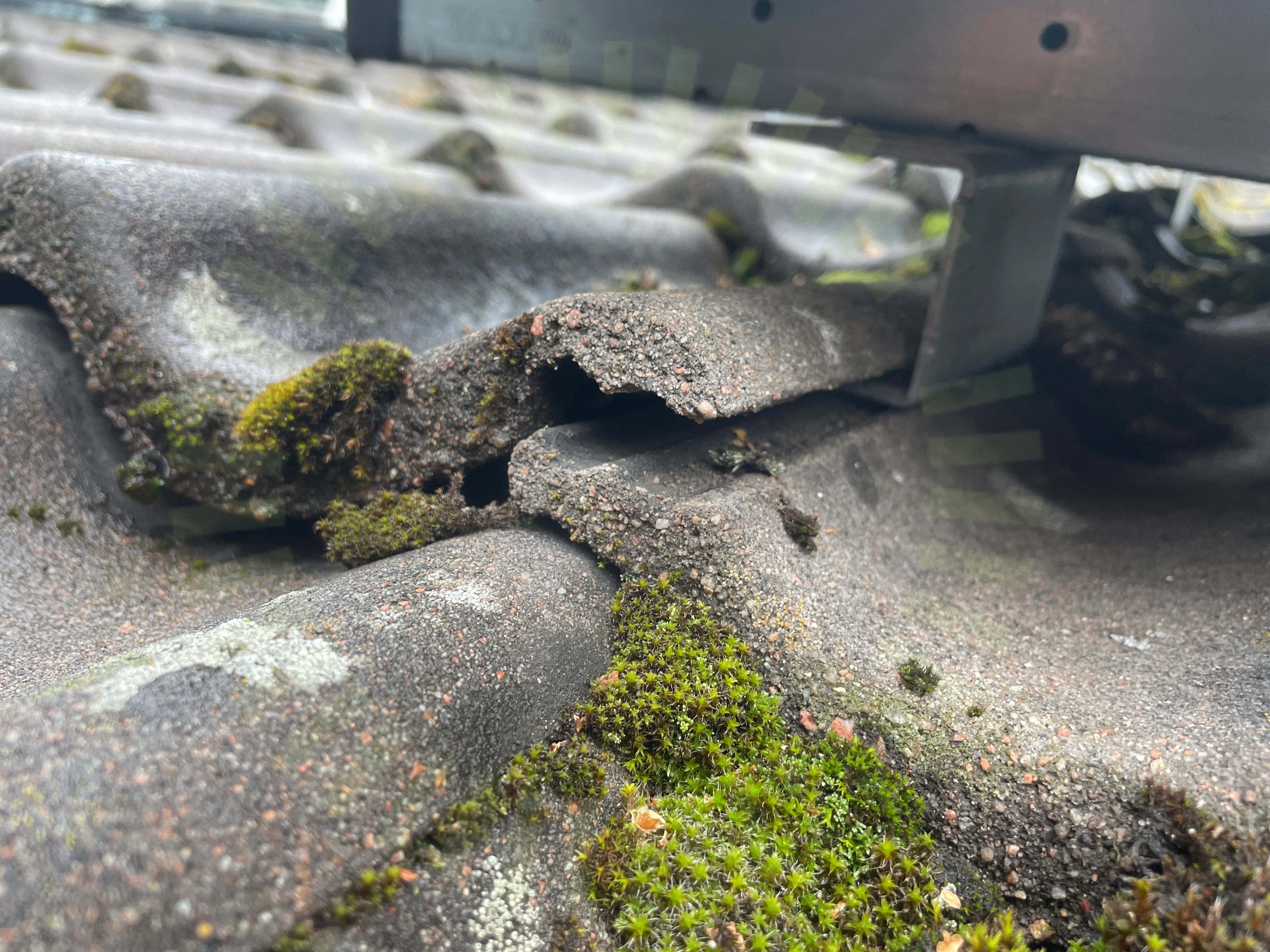

Takets täthet runt infästningar

4.4 Takets täthet runt infästningar

Inte godkänd

Risk för att pannor runt fästen spricker föreligger. Urtag ska göras enligt panntillverkarens anvisning.

AMA HUS 21 (JUC.1/JUE.1)

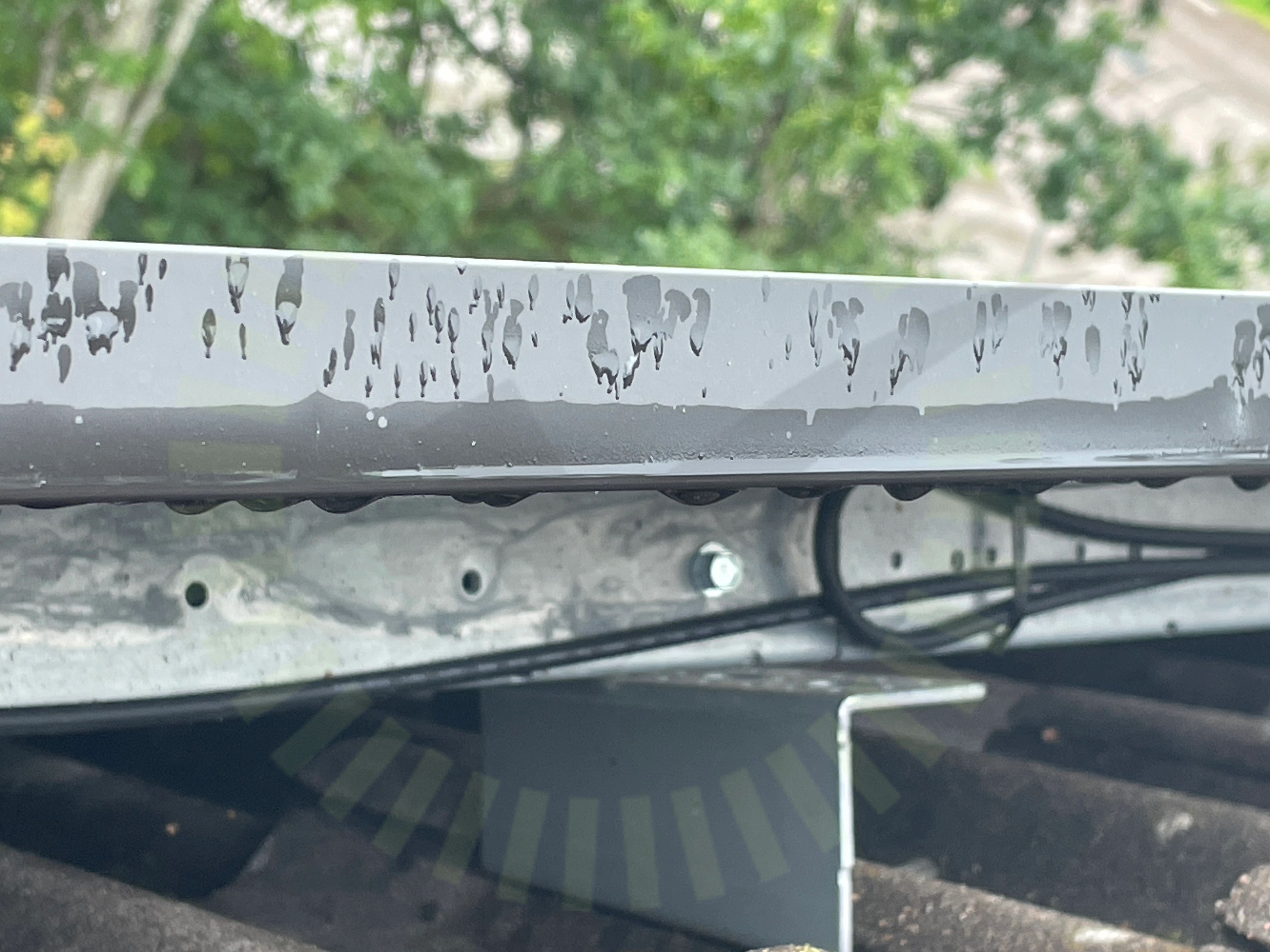

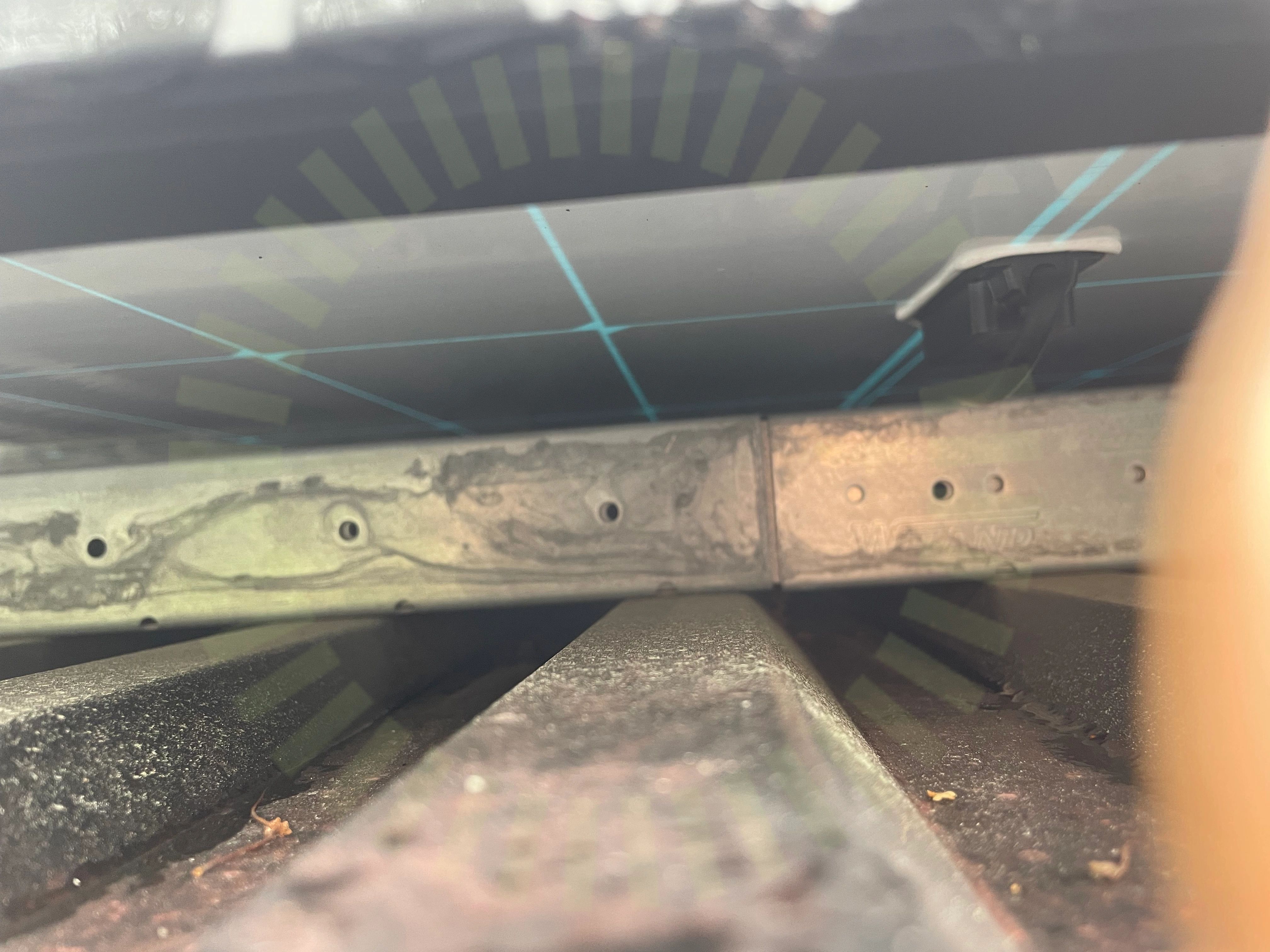

Skenskarvar

4.5 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. Skruvar saknas.

MA5102 Sid 1 (1) | Version 3 - 221101

4.6 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

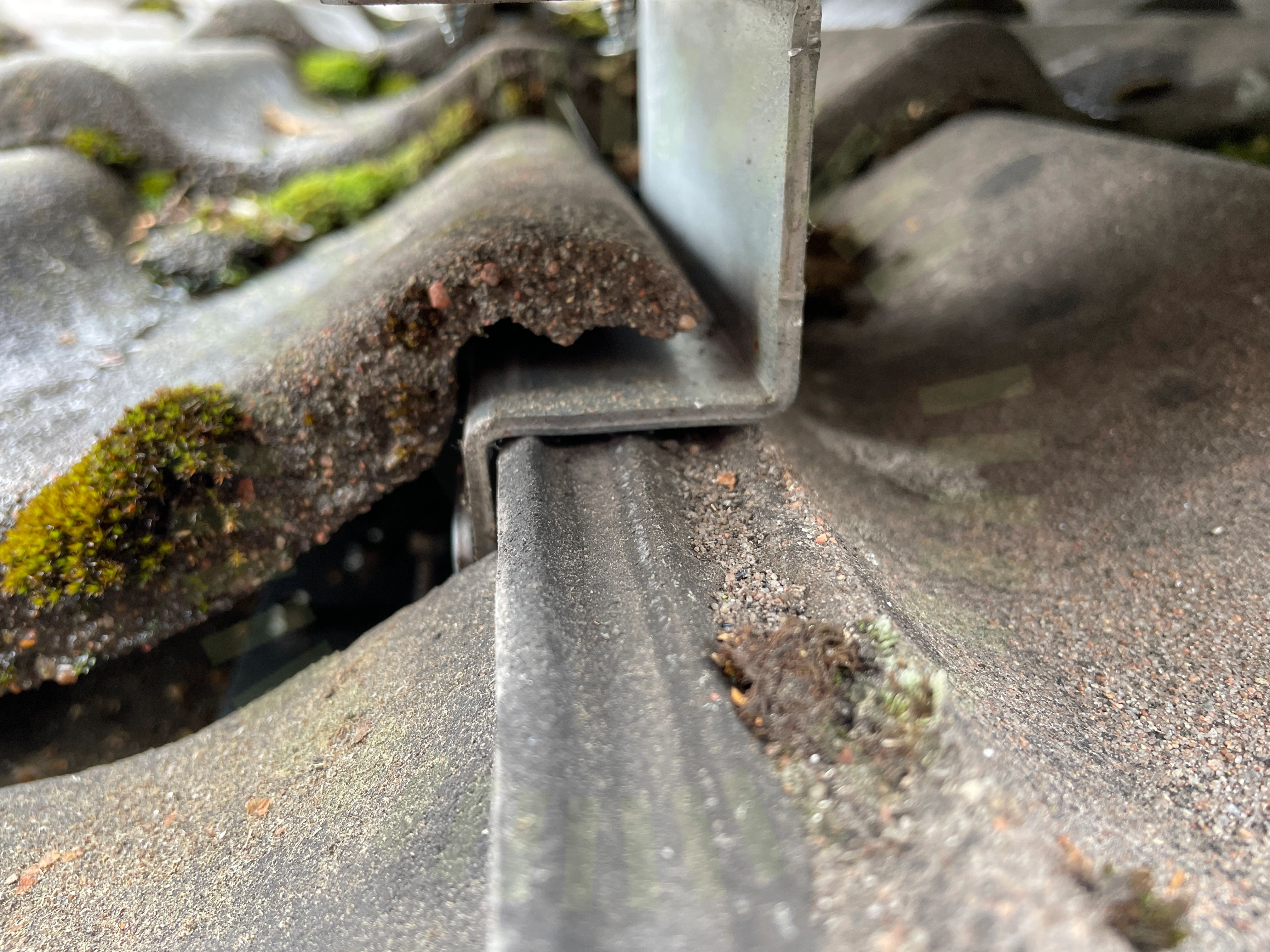

Underliggande takpanna

4.7 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande takpanna. Risk för att pannor spricker.

MA5102 Sid 1 (1) | Version 3 - 221101
Takkrokarnas CC

4.8 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Uppmätt 150 cm.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

15/25
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängTvådelad TakkrokVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Ej tillgängligt vid besiktning

2/25
Skenors avstånd till varandraUnderbyggnad

Plåt, JA Solar: JAM54S31 (395-420) MR

Anmärkningar

4/15

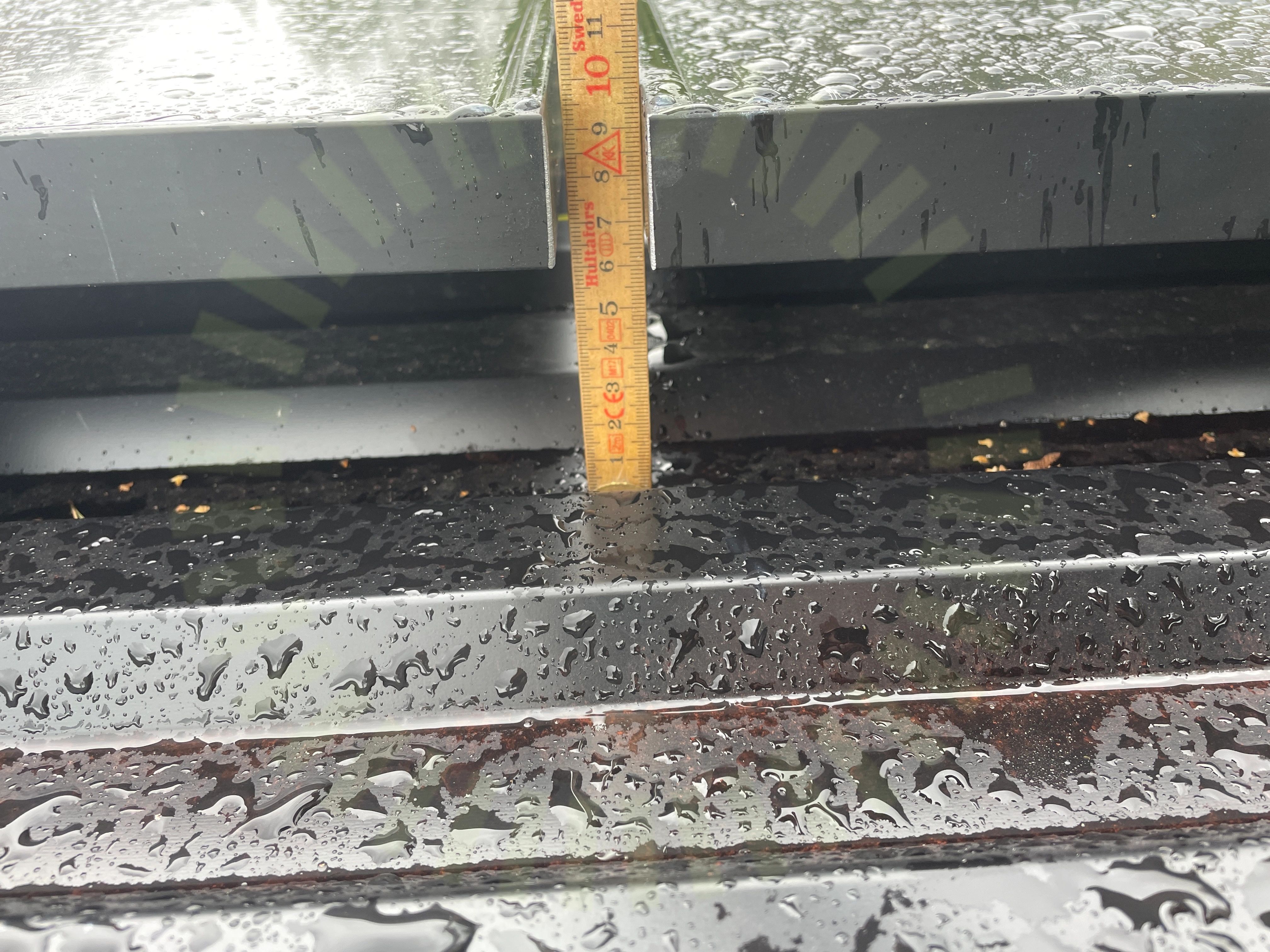

Avstånd till yta

5.1 Avstånd till yta

Inte godkänd

Panelen är placerad för nära kringliggande yta.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 5
Föremål mot bakstycke

5.2 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 5

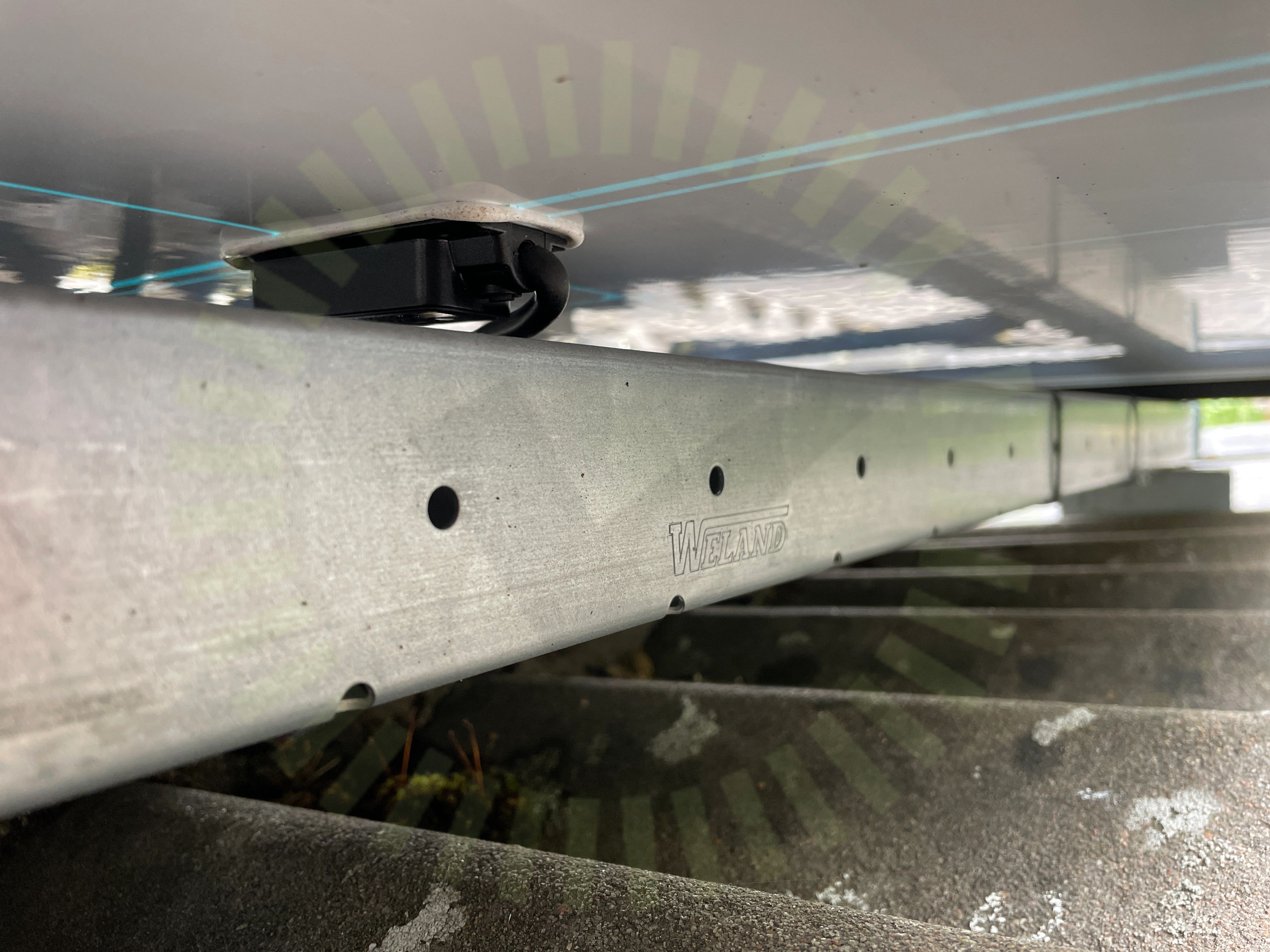

Kopplingslåda

5.3 Kopplingslåda

Inte godkänd

Kablaget dras åt motsatt håll från kopplingslådans öppning och utsätts för stress.

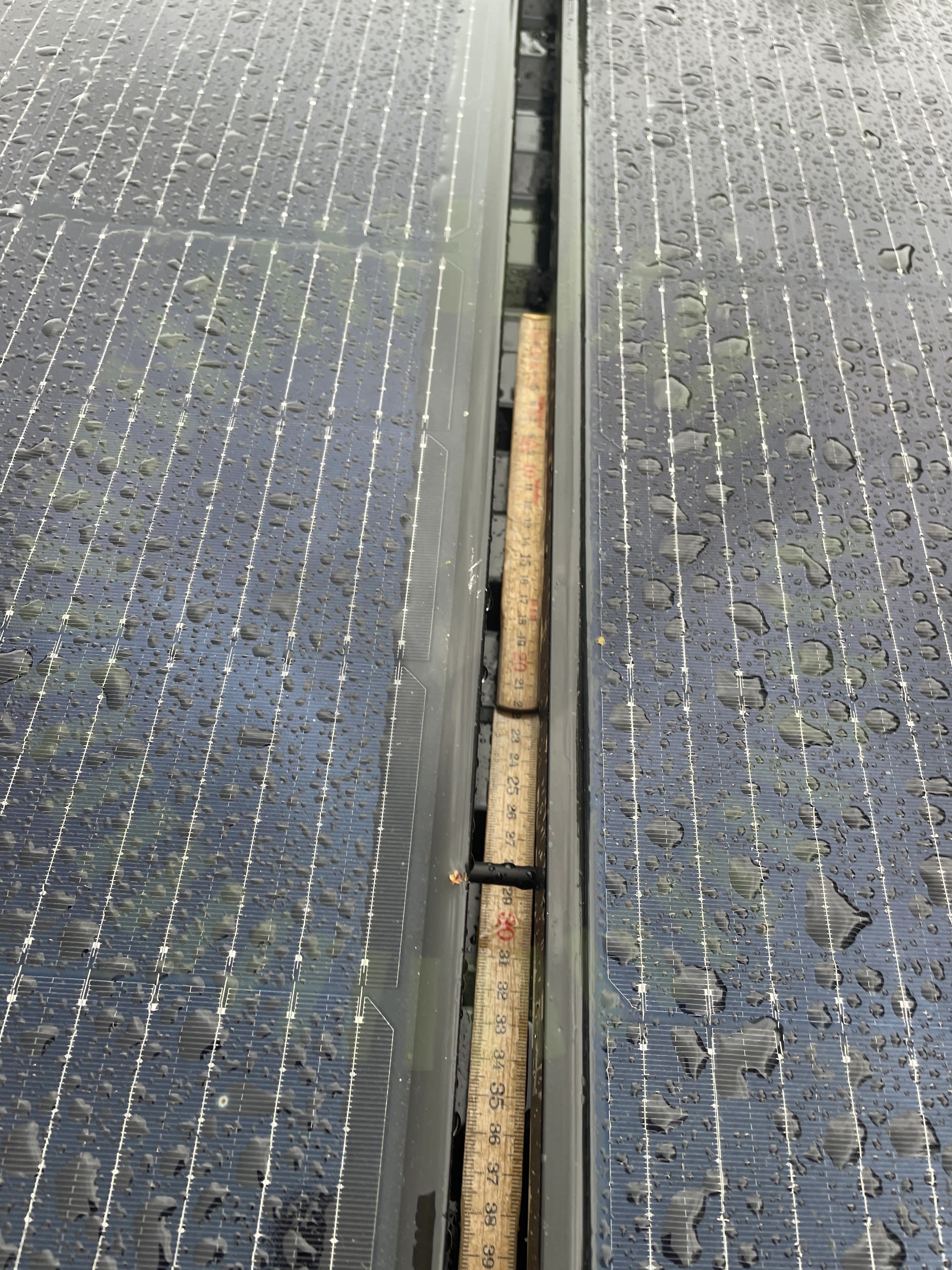

Strängförläggning

5.4 Strängförläggning

Inte godkänd

Strängarnas ledare följer ej varandra och skapar en öppen slinga.

SEK 457. Sida 15

Godkända kontrollpunkter

7/15
Avstånd till havetDräneringshålKlämmornas placeringKlämmornas överlappningPanelramar separeradeSkador på panelSpänningar i ram

Ej tillgängligt vid besiktning

4/15
Förbindelse av kontakterKontaktdonPanelkablagets böjradieStress på kontakter

Plåt, SolarEdge: S-Serie

Godkända kontrollpunkter

4/5
Fastsäkring av produktKompatibilitetKontakterPlacering

Ej tillgängligt vid besiktning

1/5
Dragavlastade

Plåt, Weland Stål: Plåttak

Anmärkningar

4/17

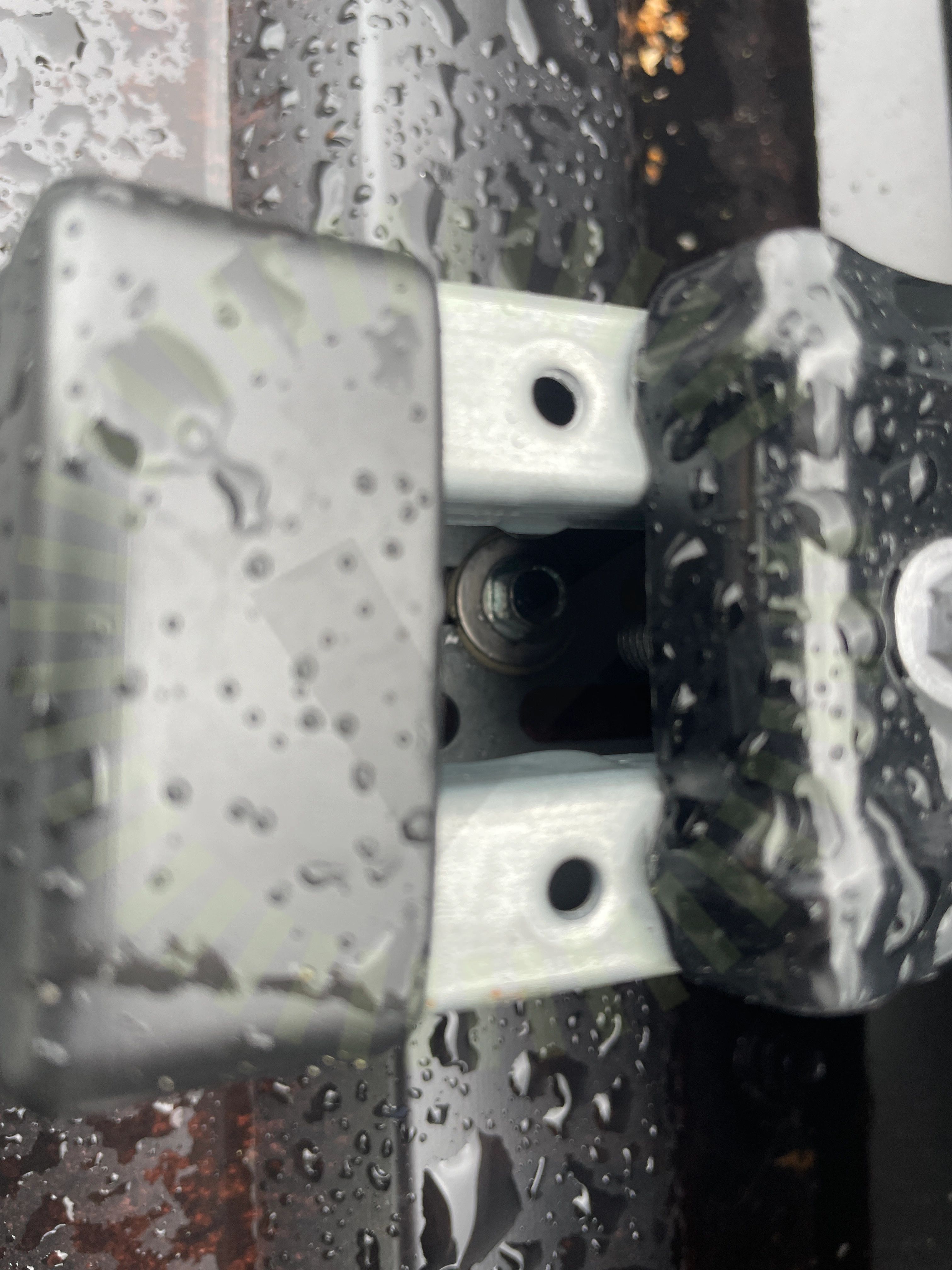

Infästning skena

7.1 Infästning skena

Inte godkänd

Lastberäkning saknas. Kontroll ej möjlig men endast en skruv i första trapets.

MA5101 Sid 1 (1) | Version 4 - 221219
Kabeluppfästning

7.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Hänger långa sträckor utan uppfästning.

Skenskarvar

7.3 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. Skruvar saknas.

MA5101 Sid 1 (1) | Version 4 - 221219

7.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

13/17
Använd skruvDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringSkadorVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Varselmärkning

Anmärkningar

1/5
Informering av solceller

8.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

3/5
Missvisande varselmärkningVarning för backspänningVarning för likspänning

Ej tillgängligt vid besiktning

1/5
Tillförlitligt fäst

Växelriktare

Anmärkningar

1/28

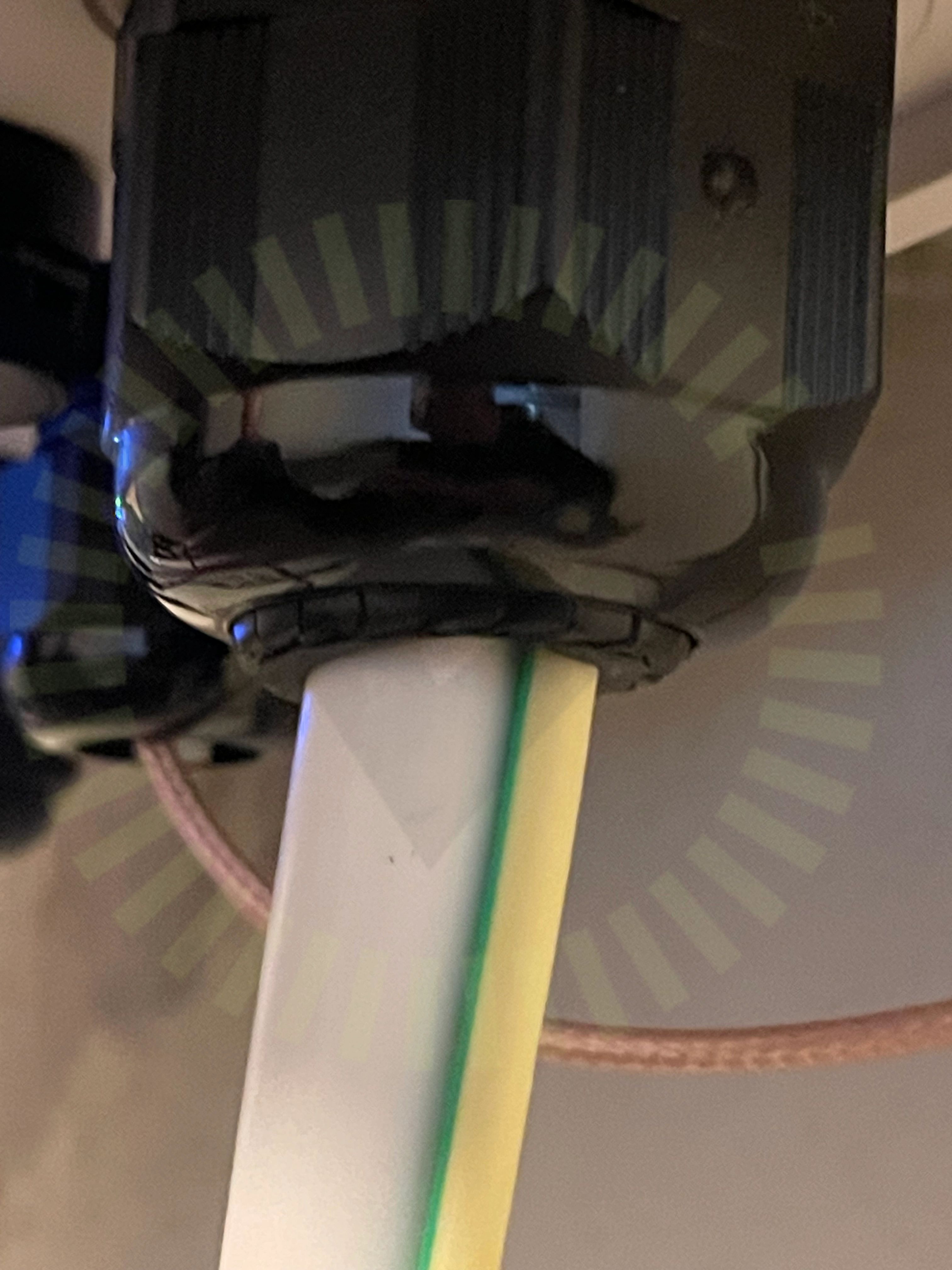

Förskruvning
