Besiktningsrapport

9.4

Installation genom

GoSol Energi

Datum

16 juni 2025

Ort

Saltsjö-Boo, Stockholms län

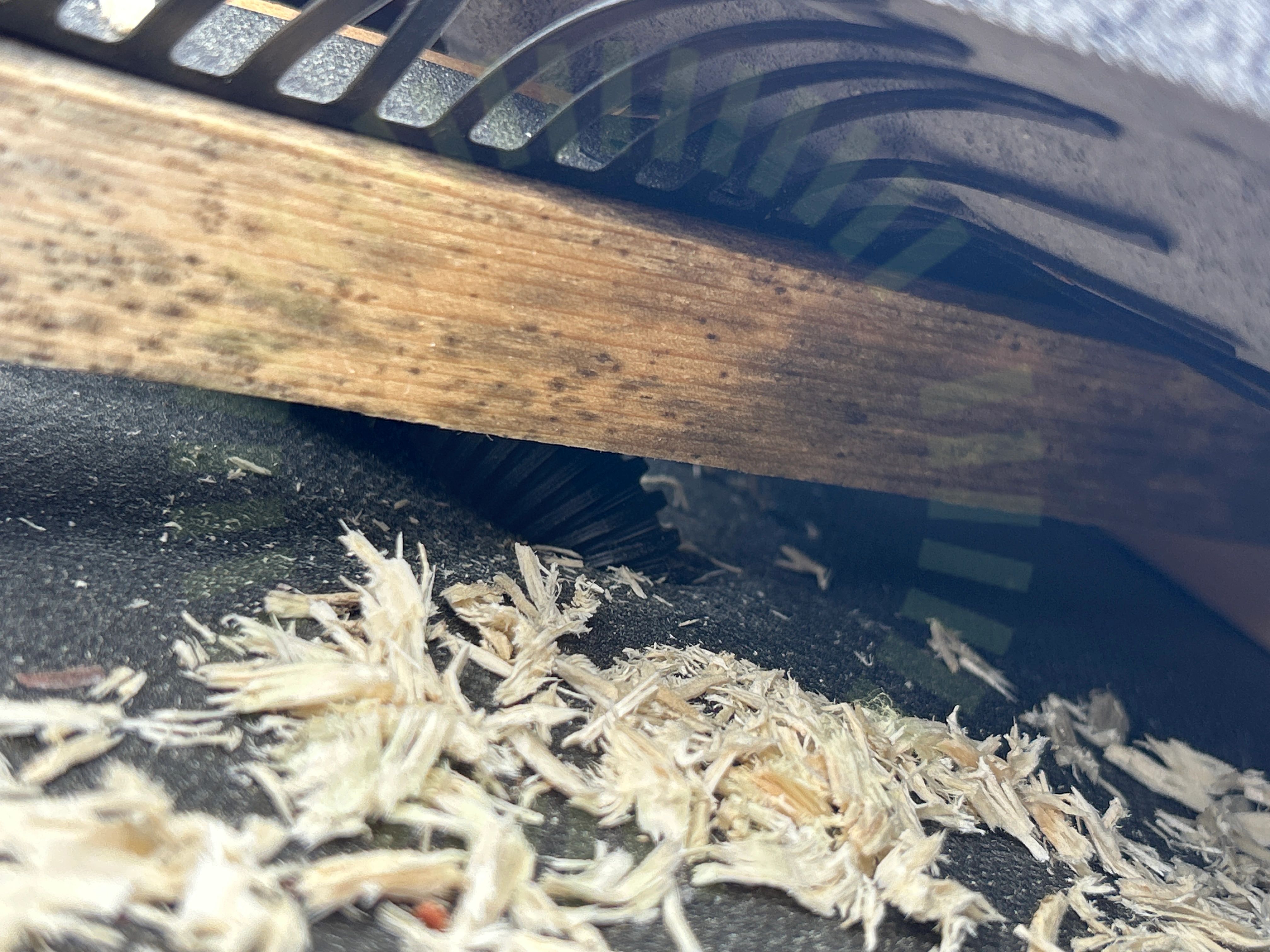

Takkrokarnas CC

Femledarsystem

Underliggande takpanna

+ 2

94% godkända

6% ej godkända

Om installationen

Paneler

AIKO: MAH60Db

Optimerare

Tigo TS4-A-O

Montagesystem

Weland Stål: Råspont

Växelriktare

SigenEnergy: SigenStor EC 5.0-25.0 TP

Tillbehör

Säkerhetsbrytare AC

Tillbehör

Undercentral

Installerad av GoSol Energi som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos

)

Kontrollpunkter

Allmänt (3)Batteri (5)Säkerhetsbrytare AC (7)Tak 1, AIKO: MAH60Db (16)Tak 1, Tigo TS4-A-O (5)Tak 1, Weland Stål: Råspont (22)Undercentral (6)Varselmärkning (4)Växelriktare (36)

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar dokumenterade genom att fotografera mätinstrument. Det är inte tydligt vilken sträng som är vilken. Mätning saknas helt för en av strängarna.

Godkända kontrollpunkter

2/3

Avtal

Strängschema

Batteri

Godkända kontrollpunkter

5/5

Kåpor

Placering bärighet

Sammansättning av komponenter

Skador

Tillgång till batteriet

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytare

Egenskaper

Identifiering

Infästning

Kabelinföringar

Placering Säkerhetsbrytare

Skada vid brytare

Tak 1, AIKO: MAH60Db

Anmärkningar

1/16

4.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

AIKO PV Module Installation Manual Dual Glass Module, version 202502 sid 18.

Godkända kontrollpunkter

15/16

Avstånd till hav

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas storlek

Klämmornas överlappning

Kontaktdon

Kopplingslåda böjradie

Panelkablagets böjradie

Panelramar separerade

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1, Tigo TS4-A-O

Godkända kontrollpunkter

5/5

DC Kontakter

Fastsäkring av produkt

Infästning

Kabeluppfästning

Skada

Tak 1, Weland Stål: Råspont

Anmärkningar

3/22

6.1 Takgenomföring

Inte godkänd

Underlagspapp är inte tätad.

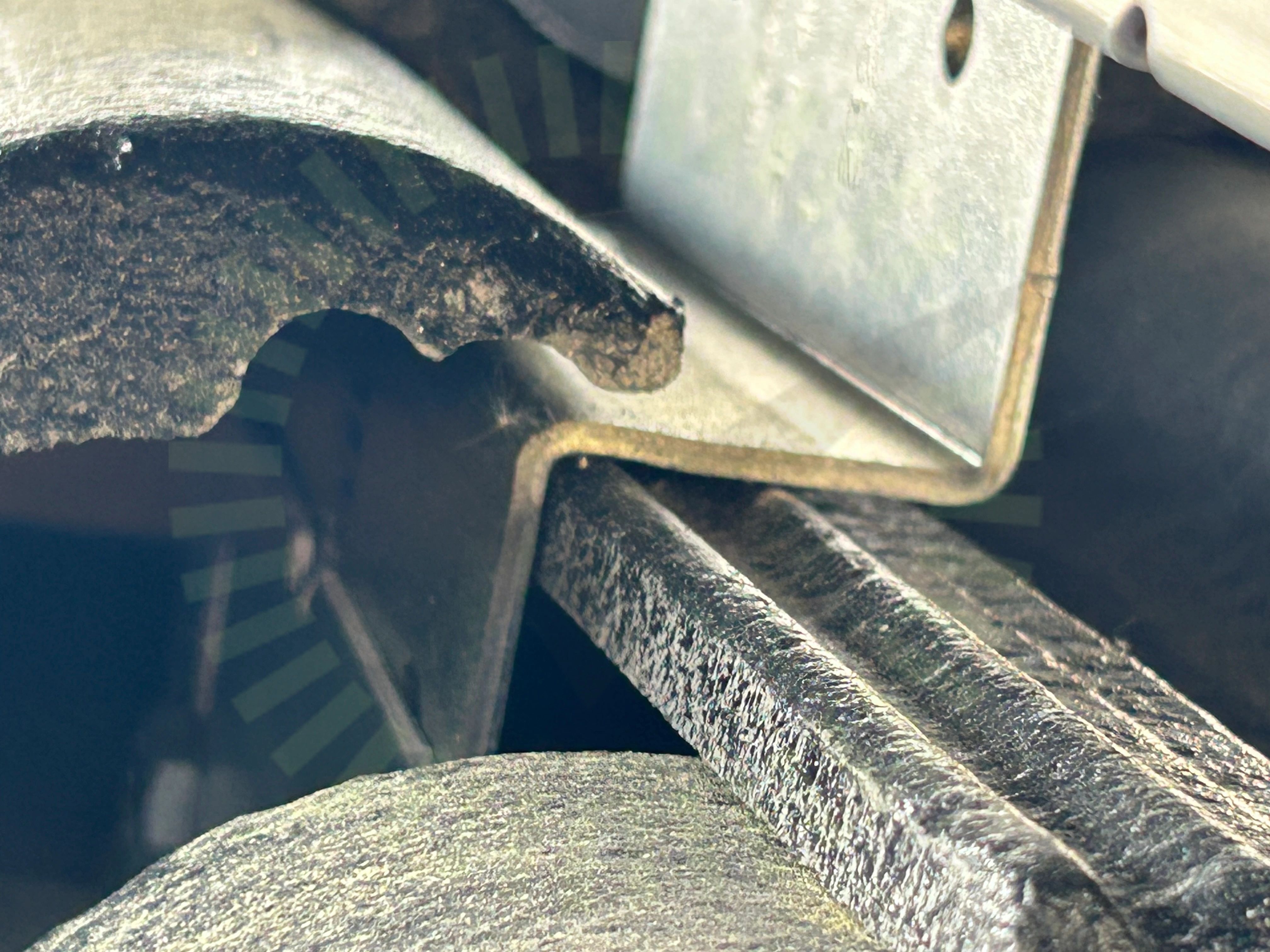

6.2 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande takpanna.

MA5102 Sid 1 (1) | Version 3 - 221101

6.3 Takkrokarnas CC

Inte godkänd

Takkrokarnas avstånd till varandra överstiger måttet angivet i Snö- och vindlastberäkningen. Antalet infästningar uppfyller inte lastberäkningens krav. Gäller garagetak.

Snö- och vindlastberäkning

Godkända kontrollpunkter

19/22

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmor rätt förläggning

Mittklämmor

Placering

Potentialutjämningsledare

Råspontsinfästning

Skador

Skenornas infästning

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Tvådelad Takkrok

Underbyggnad

Väderbeständigt material

Ändklämmor skena

Undercentral

Anmärkningar

1/6

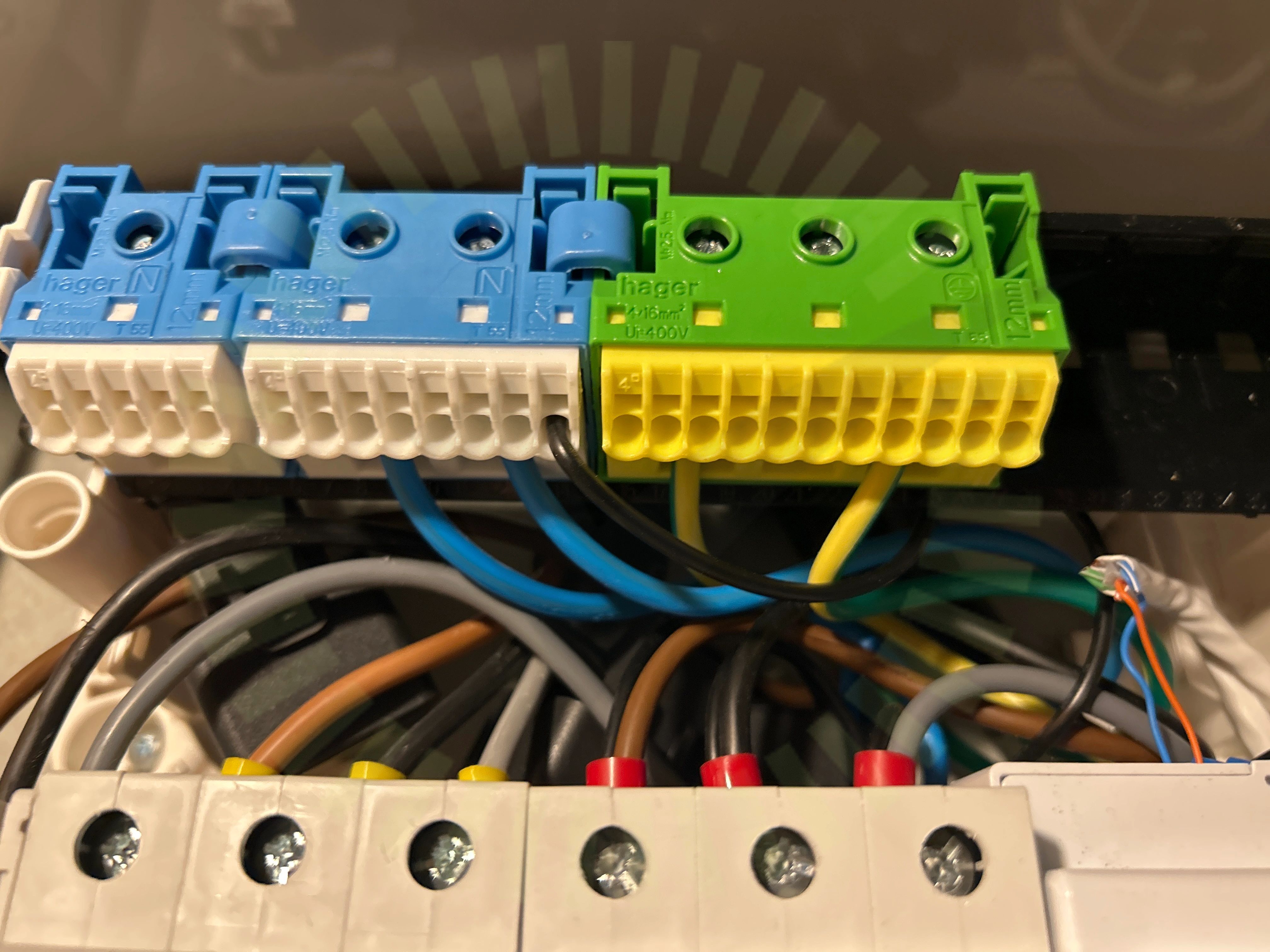

7.1 Femledarsystem

Inte godkänd

N- och PE-plint är byglade trots att installation är utförd med femledare.

Godkända kontrollpunkter

5/6

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

1/36

9.1 Bakomliggande material

Inte godkänd

Bakomliggande material uppfyller inte tillverkarens krav.

SigenStor- Series Installation Guide_EN, Version: 05, Sida 10

Godkända kontrollpunkter

31/36

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd närliggande objekt

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Ström

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Max total effekt

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Växelriktarens IP klassning

Ej tillgängligt vid besiktning

4/36

DC Max Spänning

DC Min Spänning

Genomföringar

Strängdesign
