1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
7.8
Installation genom
Evify
Datum
21 maj 2026
Ort
Sollentuna, Stockholms län
82% godkända18% ej godkända
Om installationen
PanelerLongi: LR7-54HVD
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareSAJ: HS3-(5-13K)-T2-(W/G)-(B/P)X (ink batteri)
TillbehörUndercentral
TillbehörCHINT: SAJ DTSU666
Installerad av Evify som har ett medelhögt snittbetyg på 8.3 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/31.2 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3Avtal
Batteri
Anmärkningar
2/2

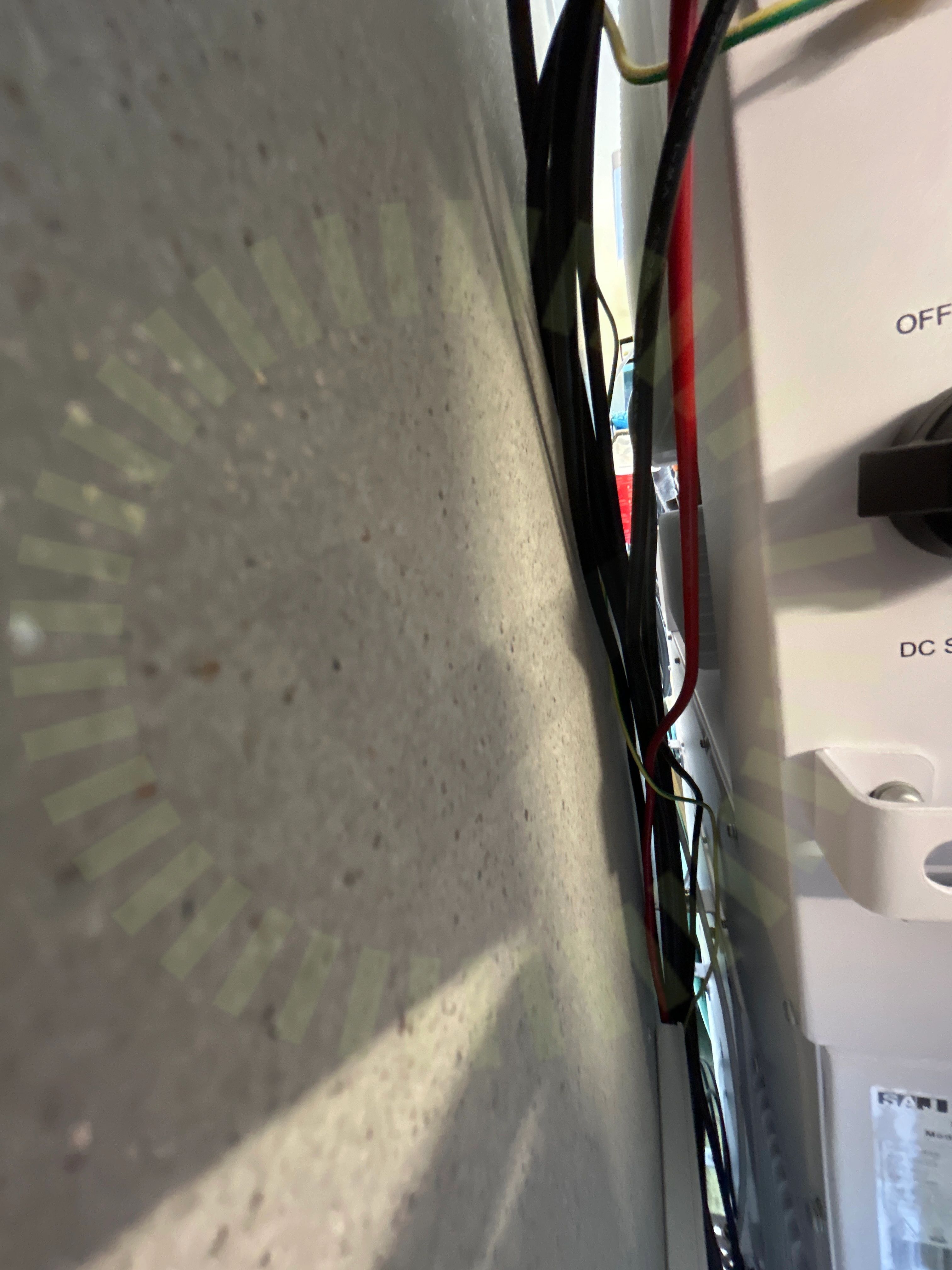

2.1 Uppgöstning av kablage
Inte godkändKablaget är inte uppfäst så det har tillräckligt stöd. Hänger löst bakom batteri.

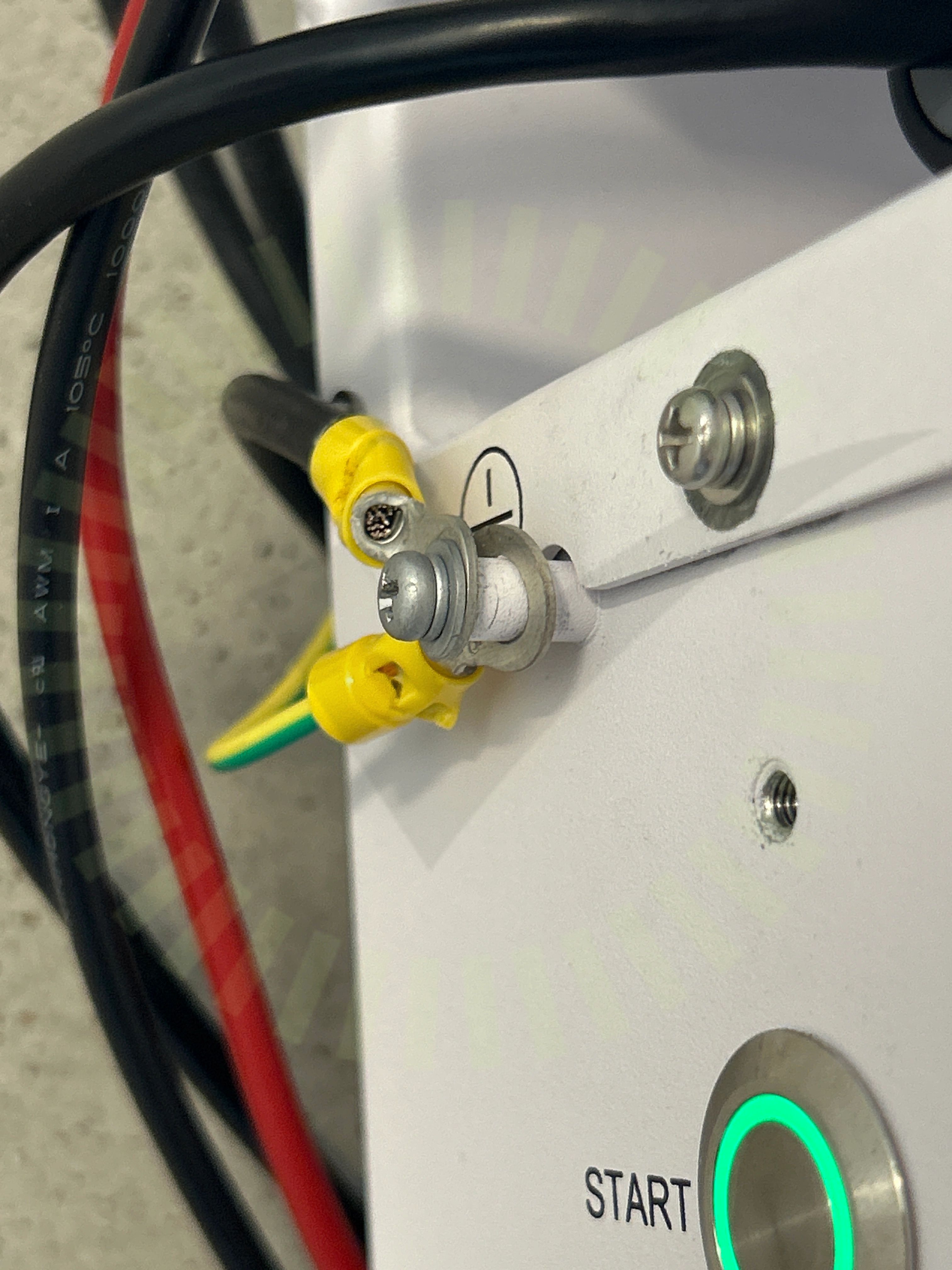

2.2 Jordning
Inte godkändJordledare mellan batteri och växelriktare sitter löst på växelriktaren. Jordledarens area understiger matningens kabelarea.
Smartmätare
Anmärkningar
1/5

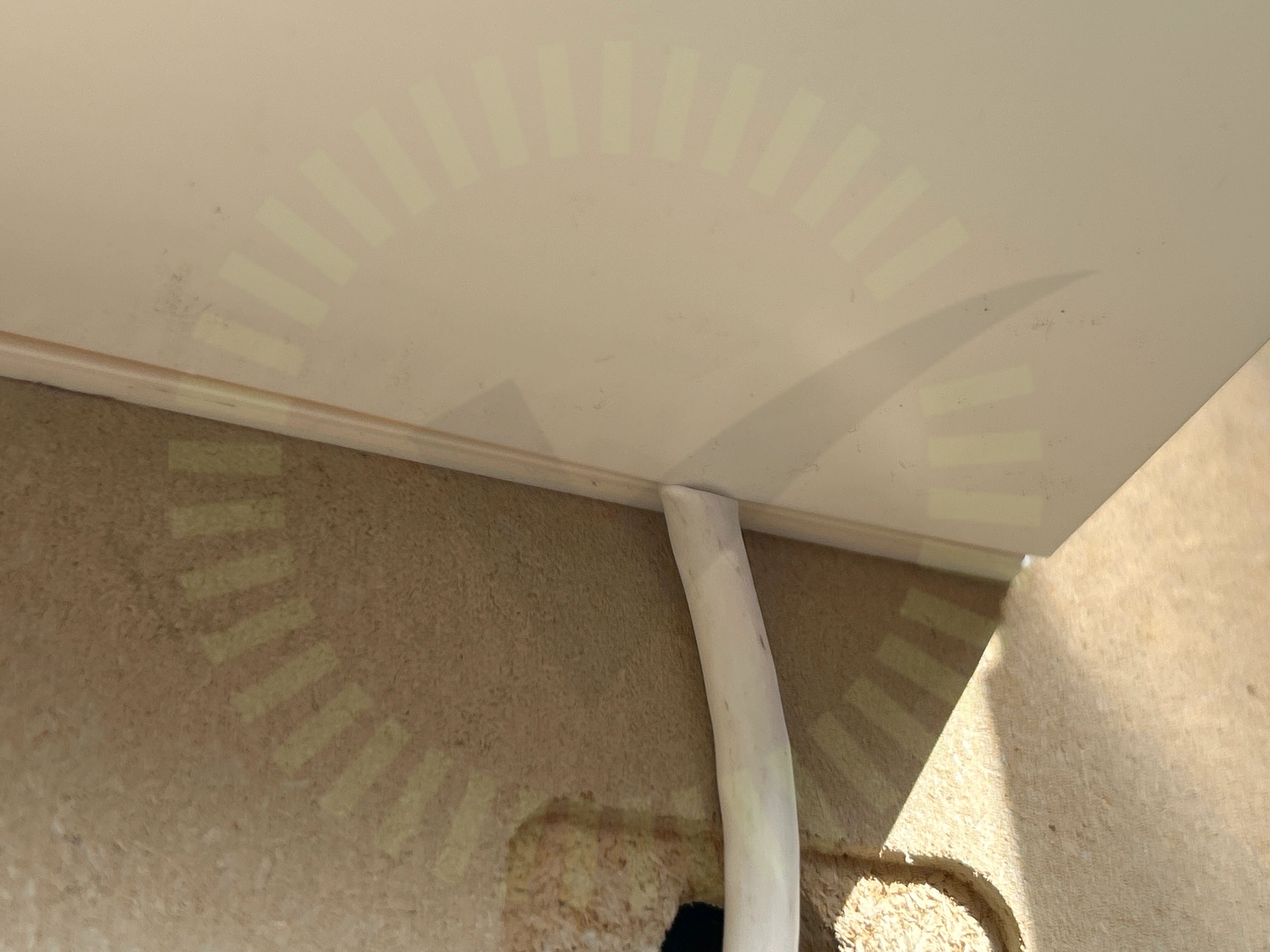

3.1 Skador signalkablage
Inte godkändSignalkablage för smartmätare ligger klämd i kapsling.
Godkända kontrollpunkter
3/5Anslutning av CT klämmorMatning till smartmätareSignalkabel till växelriktaren
Ej tillgängligt vid besiktning
1/5Placering av CT klämmor
Tak 1: Longi: LR7-54HVD
Anmärkningar
2/17

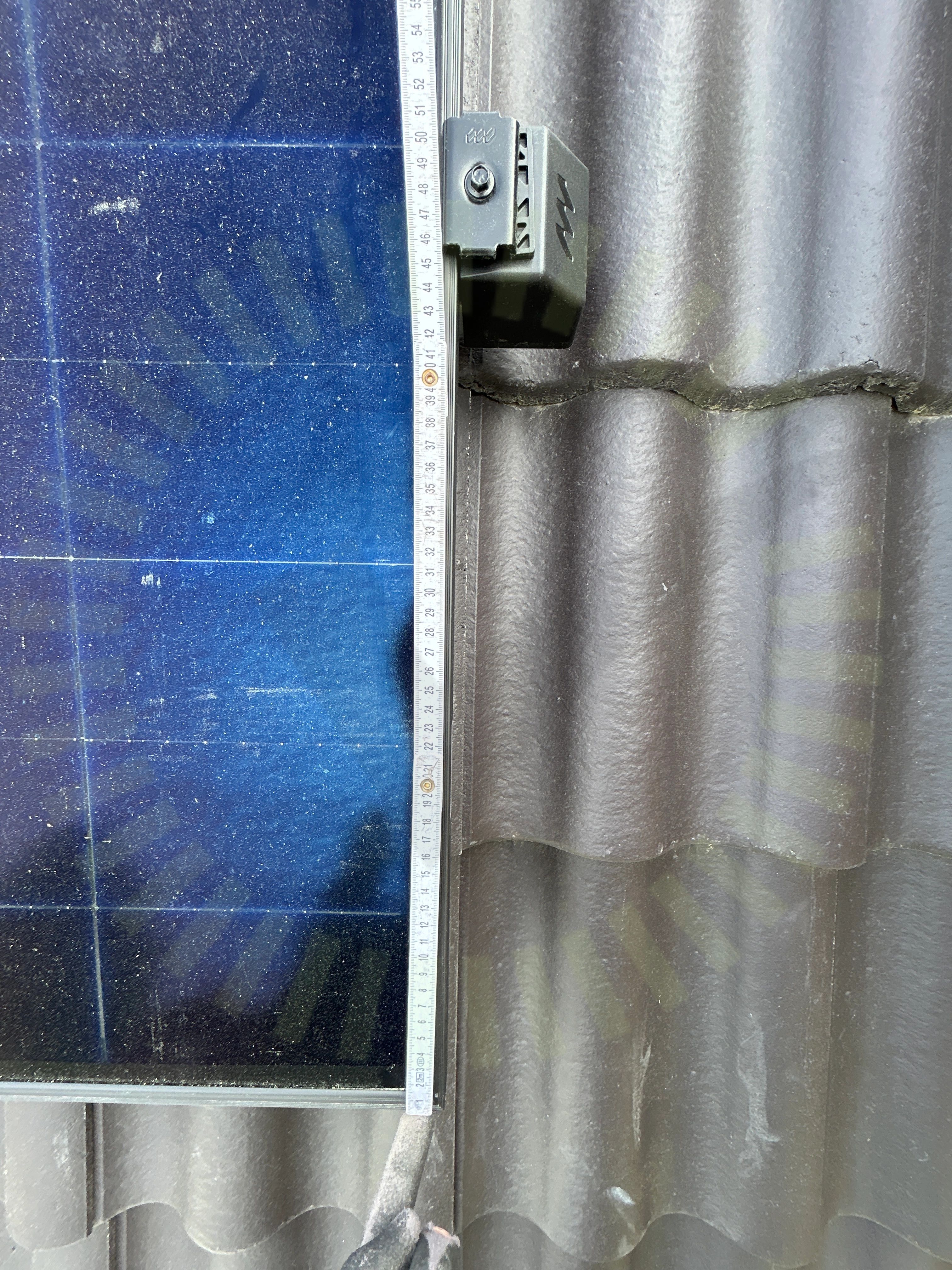

4.1 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
Installation Manual for LONGi Solar PV Modules (DGBG Only) V2.0 202508-1, Sida 15

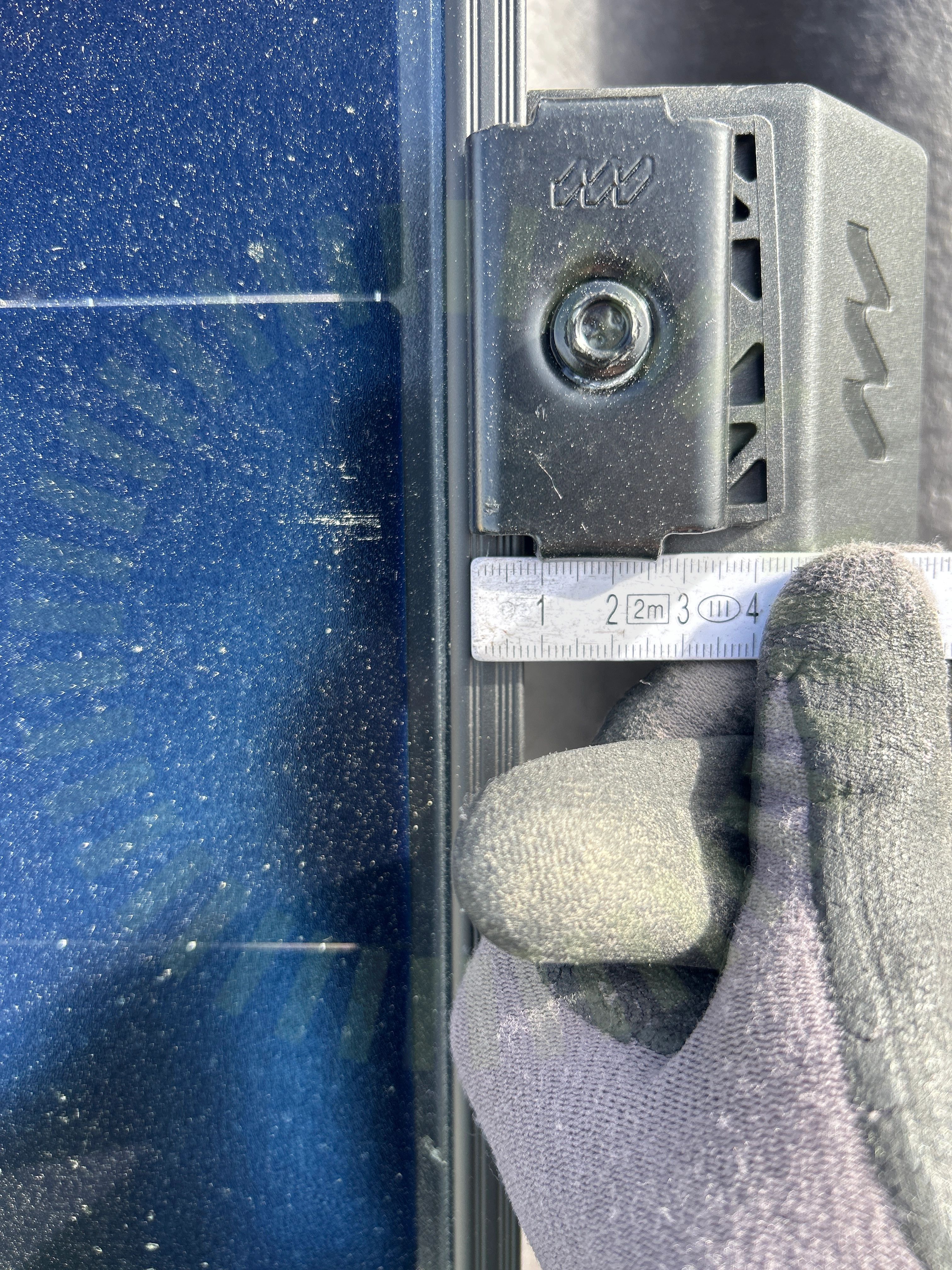

4.2 Klämmornas överlappning
Inte godkändPanelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.
Installation Manual for LONGi Solar PV Modules (DGBG Only) V2.0 202508-1, Sida 12
Godkända kontrollpunkter
15/17Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas storlekKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1: Nordmount Panntak: Bärläkt
Anmärkningar
3/235.1 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar
5.2 Takkrokarnas CC
Inte godkändSnö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.
Snö- och vindlastberäkning

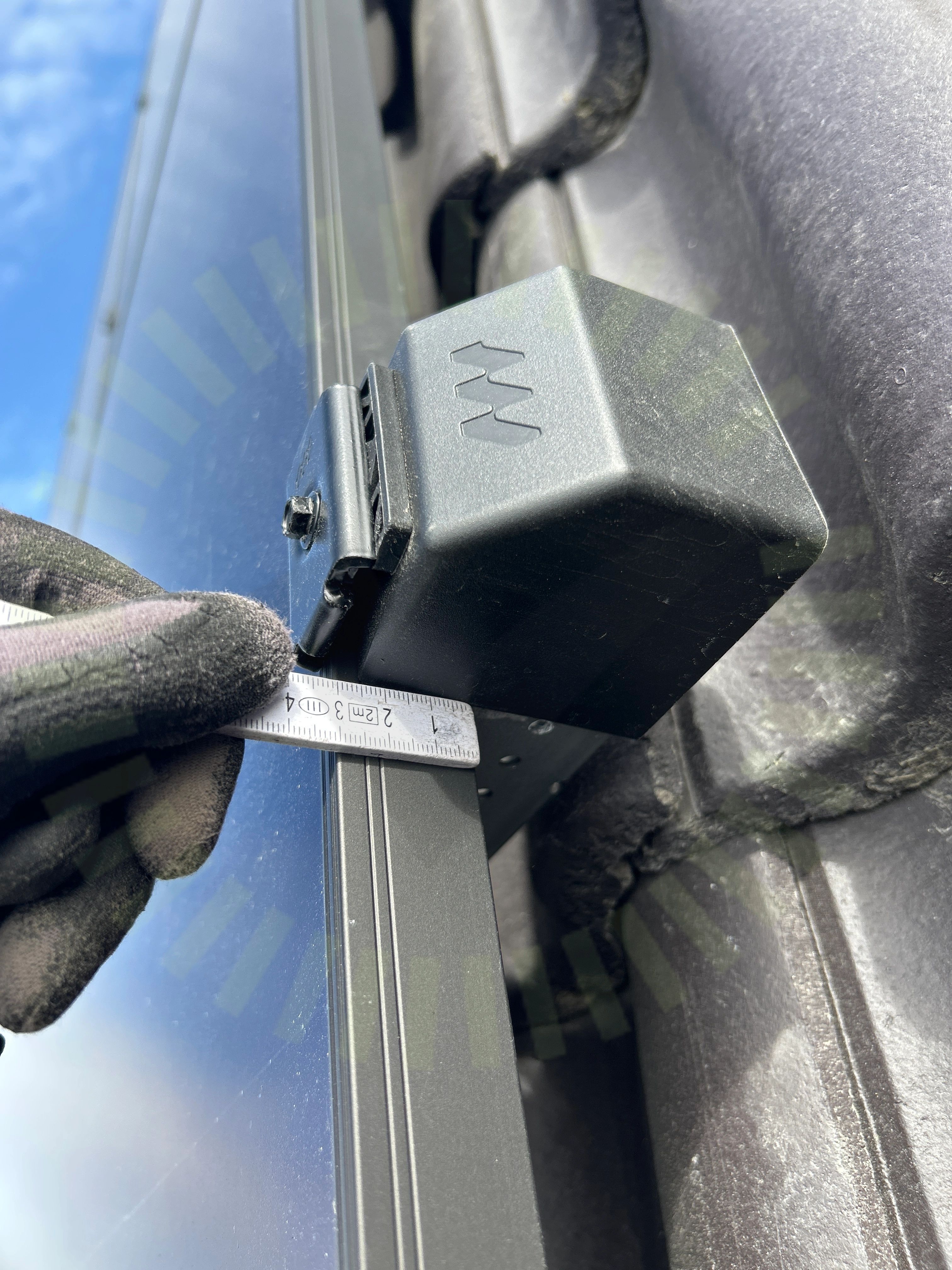

5.3 Ändklämmor
Inte godkändÅndkåpans plastflik ska brytas av vid installation med 30mm panelram.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning Version 1.8, Sida 6-7
Godkända kontrollpunkter
20/23Använd skruvBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndTakgenomföringUnderliggande takpannaVäderbeständigt material
Undercentral
Anmärkningar
1/6
6.1 PEN-ledare
Inte godkändInstallation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.
SS 436 40 00, utgåva 4 (543.4.1)
Godkända kontrollpunkter
5/6InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
8/45

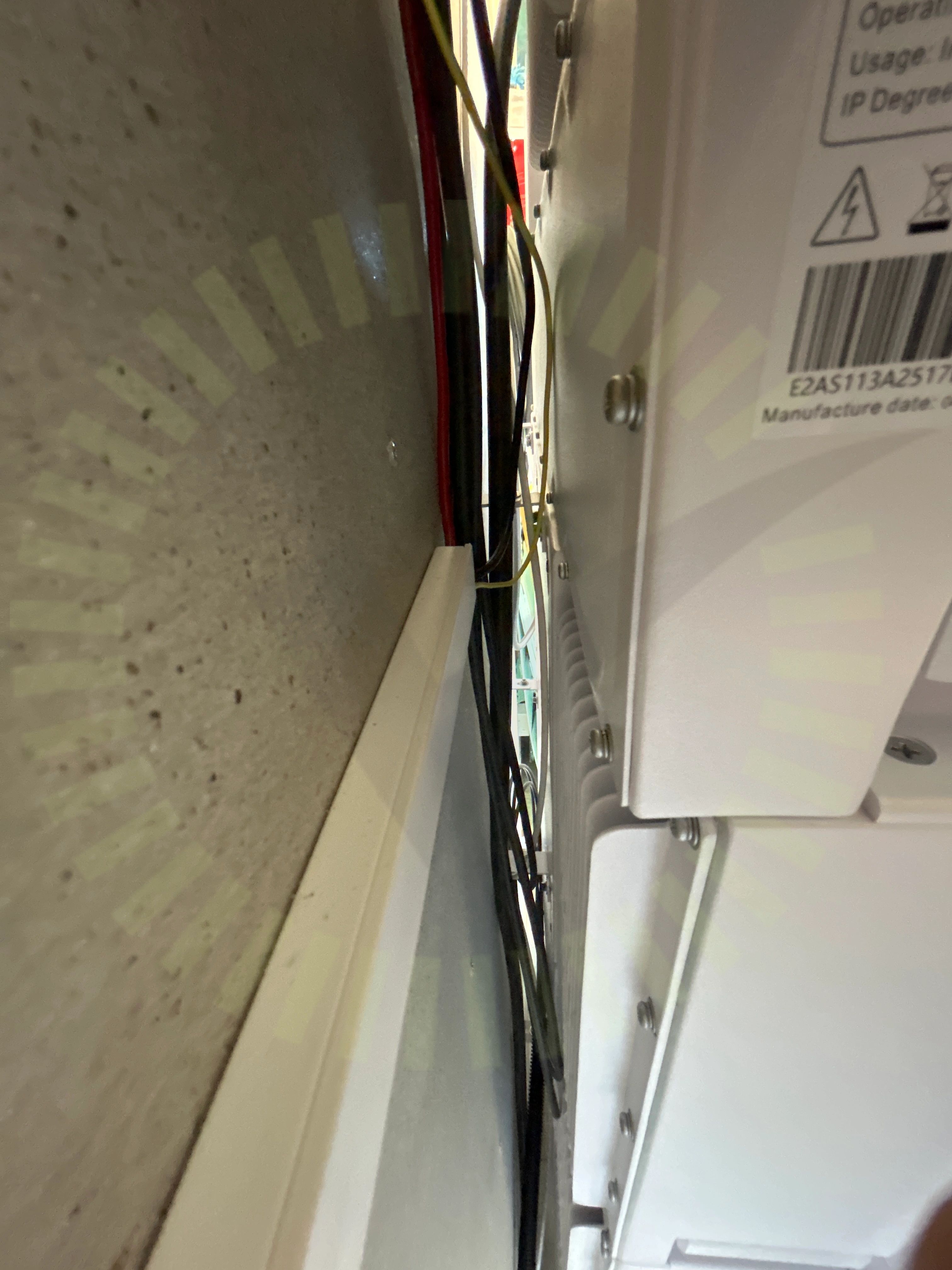

7.1 AC Kablage förläggning
Inte godkändInfästningspunkter för AC kablage är inte gjord med lämpliga mellanrum. Hänger löst bakom batteri.
SS 436 40 00 (522.8.4)

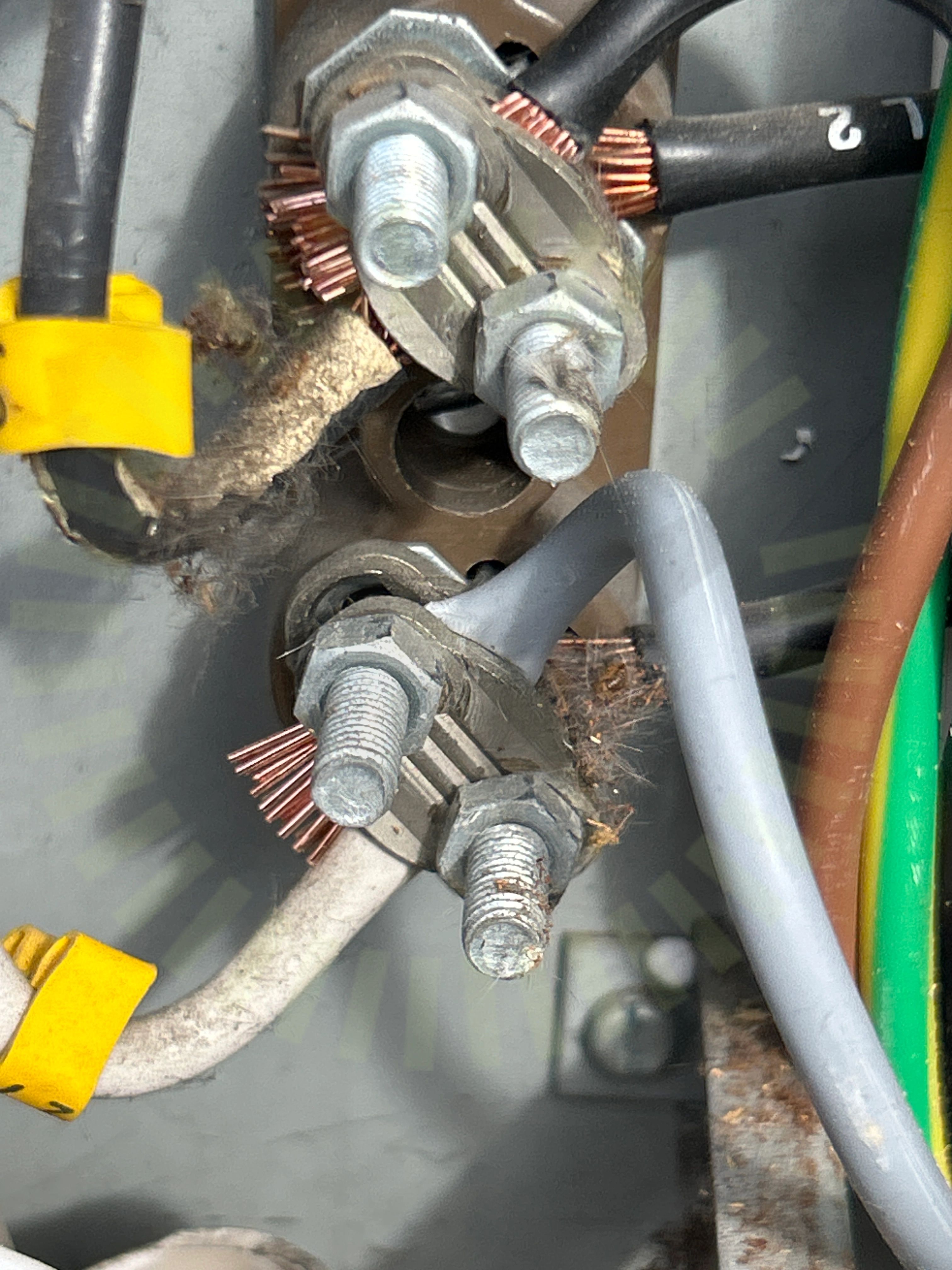

7.2 Anslutning av ledare
Inte godkändIsolering klämd i plint.
SS 436 40 00 (134.1.4)

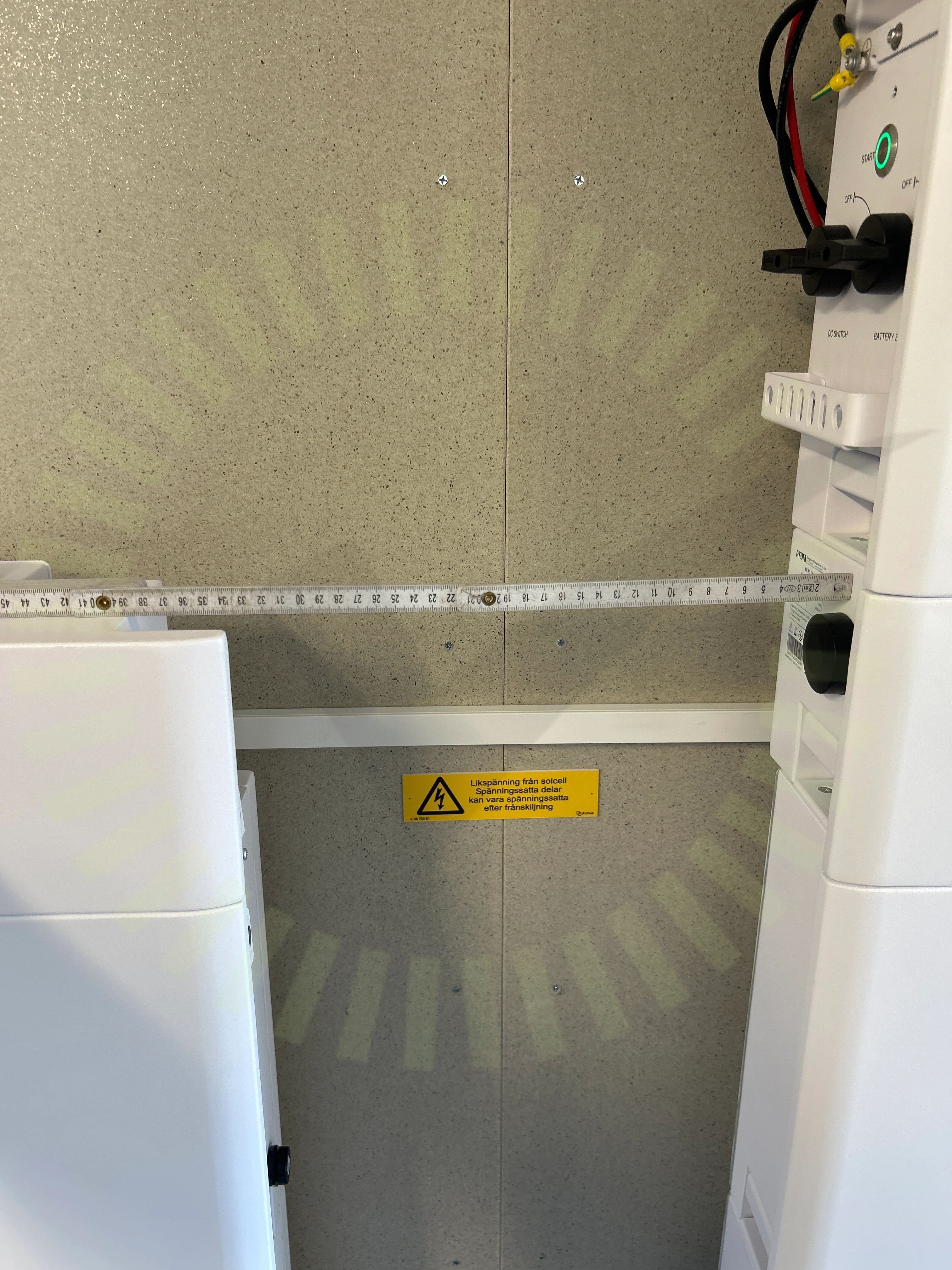

7.3 Batteritorn
Inte godkändAvståndet mellan vattentornen stämmer inte med tillverkarens anvisningar.
SAJ: HS3 Series User Manual V3, sid 63

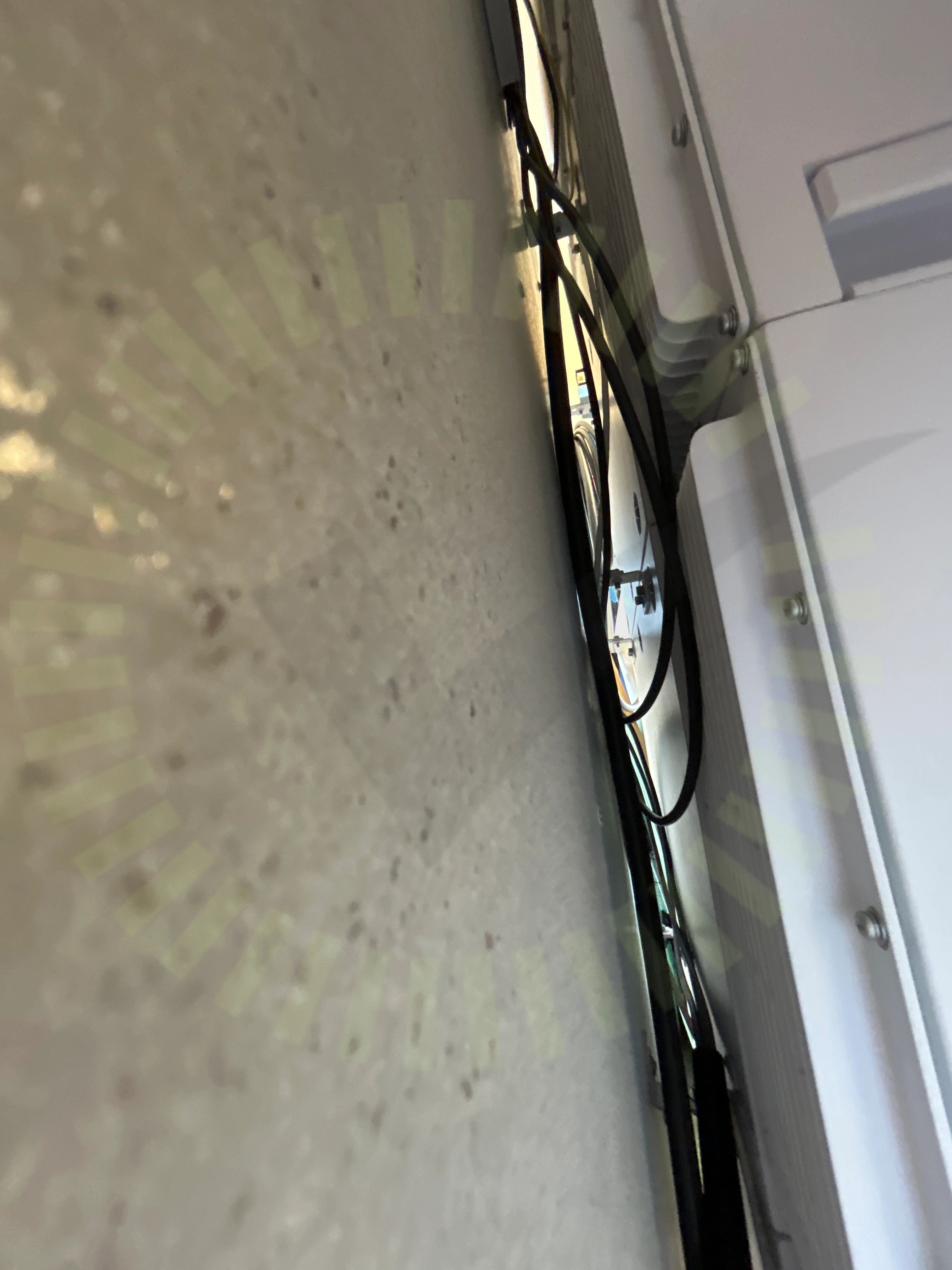

7.4 DC Kablage förläggning
Inte godkändKablaget är inte uppfäst så det har tillräckligt stöd. Hänger löst bakom batteri.
SS 436 40 00 (522.8.4)
7.5 Dubbel matning
Inte godkändHuvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.
SS 436 40 00 (312.2.1.2 / 512.1.2)

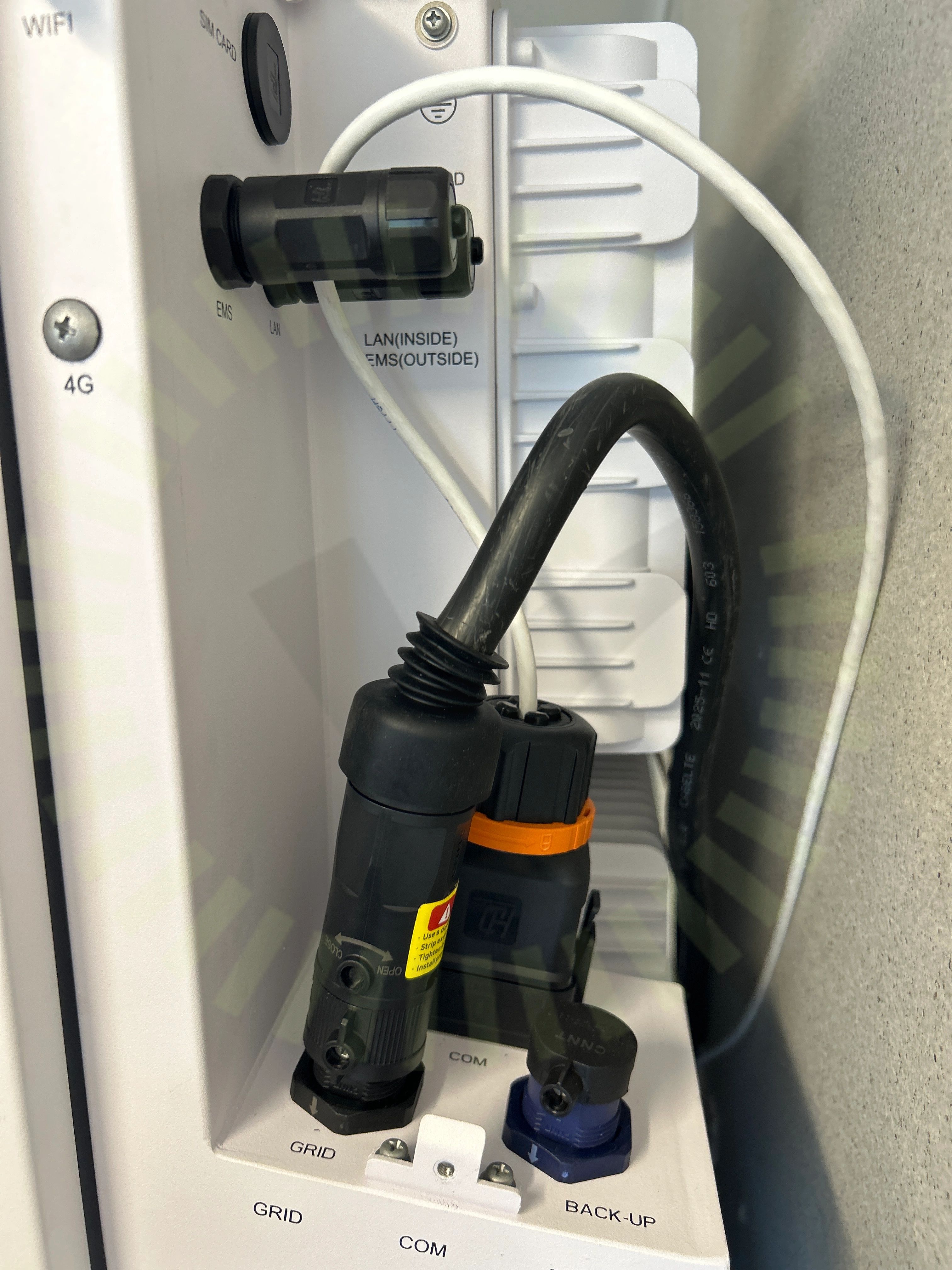

7.6 Signalkabel
Inte godkändKommunikation ej installerad enligt tillverkarens anvisningar med medföljande kommunikationskit.
SAJ: HS3 Series User Manual V3, sid 75

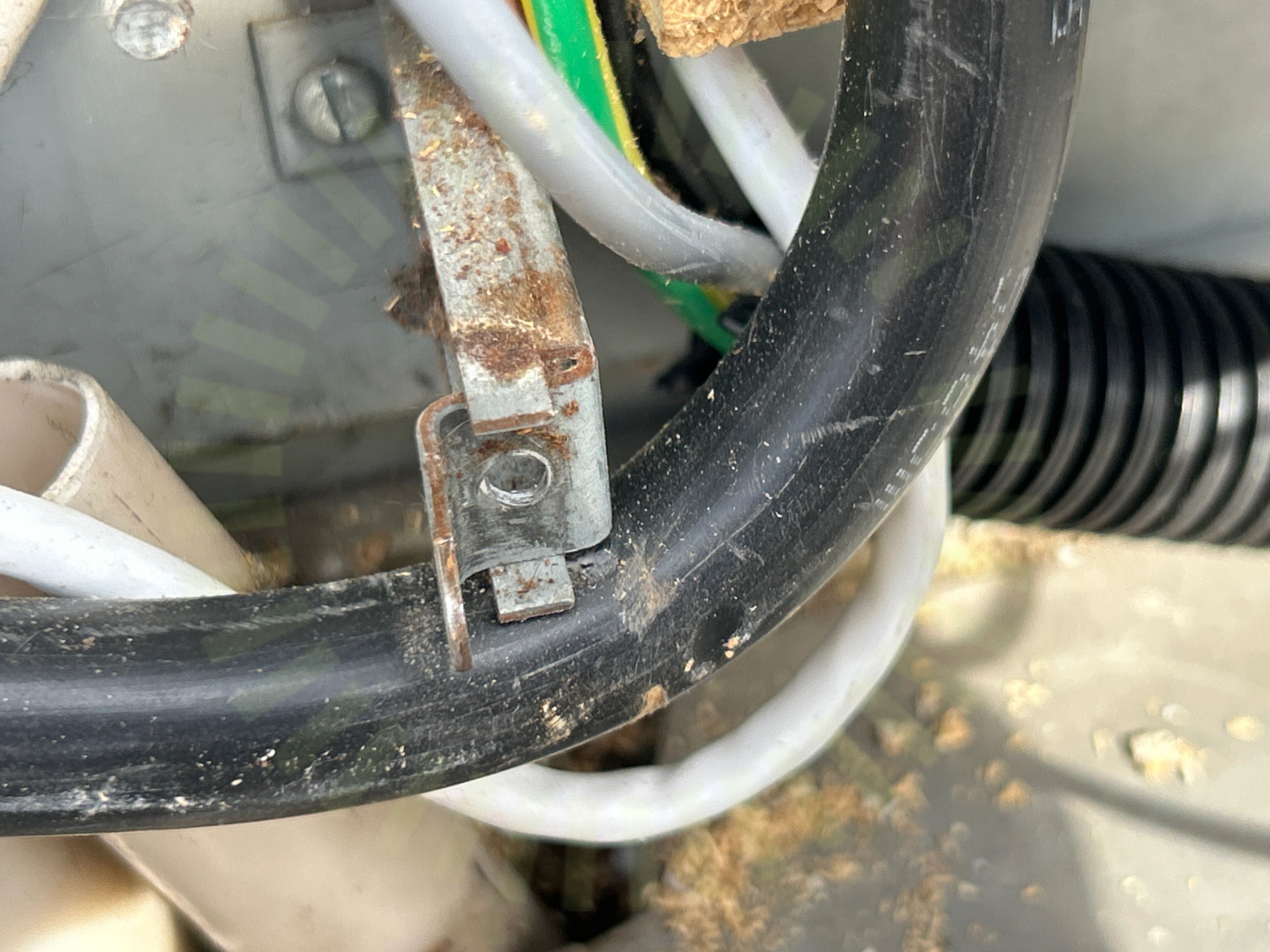

7.7 Skarp kant
Inte godkändKablage ligger mot skarp kant.
7.8 Jordning av komponenter
Inte godkändJord saknas till växelriktaren.
SAJ: HS3 Series User Manual V3, sid 87
Godkända kontrollpunkter
34/45Anslutning av växelriktareAvstånd närliggande objektDC anslutning DC Kablage egenskaperDC Kablage skyddDC KontakterDC Max StrömEnkelisolerade ledareFastsäkring av produktFunktionsjordFörskruvningHuvudsäkringIdentifieringInformering av solcellerInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlacering av batteriSkadat kablagePlaceringSammansättning av komponenterSmartmätareStress på kontakterStrömbrytare ACSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
3/45DC Max SpänningDC Min SpänningSträngdesign
Växelriktare
Anmärkningar
1/1

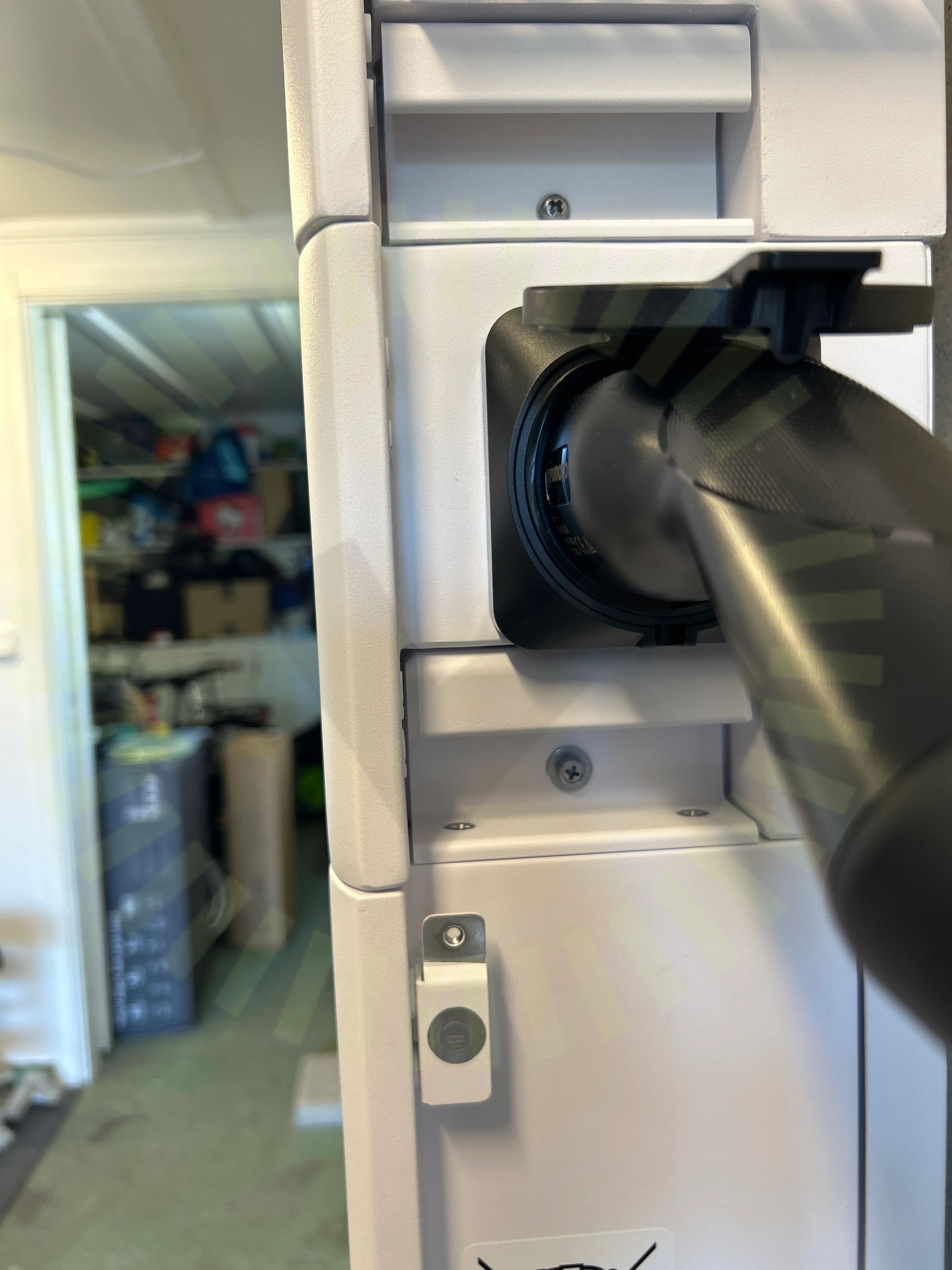

8.1 EV-laddare
Inte godkändJordningsplattor saknas vid EV-laddaren.
SAJ: HS3 Series User Manual V3, Sida 45
