Besiktningsrapport

7.1

Installation genom

GoSol Energi

Datum

17 april 2023

Ort

Bålsta, Uppsala län

Jordning av chassi

AC kablage skada

Läktinfästning

+ 6

83% godkända17% ej godkända

Om installationen

Paneler DMEGC: DM(XXX)M10-72HBB/-V

MontagesystemK2 SingleRail med MAFI infästning

VäxelriktareGroWatt: MOD 10-15KTL3-X

TillbehörElmaterial: Kapsling

Installerad av GoSol Energi som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Tak 1, DMEGC: DM(XXX)M10-72HBB/-V

Anmärkningar

4/16

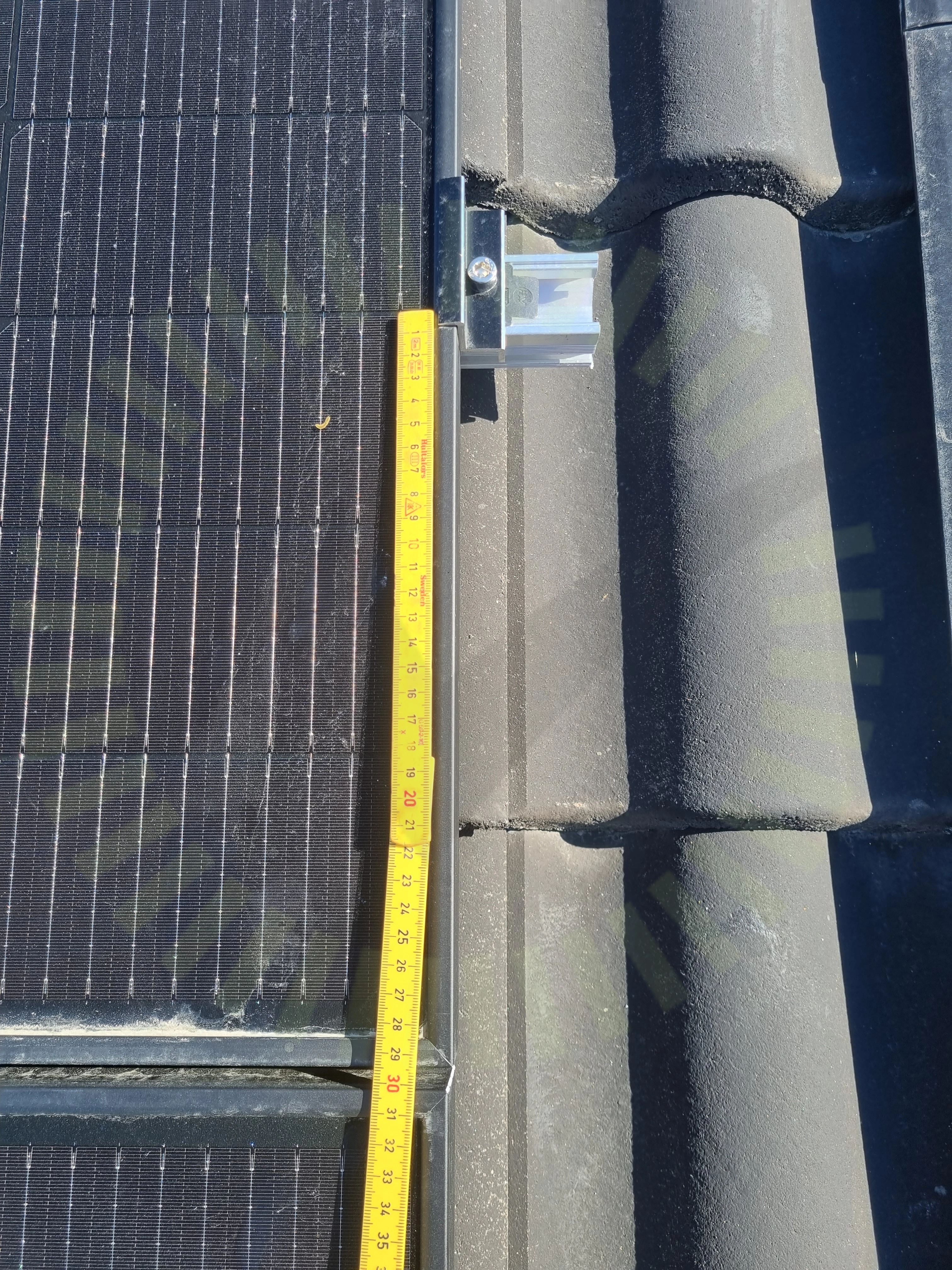

2.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 10.

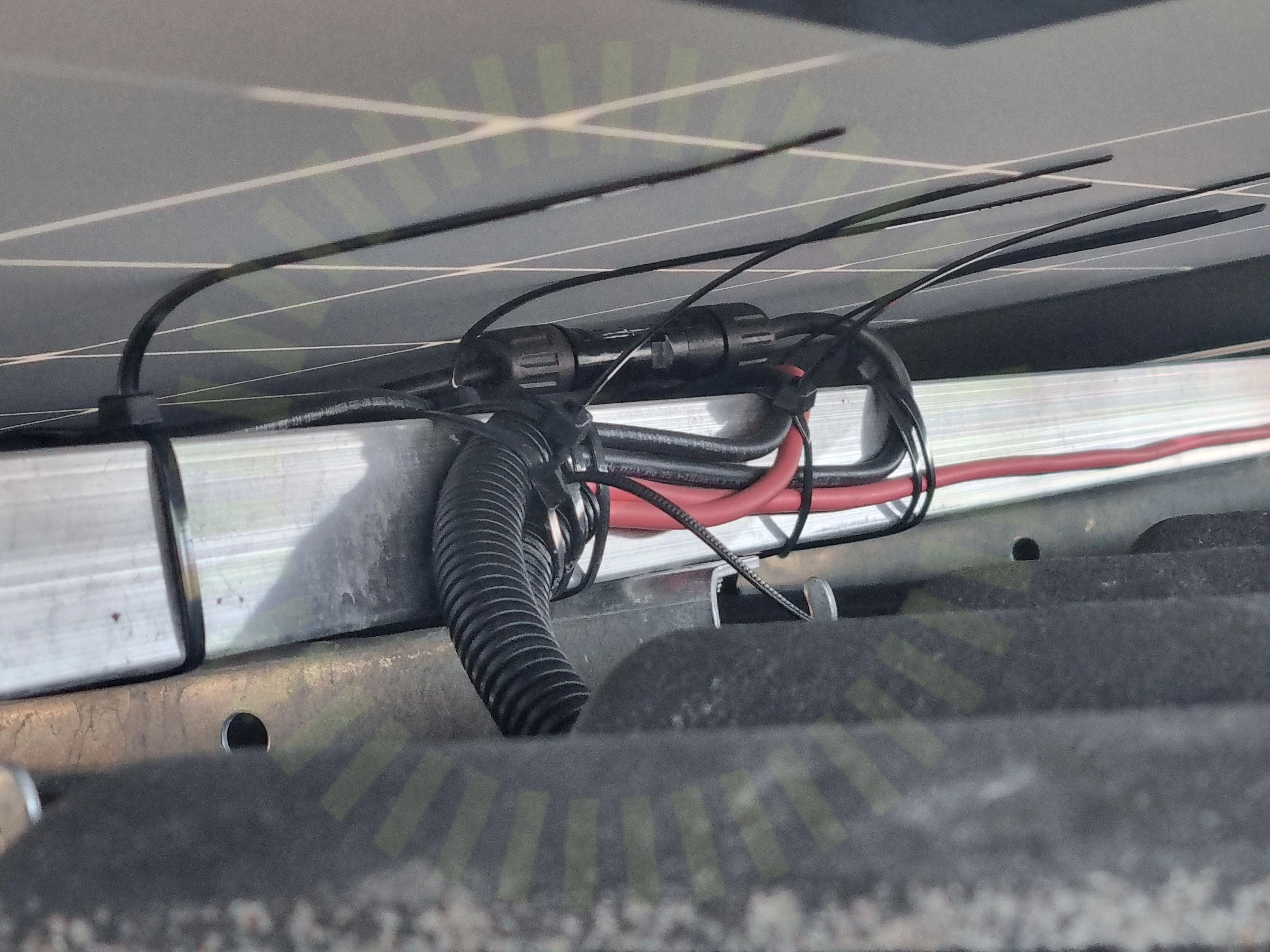

2.2 Föremål mot bakstycke

Inte godkänd

Kontakt ligger klämd mellan skena och panelens bakstycke. Ligger ovanpå kablar så den når bakstycket.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 4

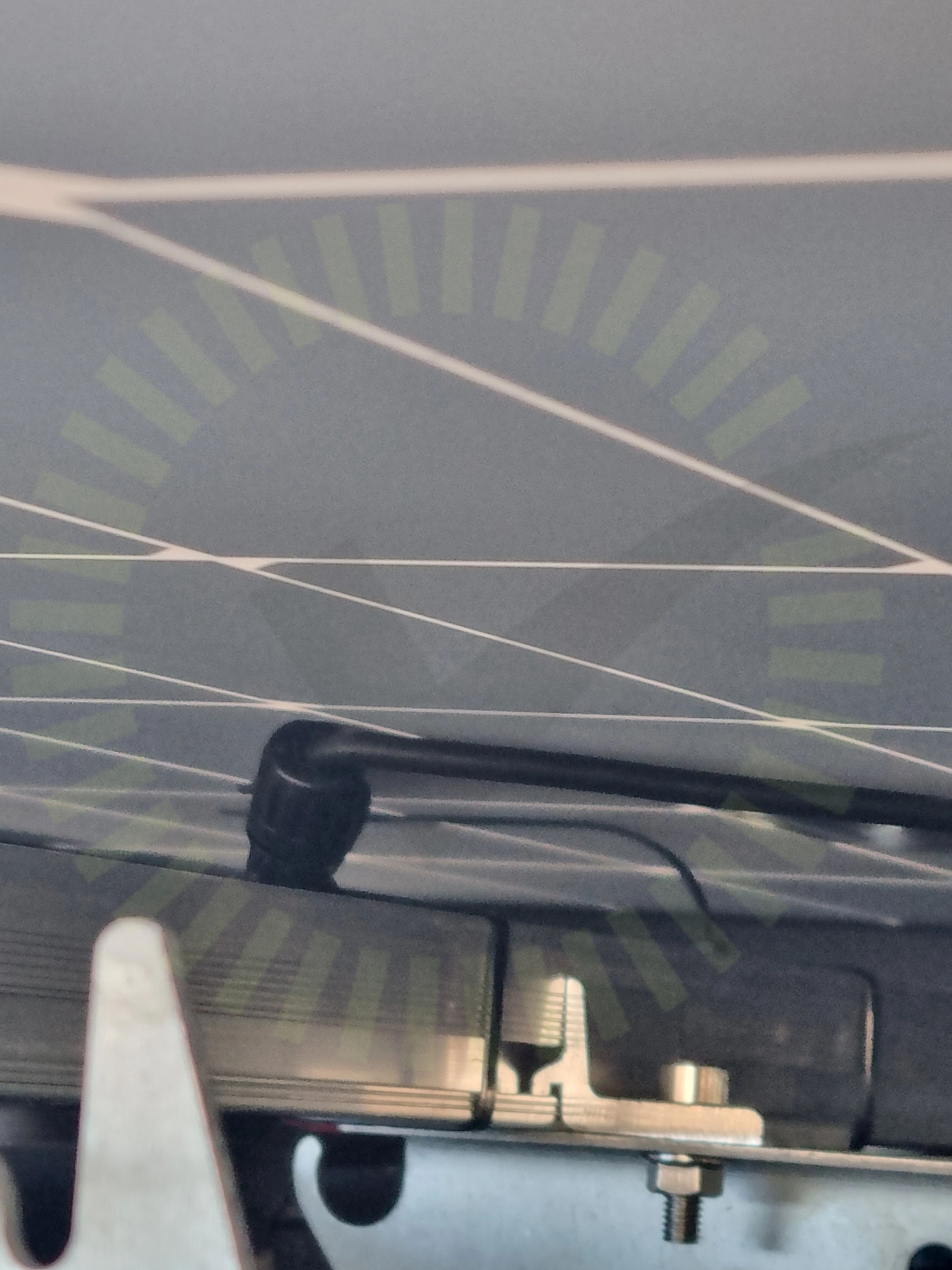

2.3 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 7

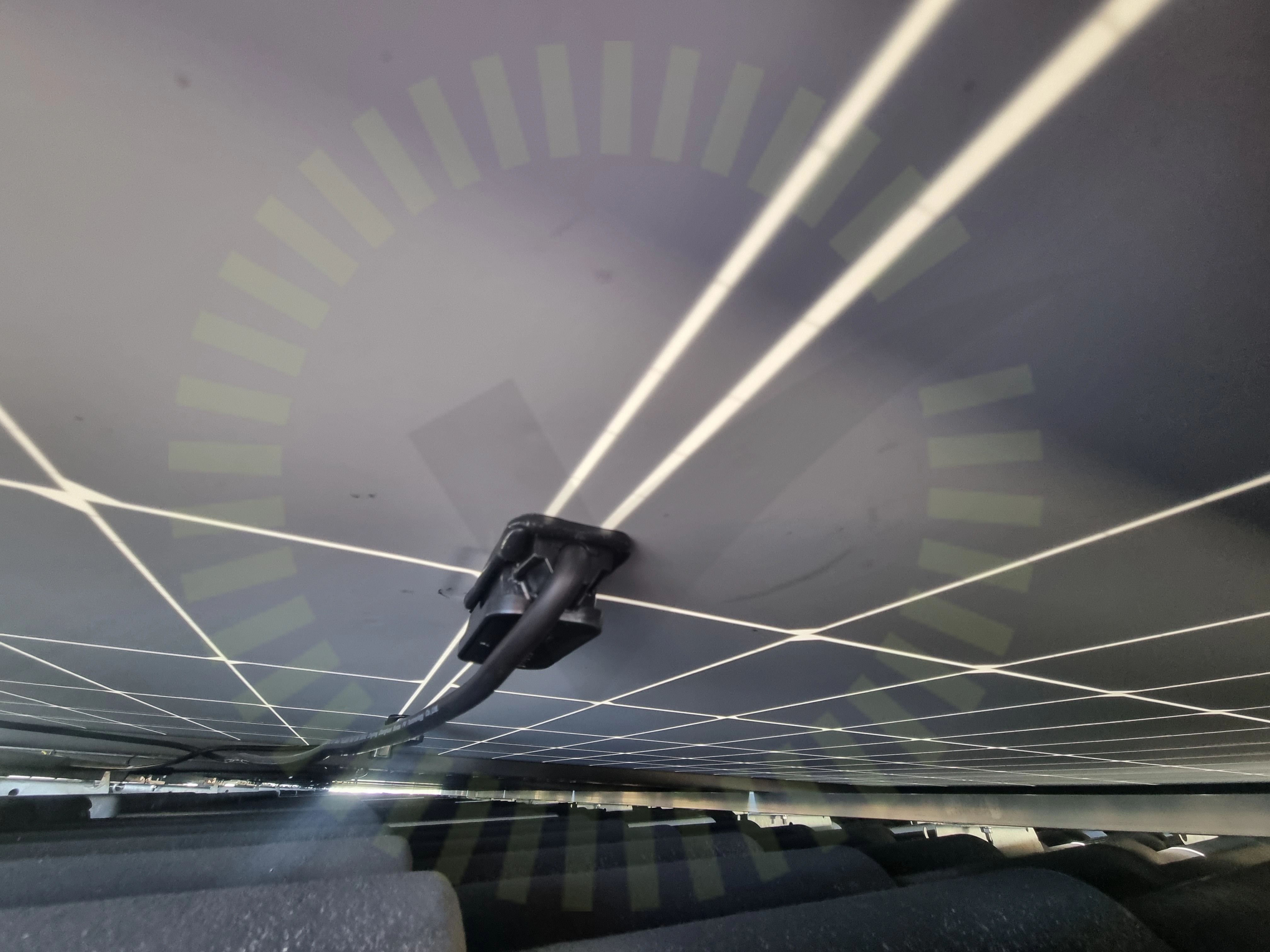

2.4 Kopplingslåda

Inte godkänd

Kablage hårt draget från panelens utgångar.

Godkända kontrollpunkter

11/16

DräneringshålFörbindelse av kontakterKlämmans överlappningKlämmornas storlekKontakterPanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/16

Strängförläggning

Tak 1, K2 SingleRail med MAFI infästning

Anmärkningar

8/19

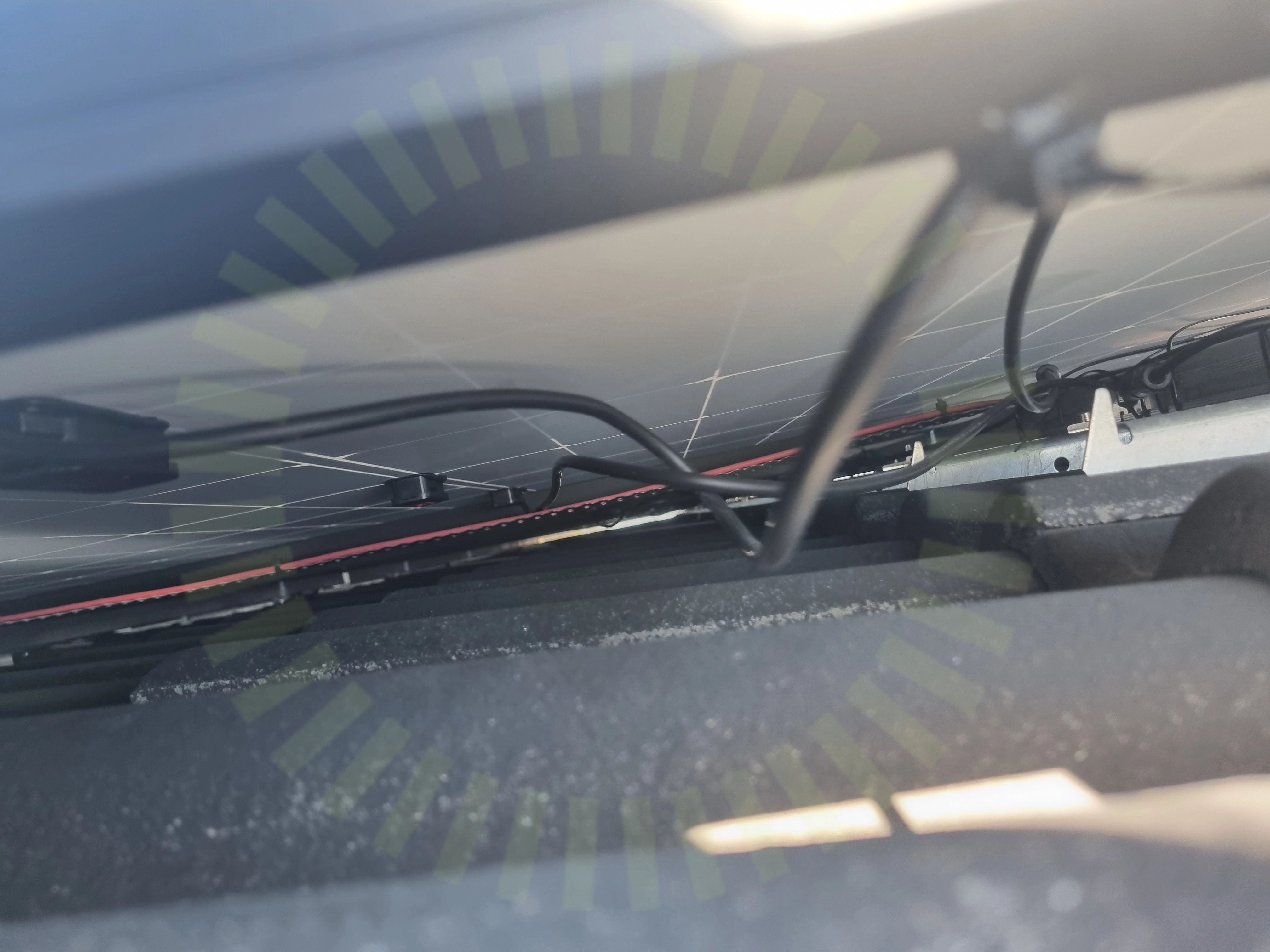

3.1 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

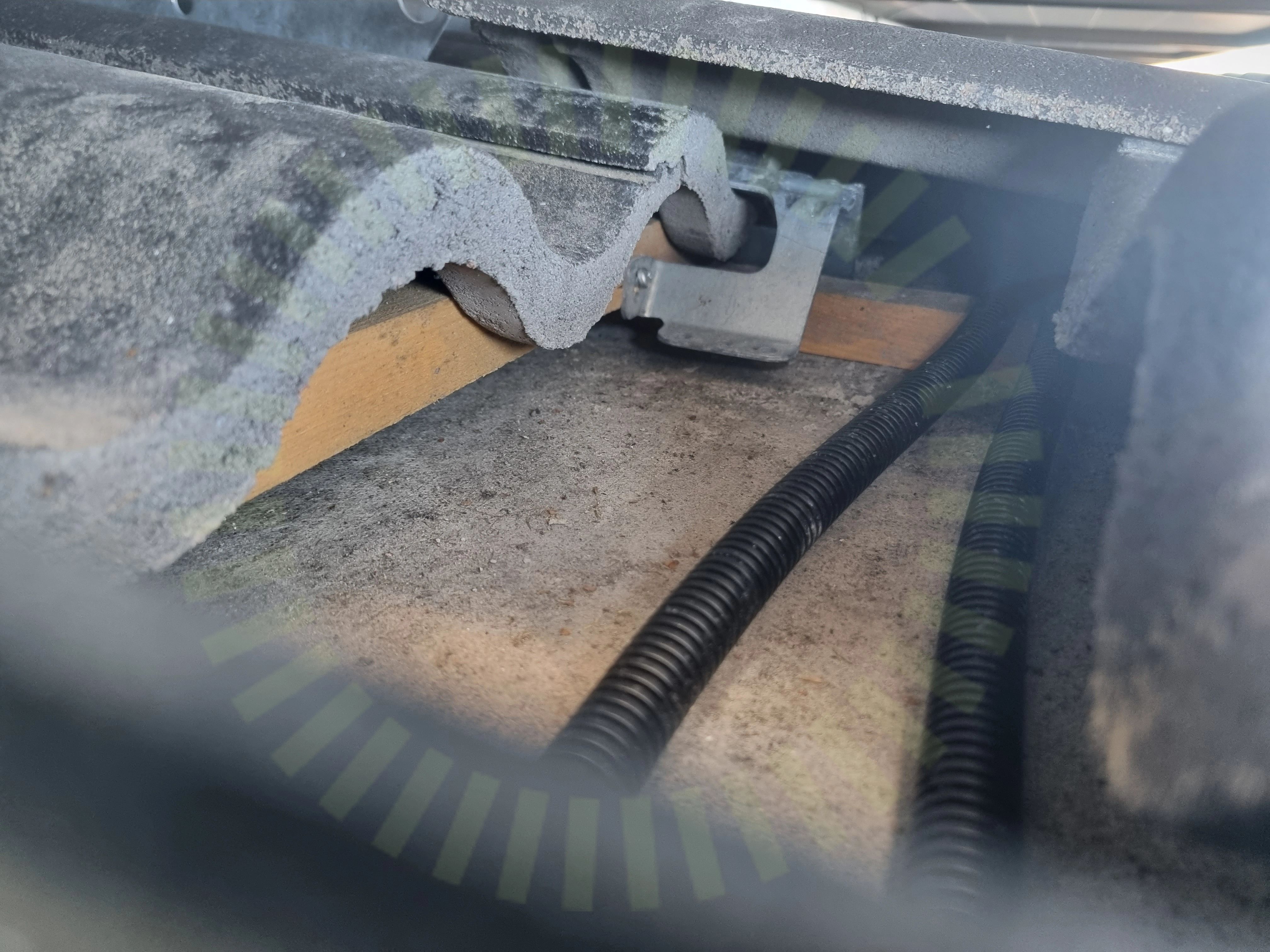

3.2 Läktinfästning

Inte godkänd

Använd skruv är inte enligt tillverkarens beskrivning.

Mounting Description MAFI Solar, Sida 3/7, 2022

3.3 Skenornas infästning

Inte godkänd

Två montagesystem är blandade. Tillverkare står inte bakom infästning mellan de båda.

3.4 Skenornas överhäng

Inte godkänd

Två system är blandade överhäng ej godkänt då det saknas korrekt beräkning.

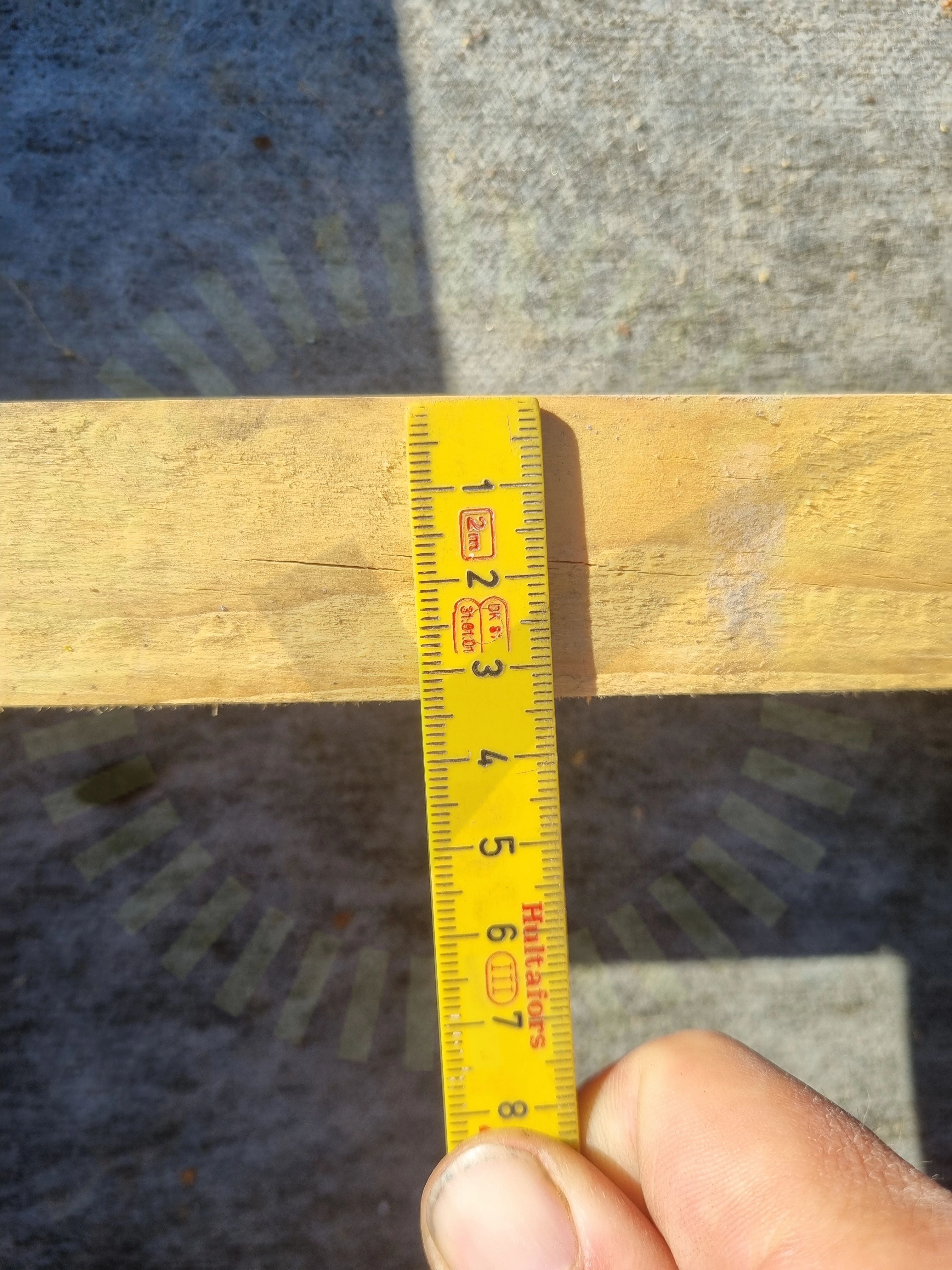

3.5 Underbyggnad

Inte godkänd

Läkten uppfyller inte tillverkarens krav.

Mounting Description MAFI Solar, Sida 3/7, 2022

3.6 Blandade montagesystem

Inte godkänd

Två montagesytem är blandade vilket kan påverka garantier och lastberäkning är ej godkänd

3.7 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning finns för K2 system men använda läktfästen är från MAFI.

Tillverkarens montageanvisningar

3.8 Takkrokarnas CC

Inte godkänd

Två montagesystem är blandade, godkänd lastberäkning saknas.

Snö- och vindlastberäkning

Godkända kontrollpunkter

10/19

DC kabel förläggningMittklämmorPlaceringShimsSkadorSkenskarvarTakgenomföringTermisk brytpunkt skenorVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/19

Råspontsinfästning Tile Bracket

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

3/33

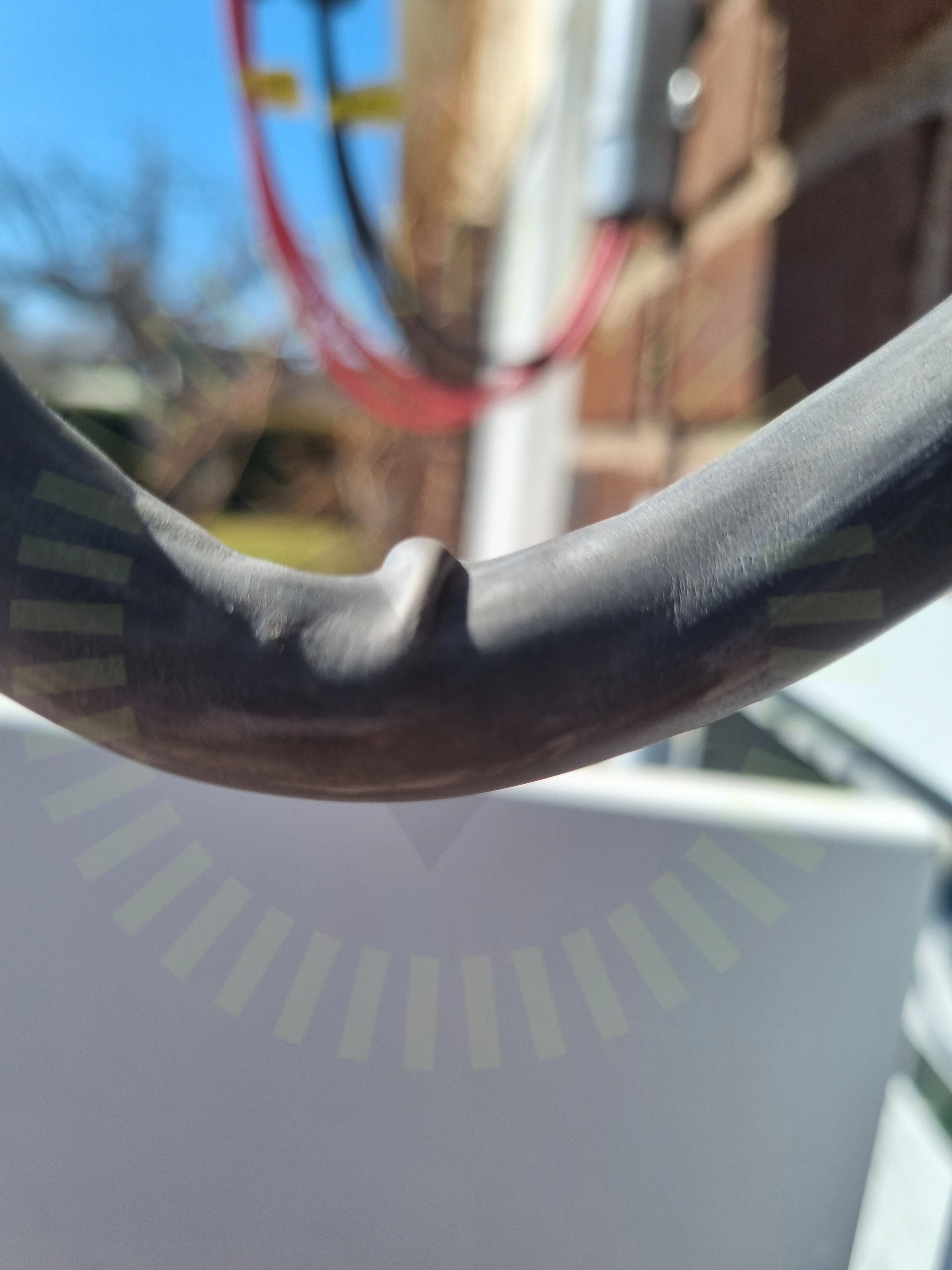

5.1 AC kablage skada

Inte godkänd

AC kabel skadad.

5.2 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

MOD 3-15KTL3-X user manual-English 2021-12-01, Sida 17

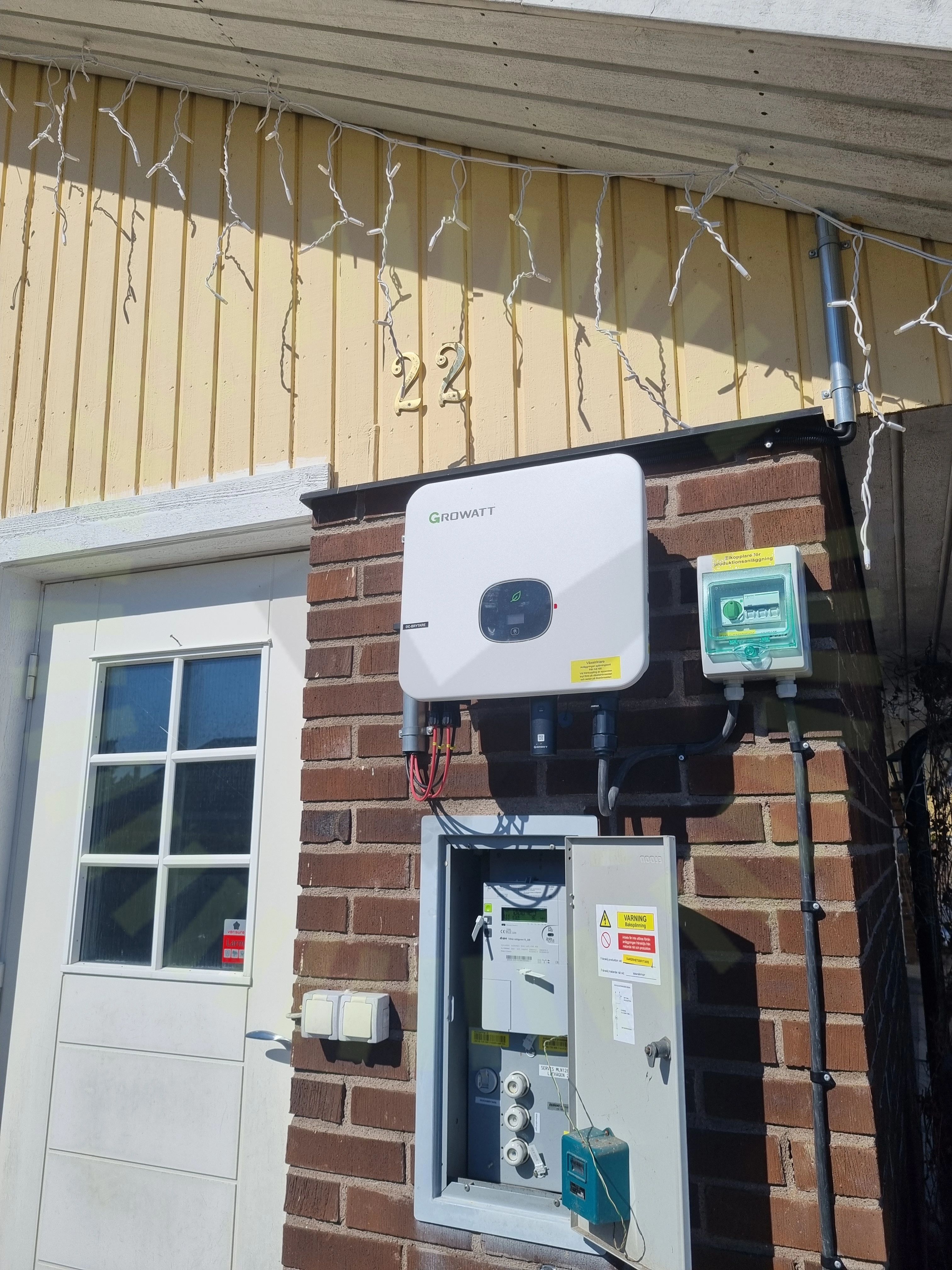

5.3 Väderskydd

Rekommendation

Tillverkaren rekommenderar inte att växelriktaren placeras utan skydd från väder. Växelriktare är placerad direkt i solen.

MOD 3-15KTL3-X user manual-English 2021-12-01, Sida 13

Godkända kontrollpunkter

29/33

AC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInfästningLedare FastspändaMärkningPlaceringSäkringsdimensionVentilationVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/33

AC Anslutning Växelriktare
