Besiktningsrapport

8.1

Installation genom

GoSol Energi

Datum

4 augusti 2023

Ort

Norrtälje, Stockholms län

Skenornas infästning

Föremål mot bakstycke

Stress på kontakter

+ 4

84% godkända16% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-66HBB/-V

MontagesystemWeland Stål: Falsfäste

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

TillbehörUndercentral

TillbehörHuawei: Smart Power Sensor

TillbehörSäkerhetsbrytare AC

Installerad av GoSol Energi som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

1/1

Missvisande varselmärkning

DMEGC: DM(XXX)M10-66HBB/-V

Anmärkningar

3/15

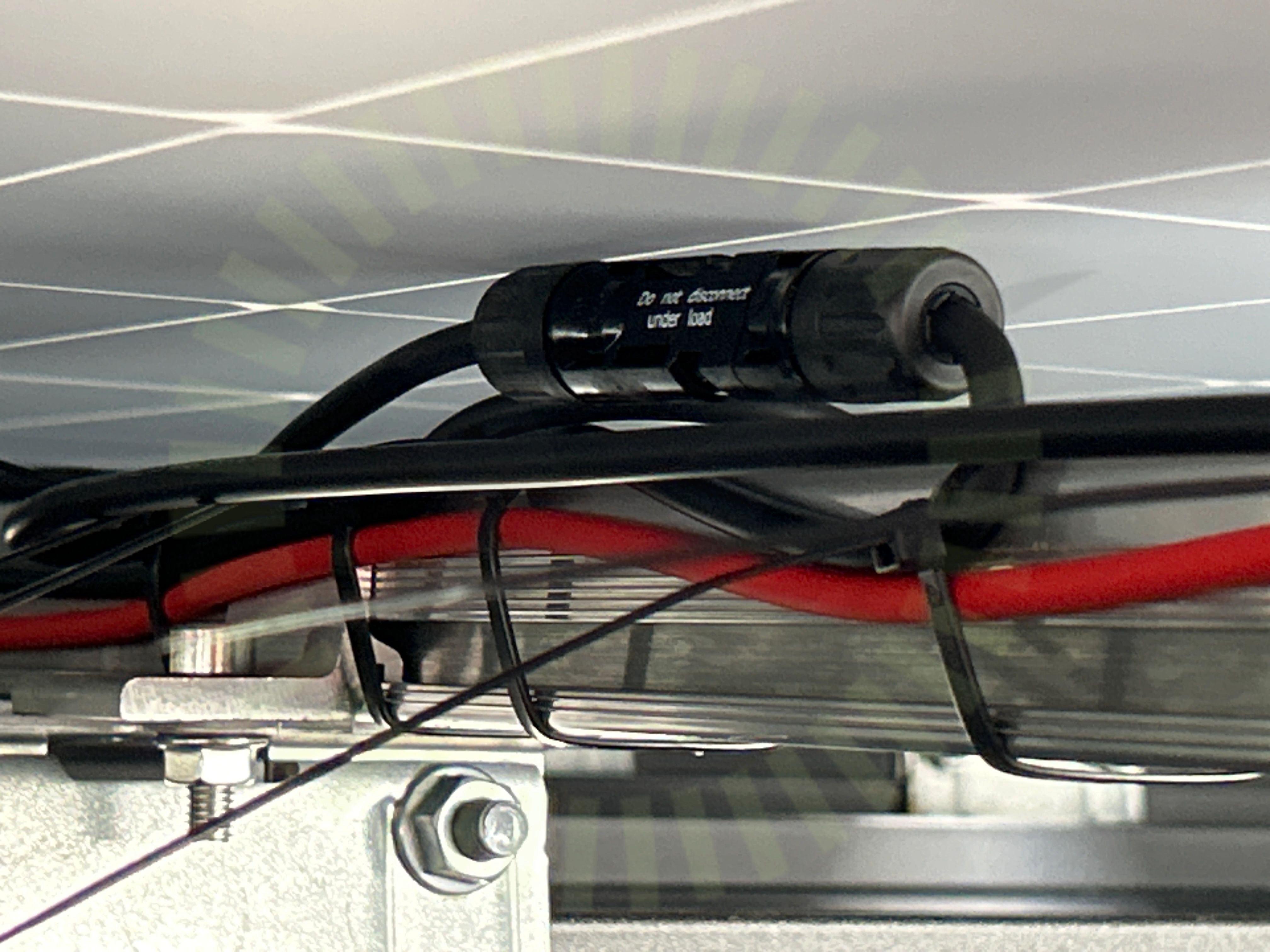

2.1 Föremål mot bakstycke

Inte godkänd

Kontakter trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 4

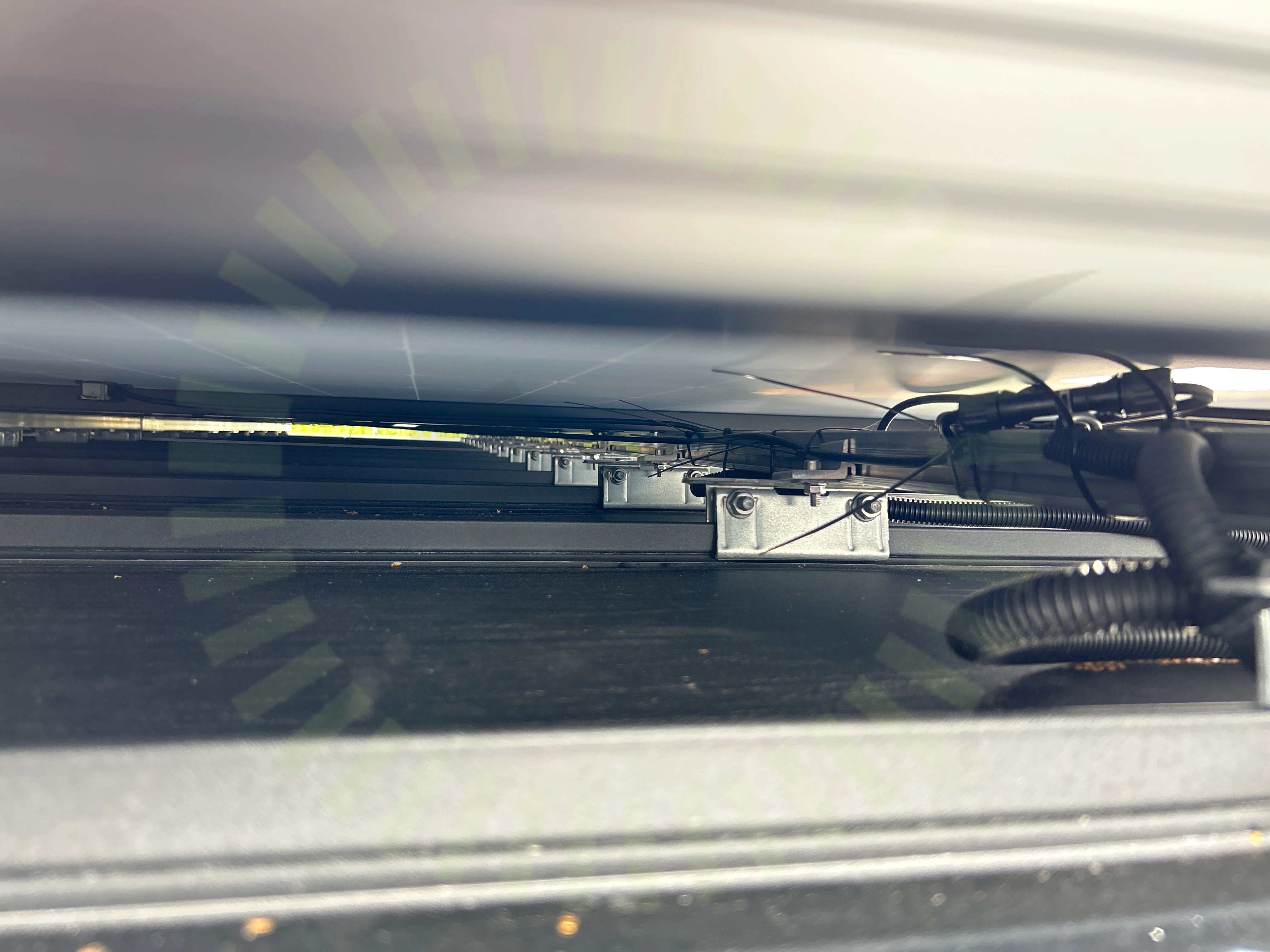

2.2 Panelkablagets böjradie

Inte godkänd

Panelkablagets böjradie är för skarpa.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 7

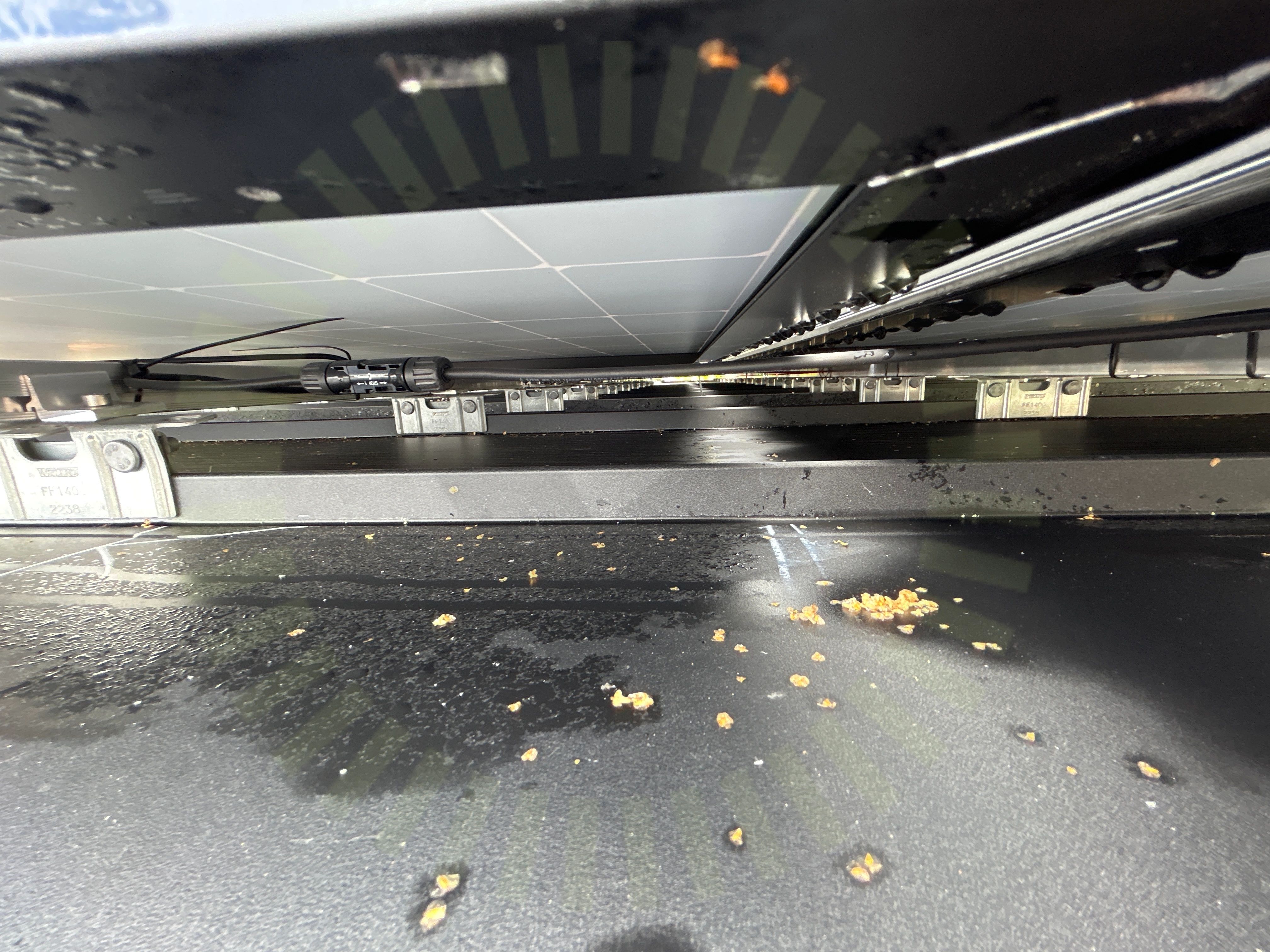

2.3 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00, 712.526

Godkända kontrollpunkter

12/15

DräneringshålFästens placeringFörbindelse av kontakterKlämmans överlappningKlämmornas storlekKontaktdonKopplingslådaPanelramar separeradePunktbelastningSkuggaSpänningar i ramSträngförläggning

Huawei: Smart Power Sensor

Godkända kontrollpunkter

1/1

Smartmätare

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

5/38

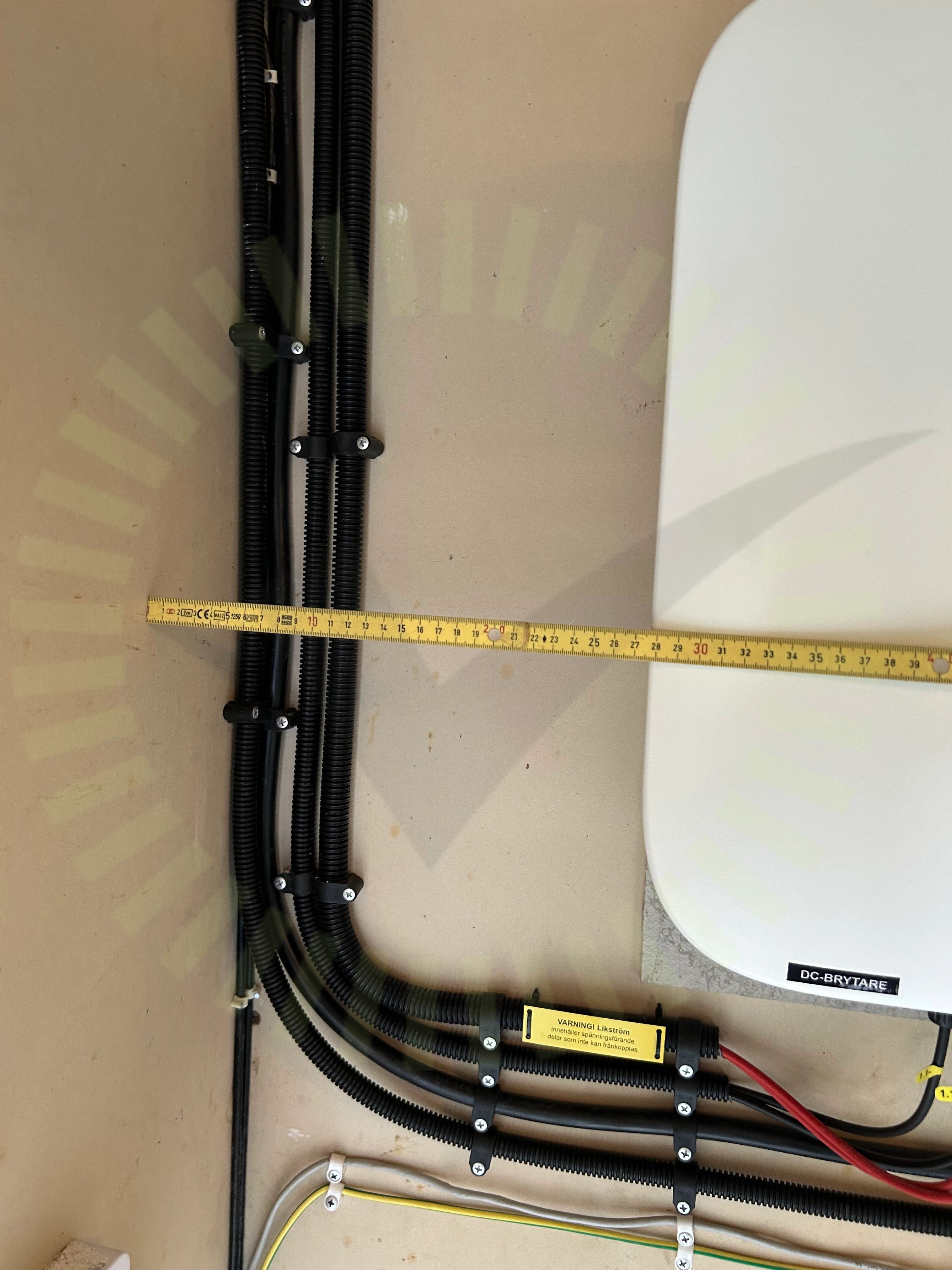

4.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren har inte ett korrekt avstånd till närmaste objekt.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30

4.2 DC Kontakter anslutning

Inte godkänd

Förskruvningar är bottnade och har skadat kontaktens tätning.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 48-50

4.3 Genomföringar

Inte godkänd

Genomföring inte tillförlitlig tätad.

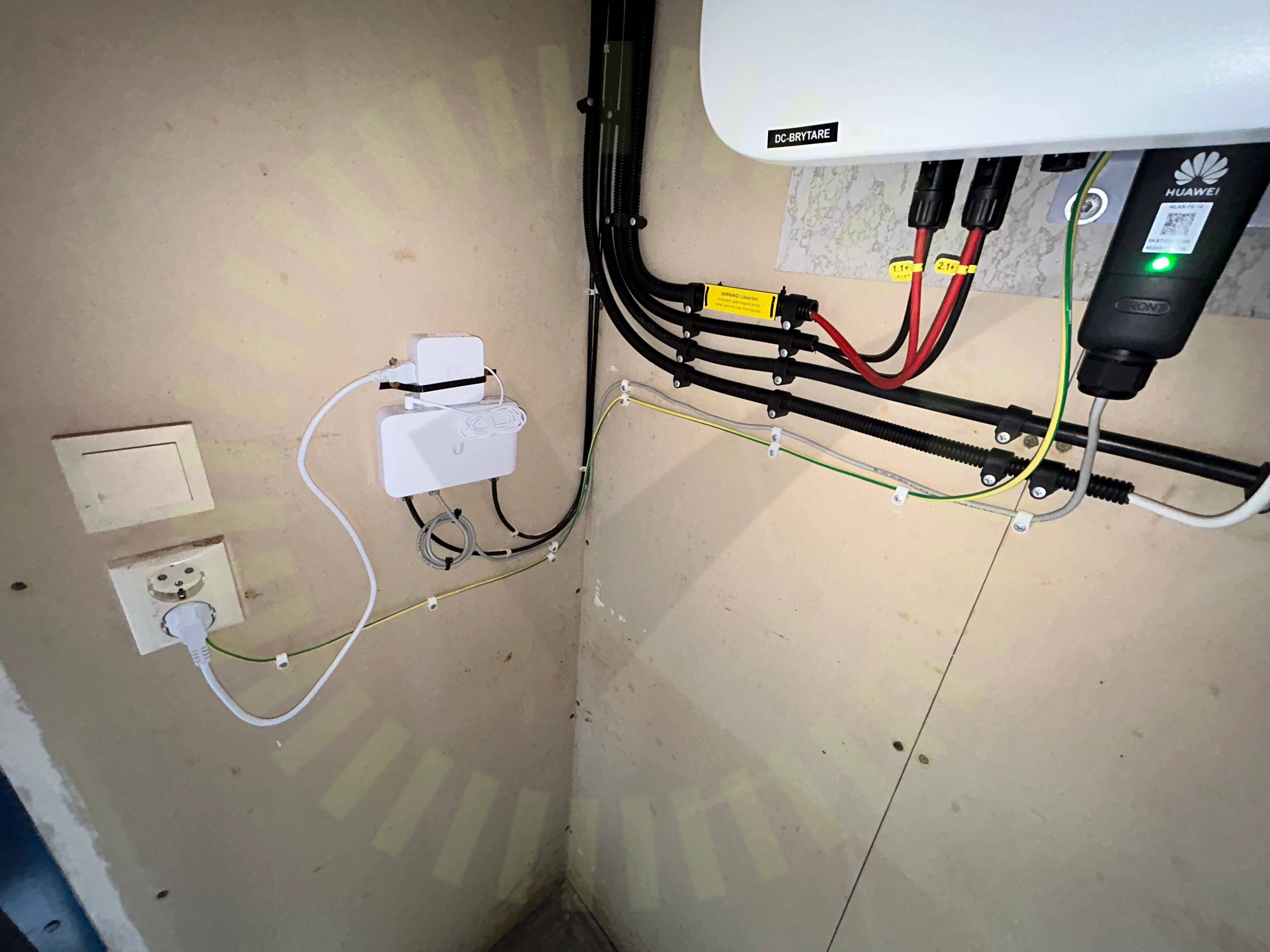

4.4 Jordning av chassi

Inte godkänd

Jordning hämtat i närliggande ellutag.

4.5 Strängschema

Inte godkänd

Strängschema stämmer inte med verkligheten. Det är inga optimerare installerade men anges i strängschemat.

Godkända kontrollpunkter

33/38

AC anslutning växelriktareAC BöjradieAC Kablage förläggningAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningDubbel matningHuvudsäkringInformering av solcellerInfästningKabeldimensioneringLedare anslutnaLikspänningskomponenterMissvisande varselmärkningMärkningMätprotokoll DCPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för backspänningVarning för likspänningVentilationVäderbeständigt material

K2 SingleRail med Weland Falsfäste

Anmärkningar

6/22

5.1 Främmande material

Inte godkänd

Monteringen är utförd med två olika montagesystem. K2 för skenor samt klämmor och WelandStål för infästning. Varken K2 eller Weland står bakom blandningen. Garantier från tillverkarna går förlorade.

5.2 Falsfästenas CC

Inte godkänd

Lastberäkning saknas. Kontroll av korrekt mått mot beräkning är inte möjligt.

MA5101 Sid 1 (1) | Version 4 - 221219

5.3 Skenornas överhäng

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

5.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

5.5 Underbyggnad

Inte godkänd

Lastberäkning saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt.

Produktdatablad solpanelsfäste PD5102 | Version 3 - 230118 | Sid 1 (1)

5.6 Skenornas infästning

Inte godkänd

Skenan är inte fäst i takkroken på flera ställen.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 14

Godkända kontrollpunkter

15/22

Använd skruv för klämmaDC kabel förläggningFalsinfästningFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringSkadorSkenans utstick för klämmaSkenskarvarVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/22

Takgenomföring

Undercentral

Godkända kontrollpunkter

8/8

BrytareBöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring
