Besiktningsrapport

9.9

Installation genom

GoSol Energi

Datum

17 december 2025

Ort

Sollentuna, Stockholms län

Anslutning av ledare

98% godkända2% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10RT-B54HBB

MontagesystemWeland Stål: Råspont

BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP

TillbehörSäkerhetsbrytare AC

TillbehörEastron: Sigen Sensor TP-CT120-DH

Installerad av GoSol Energi som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Batteri

Godkända kontrollpunkter

5/5

KåporPlacering bärighetSammansättning av komponenterSkadorTillgång till batteriet

Smartmätare

Godkända kontrollpunkter

5/6

Anslutning av CT klämmorFastsäkring av produktMatning till smartmätareSignalkabel till växelriktarenSkador signalkablage

Ej tillgängligt vid besiktning

1/6

Placering av CT klämmor

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1: DMEGC: DM(XXX)M10RT-B54HBB

Godkända kontrollpunkter

13/19

Avstånd till havAvstånd till ytaDräneringshålKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonLutningPanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

6/19

Förbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKopplingslåda böjradiePanelkablagets böjradieSträngförläggning

Tak 1: Weland Stål: Råspont

Godkända kontrollpunkter

16/24

DC kabel förläggningKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorPanelramens höjdPlaceringPotentialutjämningsledareSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningTakkrokarnas CCVäderbeständigt materialÄndklämmor skena

Ej tillgängligt vid besiktning

8/24

Främmande materialFöremål mellan skena och panelramRåspontsinfästningSkadorTakgenomföringTvådelad TakkrokUnderbyggnadUnderliggande takpanna

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

2/37

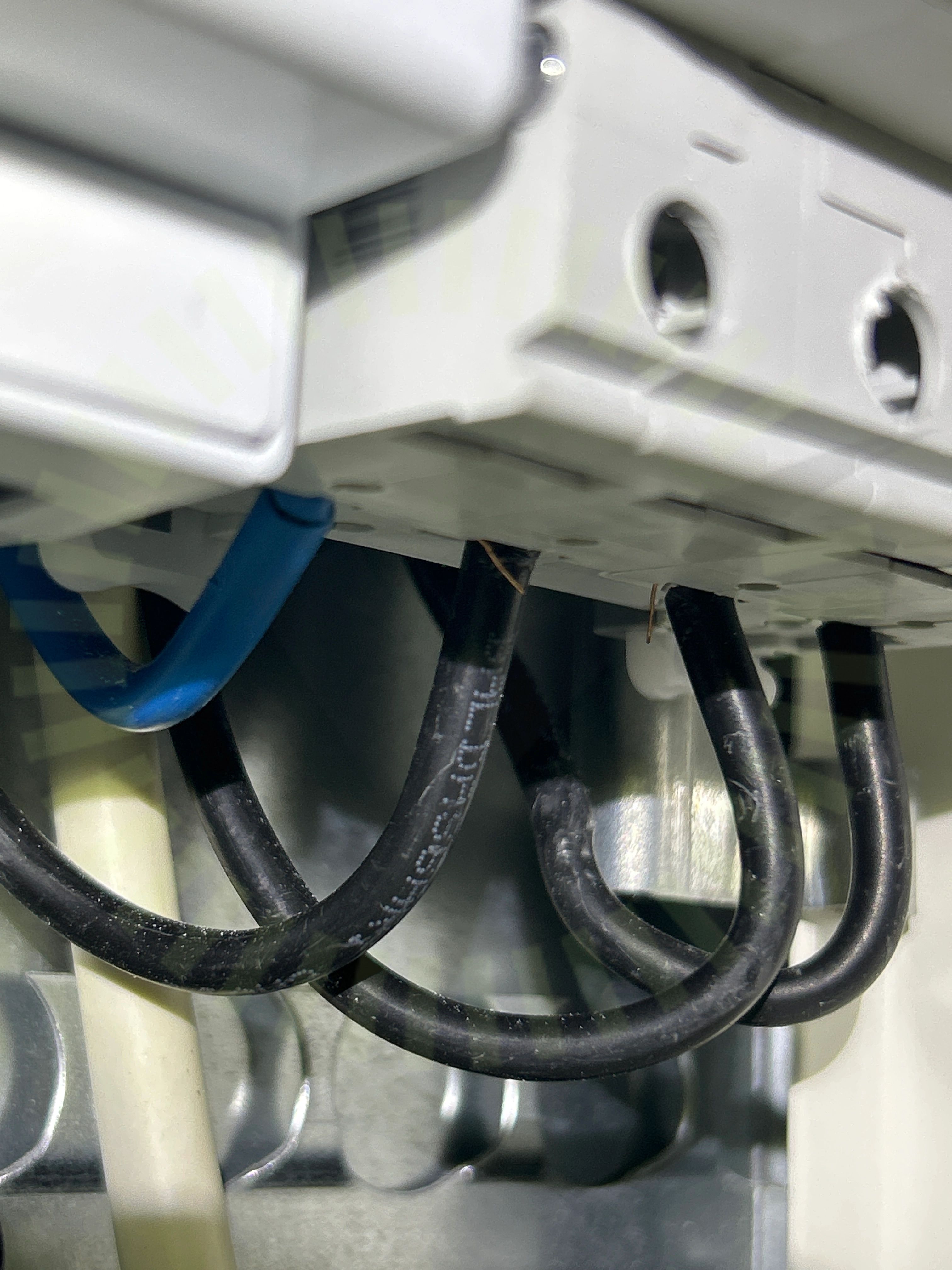

8.1 Anslutning av ledare

Inte godkänd

Kardeler spretar från plint.

SS 436 40 00 (134.1.4)

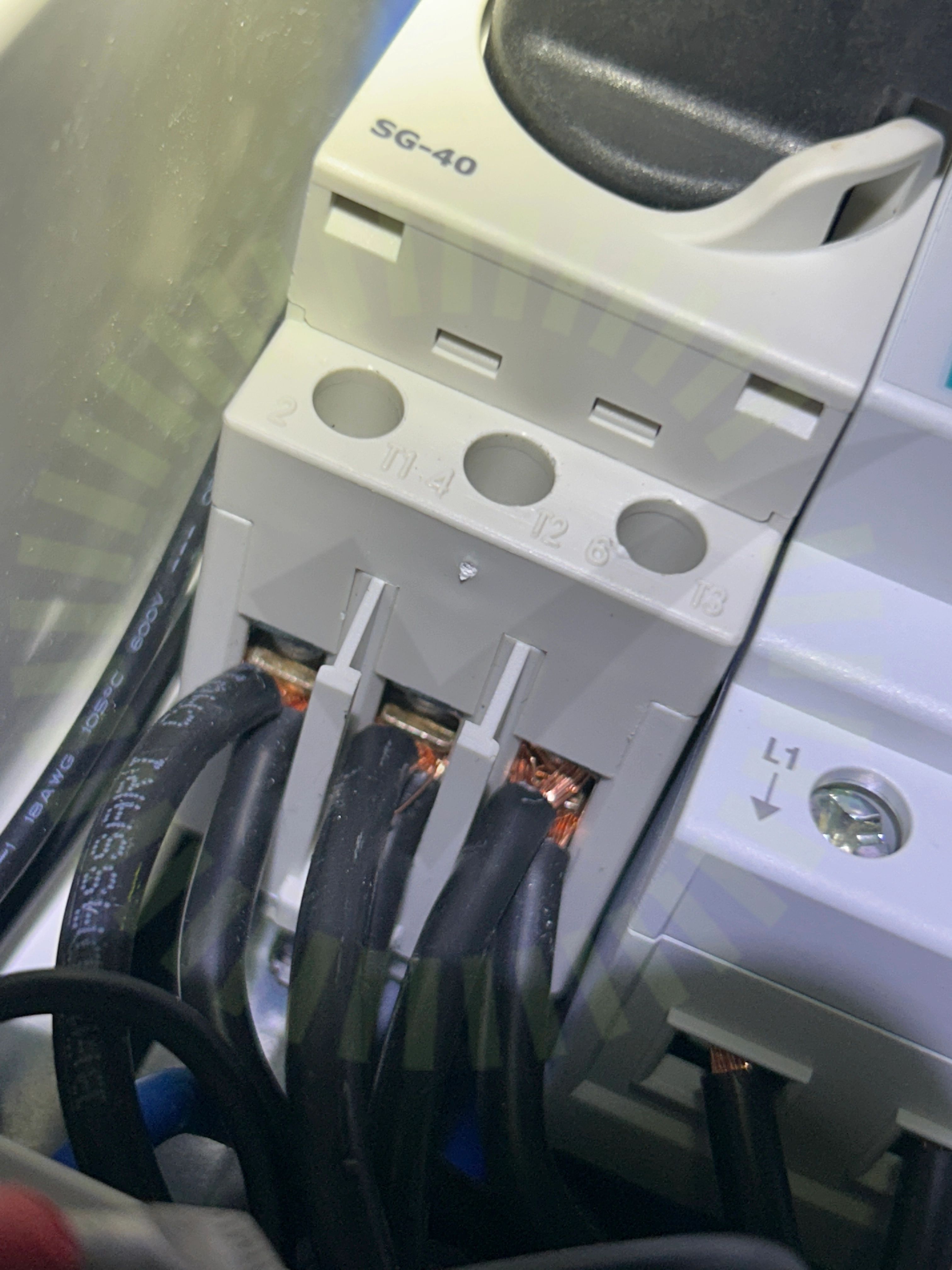

8.2 Anslutning av ledare

Inte godkänd

Vid inkoppling i huvudbrytare är L3 inte korrekt monterad i plinten.

Godkända kontrollpunkter

34/37

AC Kablage förläggningAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/37

Genomföringar
