Institutet för Solenergikvalitet

Besiktningsrapport

8.5
x

Installation genom

Nordpolen Energi

Datum

3 juni 2024

Ort

Norrköping, Östergötlands län
DC Kontakter
Mittklämmor
Kabeluppfästning
92% godkända8% ej godkända

Om installationen

PanelerDenim: U N3 XXX BBG 108H
MontagesystemWeland Stål: Läktfästen
VäxelriktareSunGrow: SH5-10RT
TillbehörSäkerhetsbrytare AC
TillbehörCHINT: Sungrow DTSU666
Nordpolen Energi

Installerad av Nordpolen Energi som har ett lågt snittbetyg på 7.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

CHINT: Sungrow DTSU666

Godkända kontrollpunkter

4/4
Anslutning av smartmätareFastsäkring av produktSignalkabel till växelriktarenSkador signalkablage

Denim: U N3 XXX BBG 108H

Godkända kontrollpunkter

15/15
Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

SunGrow: SH5-10RT

Anmärkningar

4/39

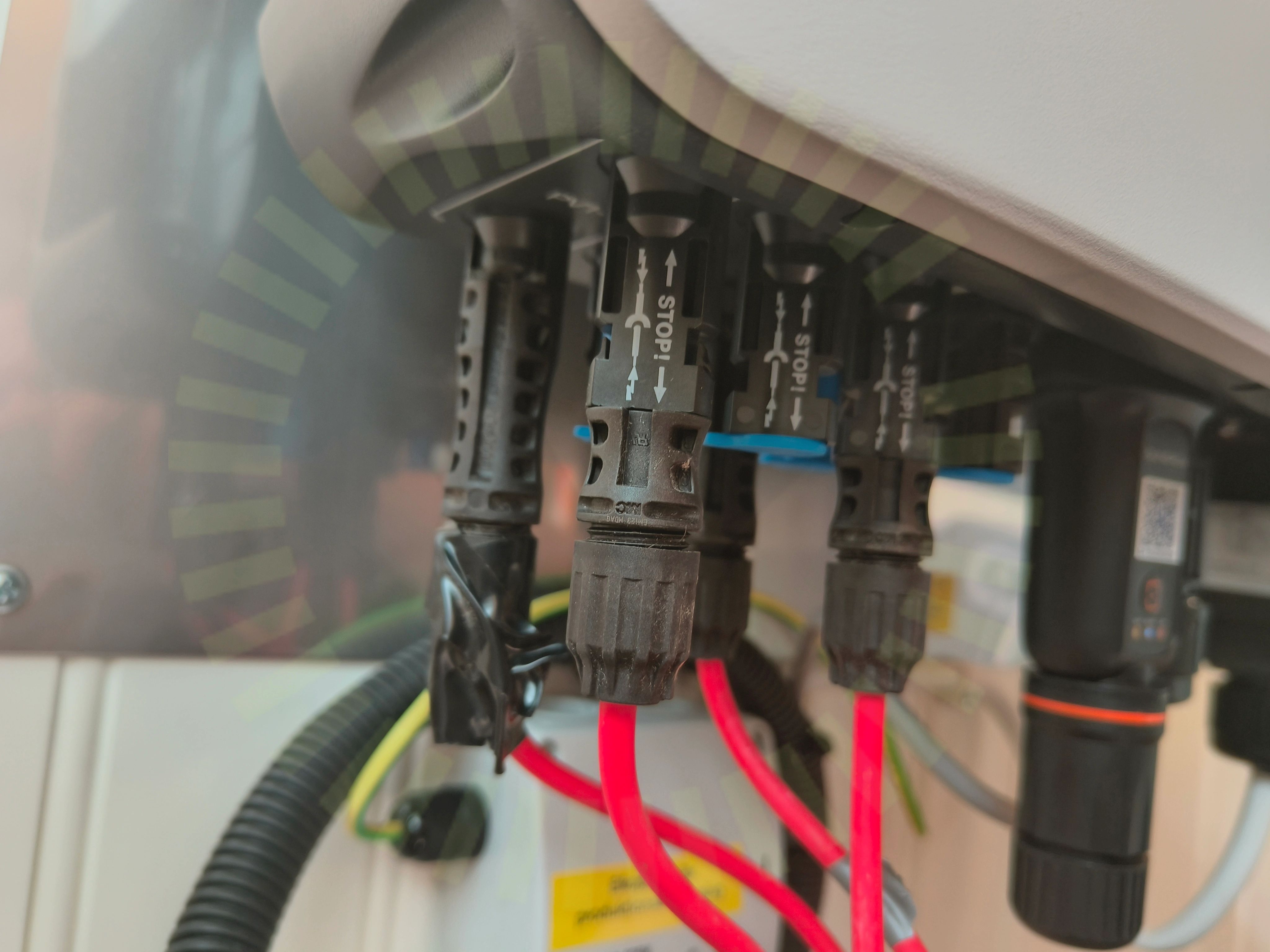

DC Kontakter

4.1 DC Kontakter

Inte godkänd

Tillverkaren tillåter inte att tejp sitter på kontakten.

Stäubli MA711 sid 4

4.2 DC Min Spänning

Inte godkänd

Minimum spänning för strängar uppnås inte. Strängen med 6 paneler kommer inte upp i startspänning, kund har mindre produktion än förväntat,kommer upp i 6,2kw max.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 142-147

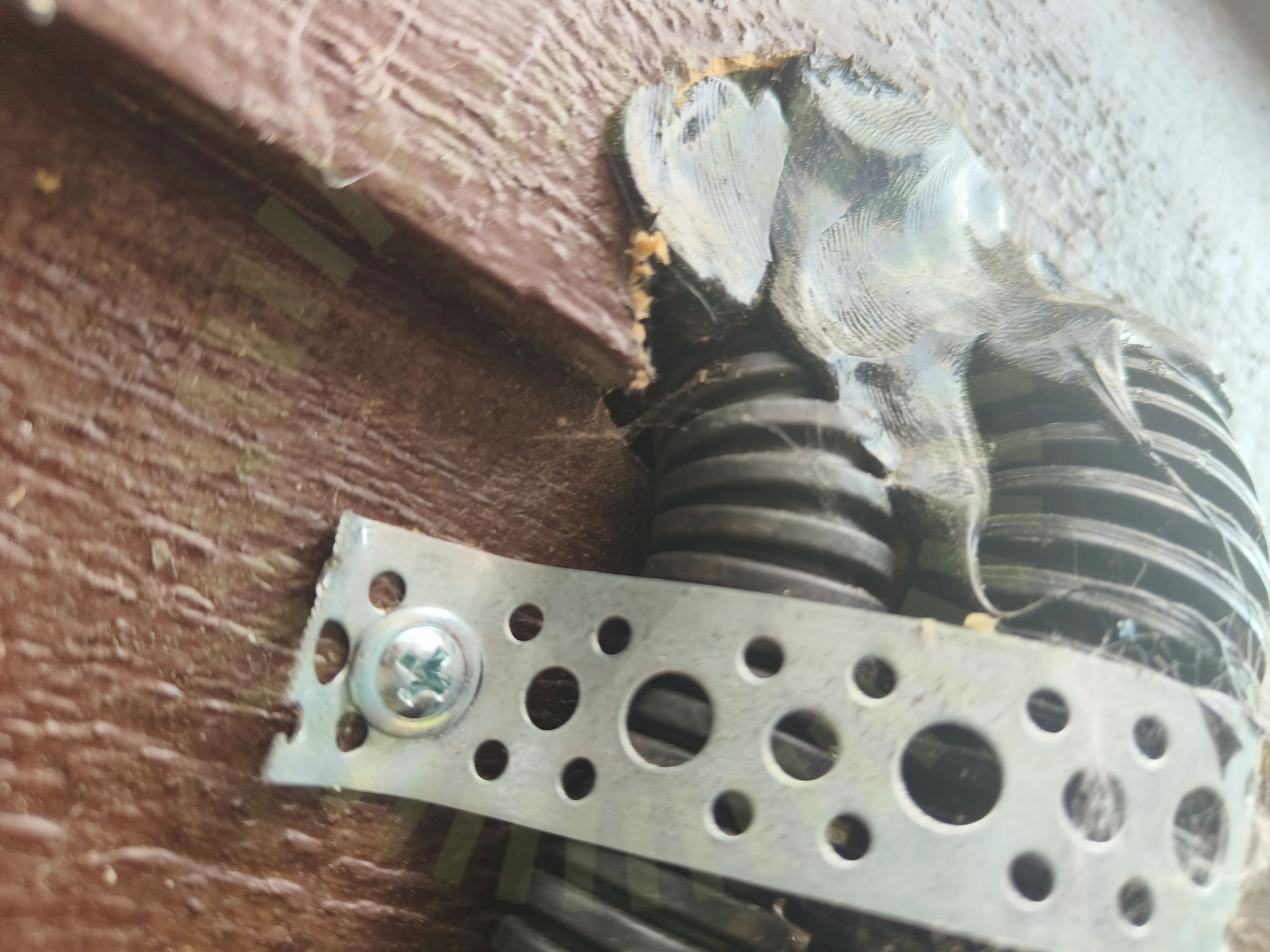

Genomföringar

4.3 Genomföringar

Inte godkänd

Genomföring inte tillförlitligt tätad. Ej tätat runt hela genomföringen.

SS 436 40 00 (527.2.1)

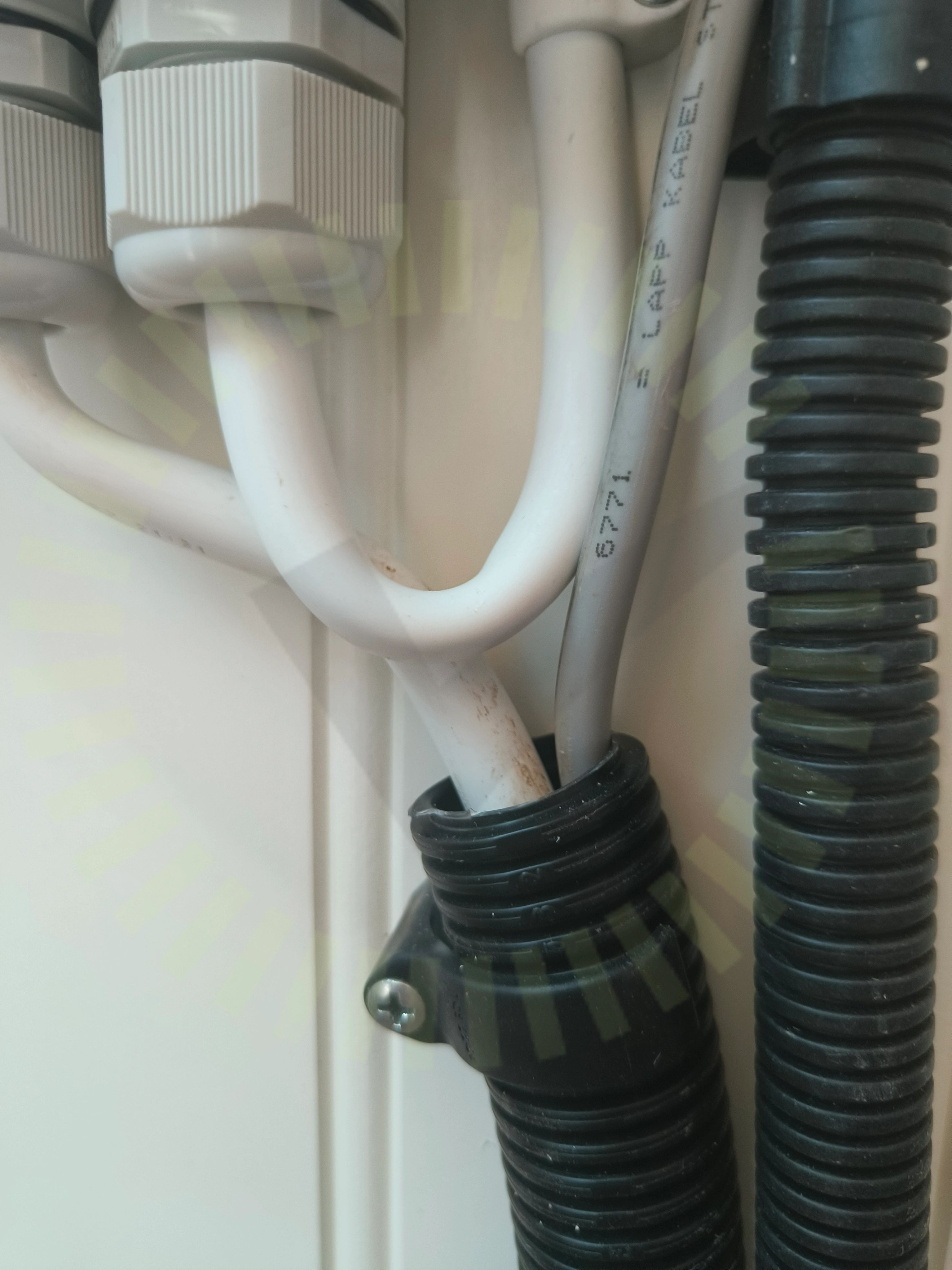

Kablagets böjradie

4.4 Kablagets böjradie

Inte godkänd

Kabelns böjradie inte godkänd. Kabel har böjts så den har deformerats.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

35/39
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Weland Stål: Läktfästen

Anmärkningar

4/22

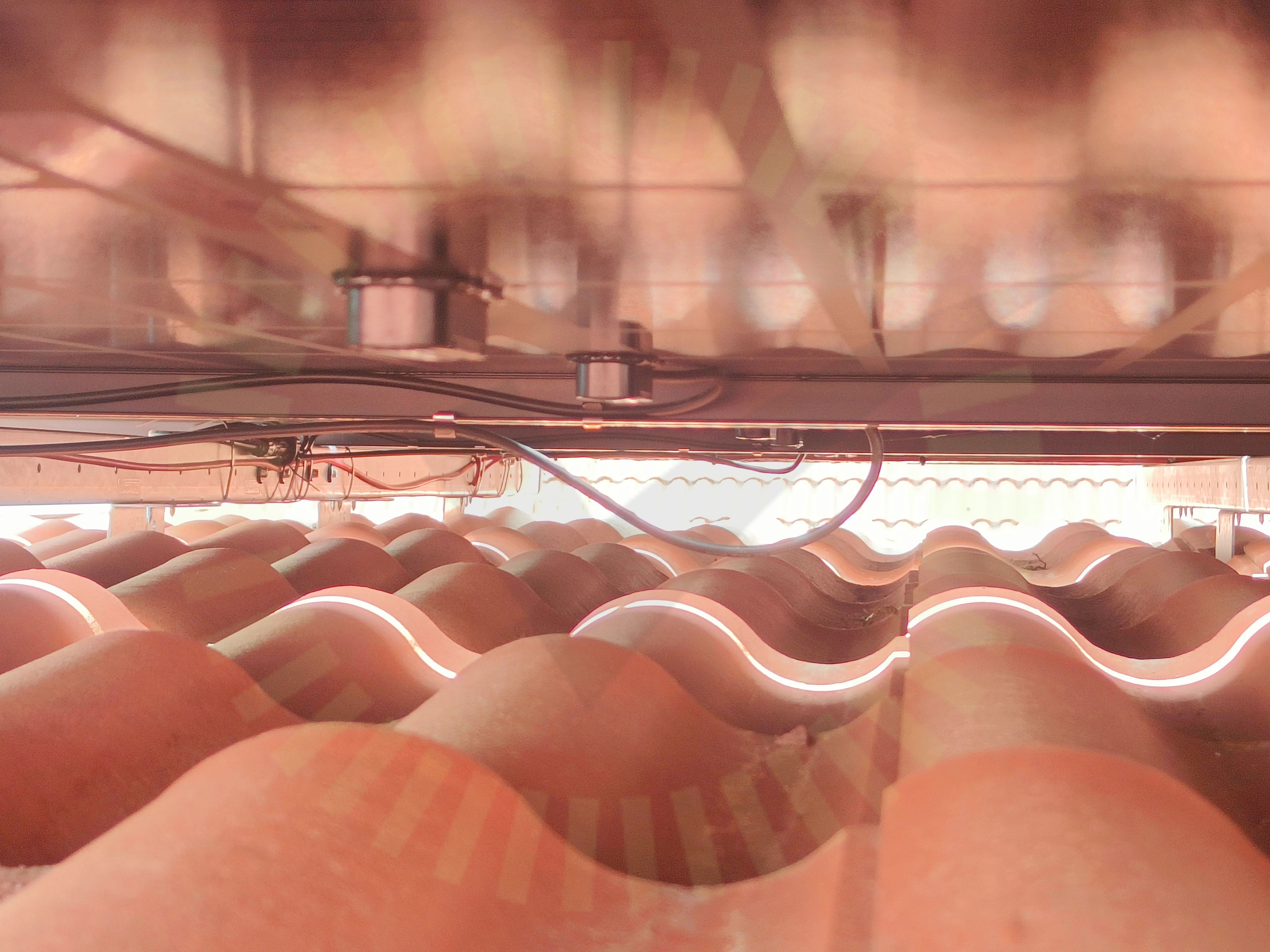

Kabeluppfästning

6.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

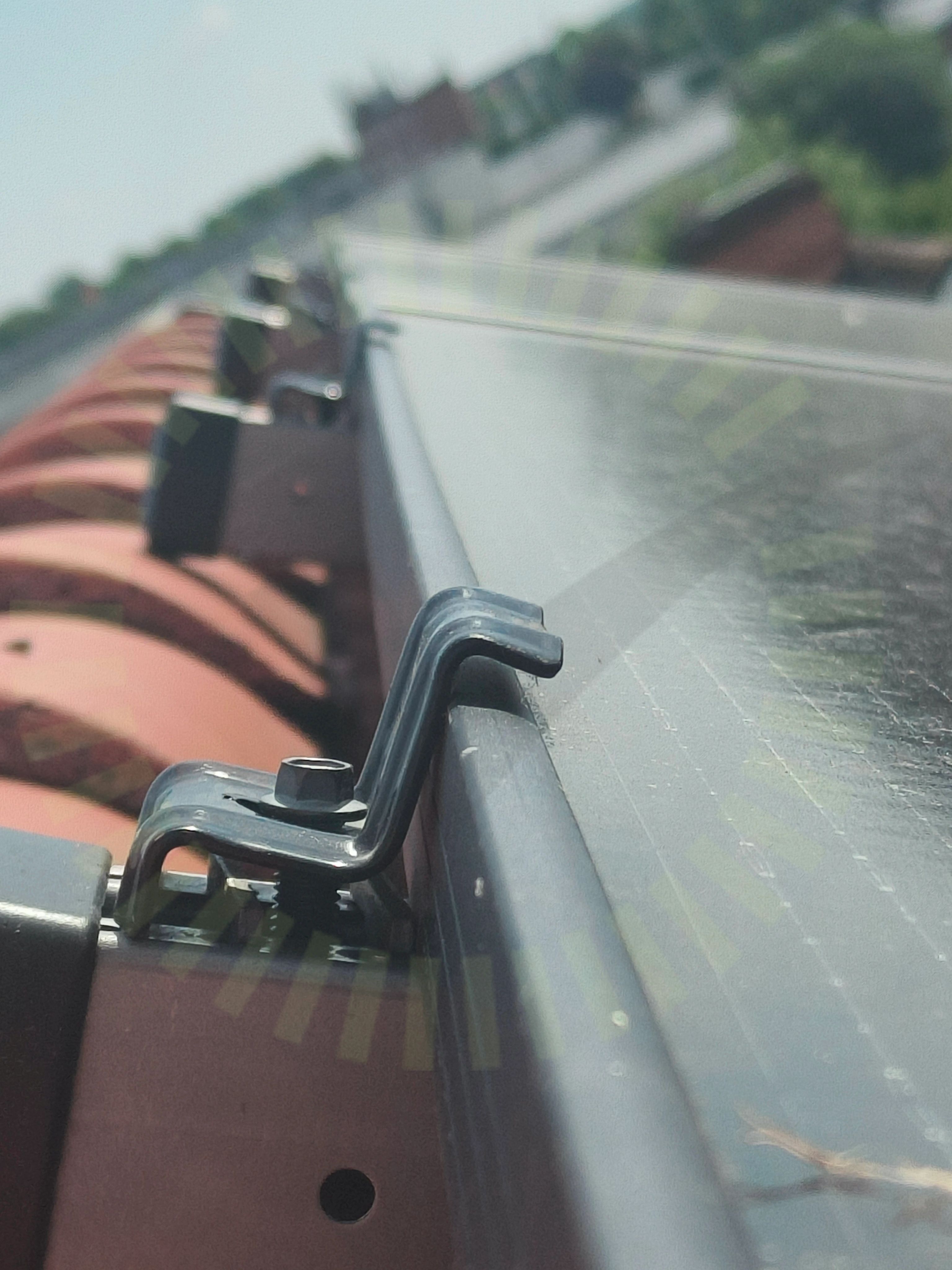

Mittklämmor

6.2 Mittklämmor

Inte godkänd

Fästen är inte monterade enligt tillverkarens anvisningar. Flera ändfästen sitter helt lösa.

MA5111 Sid 1 (1) | Version 5 - 231109

6.3 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Förmodar att snötrycket är fel, säger 5,5kn, vilket gör att infästningar ska sitta väldigt tätt, vilket det inte gör.

Tillverkarens montageanvisningar

6.4 Takkrokarnas CC

Inte godkänd

Takkrokarnas avstånd till varandra överstiger måttet angivet i Snö- och vindlastberäkningen. Uppmätt max 120cm.

Snö- och vindlastberäkning

Godkända kontrollpunkter

18/22
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningLäktinfästningPlaceringSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarTakgenomföringTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena
