Besiktningsrapport

9.3

Installation genom

EviSol AB

Datum

27 februari 2024

Ort

Färgelanda, Västra Götalands län

Ändklämmor skena

Skenskarvar

Kabeluppfästning

+ 3

94% godkända

6% ej godkända

Om installationen

Paneler

DMEGC: DM(XXX)M10-72HBB/-V

Montagesystem

Weland Stål: Plåttak Långskena

Växelriktare

SunGrow: SG5-12RT

Tillbehör

Undercentral

Tillbehör

Lantbruk

Tillbehör

CHINT: DTSU666

Tillbehör

Lantbruk

Installerad av EviSol AB som har ett högt snittbetyg på 9.4 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Lantbruk (11)Lantbruk, DMEGC: DM(XXX)M10-72HBB/-V (19)Lantbruk, Weland Stål: Plåttak Långskena (17)Smartmätare (3)Undercentral (7)Varselmärkning (4)Växelriktare (36)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Lantbruk

Godkända kontrollpunkter

11/11

Byggnadens lastberäkning

Frånskiljare

Infälld installation

Kopplingsutrustning (centraler) brandklassning

Kopplingsutrustning brandklassning

Ledningssystem

Mekaniskt skydd

Placering av växelriktare

Skydd mot gnagare

Överspänningsskydd AC

Överspänningsskydd DC

Lantbruk, DMEGC: DM(XXX)M10-72HBB/-V

Anmärkningar

3/19

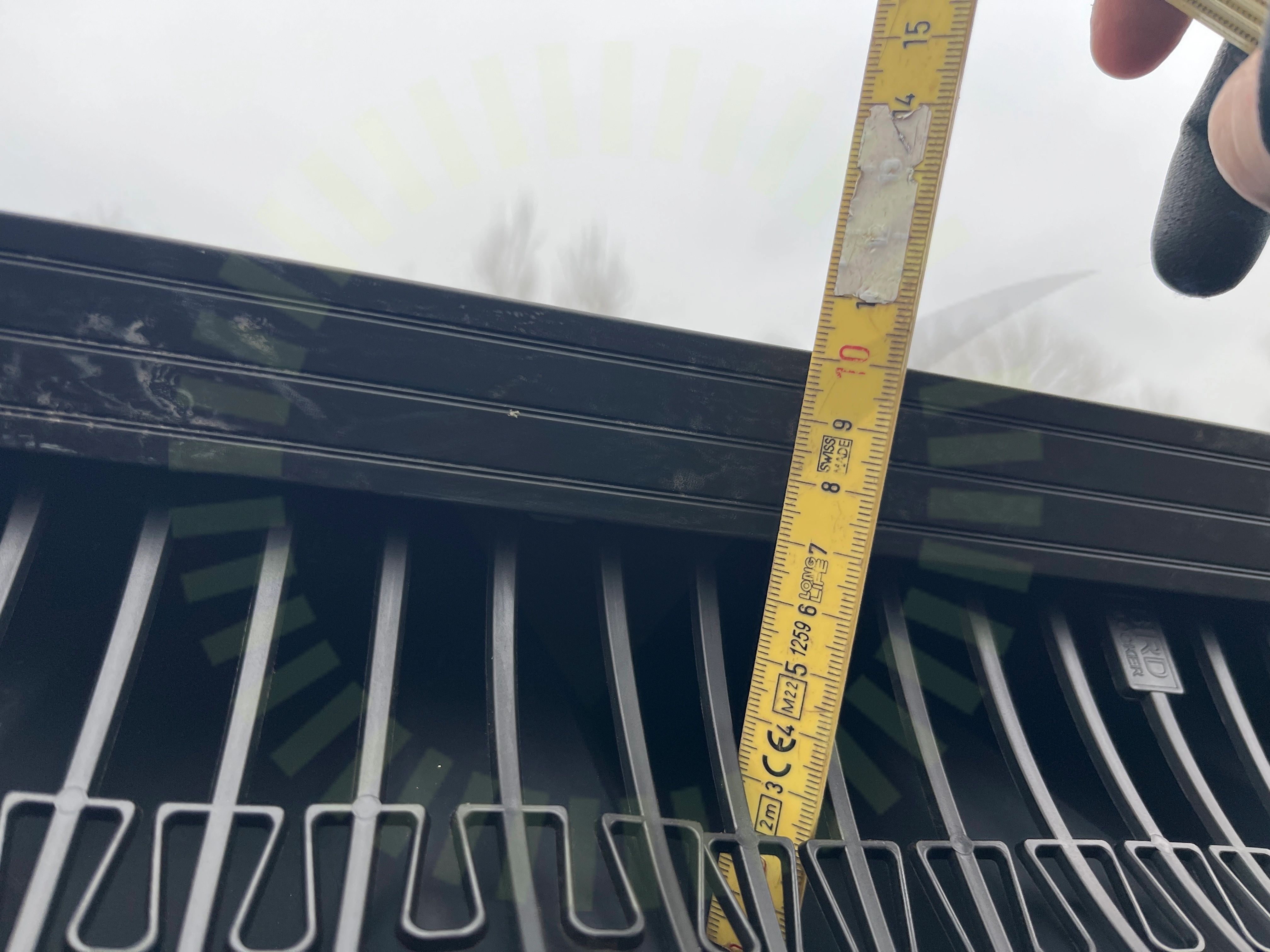

3.1 Avstånd till yta

Inte godkänd

Panelen är placerad för nära kringliggande yta.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202311, Sida 3

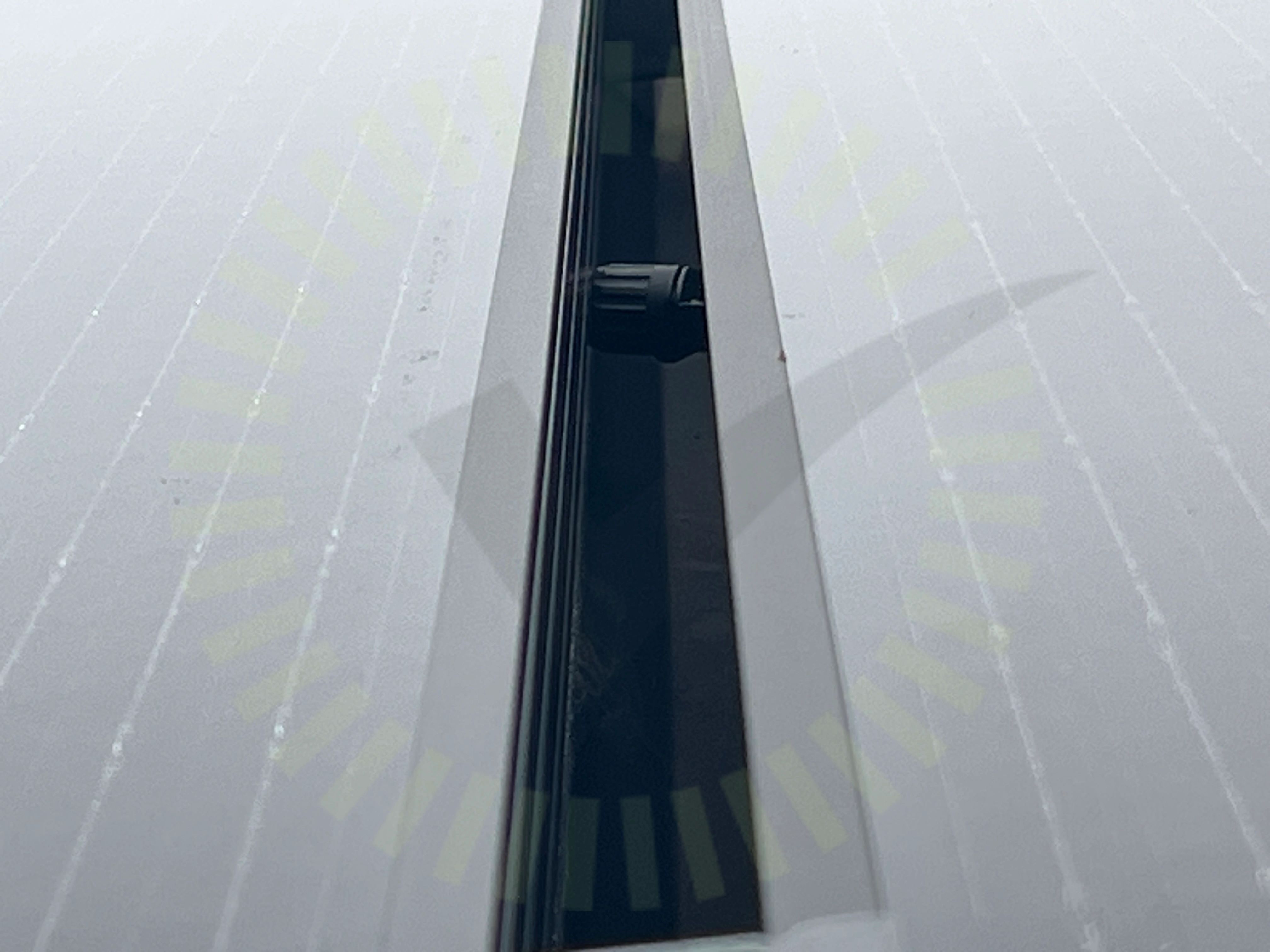

3.2 Förläggning DC kontakter

Inte godkänd

DC kontakter ligger inte skyddade mot direkt solljus.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202311, Sida 9

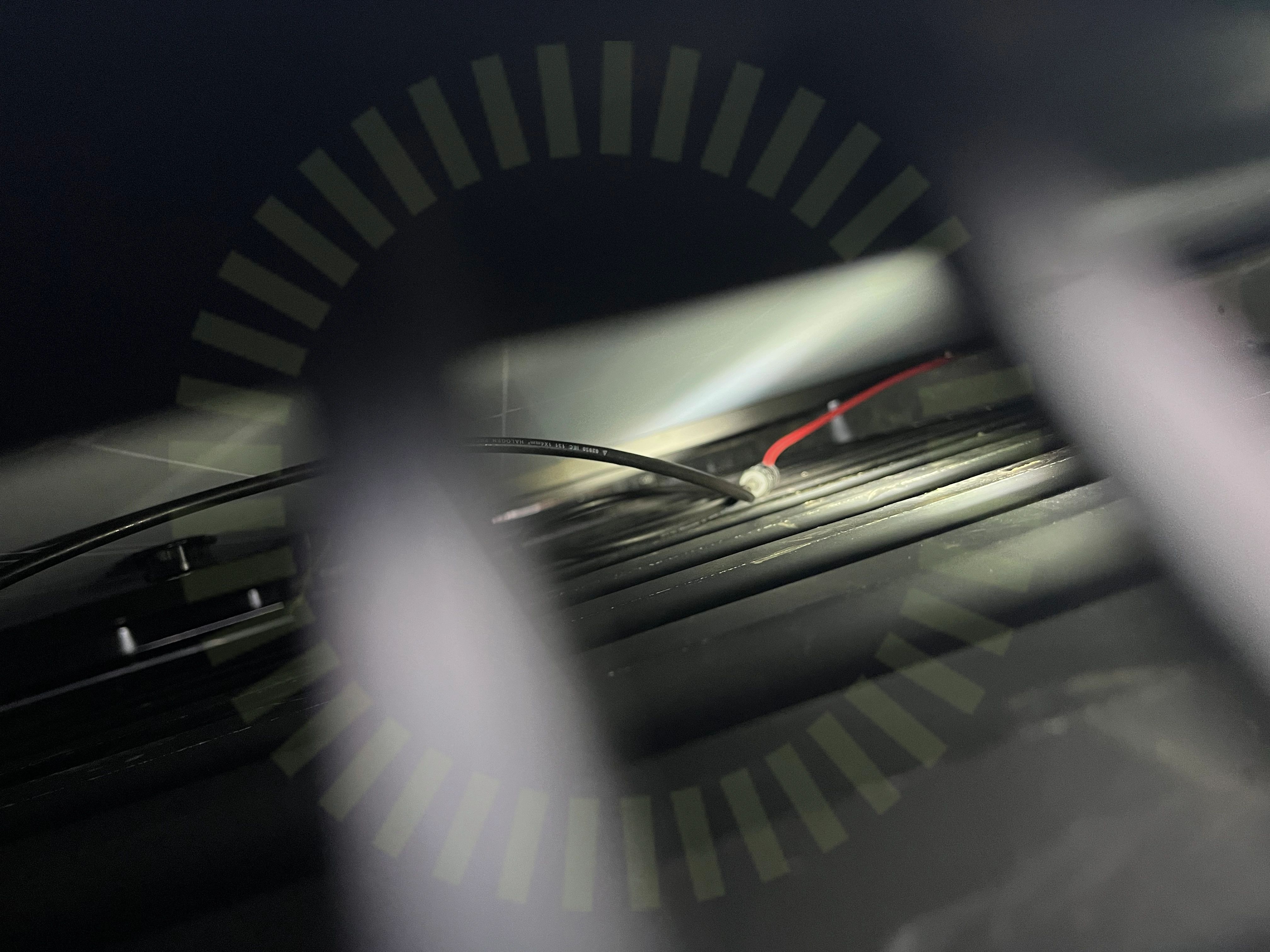

3.3 Kontaktdon

Inte godkänd

Kontakten ligger an mot takytan.

Godkända kontrollpunkter

15/19

Avstånd till hav

Dräneringshål

Fästens placering

Förbindelse av kontakter

Föremål mot bakstycke

Klämmans överlappning

Klämmornas storlek

Kopplingslåda böjradie

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

1/19

Strängförläggning

Lantbruk, Weland Stål: Plåttak Långskena

Anmärkningar

4/17

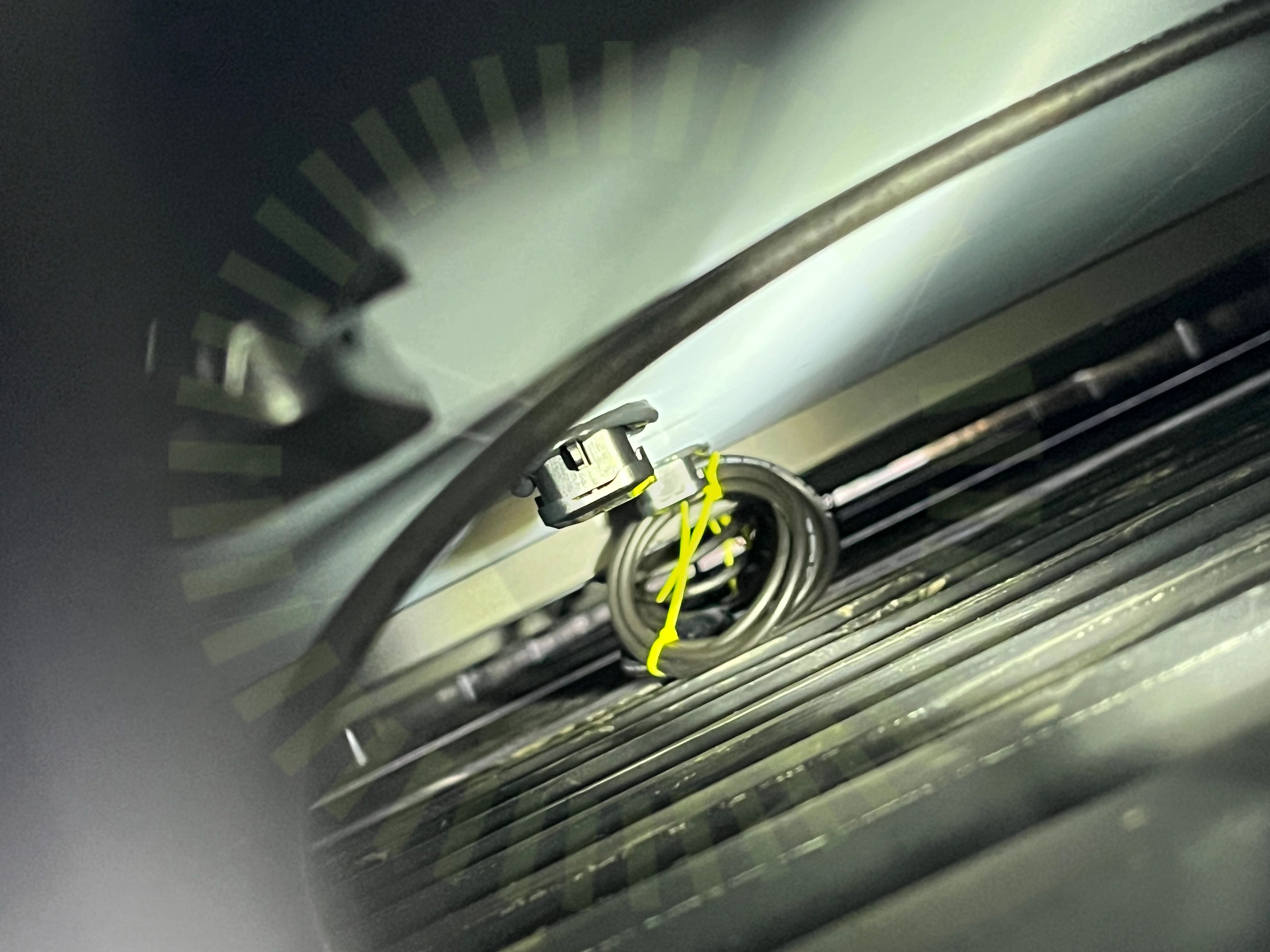

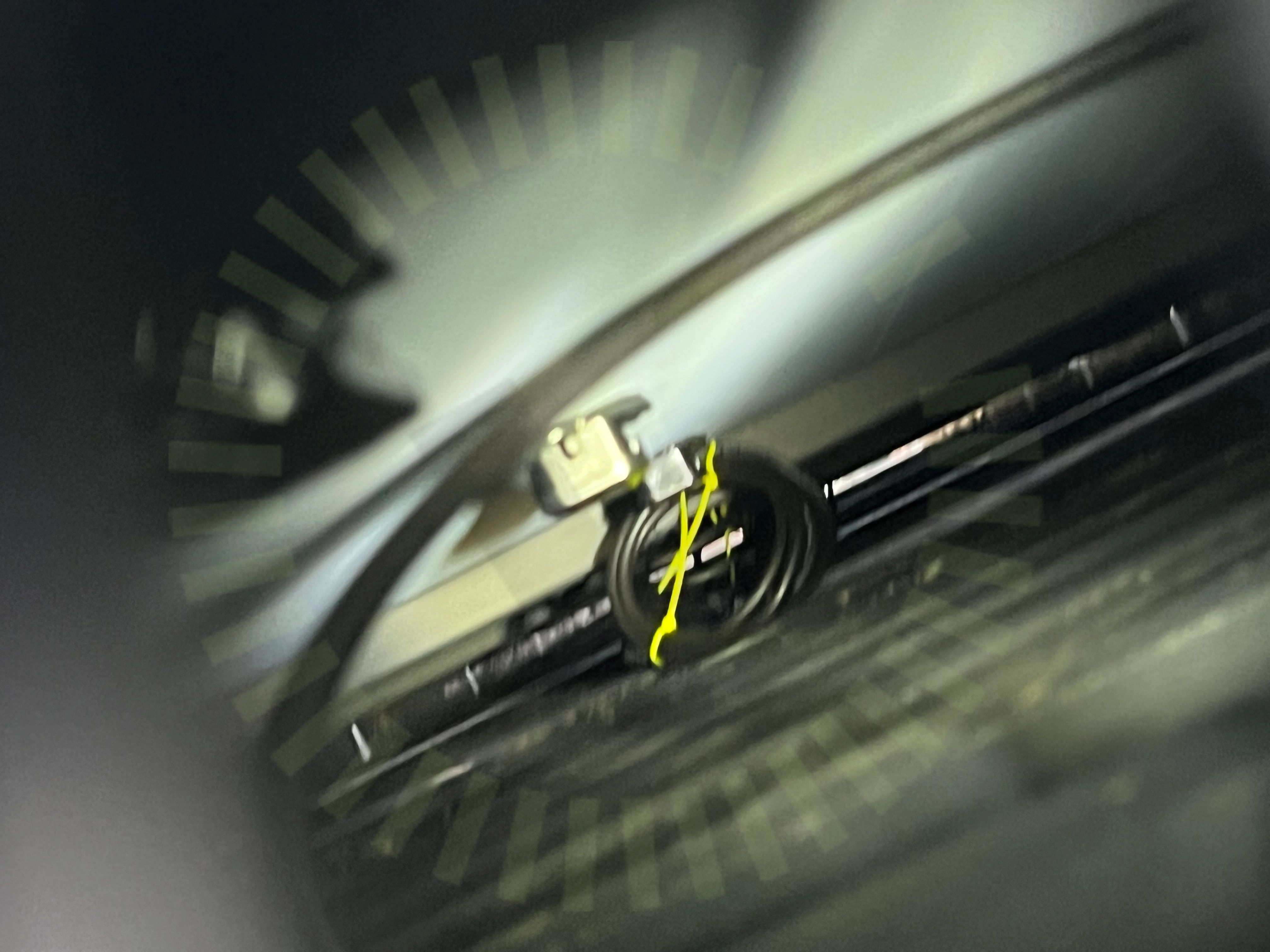

4.1 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)

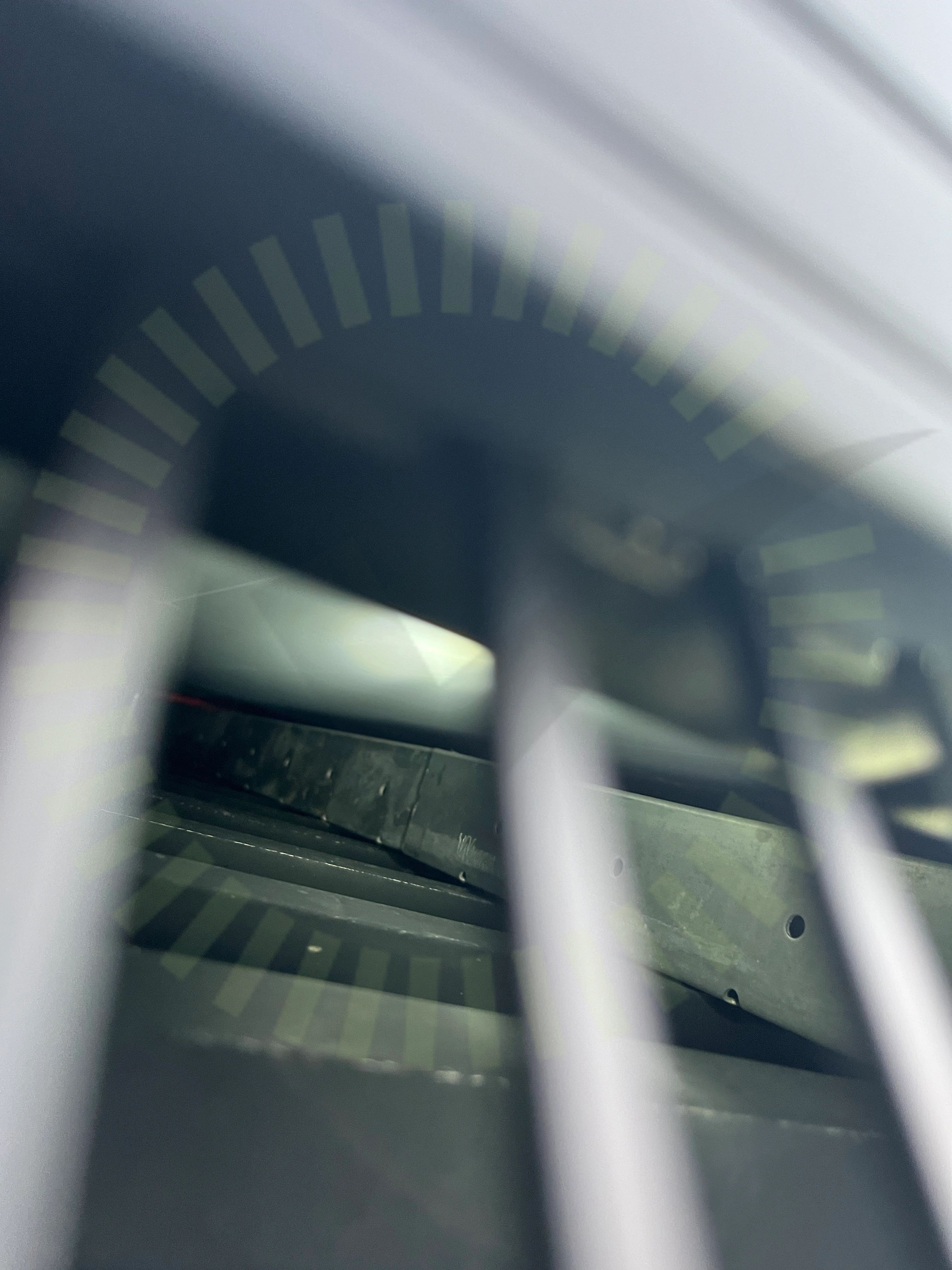

4.2 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

MA5101 Sid 1 (1) | Version 4 - 221219

4.3 Väderbeständigt material

Inte godkänd

Kablage hänger kvar i förpackningsbuntband. Kablage kommer med tiden att ligga på yttertaket.

SS 436 40 00 (522.11)

4.4 Ändklämmor skena

Inte godkänd

För lite skena sticker ut från slutet av panelkanten.

MA5111 Sid 1 (1) | Version 4 - 221117

Godkända kontrollpunkter

13/17

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmor rätt förläggning

Mittklämmor

Placering

Skador

Skenornas infästning

Skenornas överhäng

Skenors avstånd till varandra

Snö- och Vindlastberäkning

Takgenomföring

Smartmätare

Godkända kontrollpunkter

3/3

Matning till smartmätare

Signalkabel till växelriktaren

Skador signalkablage

Undercentral

Godkända kontrollpunkter

7/7

Fasskena

Femledarsystem

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Godkända kontrollpunkter

36/36

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordfelsbrytare

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Växelriktarens IP klassning
