Besiktningsrapport
9.4
Installation genom
GoSol Energi
Datum
16 mars 2023
Ort
Segersäng, Stockholms län
Takstolsinfästning
Fästens placering
AC Genomföringar
DC Genomföringar
96% godkända
4% ej godkända
Om installationen
Paneler
DMEGC: DM(XXX)M10-66HBB/-V
Montagesystem
K2: SingleRail: CrossHook 3S
Växelriktare
Huawei: SUN2000-(3-10KTL)-M1
Batteri
Huawei: LUNA2000-5-15-S0
Tillbehör
Smartmätare: CHINT DTSU666
Installerad av GoSol Energi som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Batteri
Godkända kontrollpunkter
14/14
Avstånd
Avstånd till växelriktare
Batteri PE
Fastsäkring av produkt
Infästning
Internet
Kabel
Kontakter
Rakt stående
Skador
Smart Power Sensor
Temperatur
Utrymme
Väderskydd
Tak 1, DMEGC: DM(XXX)M10-66HBB/-V
Anmärkningar
1/16

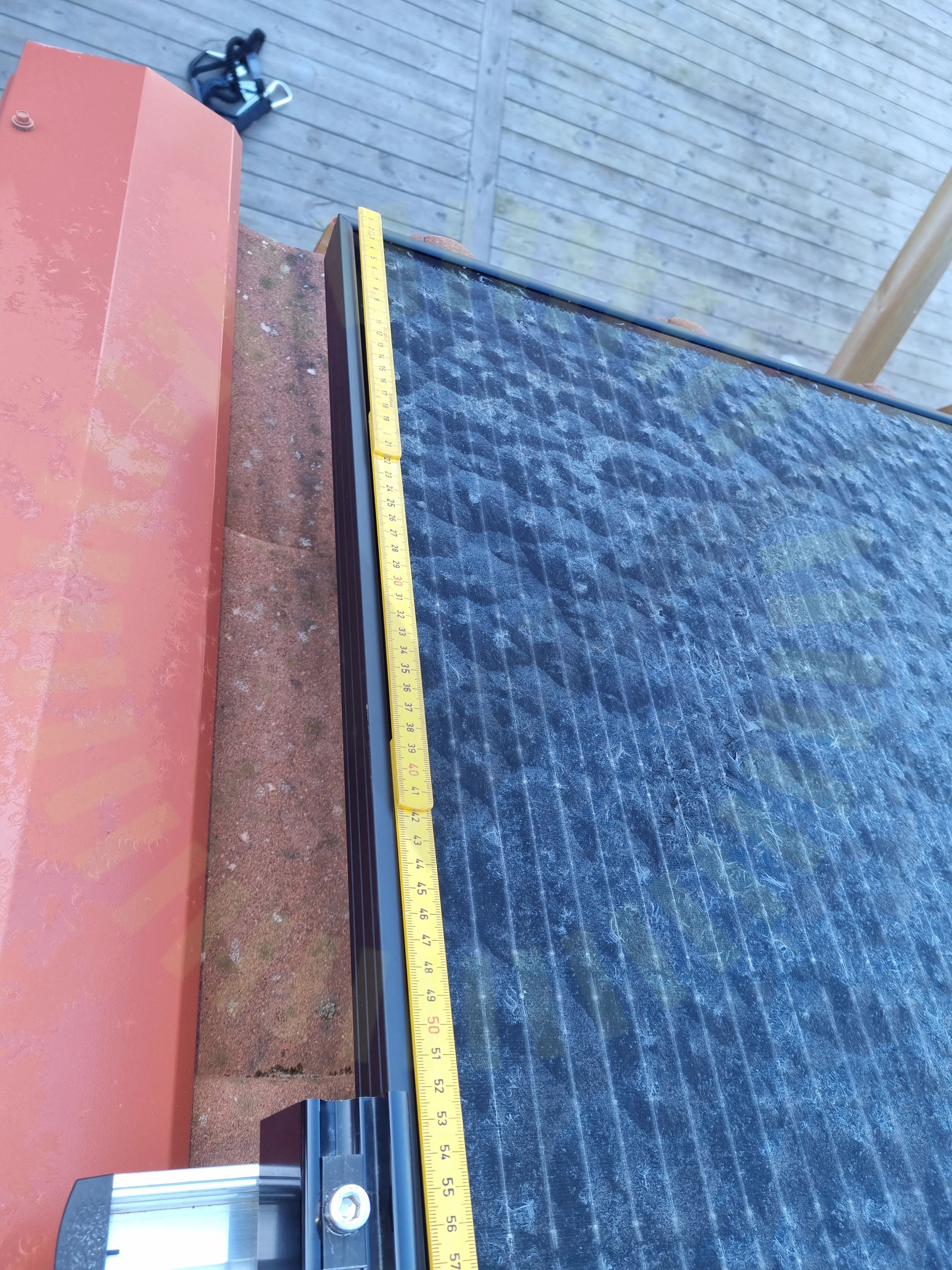

3.1 Fästens placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon.
DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 10.
Godkända kontrollpunkter
14/16
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Klämmans överlappning
Klämmornas storlek
Kontakter
Kopplingslåda
Panelkablagets böjradie
Panelramar separerade
Punktbelastning
Skador
Skugga
Spänningar i ram
Stress på kontakter
Ej tillgängligt vid besiktning
1/16
Strängförläggning
Tak 1, K2: SingleRail: CrossHook 3S
Anmärkningar
1/28
4.1 Takstolsinfästning
Inte godkänd
En rad med två infästningar har missat takstol totalt 4 skruvar på garagetaket.
K2 Roof hook with Heco Fastening Topix-plus screws, Sida 7
Godkända kontrollpunkter
27/28
Använd skruv för klämma
Främmande material
Infästningar
Kabeluppfästning
Klämmans placering i skena
Mittklämmor
Panelramens höjd
Shims
Skada på klämmor
Skador
Skarp kant
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenskarvar
Skruvar korrekt
Skydd
Snö- och Vindlastberäkning
Takets lutning
Takgenomföring
Takkrokarnas CC
Takstolsbredd
Termisk brytpunkt skenor
Tvådelad takkrok
Underliggande takpanna
Väderbeständigt material
Ändklämmor
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
2/31
6.1 AC Genomföringar
Inte godkänd
Genomföring ej tätad.
SS 436 40 00 (527.2.1)
6.2 DC Genomföringar
Inte godkänd
Genomföringar ej tätad.
SS 436 40 00 (527.2.1)
Godkända kontrollpunkter
29/31
AC anslutning växelriktare
AC Böjradie
AC Kablage dimensionering
AC Kablage förläggning
AC kablage skada
AC kablage skarp kant
Avstånd närliggande objekt
Avstånd till hav
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skada
DC Kablage skydd
DC Kontakter anslutning
DC Kontakter stress
DC Max Spänning
DC Max Ström
DC Min Spänning
Fastsäkring av produkt
Huvudsäkring
Infästning
Jordning av chassi
Kontakter
Ledare Fastspända
Märkning
Placering
Smartmätare
Säkringsdimension
Ventilation
