Besiktningsrapport

9.6

Installation genom

Söderens

Datum

15 december 2023

Ort

Hindås, Västra Götalands län

Klämmornas placering

Föremål mot bakstycke

Identifiering

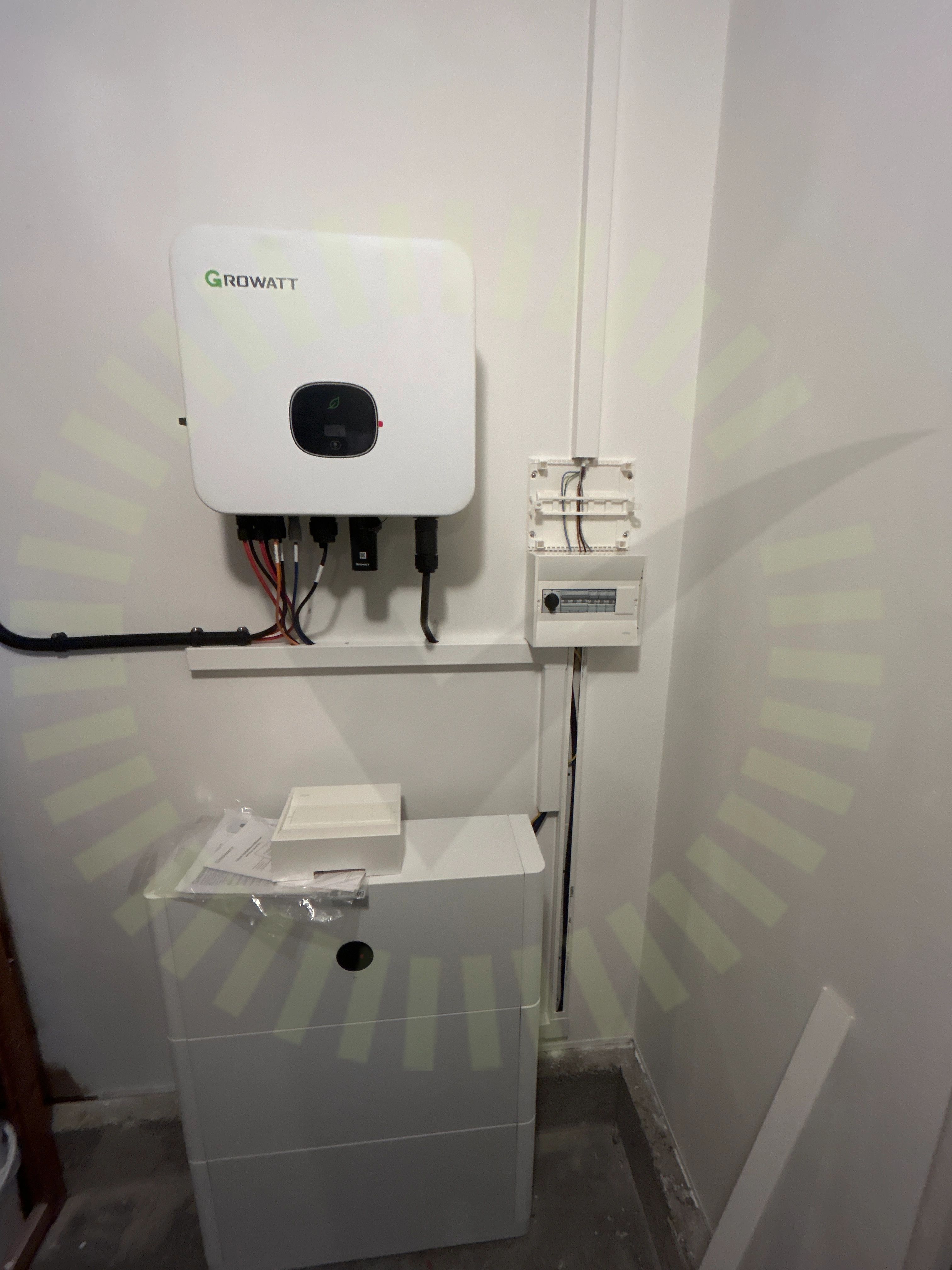

+ 3

91% godkända9% ej godkända

Om installationen

PanelerTrina: TSM-NEG9RC.27

MontagesystemTJB: Solentra Krokfäste för råspont/bärläkt

VäxelriktareGroWatt: MID (11-30)KTL3-XH

BatteriGrowatt APX HV Battery

TillbehörUndercentral

Installerad av Söderens som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Anmärkningar

1/3

1.1 Avtal

Inte godkänd

Installationen är inte klar enligt avtal. Elektriker ska göra klart sin del.

Avtal

Godkända kontrollpunkter

2/3

Mätprotokoll DCSträngschema

Growatt APX HV Battery

Anmärkningar

2/8

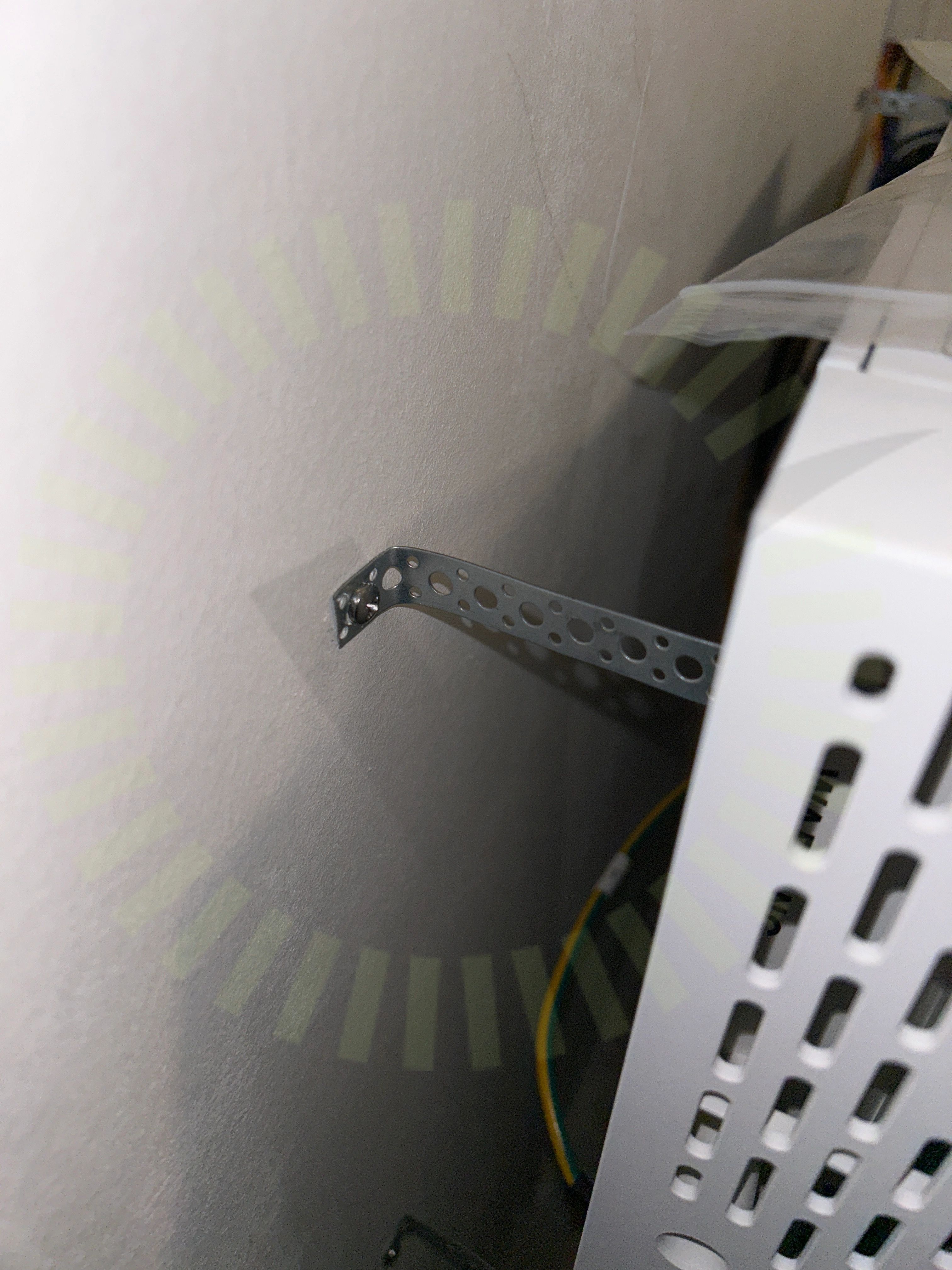

2.1 Fastsäkring av produkt

Inte godkänd

Batteriet är inte fastsäkrat ordentligt.

Growatt: APX 5.0~30.0P-S2 User Manual EN 202308, Sida 17-20

2.2 Kommunikation

Inte godkänd

Växelriktaren saknar kommunikation med batteriet.

Growatt: APX 5.0~30.0P-S2 User Manual EN 202308, Sida 21-22

Godkända kontrollpunkter

5/8

Avstånd närliggande objektOmgivningstemperaturPEPlaceringVäderskydd

Ej tillgängligt vid besiktning

1/8

Anslutning

Growatt ARK XH Battery System

Godkända kontrollpunkter

1/1

Avstånd

GroWatt: MID (11-30)KTL3-XH

Anmärkningar

4/40

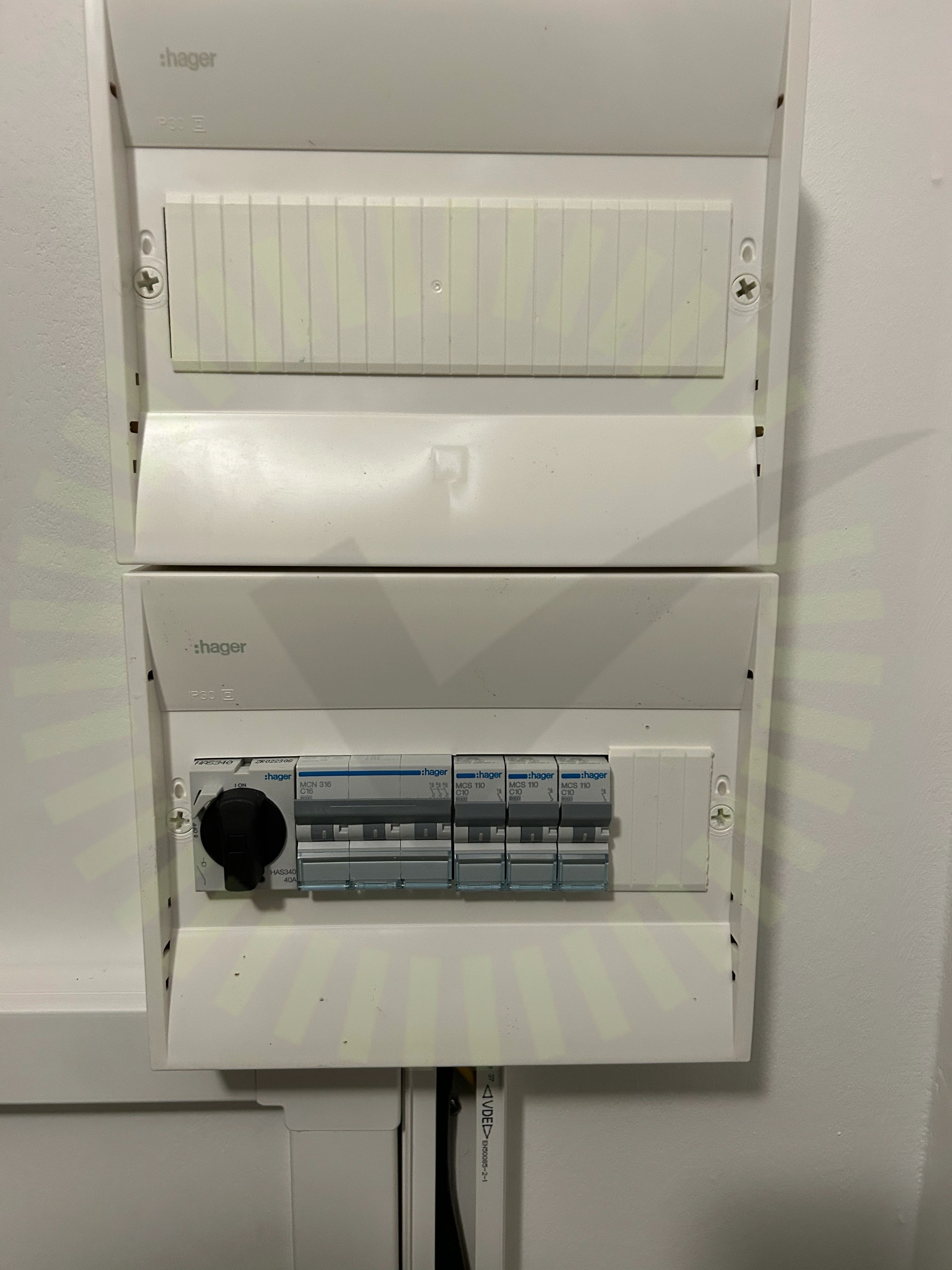

4.1 Identifiering

Inte godkänd

Märkning saknas för växelriktarens säkringar. Det är inte tydligt vad säkringen är till.

SS 436 40 00 (514.1)

4.2 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

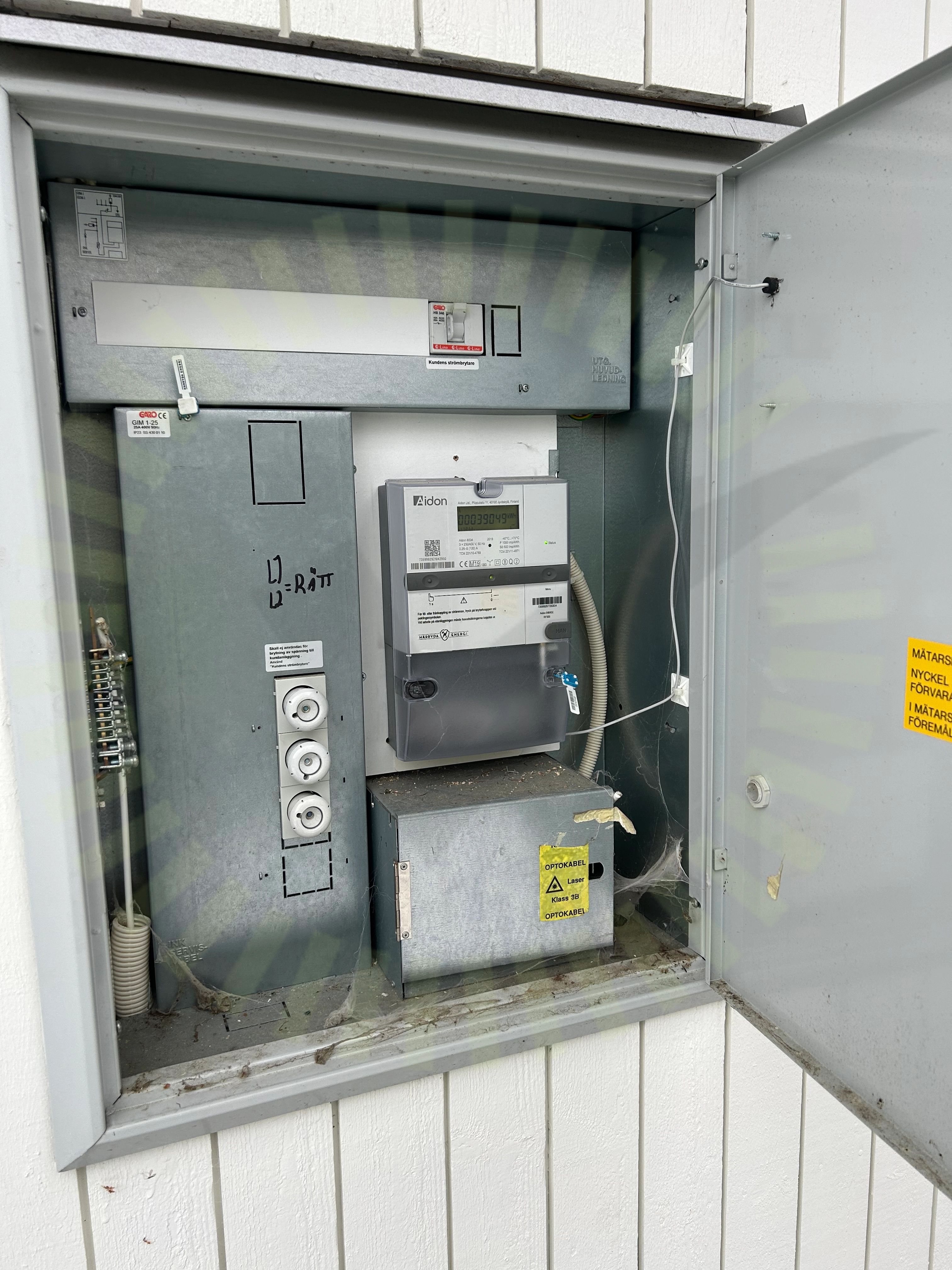

4.3 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

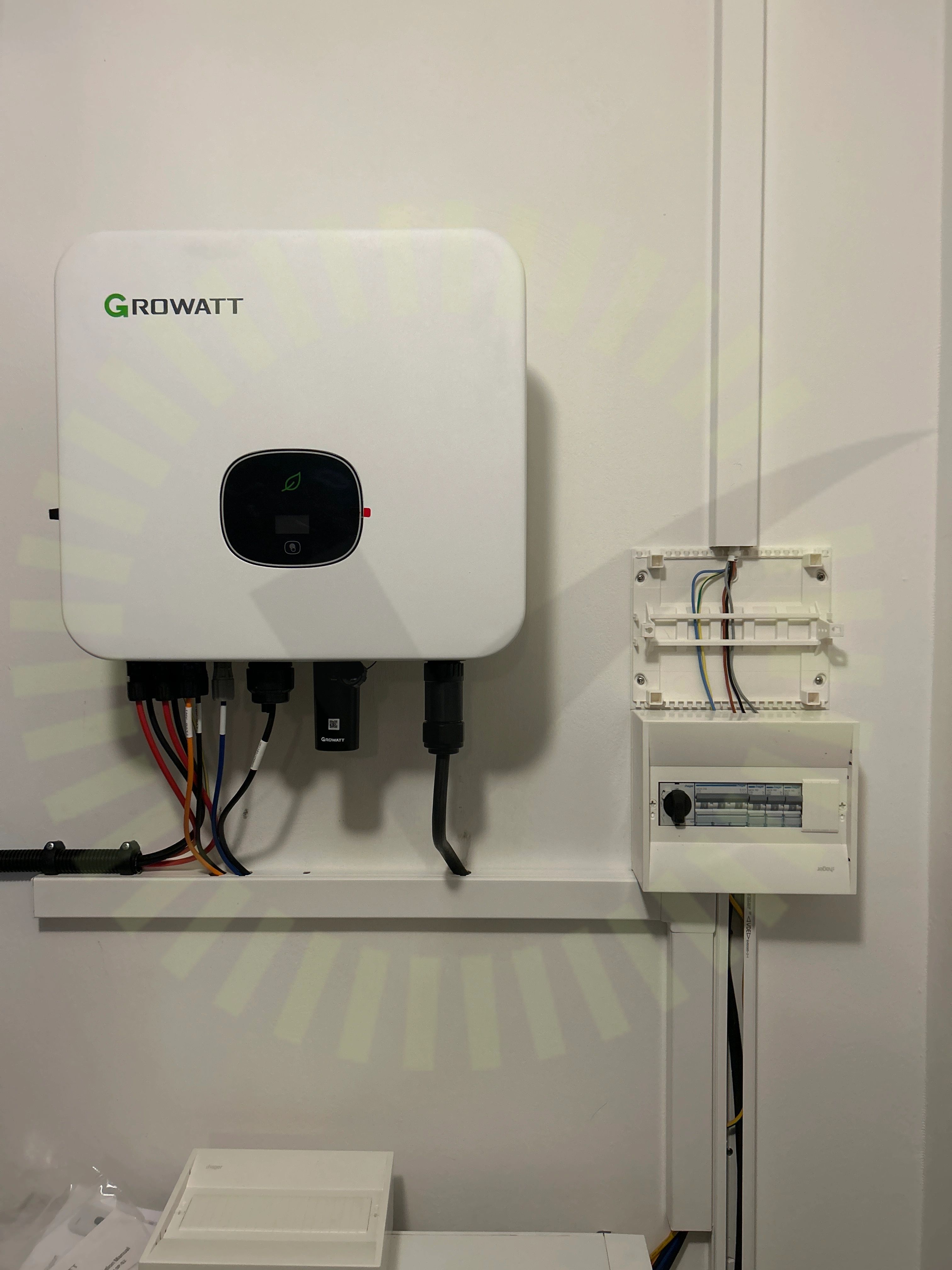

4.4 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

36/40

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

TJB: Solentra Krokfäste för råspont/bärläkt

Godkända kontrollpunkter

21/22

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramHöjdjusteringKabeldragning mellan takytorKabeluppfästningKlickfästeKlämmans placering i skenaMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/22

Råspontsinfästning

Trina: TSM-NEG9RC.27

Anmärkningar

2/15

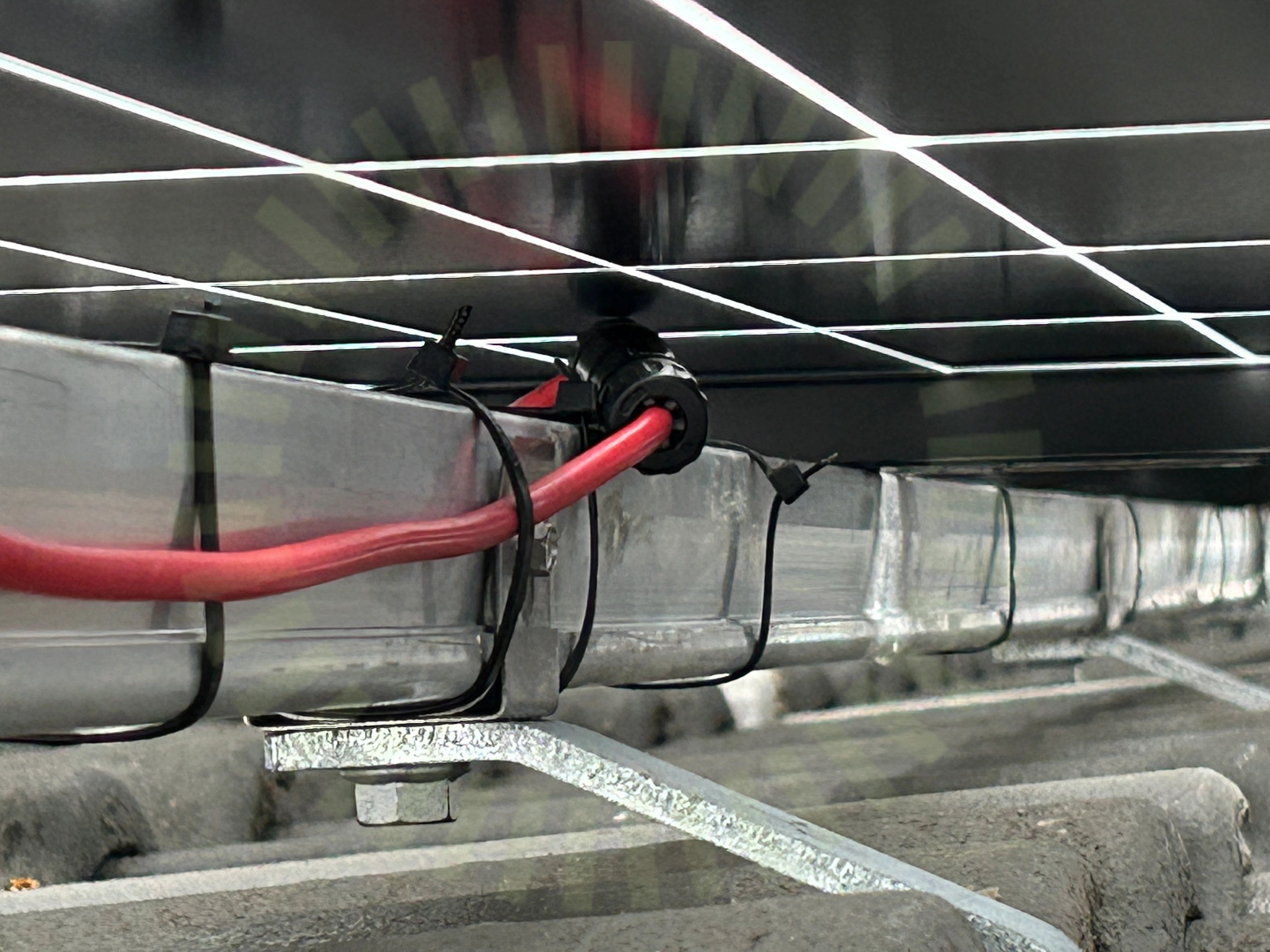

6.1 Föremål mot bakstycke

Inte godkänd

Föremål skaver mot panelens undersida.

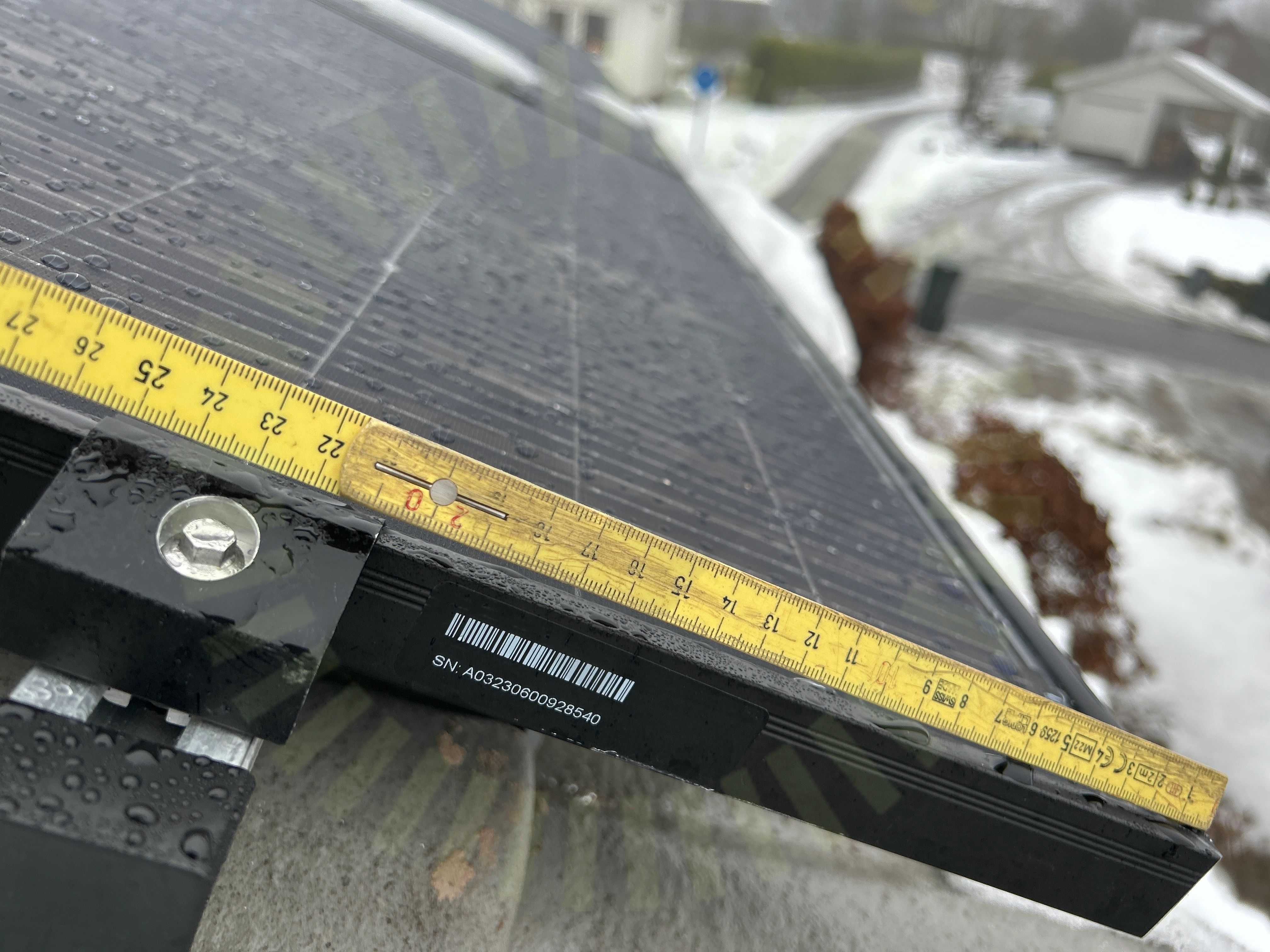

6.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

TrinaSolar: VertexSeriesUserManual UM-M-0002/Ver.G, Sida 18-19

Godkända kontrollpunkter

12/15

DräneringshålFörbindelse av kontakterKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/15

Strängförläggning

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
