3.1 Böjradie
Inte godkändBöjar ska ha en sån radie att ledare och kablar inte skadas.
SS 436 40 00 (522.8.3)
Besiktningsrapport
8.9
Installation genom
GoSol Energi
Datum
27 april 2023
Ort
Landvetter, Västra Götalands län
91% godkända9% ej godkända
Om installationen
PanelerDMEGC: DM(XXX)M10-66HBB/-V
OptimerareFerroAmp: SSO 8kW
MontagesystemK2: SingleRail: CrossHook 3S
VäxelriktareFerroAmp: FerroAmp 14kVA
TillbehörSäkerhetsbrytare AC
Installerad av GoSol Energi som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Distributionsbox
Godkända kontrollpunkter
2/2IP-KlassningKabel
Kapsling
Anmärkningar
1/7Godkända kontrollpunkter
6/7BrytareFörskruvningarInstallationPlaceringTermisk påverkanYttre påverkan
Optimerare
Godkända kontrollpunkter
9/9Direkt solljusDragavlastadeFastsäkring av produktKabelKontakterPlaceringSkadaVentileringVärmeutveckling
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad
Tak 1, DMEGC: DM(XXX)M10-66HBB/-V
Anmärkningar
1/16
6.1 Fästens placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 10.
Godkända kontrollpunkter
15/16DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmans överlappningKlämmornas storlekKontakterKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, K2: SingleRail: CrossHook 3S
Anmärkningar
5/29

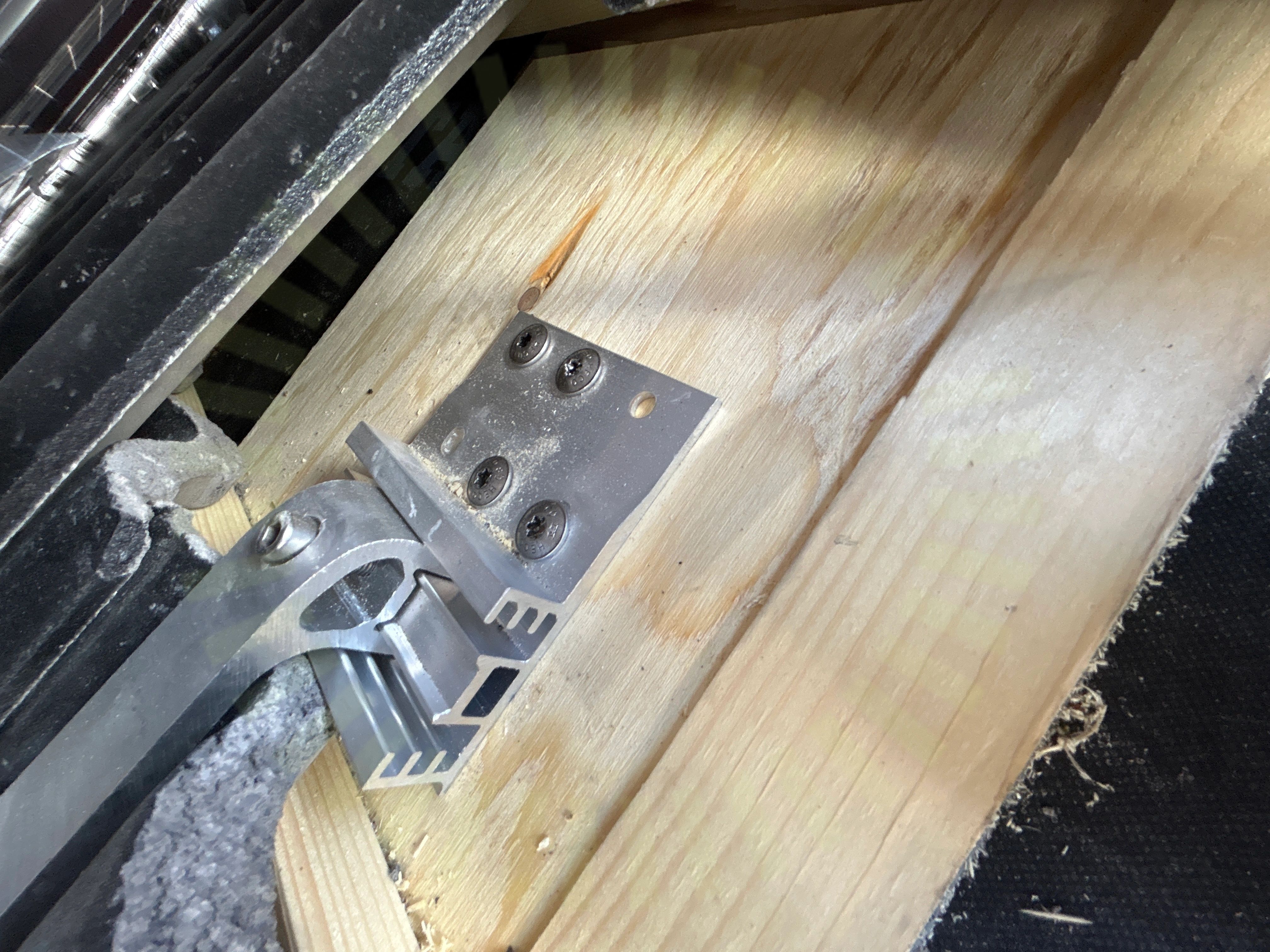

7.1 Infästning utanför takstol
Inte godkändRåspontsinfästningar är inte monterade enligt tillverkarens anvisningar.
SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 19

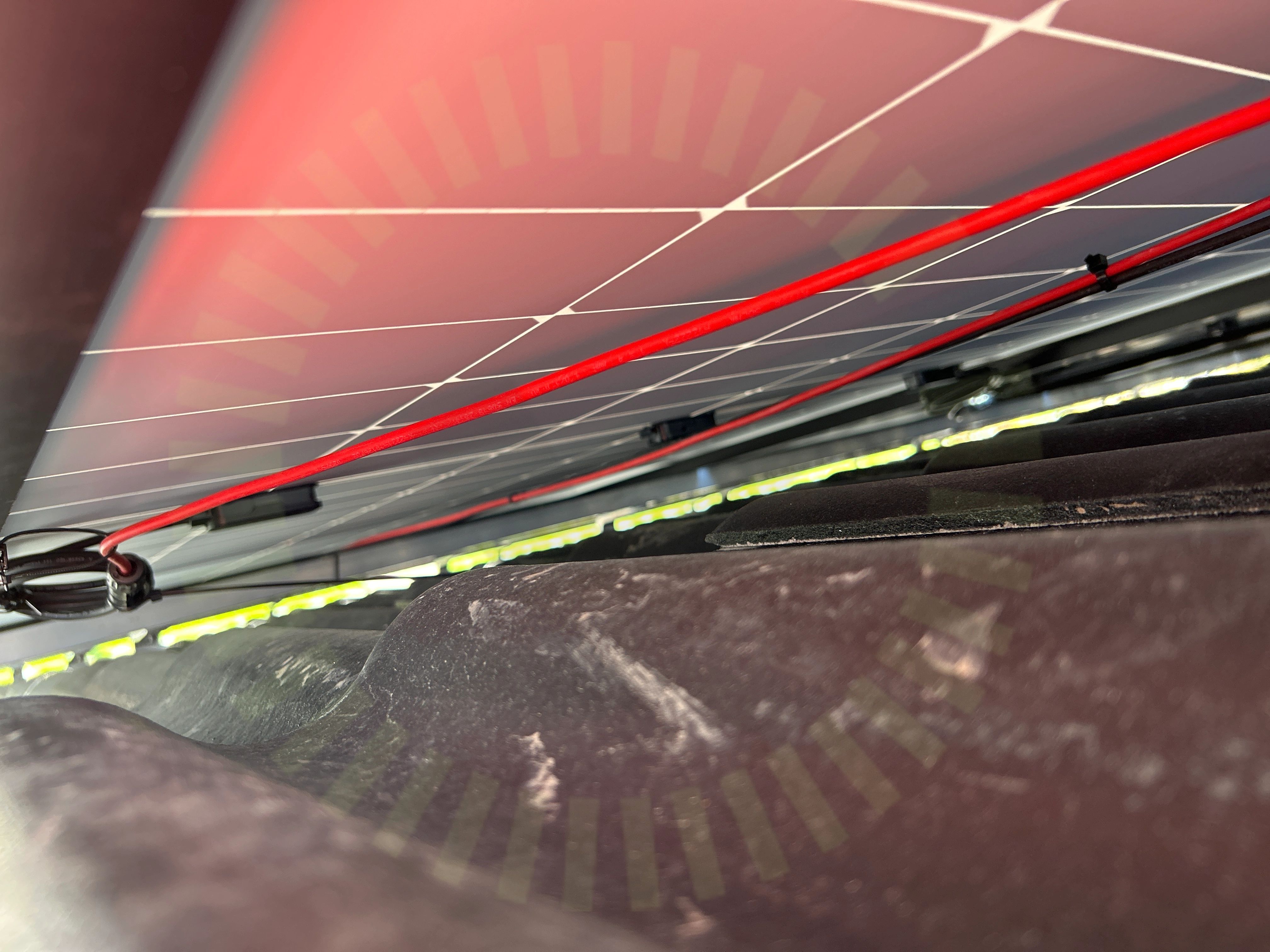

7.2 Kabeluppfästning
Inte godkändKablage går långa sträckor utan uppfästning.
SS 436 40 00 (712.521.101 och 522.8.4)
7.3 Takgenomföring
Inte godkändTakgenomföring är inte fackmässigt utförd.
7.4 Takstolsbredd
Inte godkändDen använda skruven är för grov för takstolen. 8mm skruv kräver 48 mm takstol.
K2 Roof hook with Heco Fastening Topix-plus screws, Sida 6
7.5 Takstolsinfästning
Inte godkändFlera infästningar har helt eller delvis missat takstolen.
K2 Roof hook with Heco Fastening Topix-plus screws, Sida 7
Godkända kontrollpunkter
24/29Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningarKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSkruvar korrektSnö- och VindlastberäkningTakets lutningTakkrokarnas CCTvådelad takkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor
Varselmärkning
Anmärkningar
2/58.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler.
SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6
8.2 Varning för backspänning
Inte godkändMärkningen är inte utförd enligt gällande regler.
SS 436 40 00 (134.1.7) / ELSÄK-FS 2022:1 - 3 kap. § 6 / SEK 457, Sida 42-43
Godkända kontrollpunkter
3/5Missvisande varselmärkningTillförlitligt fästVarning för likspänning
Växelriktare
Anmärkningar
1/299.1 AC Anslutning Växelriktare
Inte godkändTN-C system är utfört med 6mm2 kabel. PEN ledaren måste vara 10mm2.
Godkända kontrollpunkter
28/29AC BöjradieAC Kablage förläggningAC kablage skarp kantAvståndDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressFastsäkring av produktGenomföringarHuvudsäkringInfästningInternetKabelKabeldimensioneringLedare FastspändaLikspänningskomponenterMärkningSkadat kablageSträngdesignStrömtransformatorerSäkringUppskalad ledareVentilationVinkelVäderbeständigt materialVärmeutveckling
