Institutet för Solenergikvalitet

Besiktningsrapport

9.7
x

Installation genom

Solcellen.nu

Datum

11 januari 2023

Ort

Kungälv, Västra Götalands län
Skena överhäng
Fästenas placering
Tillförlitligt fäst
96% godkända4% ej godkända

Om installationen

PanelerJA Solar: JAM60S20 MR Series
MontagesystemESDEC Lutande tegeltak
VäxelriktareSunGrow: SG(5.0-20)RT
BatteriSunGrow: SBR(XXX)
TillbehörSäkerhetsbrytare AC
TillbehörSäkerhetsbrytare DC
Solcellen.nu

Installerad av Solcellen.nu som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

ESDEC Lutande tegeltak

Anmärkningar

1/26
Skena överhäng

1.1 Skena överhäng

Inte godkänd

för långt överhäng

BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10

Godkända kontrollpunkter

24/26
Anpassade takpannorAvstånd mellan takkrokarFrämmande materialInfästning skenaKabeluppfästningKlämräckvidd för ställbart fästeMittklämmorMontering av takkrokarPanel storlekPanelens ramhöjdShimsSkadorSkarp kantSkarvning av skenaSkyddSnö- och VindlastberäkningSäkerhetsavståndTakkrok infästningTakkrokens orienteringTaklutningTermisk brytpunktVäderbeständigt materialÄndfästenÄndklämmor

Ej tillgängligt vid besiktning

1/26
Takgenomföring

JA Solar: JAM60S20 MR Series

Anmärkningar

1/15

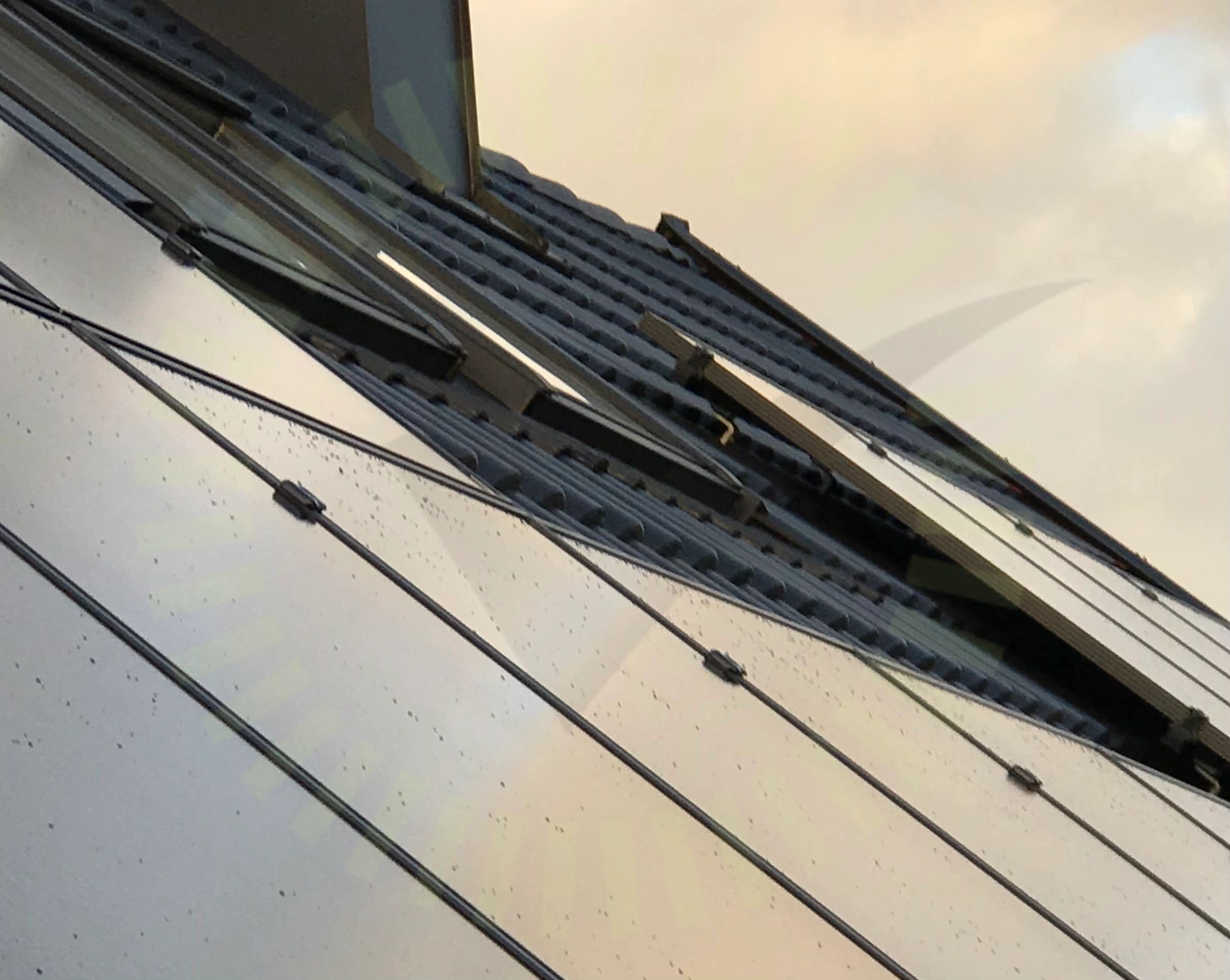

Fästenas placering

2.1 Fästenas placering

Inte godkänd

fel avstånd på fäste för panelerna

Tillverkarens anvisningar

Godkända kontrollpunkter

13/15
Avstånd till ytaDragavlastadeDräneringshålFästenas storlekFöremål mot bakstyckeHöjdskillnadKablarnas böjradieKontakter skyddadeMellanrum panelramSkuggaSpänningar i ramSträngförläggningYttre påverkan

Ej tillgängligt vid besiktning

1/15
Förbindelse av kontakter

SunGrow: SBR(XXX)

Anmärkningar

1/8
Avstånd

3.1 Avstånd

Inte godkänd

för kort avstånd till vägg

SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 14.

Godkända kontrollpunkter

7/8
InfästningKommunikationLockMiljökravPESkadorVinkel

SunGrow: SG(5.0-20)RT

Anmärkningar

1/32
Tillförlitligt fäst

4.1 Tillförlitligt fäst

Inte godkänd

dekaler sitter dåligt

Godkända kontrollpunkter

31/32
AC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAnslutningAvståndDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanFörskruvningHuvudsäkringInformering av solcellerInfästningKabelKabelLedare fastspändaMärkningMätprotokoll DCPEPlacering: Fastsäkring av produktSkadorSträngschemaSäkringUtrymmeVarning för backspänningVarning för likspänningVinkelVäxelriktare: El: Kontakter

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Säkerhetsbrytare DC

Godkända kontrollpunkter

6/6
BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad
