Institutet för Solenergikvalitet

Besiktningsrapport

8.2
x

Installation genom

Solkungen

Datum

31 oktober 2022

Ort

Grevie, Skåne län
Fästens placering
AC kabel skarp kant
Föremål Bakstycke
79% godkända21% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-66HBB/-V
OptimerareFerroAmp: SSO 8kW
OptimerareTigo: Tigo - TS4-A-O - Optimering
MontagesystemSchletter: Standing Seam Clamp
VäxelriktareFerroAmp: EnergyHub XL 21kVA Vägghängd
TillbehörSäkerhetsbrytare DC
Solkungen

Installerad av Solkungen som har ett lågt snittbetyg på 7.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

DMEGC: DM(XXX)M10-66HBB/-V

Anmärkningar

2/12

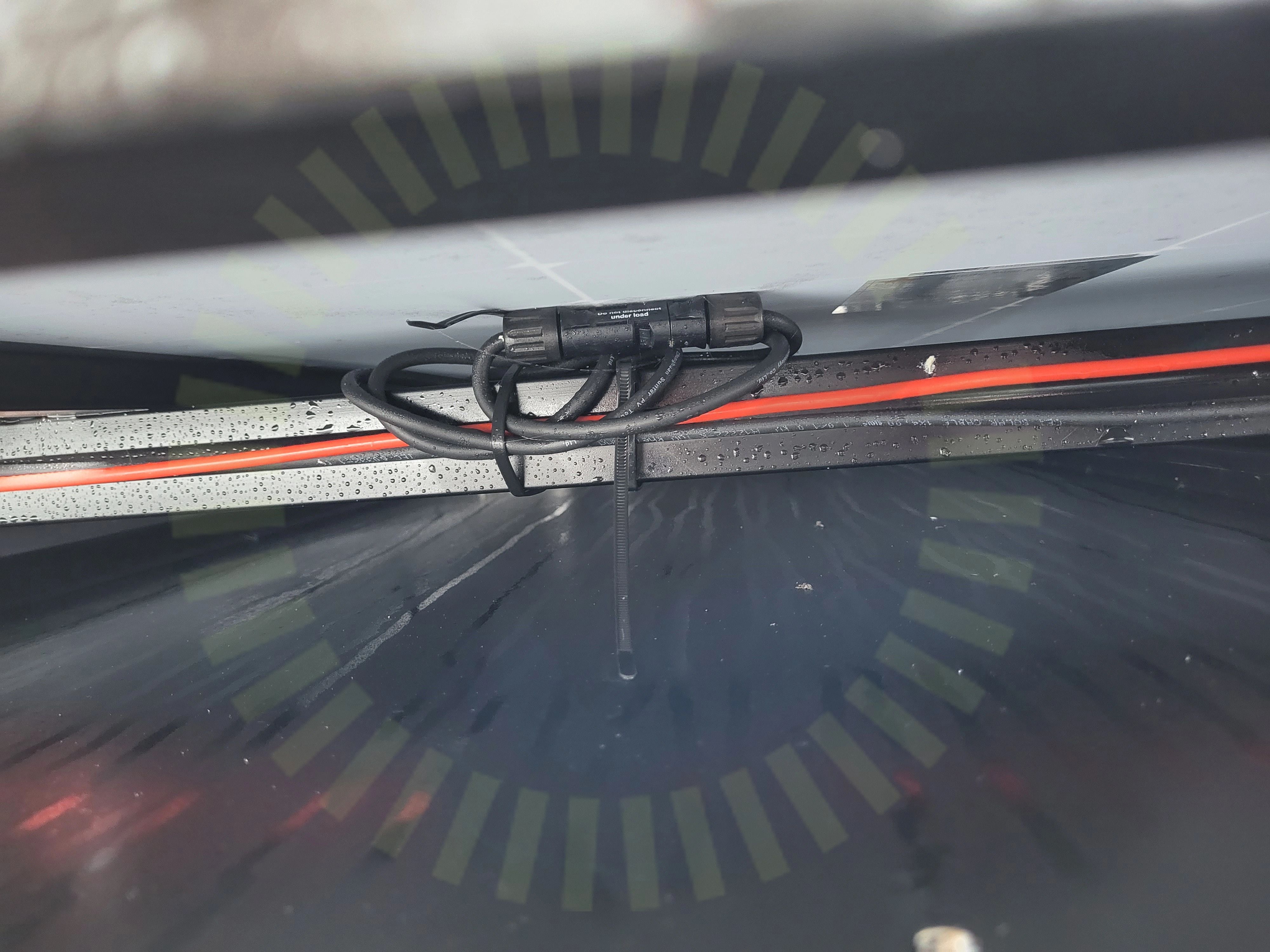

Föremål Bakstycke

1.1 Föremål Bakstycke

Inte godkänd

Föremål trycker på panelens baksida.

Tillverkarens montageanvisningar
Fästens placering

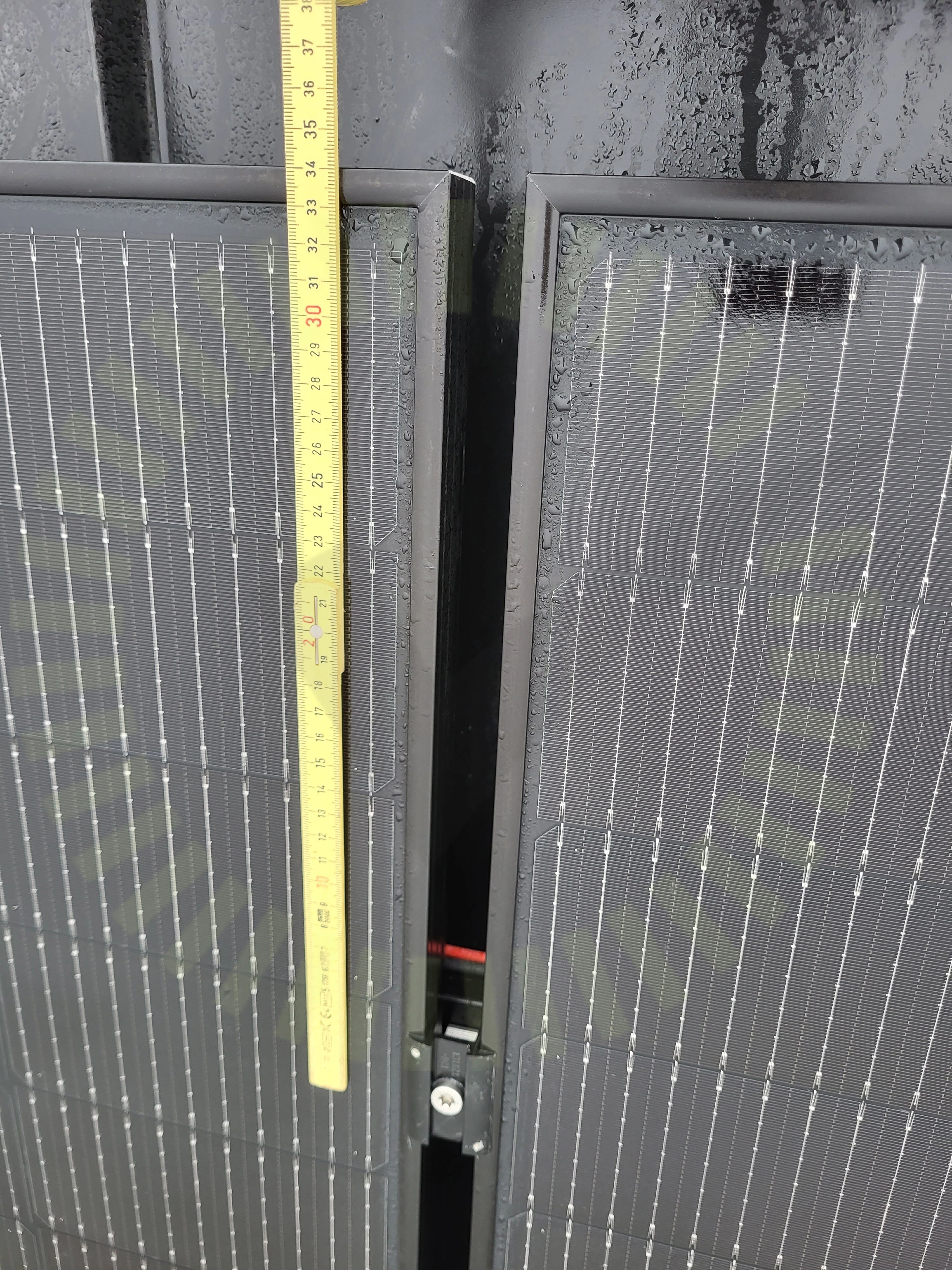

1.2 Fästens placering

Inte godkänd

Fästen placerade utanför tillverkarens angivna zon.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202112, Sida 8.

Godkända kontrollpunkter

10/12
DragavlastadeDräneringshålFästenas överlappningFörbindelse av kontakterHöjdskillnadKlämmornas storlekMellanrumSkadorSkuggaSträngförläggning

FerroAmp: EnergyHub XL 21kVA Vägghängd

Anmärkningar

8/27

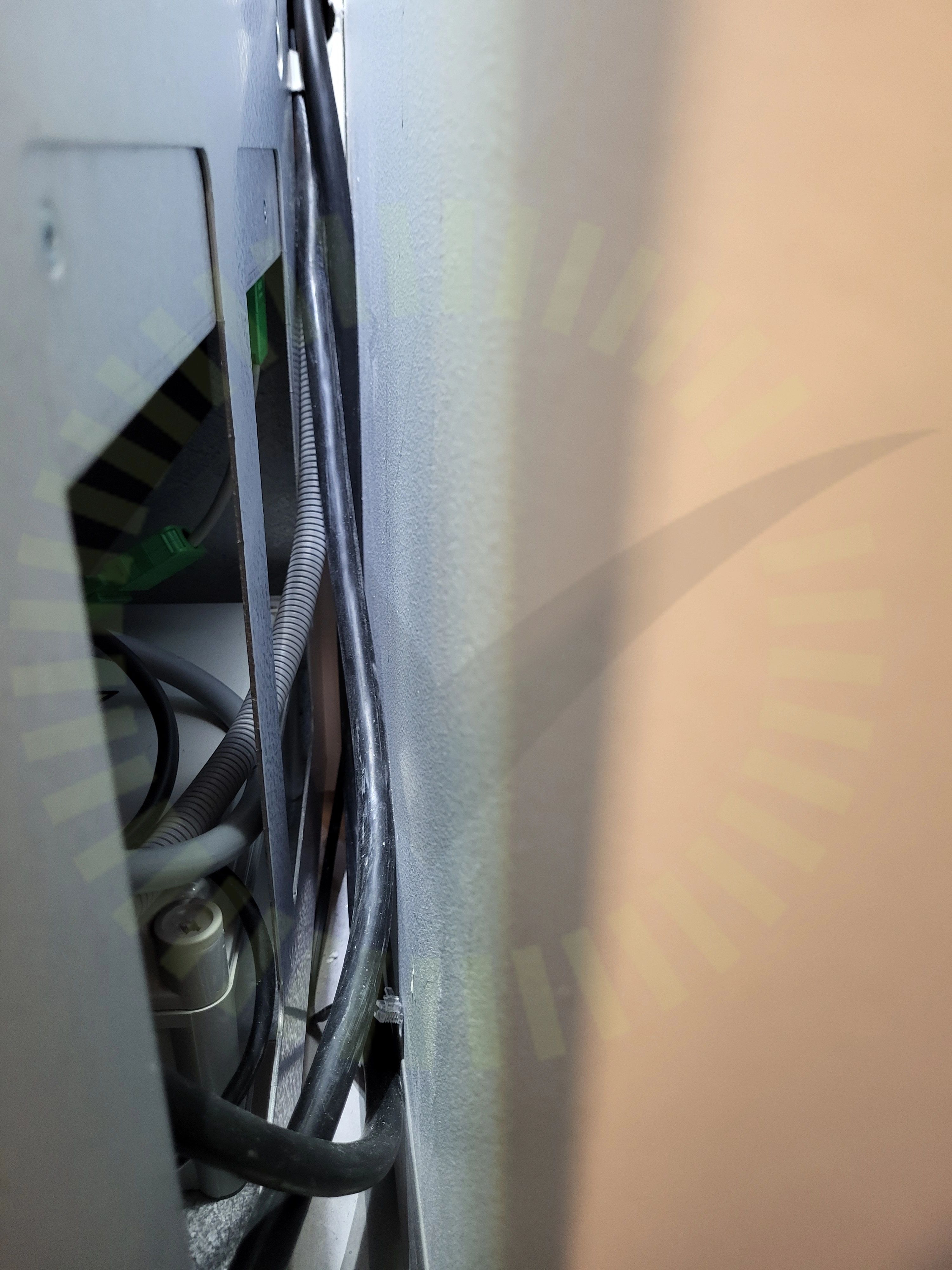

AC Förläggning

2.1 AC Förläggning

Inte godkänd

Ej uppfästa ordentligt.

SS 436 40 00 (522.8.4)

2.2 Dokumentation Växelriktare

Inte godkänd

Resultatberäkning saknas.

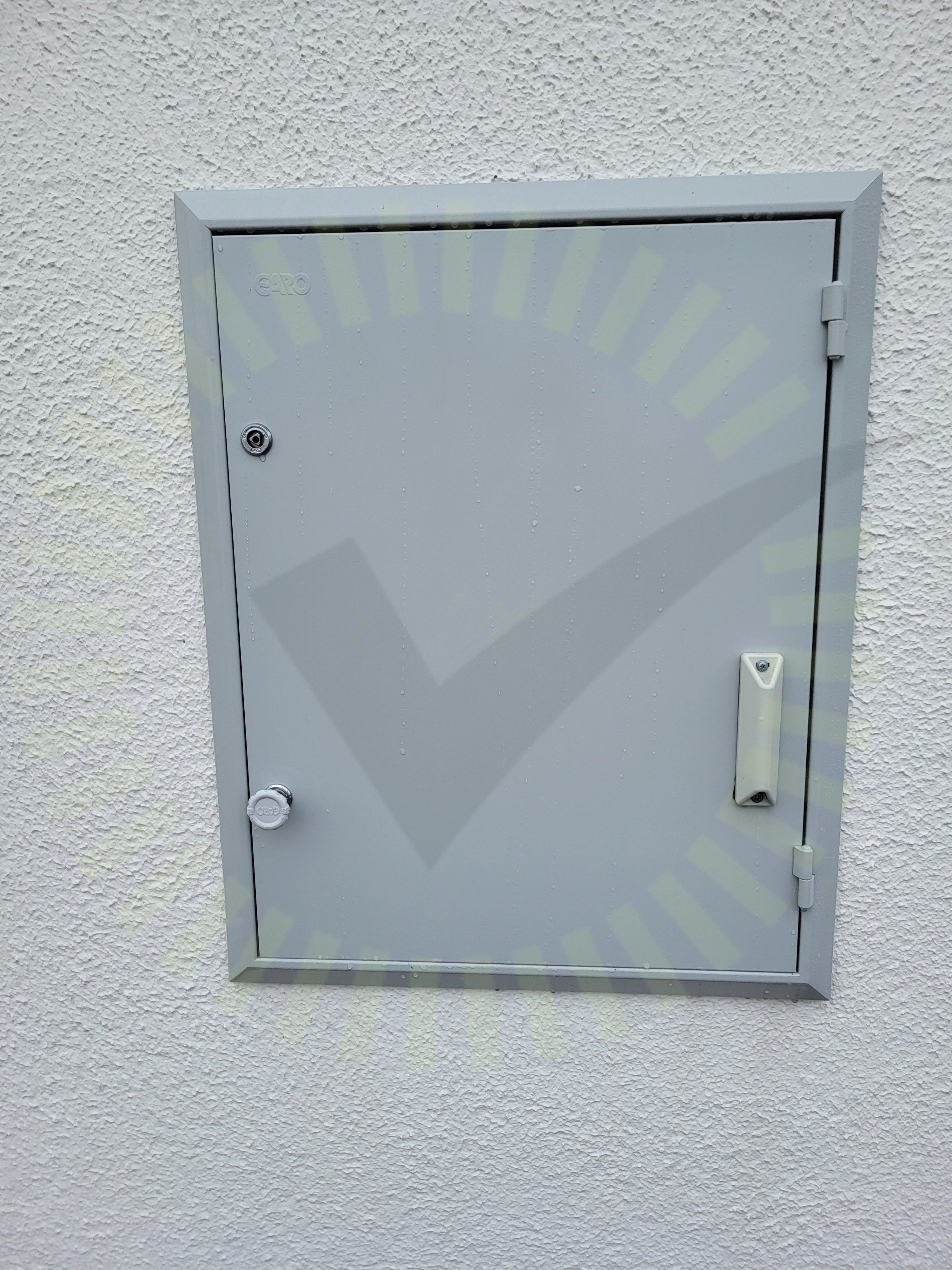

Informering av solceller

2.3 Informering av solceller

Inte godkänd

Märkning saknas.

SS 436 40 00 (712.514) / (134.1.7)

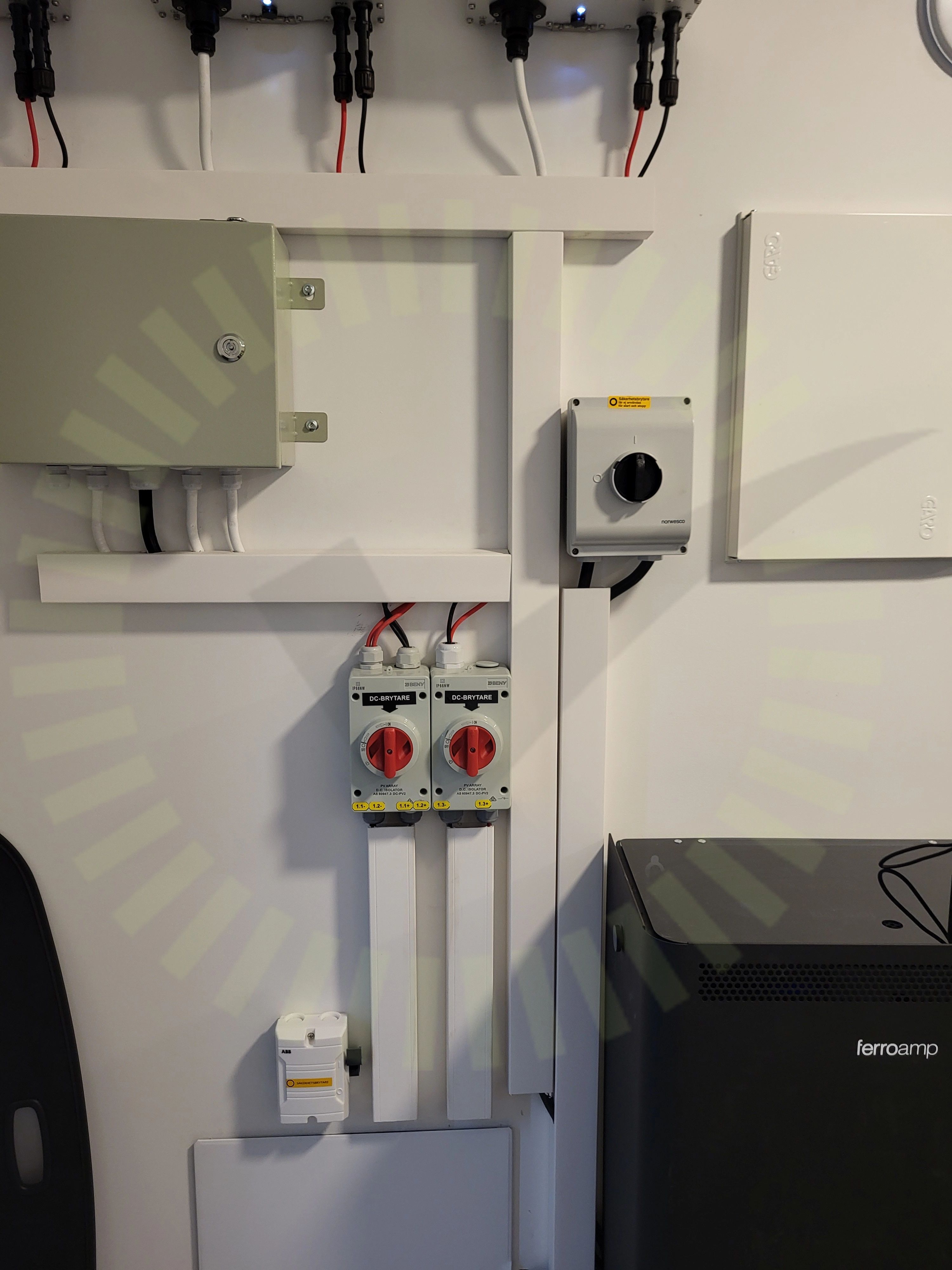

Märkning

2.4 Märkning

Inte godkänd

Tydlig märkning saknas för respektive objekt.

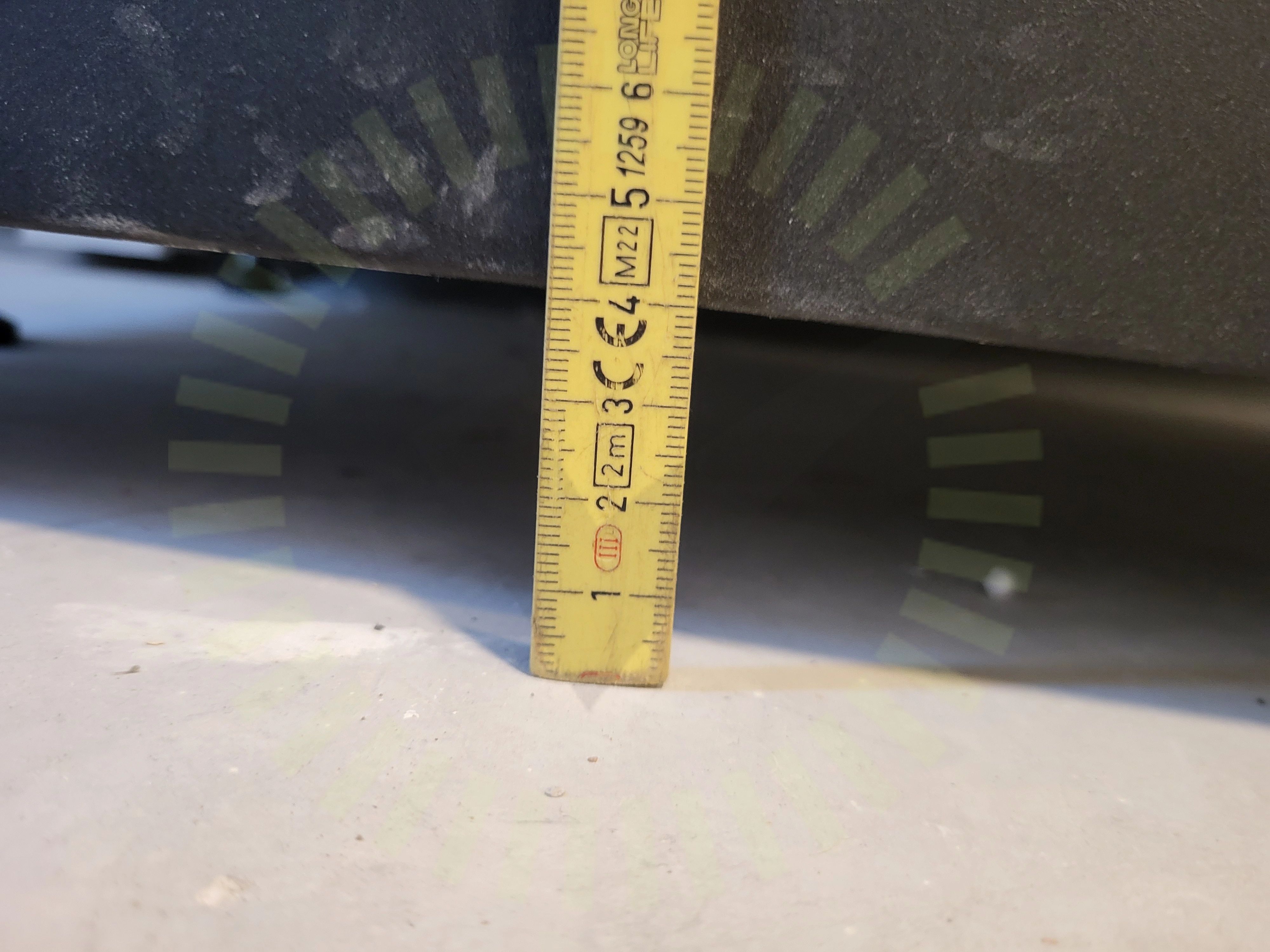

Placering Avstånd

2.5 Placering Avstånd

Inte godkänd

Mått stämmer inte med vad tillverkaren anger i installationsanvisningen.

Tillverkarens anvisningar

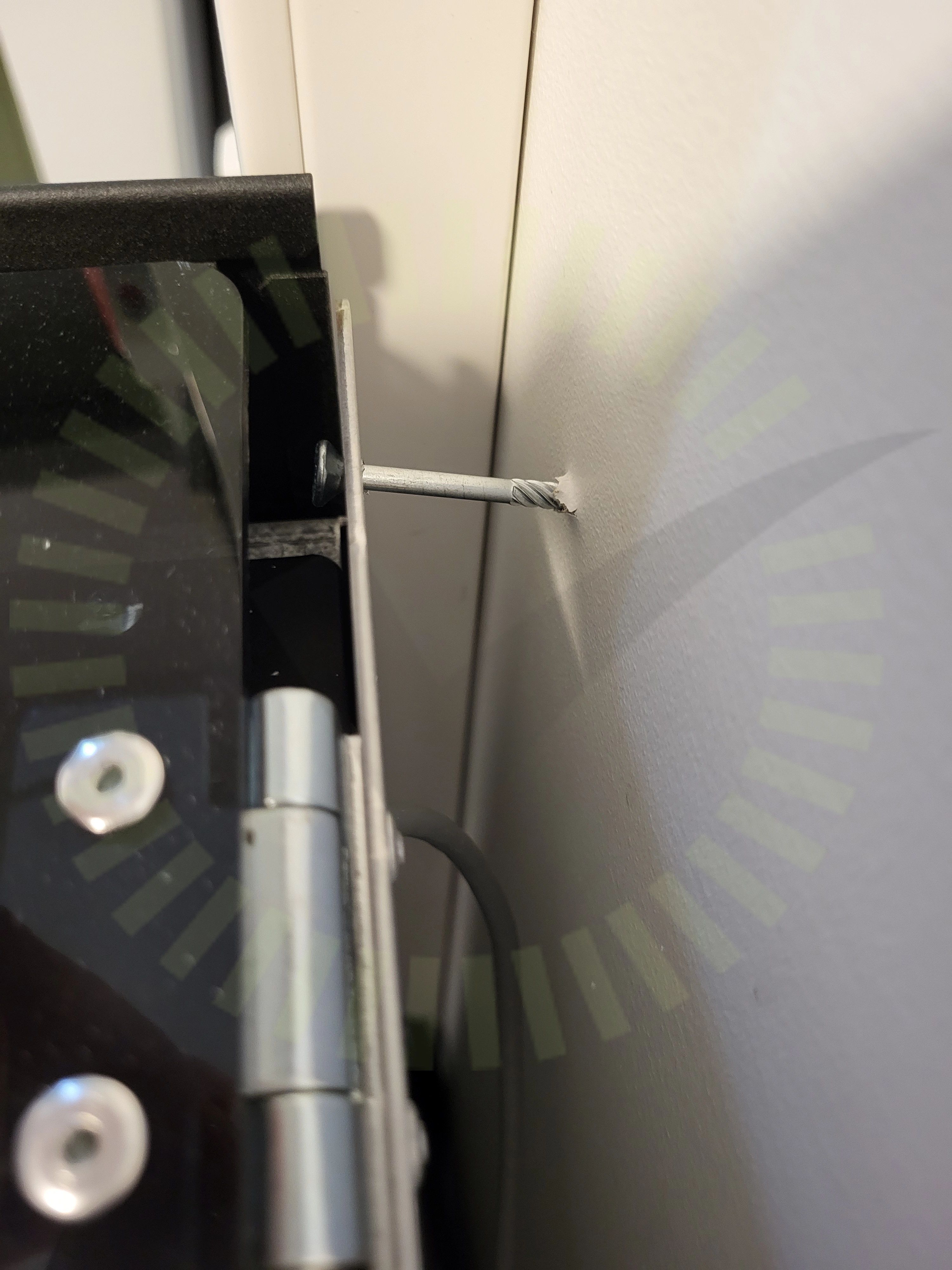

Placering Infästning

2.6 Placering Infästning

Inte godkänd

Ej ordentligt fäst.

Tillverkarens anvisningar

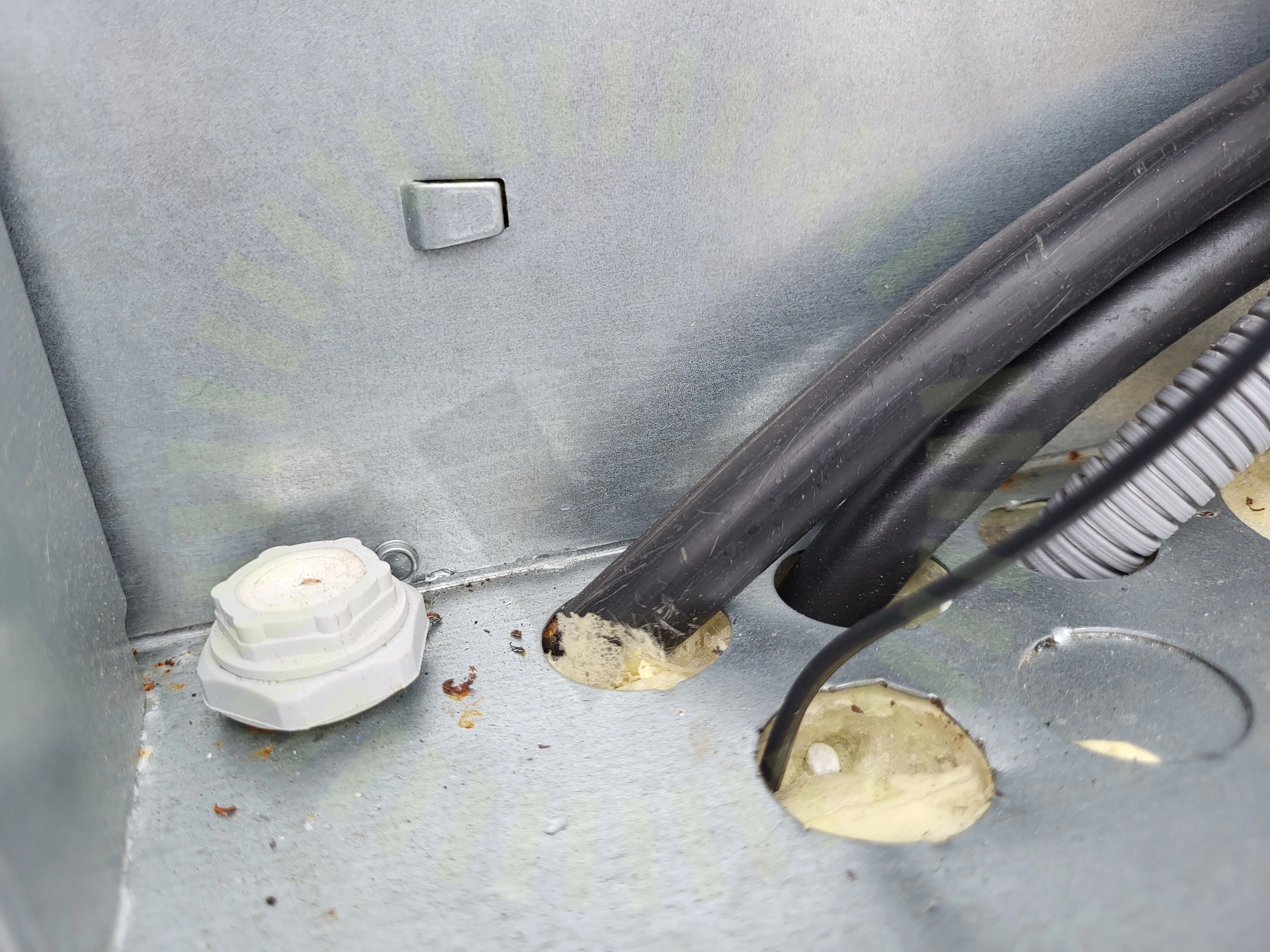

AC kabel skarp kant

2.7 AC kabel skarp kant

Inte godkänd

Kabel ligger mot skarp kant.

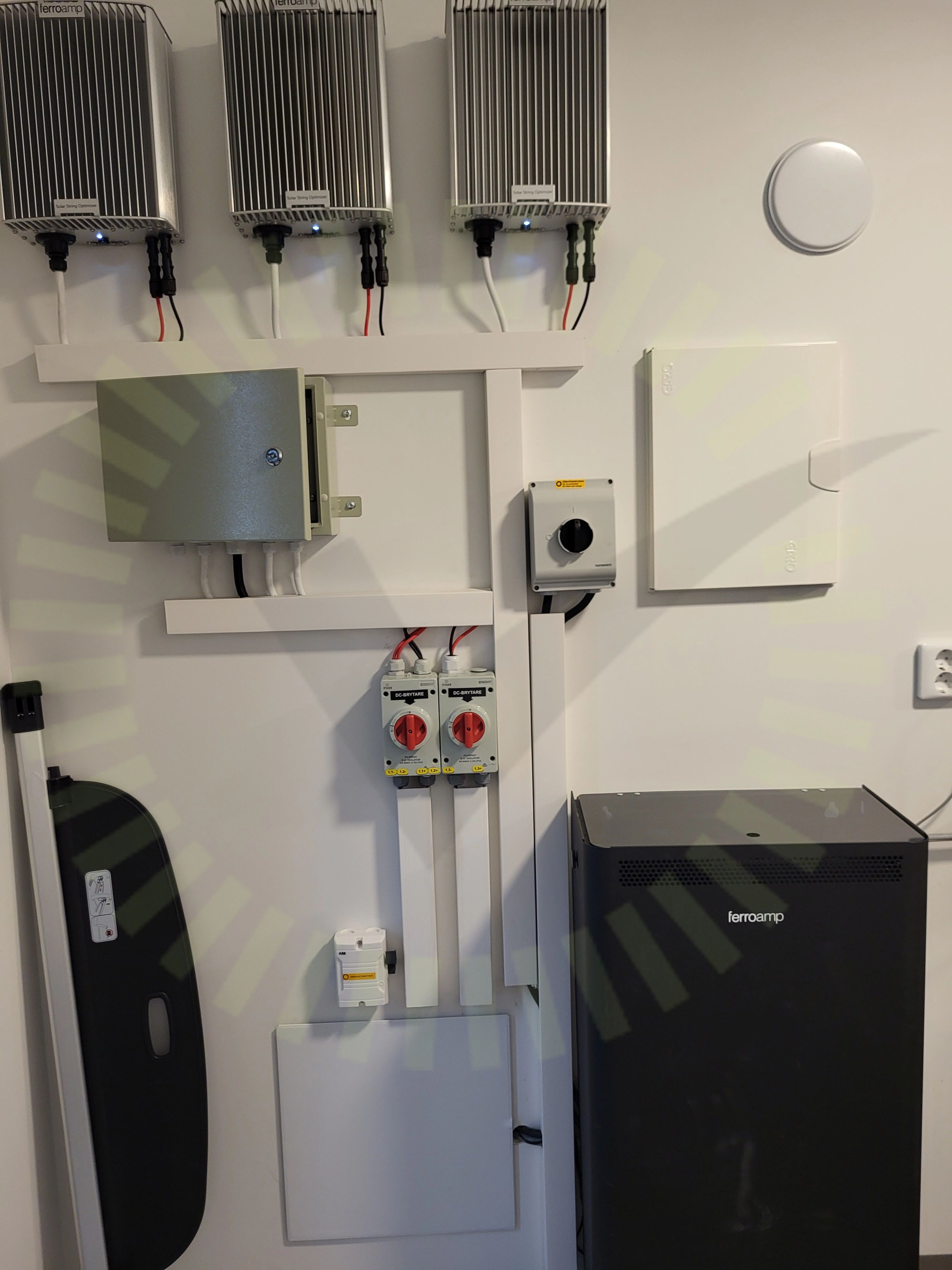

Varning för likström

2.8 Varning för likström

Inte godkänd

Märkning saknas.

SS 436 40 00 (712.514) / (134.1.7)

Godkända kontrollpunkter

19/27
AC BöjradieAC GenomföringarAC Skador på kabelAnslutningArbetsbrytareDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanHuvudsäkringKabelLedare fastspändaSäkringTillförlitligt fästVarning för backspänningVäxelriktare Placering UtrymmeVäxelriktare Placering VentilationVäxelriktare Placering Värmeutveckling

FerroAmp: SSO 8kW

Godkända kontrollpunkter

9/9
Direkt solljusDragavlastadeFastsäkring av produktKabelKontakterOptimerare: VentileringPlaceringSkadaVärmeutveckling

Schletter: Standing Seam Clamp

Anmärkningar

4/18

4.1 Infästning CC

Inte godkänd

Lastberäkning saknas. Uppmätt mått 820mm

Tillverkarens anvisningar

4.2 Skenor Termisk brytpunkt

Inte godkänd

Termisk brytpunkt saknas . Tak uppmätt till 16,5m

Tillverkarens anvisningar

4.3 Skenor Överhäng

Inte godkänd

Projektering saknas. Uppmätt mått 150mm

Tillverkarens anvisningar

4.4 Snö- och Vindlastberäkning

Inte godkänd

Snö- vindlastberäkning saknas.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

13/18
Fästen SlutfästeInfästning Full kontaktInfästning Rakt monteradKabeluppfästningMittfästeMontagesystem Främmande materialShimsSkadorSkarp kantSkenor InfästningSkenor SkarvSkyddVäderbeständigt material

Ej tillgängligt vid besiktning

1/18
Takgenomföring

Säkerhetsbrytare DC

Anmärkningar

1/6
Förskruvningar

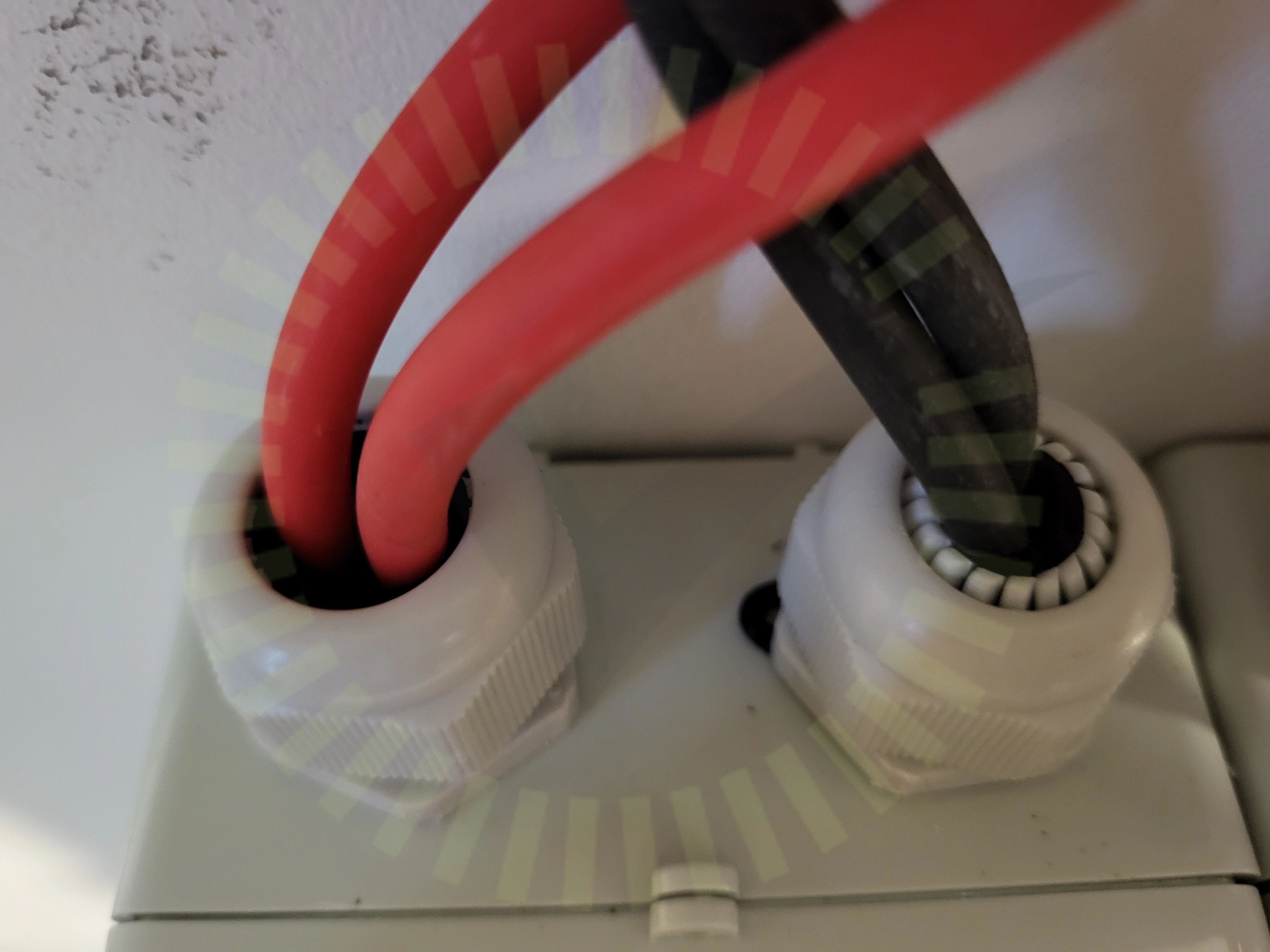

5.1 Förskruvningar

Inte godkänd

Förskruvningar är ej korrekta.

SS 436 40 00 (522.6.4)

Godkända kontrollpunkter

5/6
BöjradieEgenskaperInfästningPlaceringRakt monterad
