Besiktningsrapport
9.4
Installation genom
Assemblin Solar AB
Datum
13 april 2026
Ort
Svenljunga , Västra Götalands län
Jordning av chassi
Anslutning av ledare
96% godkända
4% ej godkända
Om installationen
Växelriktare
Solis: S6-EH3P(5-10)K-H-EU
Batteri
PYLONTECH: FORCE-H3
Installerad av Assemblin Solar AB som har ett högt snittbetyg på 9.4 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Batteri
Godkända kontrollpunkter
11/11
Avstånd närliggande objekt
Batteri PE
DC anslutning
Placering av batteri
Sammansättning av komponenter
Signalkabel batteri
Skador
Tillgång till batteriet
Uppfästning av kablage
Utrymme
Väderskydd
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
2/35

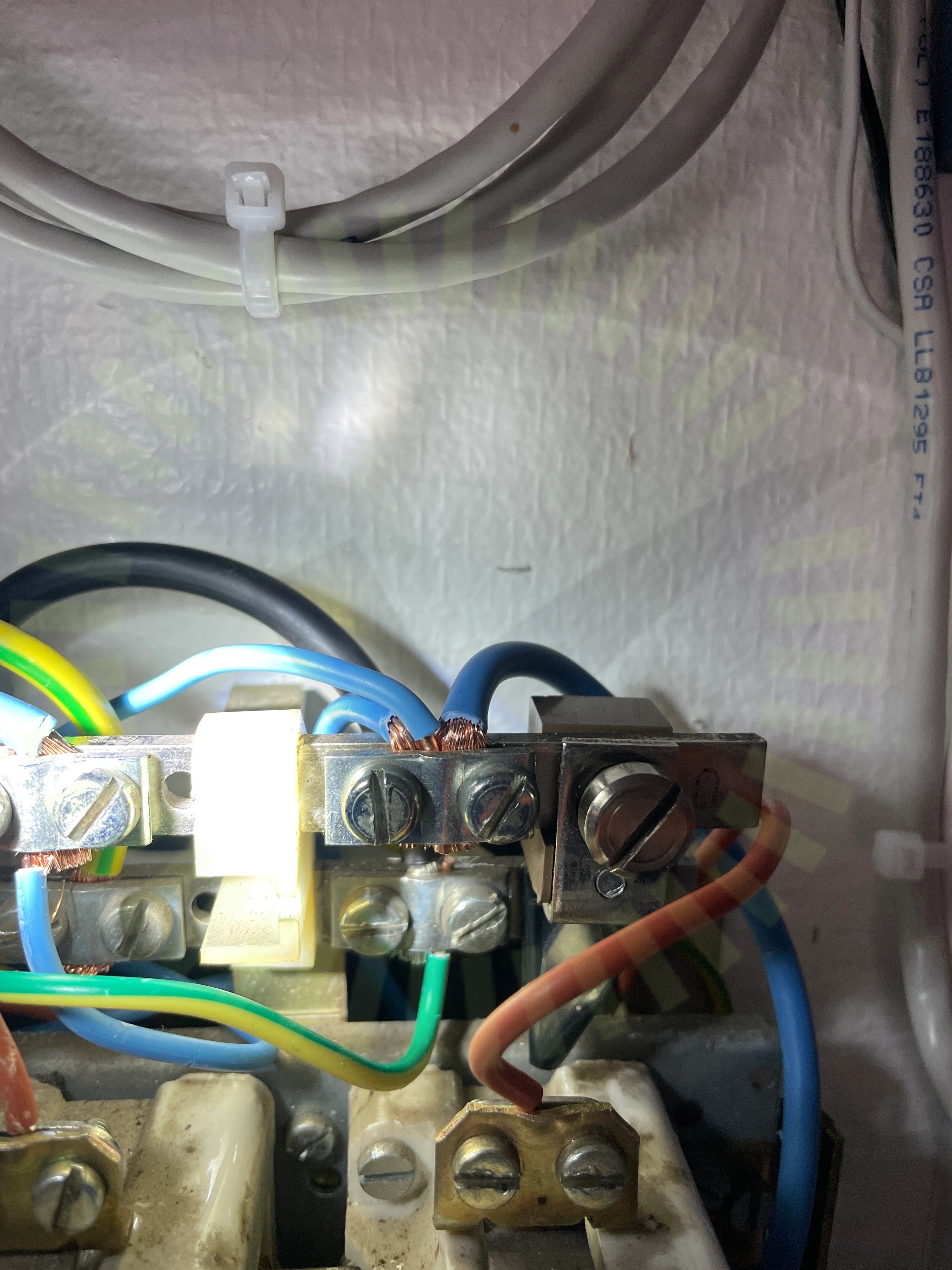

3.1 Anslutning av ledare
Inte godkänd
Mångtrådig ledare är ansluten i samma plint som solid ledare. Mångtrådiga ledaren är inte lämpligt fastsäkrad. Detta gäller på flera ställen.
SS 436 40 00 (134.1.4)
3.2 Jordning av chassi
Inte godkänd
Fel färgval på jorden till växelriktaren, svart är inte godkänd som skyddsjord.
Solis: S6-EH3P(5-10)K-H-EU User manual Version 1.8, Release Date: 08,2024, Sida 12
Godkända kontrollpunkter
33/35
AC Kablage förläggning
Anslutning av växelriktare
Avstånd närliggande objekt
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Funktionsjord
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Växelriktarens IP klassning
