Institutet för Solenergikvalitet

Besiktningsrapport

9.5
x

Installation genom

Söderens

Datum

14 mars 2024

Ort

Floda, Västra Götalands län
Säkringsdimension
Identifiering
Skenans utstick för klämma
94% godkända6% ej godkända

Om installationen

PanelerTrina: TSM-NEG9RC.27
MontagesystemTJB: Solentra Krokfäste för råspont/bärläkt
VäxelriktareHuawei: SUN2000 (12-25K)-MB0
Söderens

Installerad av Söderens som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Tak 1, TJB: Solentra Krokfäste för råspont/bärläkt

Anmärkningar

3/22
Skenans utstick för klämma

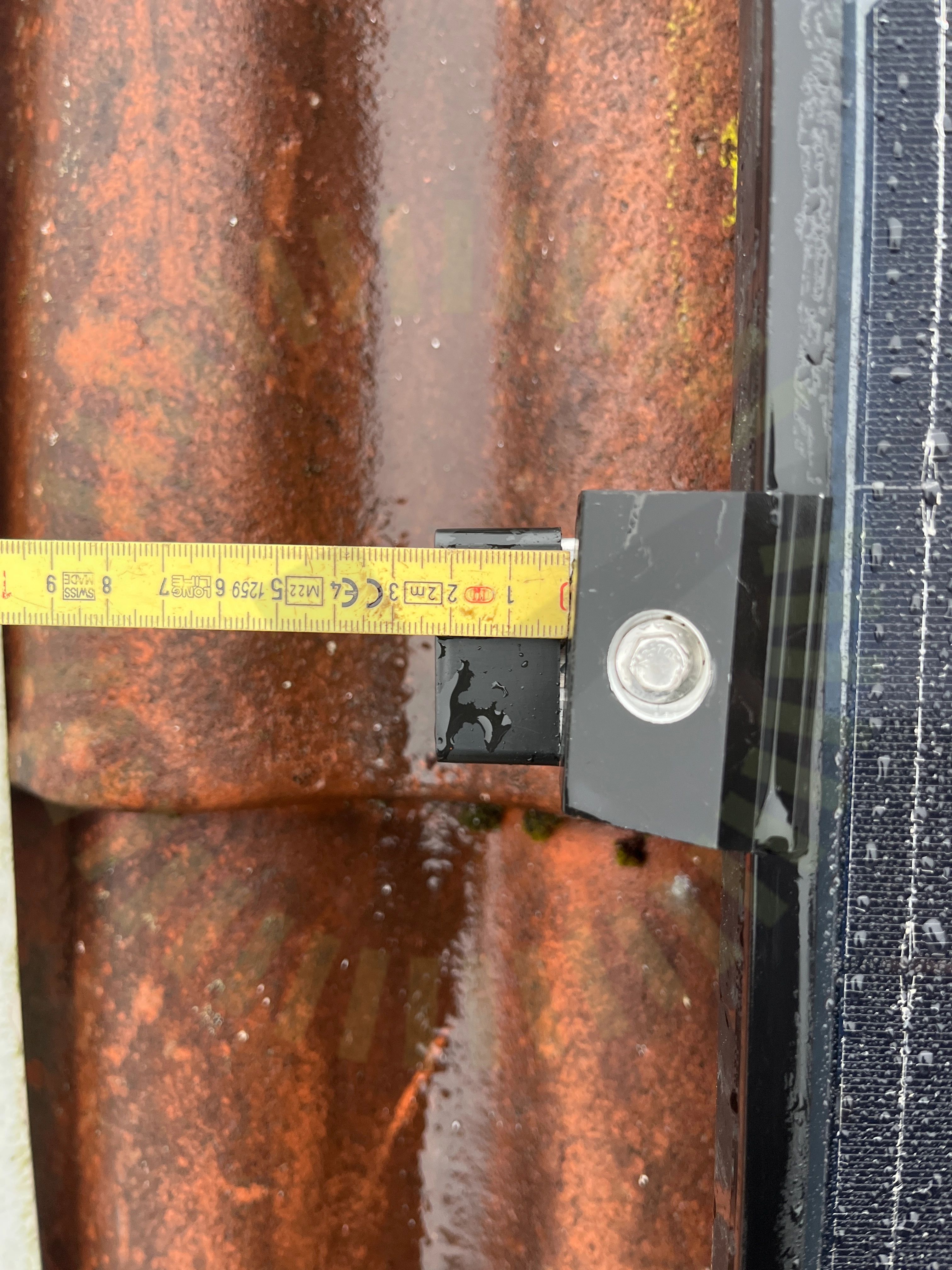

2.1 Skenans utstick för klämma

Inte godkänd

För lite skena sticker ut från panelens ram. Följer inte tillverkarens anvisningar.

TJB: Solentra Monteringsanvisningar Panelklämma click 231010
Skenskarvar

2.2 Skenskarvar

Inte godkänd

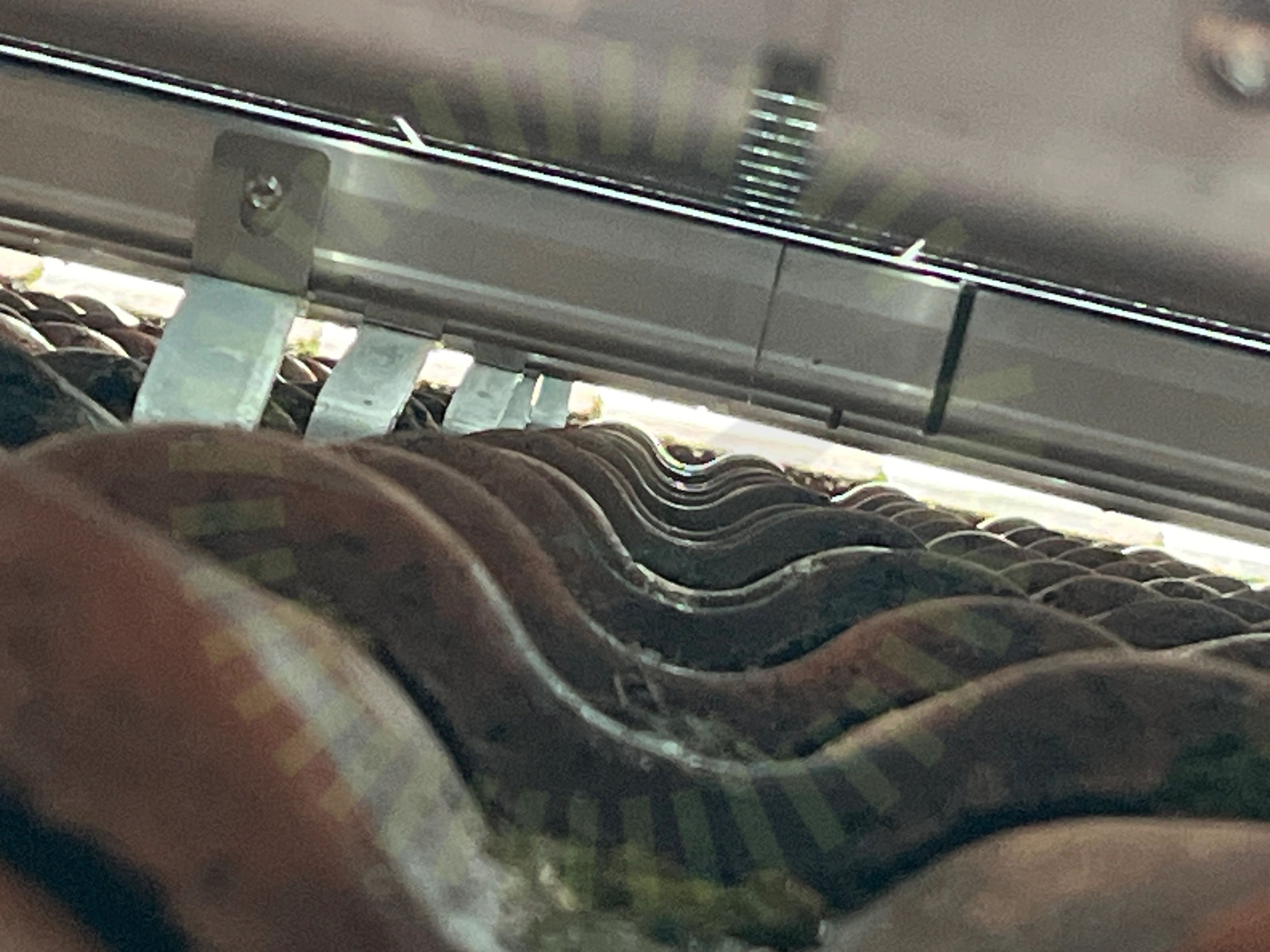

Glipa saknas vid skenskarv.

TJB: Solentra Monteringsanvisningar Infästningsskena 231025
Underliggande takpanna

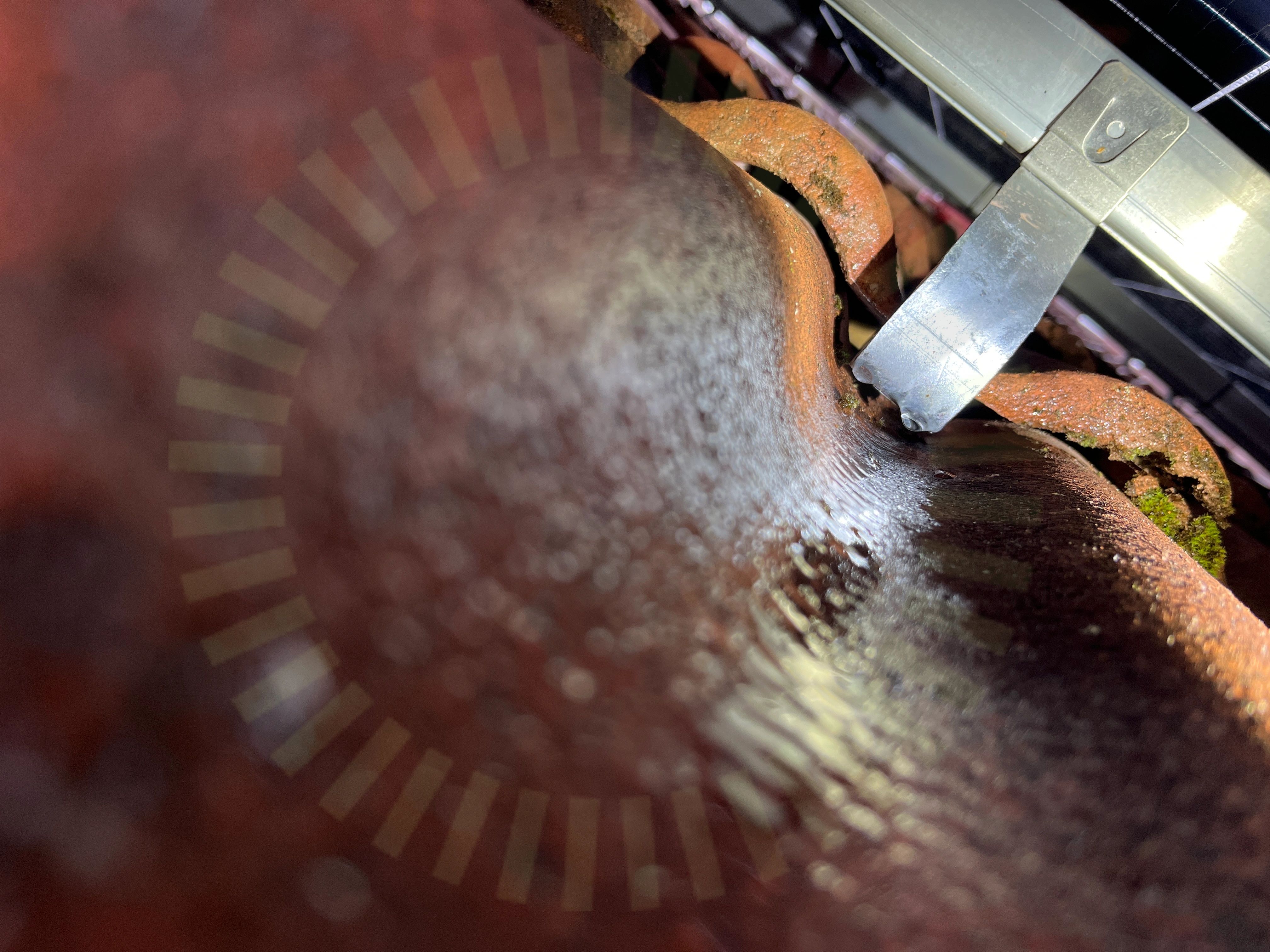

2.3 Underliggande takpanna

Inte godkänd

Kroken flyter ovanför den underliggande takpannan. Takkroken ska vila mot den underliggande takpannan.

TJB: Solentra Monteringsanvisningar Takkrok 231010

Godkända kontrollpunkter

19/22
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramHöjdjusteringKabeldragning mellan takytorKabeluppfästningKlickfästeKlämmans placering i skenaMittklämmorRåspontsinfästningSkadorSkenornas infästningSkenornas överhängSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakkrokarnas CCVäderbeständigt materialÄndklämmor

Tak 1, Trina: TSM-NEG9RC.27

Godkända kontrollpunkter

14/15
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/15
Strängförläggning

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

3/39
Identifiering

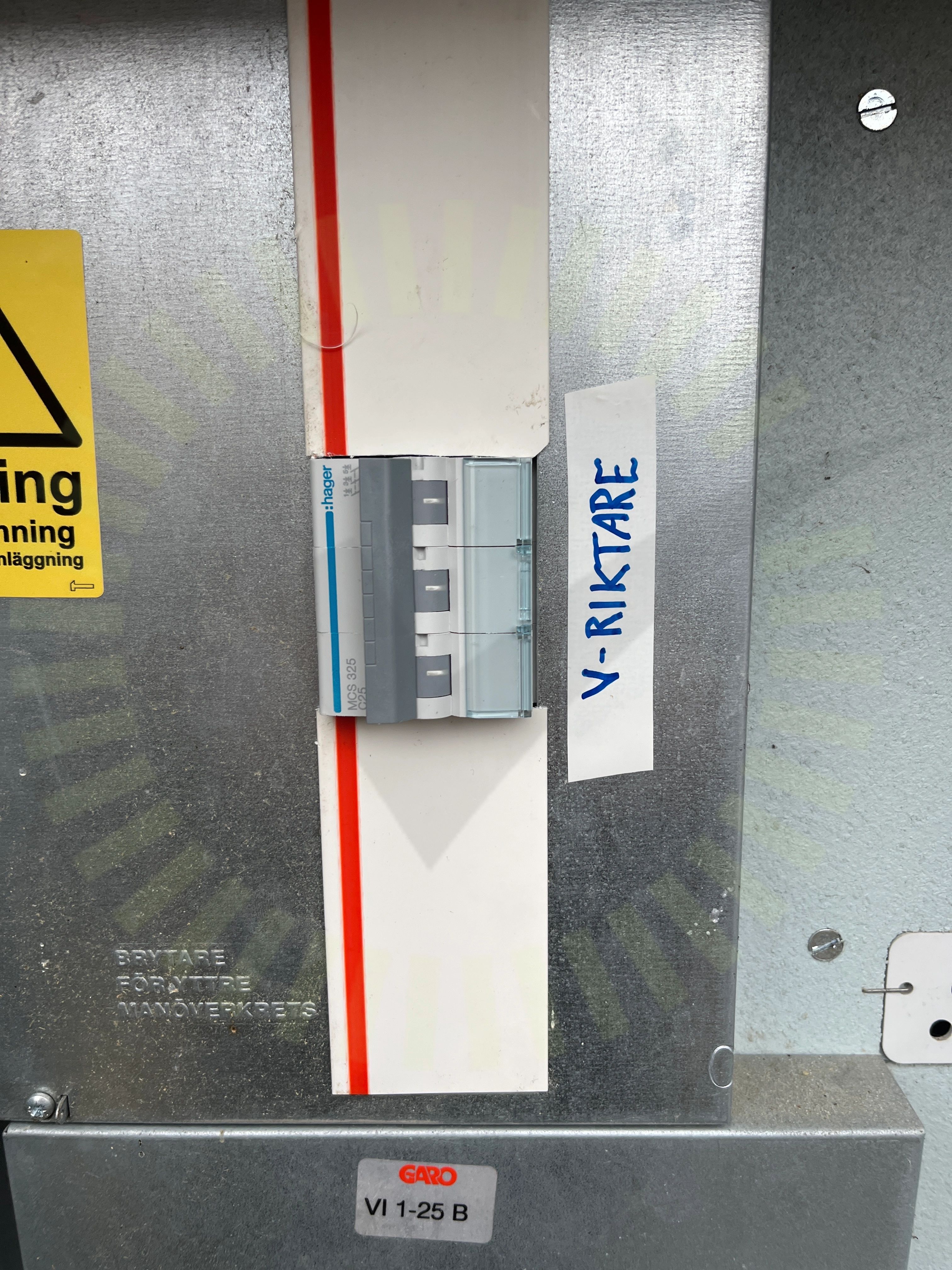

5.1 Identifiering

Inte godkänd

Märkningen är fel, detta är husets säkring.

SS 436 40 00 (514.1)
Kopplingsdosa

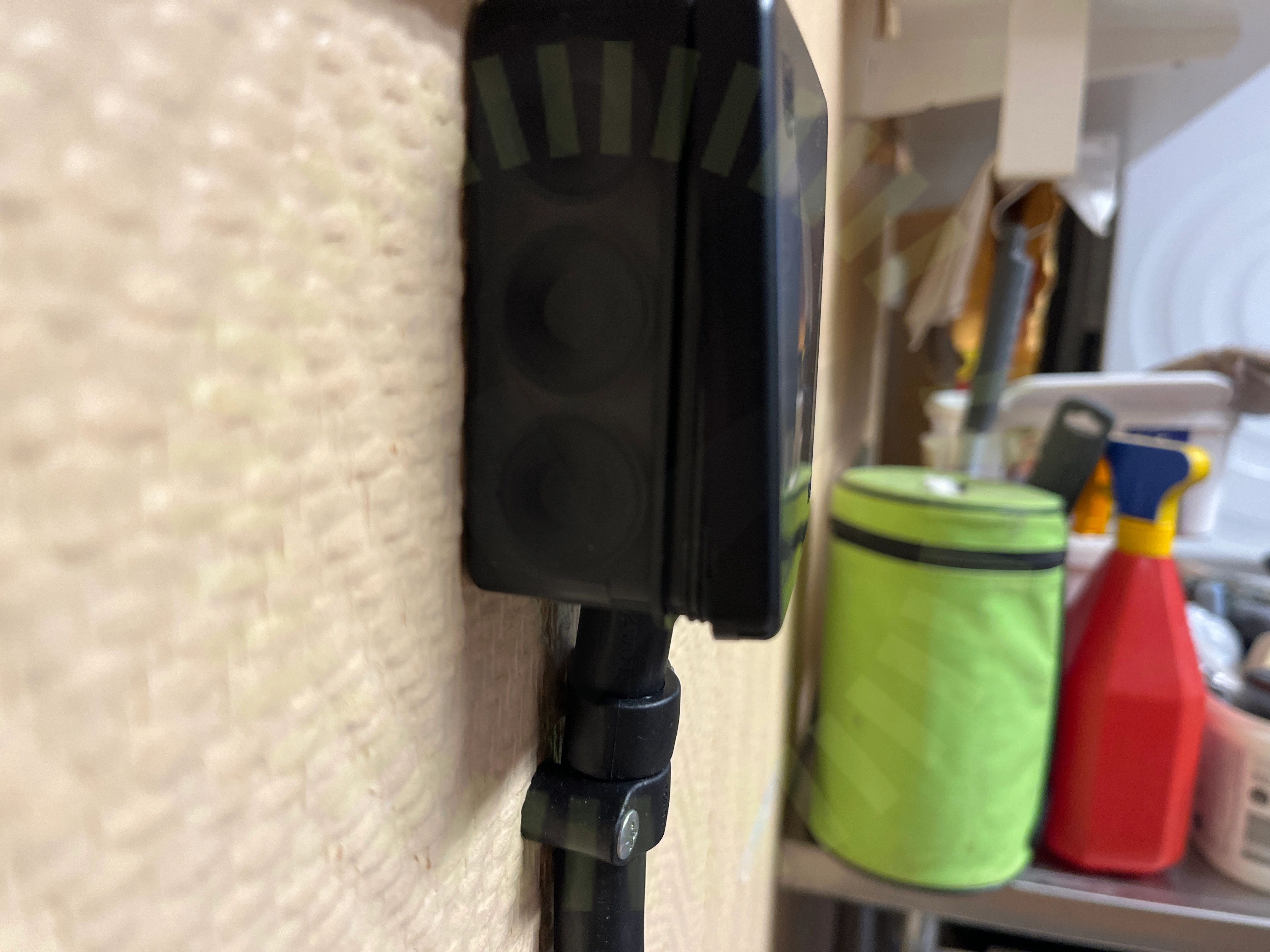

5.2 Kopplingsdosa

Inte godkänd

Locket på kopplingsdosan går inte att stänga ordentligt.

Säkringsdimension

5.3 Säkringsdimension

Inte godkänd

Säkring saknas för växelriktaren. Denna säkringen säkrar bara av huset.

Godkända kontrollpunkter
