Institutet för Solenergikvalitet

Besiktningsrapport

9.0
x

Installation genom

Solcellen.nu

Datum

29 mars 2023

Ort

Vätö, Stockholms län
Ändklämmor skena
Kabeluppfästning
Stress på kontakter
90% godkända10% ej godkända

Om installationen

PanelerJA Solar: JAM54S31 (395-420) MR
MontagesystemWeland Stål: Plåttak
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörElmaterial: Kapsling
TillbehörSäkerhetsbrytare AC
TillbehörSmartmätare: CHINT DTSU666
TillbehörSäkerhetsbrytare DC
Solcellen.nu

Installerad av Solcellen.nu som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

3/4

1.1 Avtal

Inte godkänd

Installationen är inte levererad enligt avtal. Avtal säger 8 kw vr och 23 paneler

Avtal
Pen-ledare

1.2 Pen-ledare

Inte godkänd

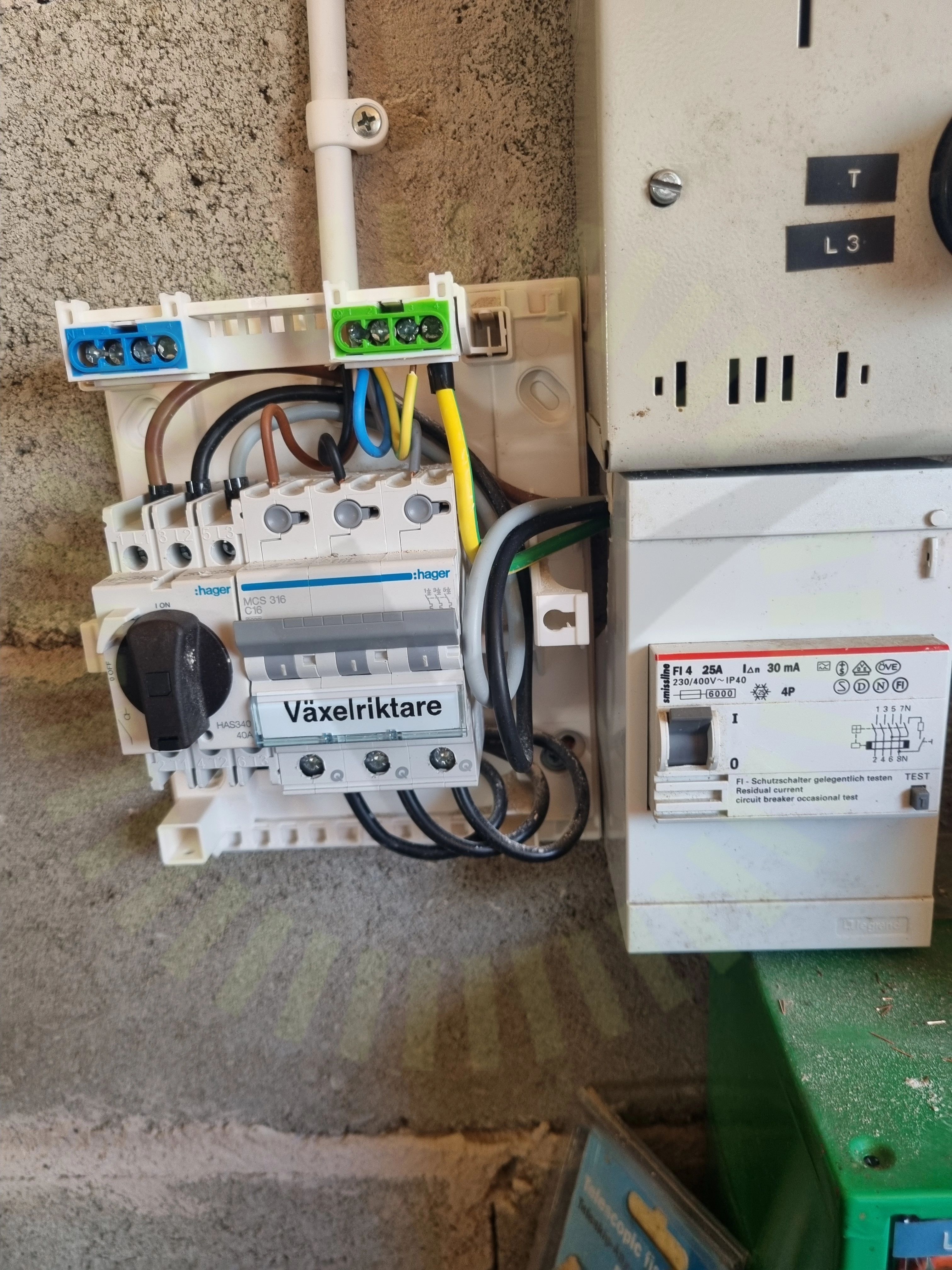

Pen-ledare är fel uppmärkt.

SEK 436 3.3

1.3 Strängschema

Inte godkänd

Paneler som ligger i olika vinklar är kopplade i serie.

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

1/4
Mätprotokoll DC

Batteri

Anmärkningar

1/8
Avstånd

2.1 Avstånd

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 14.

Godkända kontrollpunkter

7/8
InfästningKommunikationLockMiljökravPESkadorVinkel

Kapsling

Godkända kontrollpunkter

9/9
BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan

Plegel, JA Solar: JAM54S31 (395-420) MR

Anmärkningar

1/17
Stress på kontakter

4.1 Stress på kontakter

Inte godkänd

Kontakter hänger fritt mellan paneler vilket orsakar stress i anslutningarna.

Godkända kontrollpunkter

15/17
Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontakterKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ram

Ej tillgängligt vid besiktning

1/17
Strängförläggning

Plegel, Weland Stål: Plåttak

Anmärkningar

3/16
Kabeluppfästning

5.1 Kabeluppfästning

Inte godkänd

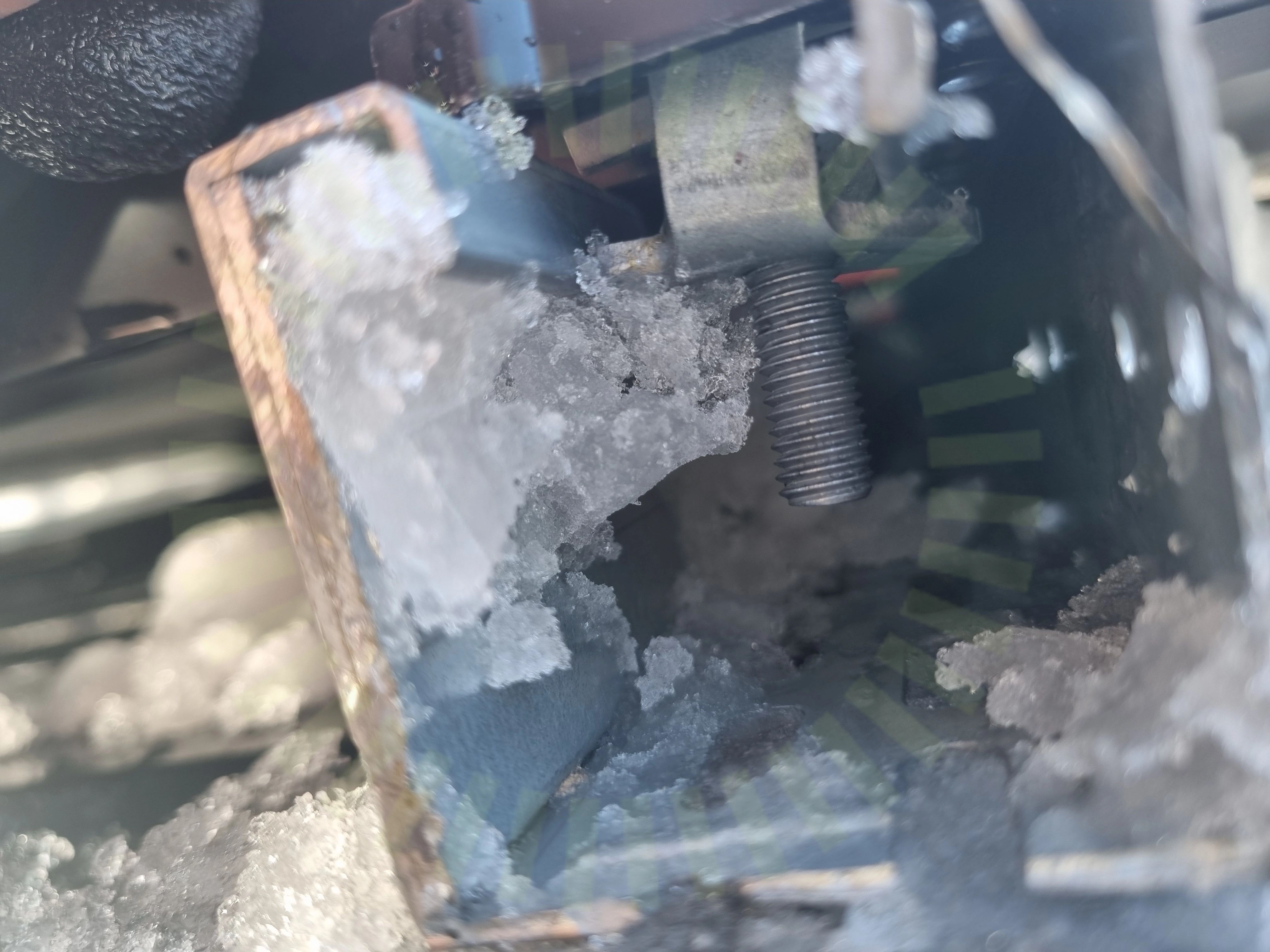

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)
Klämmor rätt förläggning

5.2 Klämmor rätt förläggning

Inte godkänd

Ändklämmor är inte monterade enligt tillverkarens anvisningar.

MA5111 Sid 1 (1) | Version 4 - 221117
Ändklämmor skena

5.3 Ändklämmor skena

Inte godkänd

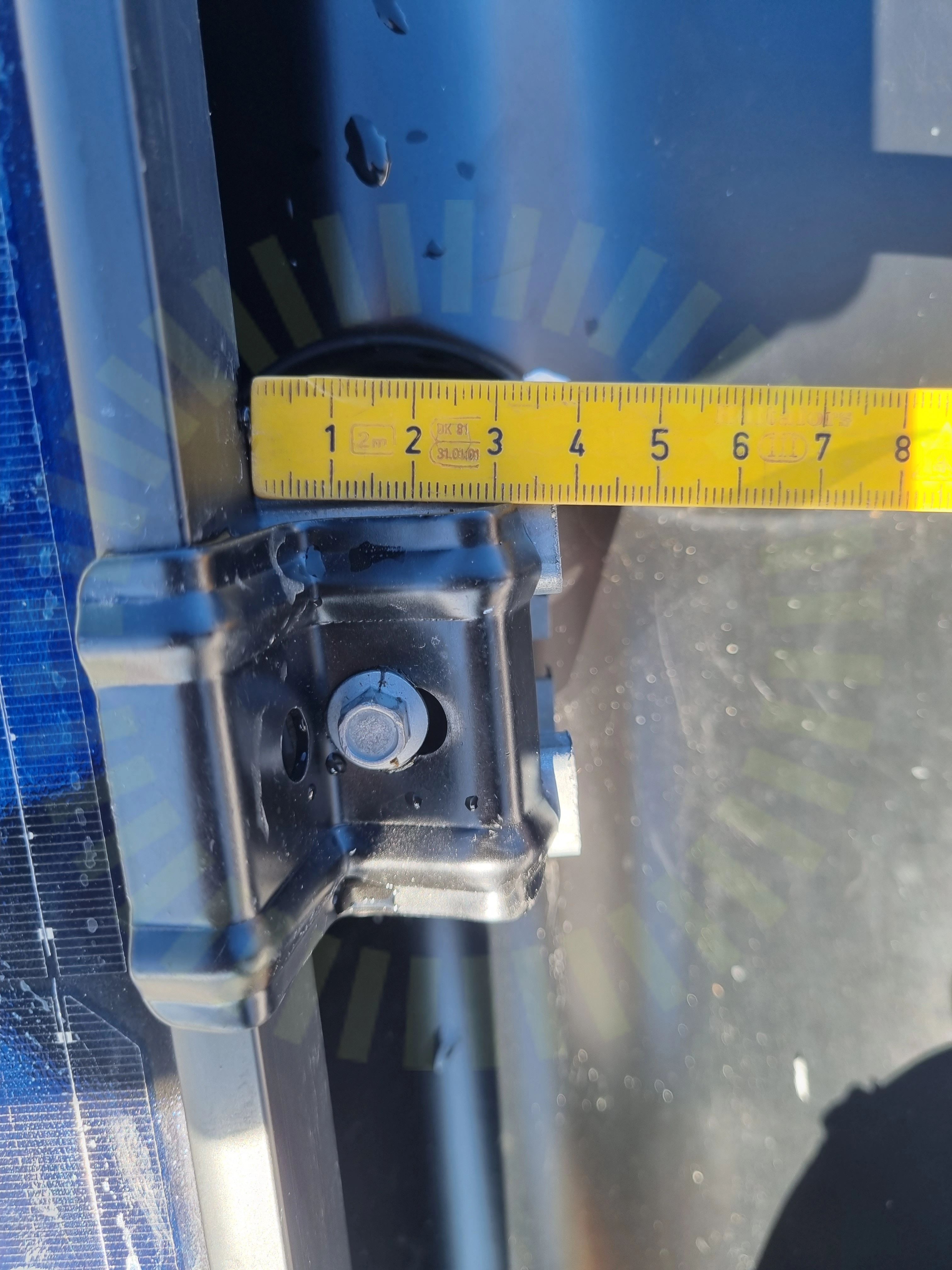

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar.

MA5111 Sid 1 (1) | Version 4 - 221117

Godkända kontrollpunkter

13/16
Använd skruvFrämmande materialInfästning skenaMittklämma skruvMittklämmorPlaceringShimsSkadorSkarp kantSkyddSnö- och VindlastberäkningVäderbeständigt materialÄndklämmor skruv

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Säkerhetsbrytare DC

Anmärkningar

1/6
Förskruvningar

7.1 Förskruvningar

Inte godkänd

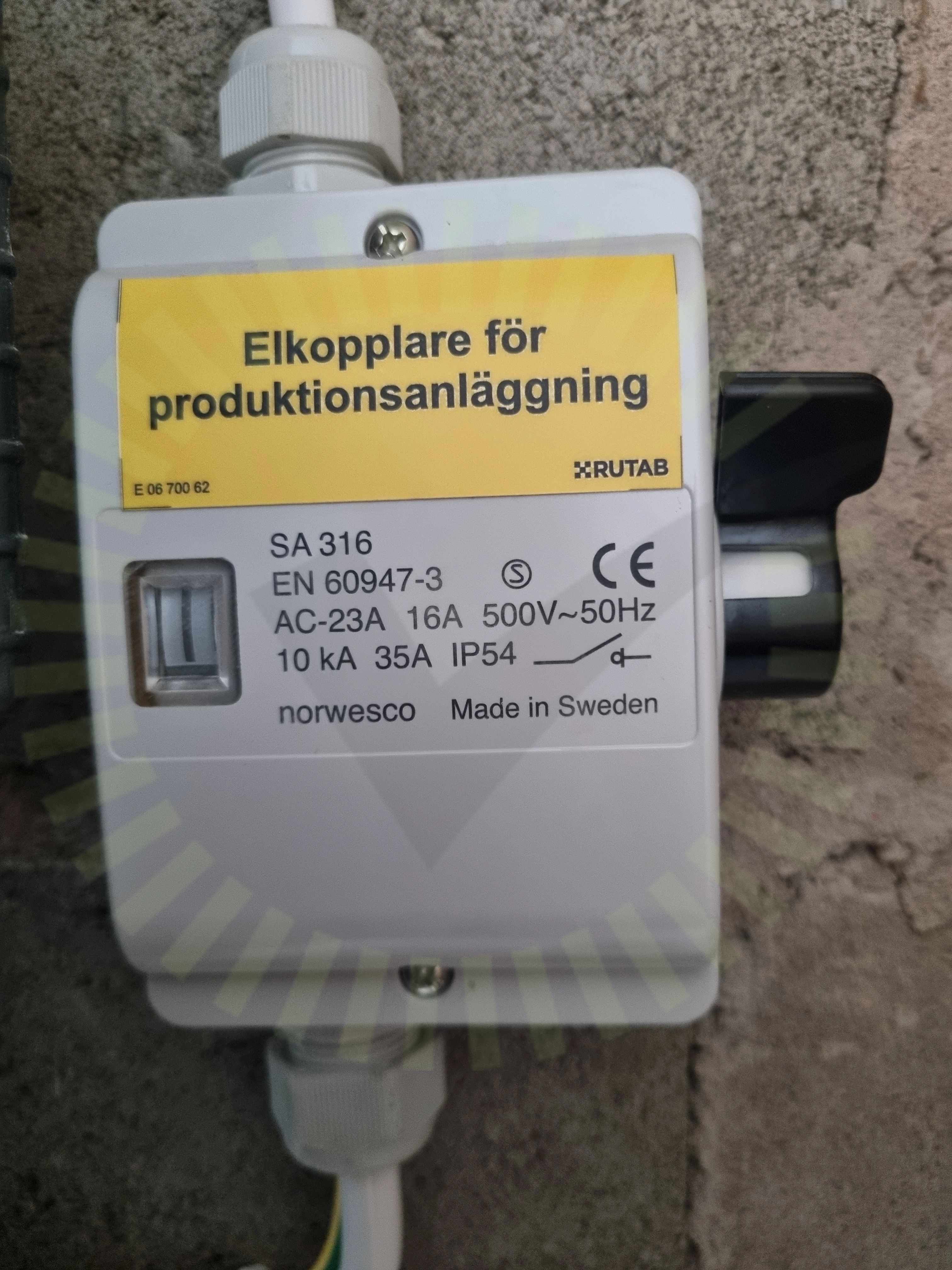

Förskruvning i säkerhetsbrytare är bara till för en kabel, i detta fallet har man både matning och jordkabel i samma.

SS 436 40 00 (522.6.4)

Godkända kontrollpunkter

5/6
BöjradieEgenskaperInfästningPlaceringRakt monterad

Tp 20, JA Solar: JAM54S31 (395-420) MR

Godkända kontrollpunkter

16/17
Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontakterKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/17
Strängförläggning

Tp 20, Weland Stål: Plåttak

Anmärkningar

2/16
Kabeluppfästning

9.1 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)
Ändklämmor skena

9.2 Ändklämmor skena

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar.

MA5111 Sid 1 (1) | Version 4 - 221117

Godkända kontrollpunkter

14/16
Använd skruvFrämmande materialInfästning skenaKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringShimsSkadorSkarp kantSkyddSnö- och VindlastberäkningVäderbeständigt materialÄndklämmor skruv

Varselmärkning

Anmärkningar

1/4
Varning för likspänning

10.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4
Informering av solcellerTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

2/33
Avstånd närliggande objekt

11.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36
DC Kontakter anslutning

11.2 DC Kontakter anslutning

Inte godkänd

Kontakter är bottnade.

Godkända kontrollpunkter

31/33
AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC KontakterDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInfästningJordning av chassiLedare FastspändaMärkningPlaceringSmartmätareSäkringsdimensionVentilationVäderskyddVäxelriktarens IP klassning
