Institutet för Solenergikvalitet

Besiktningsrapport

8.4
x

Installation genom

Nordpolen Energi

Datum

15 juni 2023

Ort

Fagersanna, Västra Götalands län
Klämmornas placering
Förbindelse av kontakter
Kopplingslåda
83% godkända17% ej godkända

Om installationen

PanelerEurener: MEPV 144 HALF-CUT (425-450)
MontagesystemK2: SingleRail: CrossHook 3S
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörSäkerhetsbrytare AC
TillbehörSmartmätare: CHINT DTSU666
Nordpolen Energi

Installerad av Nordpolen Energi som har ett lågt snittbetyg på 7.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Batteri

Godkända kontrollpunkter

8/8
AvståndInfästningKommunikationLockMiljökravPESkadorVinkel

Säkerhetsbrytare AC

Godkända kontrollpunkter

5/5
AnslutningBöjradieEgenskaperInfästningPlacering

Tak 1, Eurener: MEPV 144 HALF-CUT (425-450)

Anmärkningar

5/14

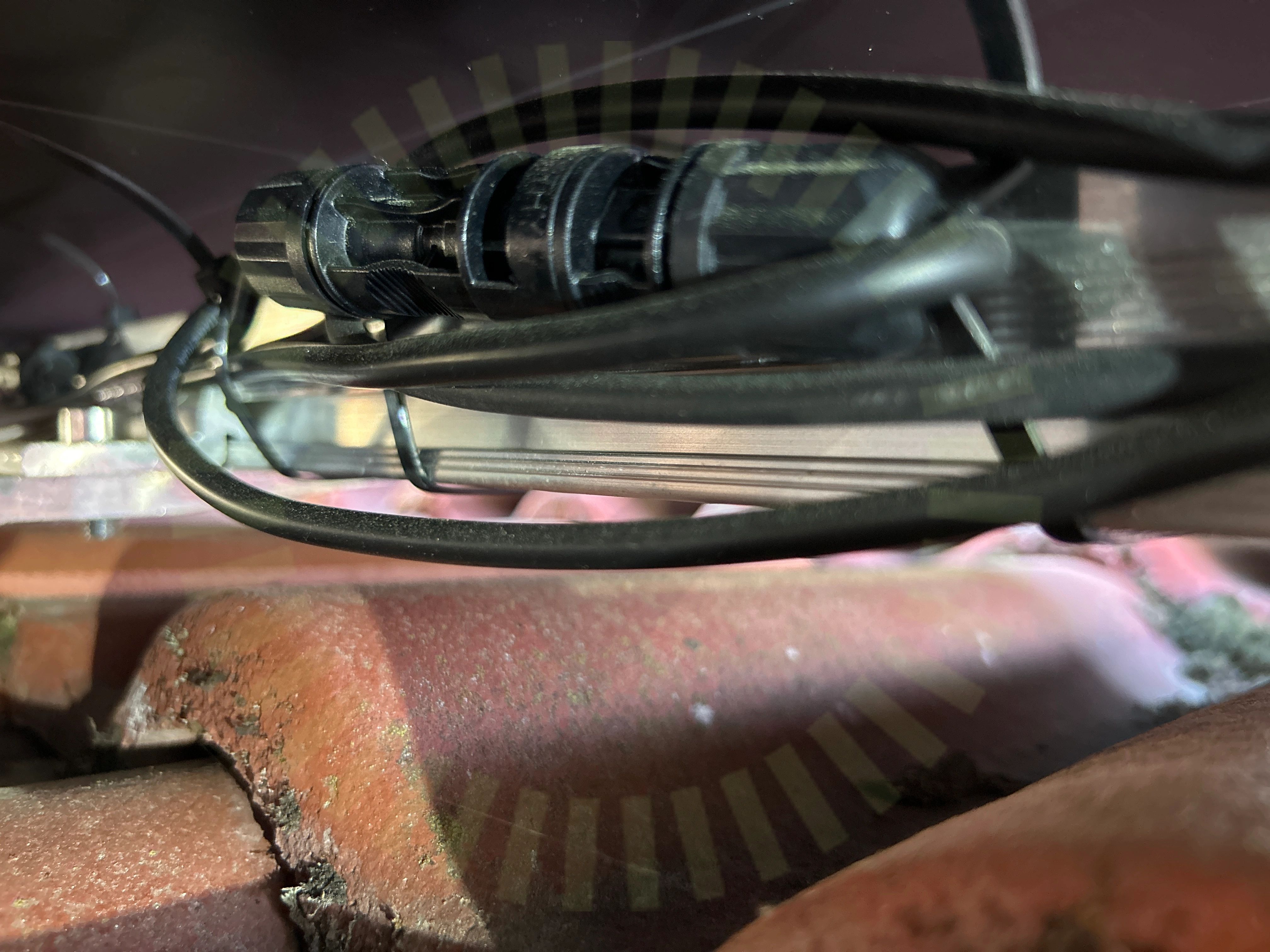

Förbindelse av kontakter

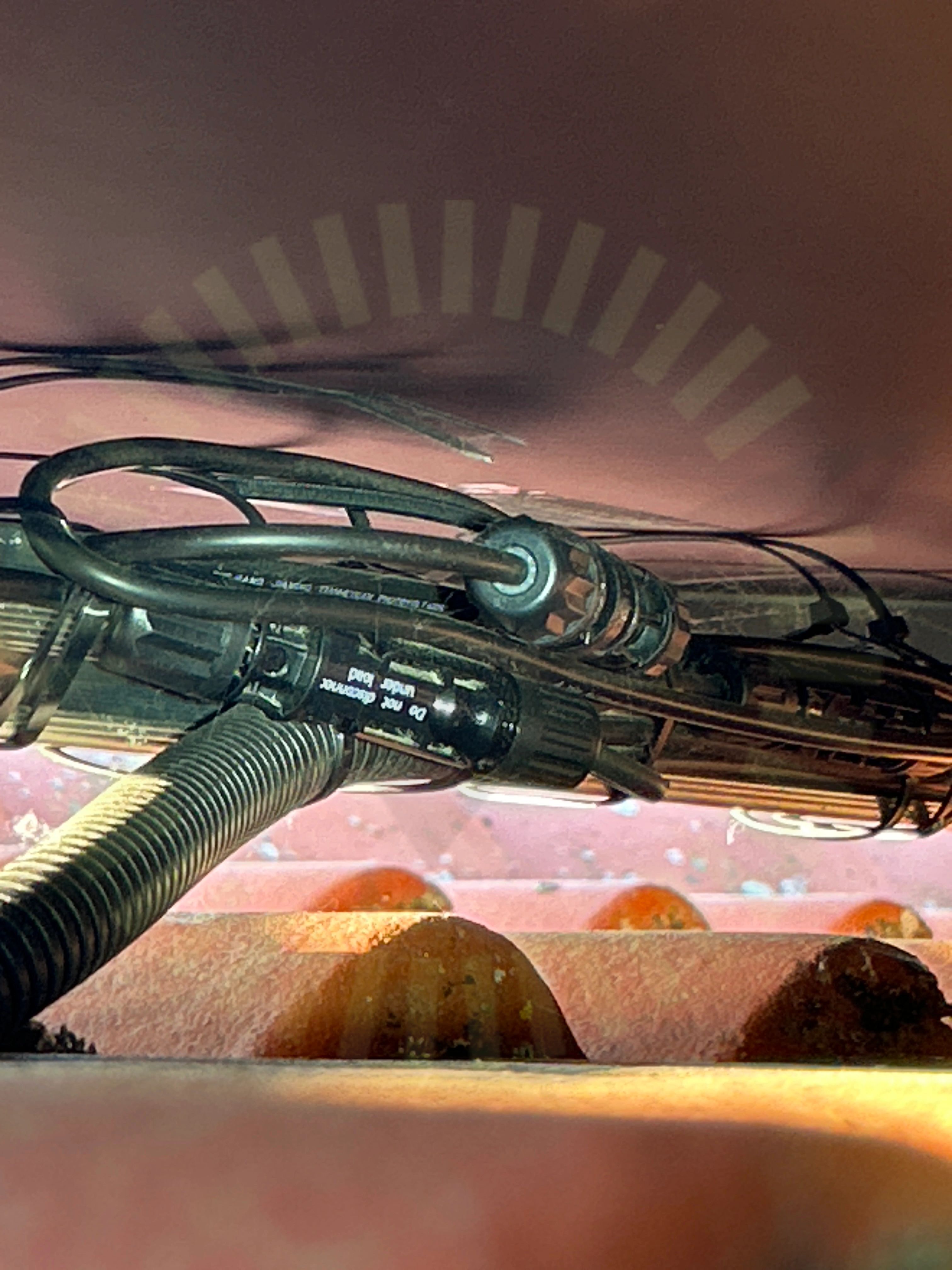

4.1 Förbindelse av kontakter

Inte godkänd

Kontakterna som har kopplats på panelerna är inte från samma tillverkare som de förmonterade.

SS 436 40 00, 712.526
Klämmornas placering

4.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Eurener Installation Guide
Kontaktdon

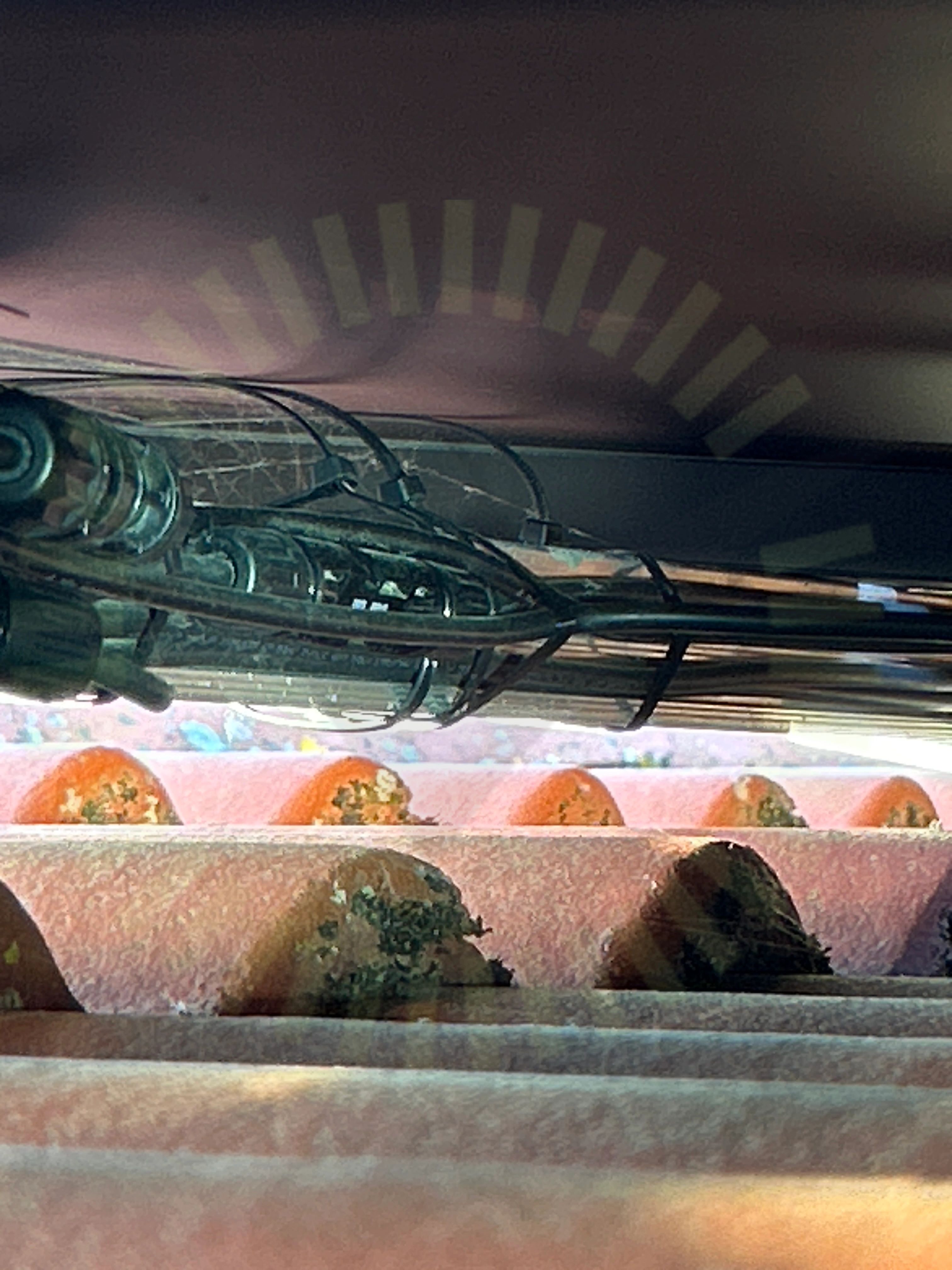

4.3 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje.

Kopplingslåda

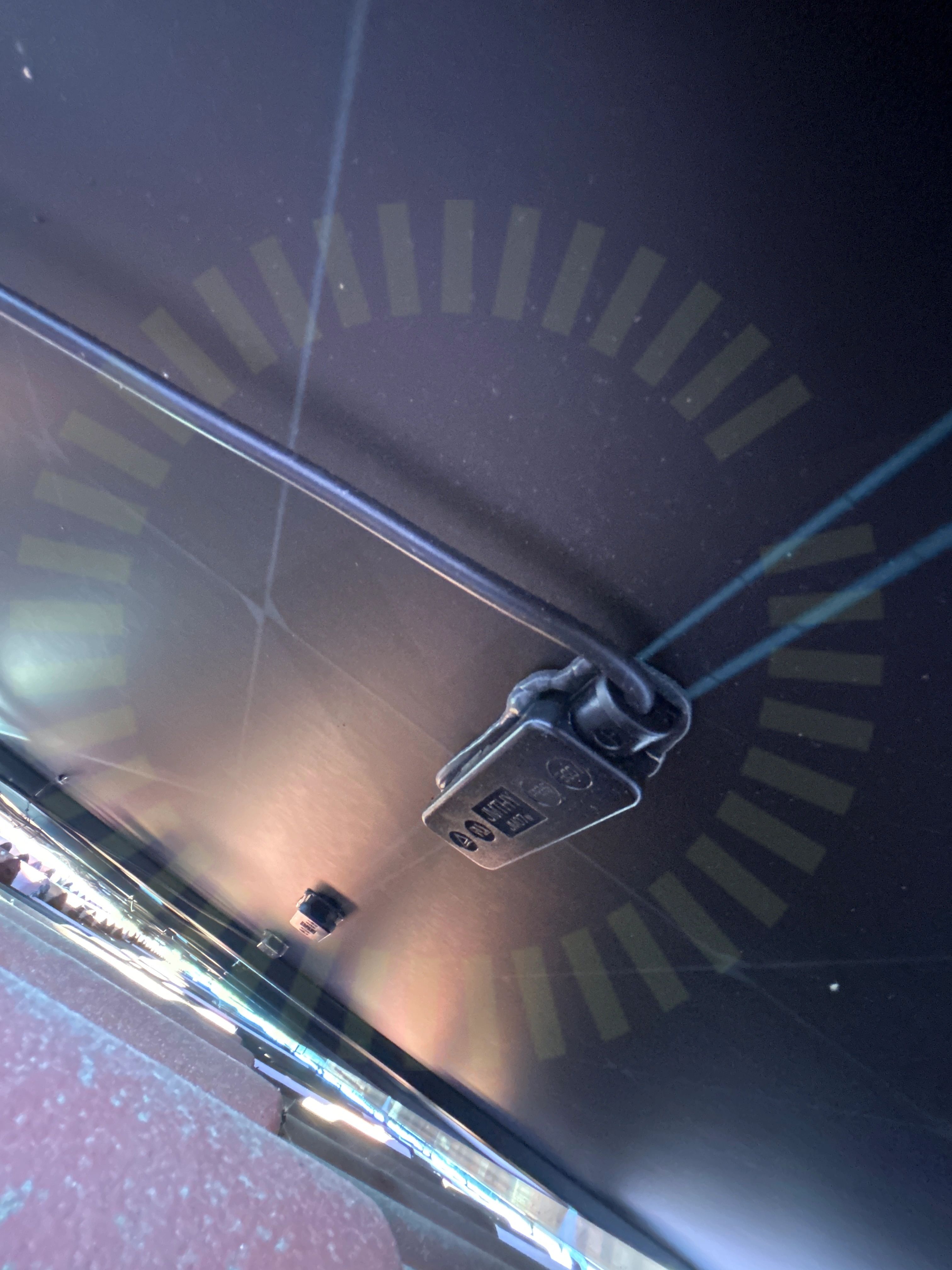

4.4 Kopplingslåda

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

Panelkablagets böjradie

4.5 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Godkända kontrollpunkter

9/14
DräneringshålFöremål mot bakstyckeKlämmornas överlappningPanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, K2: SingleRail: CrossHook 3S

Anmärkningar

4/28
Infästning utanför takstol

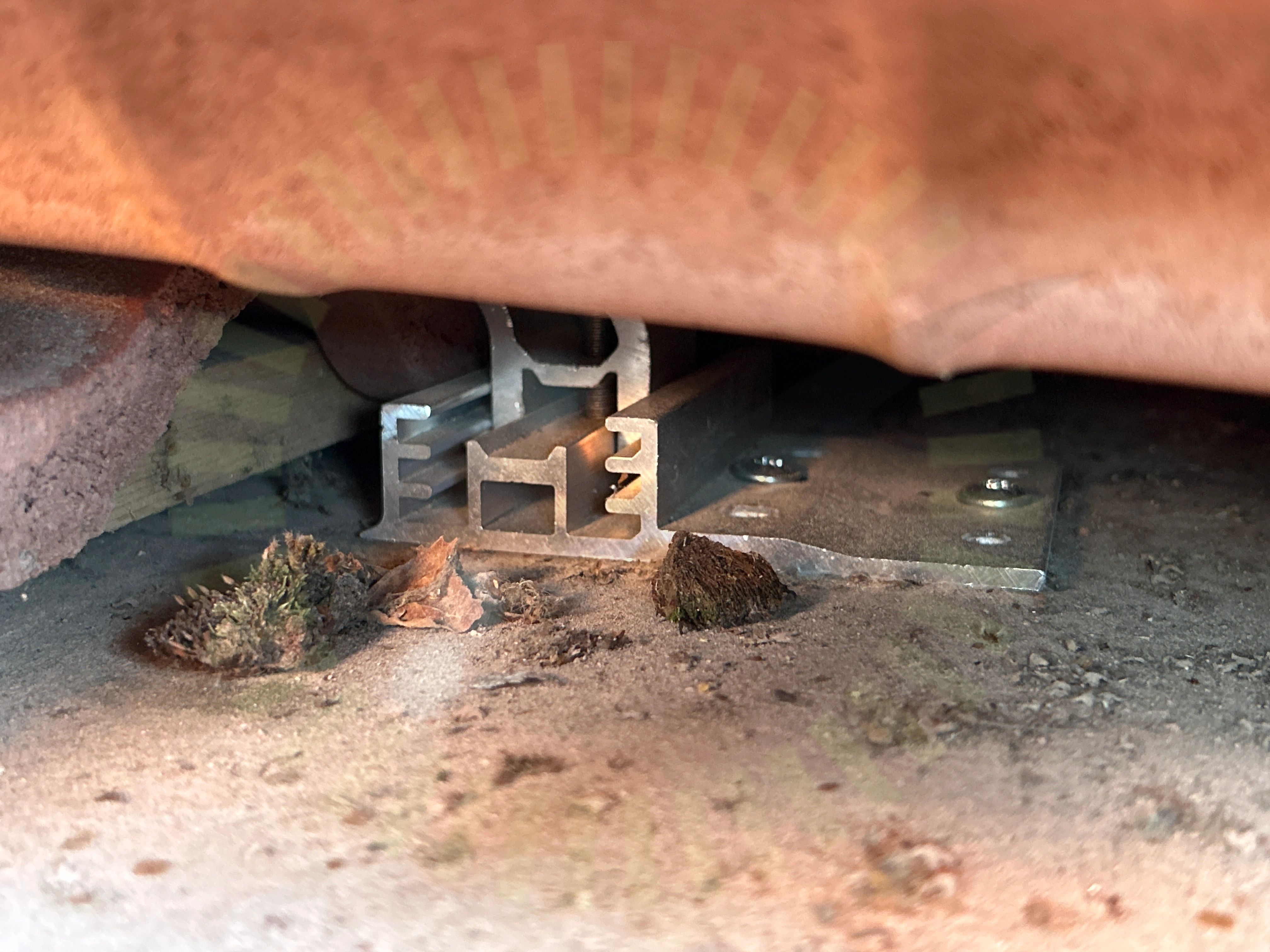

5.1 Infästning utanför takstol

Inte godkänd

Kroken i bild är inte korrekt monterad i takstol. Monteringen uppfyller inte tillverkarens anvisning om infästning utanför takstol.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 19

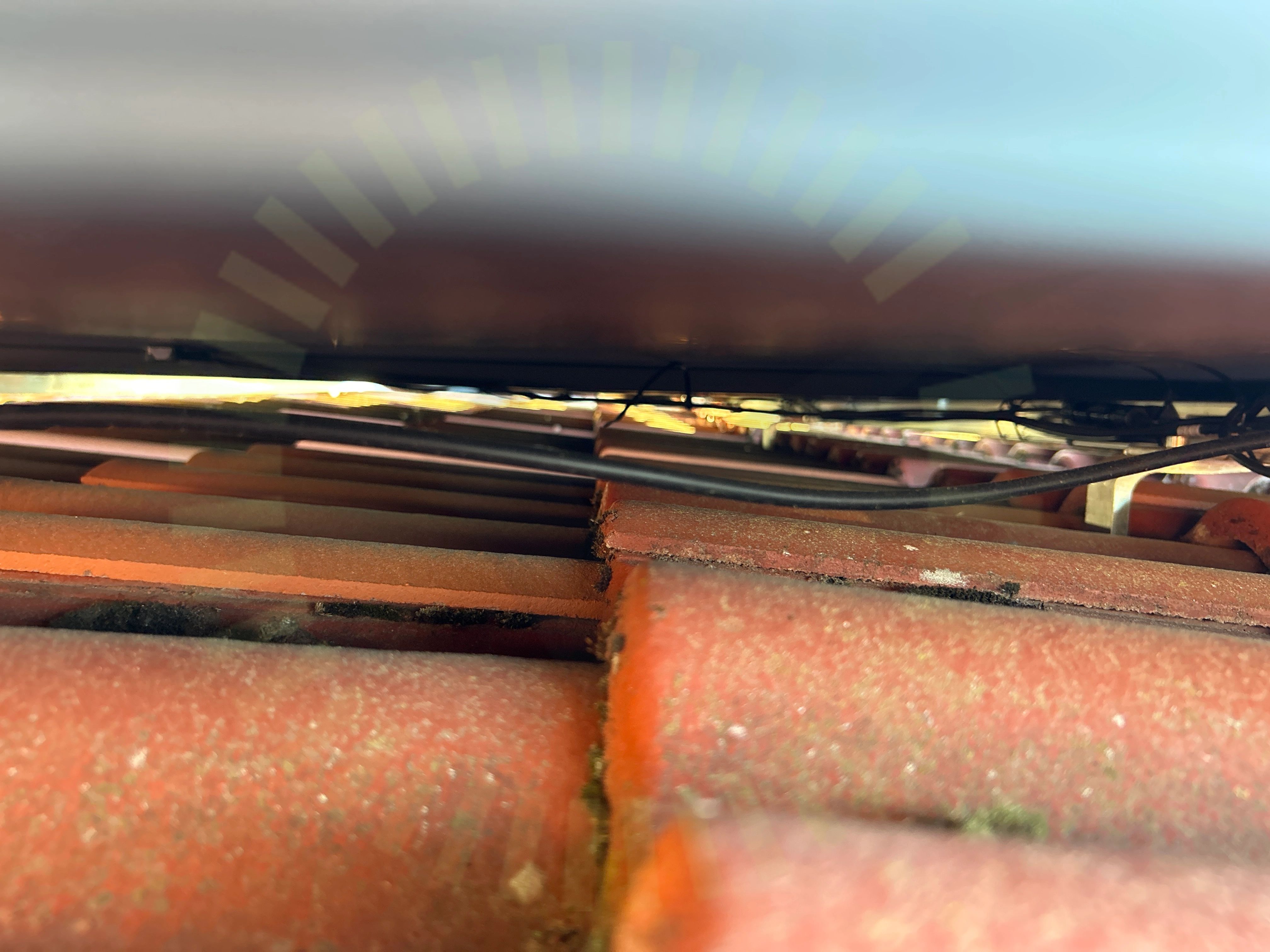

Kabeluppfästning

5.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

Klämmans placering i skena

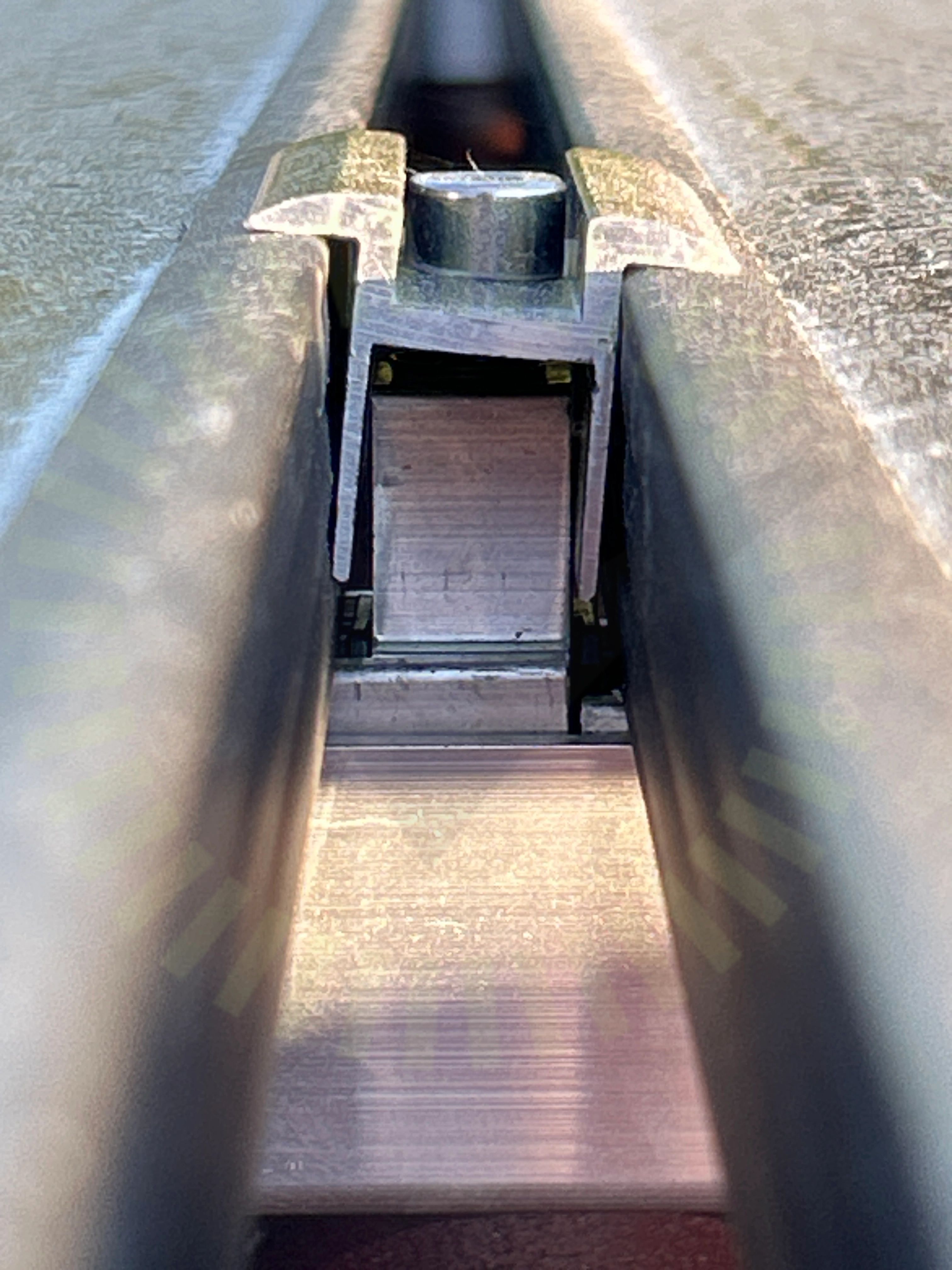

5.3 Klämmans placering i skena

Inte godkänd

Mittklämma felaktigt placerad.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 15

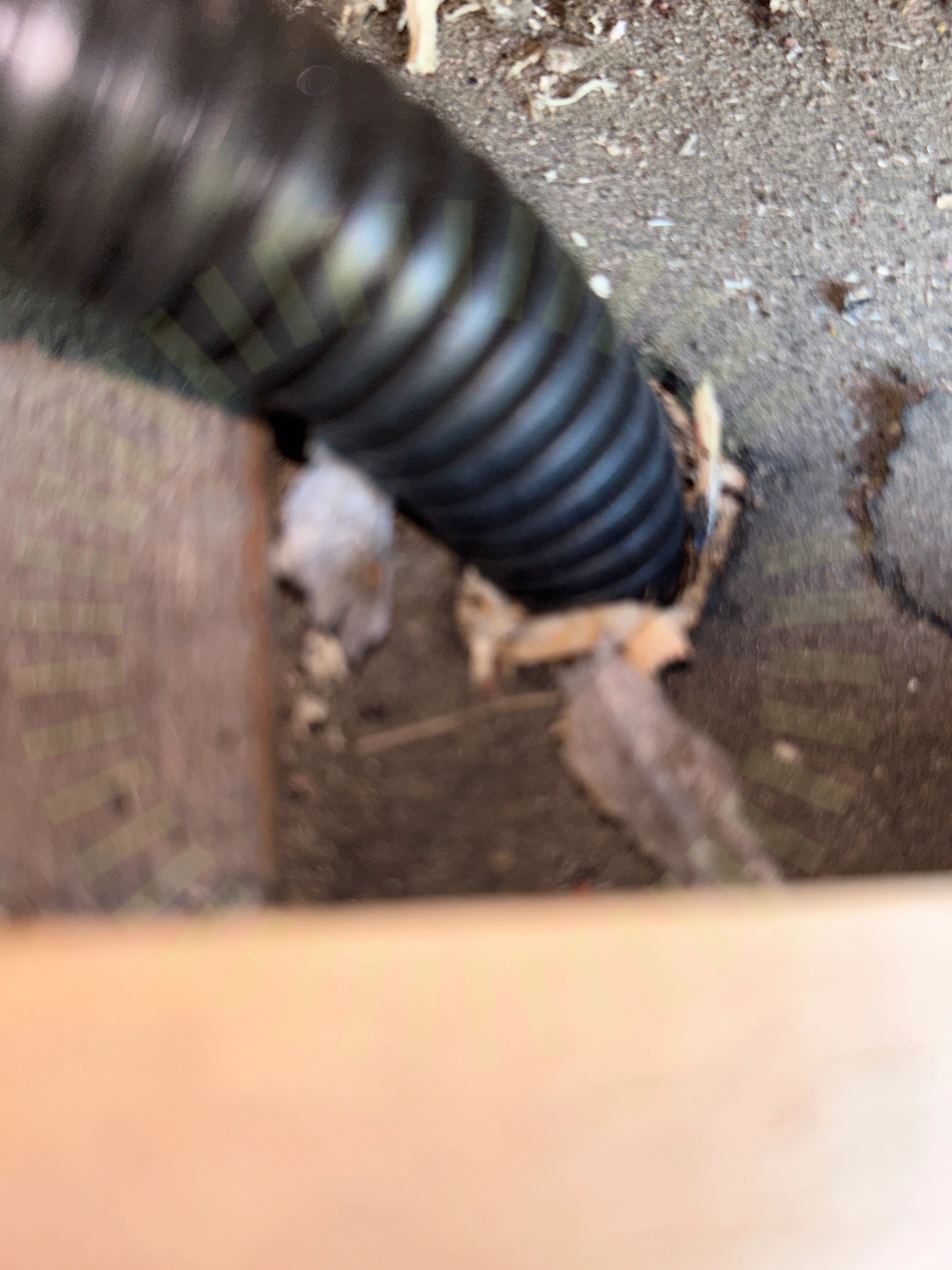

Takgenomföring

5.4 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

Godkända kontrollpunkter

24/28
Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningarKabeldragning mellan takytorMittklämmorPanelramens höjdPlaceringSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSkruvar korrektSnö- och VindlastberäkningTakets lutningTakkrokarnas CCTakstolsbreddTakstolsinfästningTvådelad takkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor

Varselmärkning

Anmärkningar

3/5

6.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas vid ansluten central.

SS 436 40 00 (712.514.101)

6.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas vid ansluten central samt på säkerhetsbrytaren.

SEK 457, Sida 42

6.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/5
Missvisande varselmärkningTillförlitligt fäst

Växelriktare

Anmärkningar

4/36
Avstånd närliggande objekt

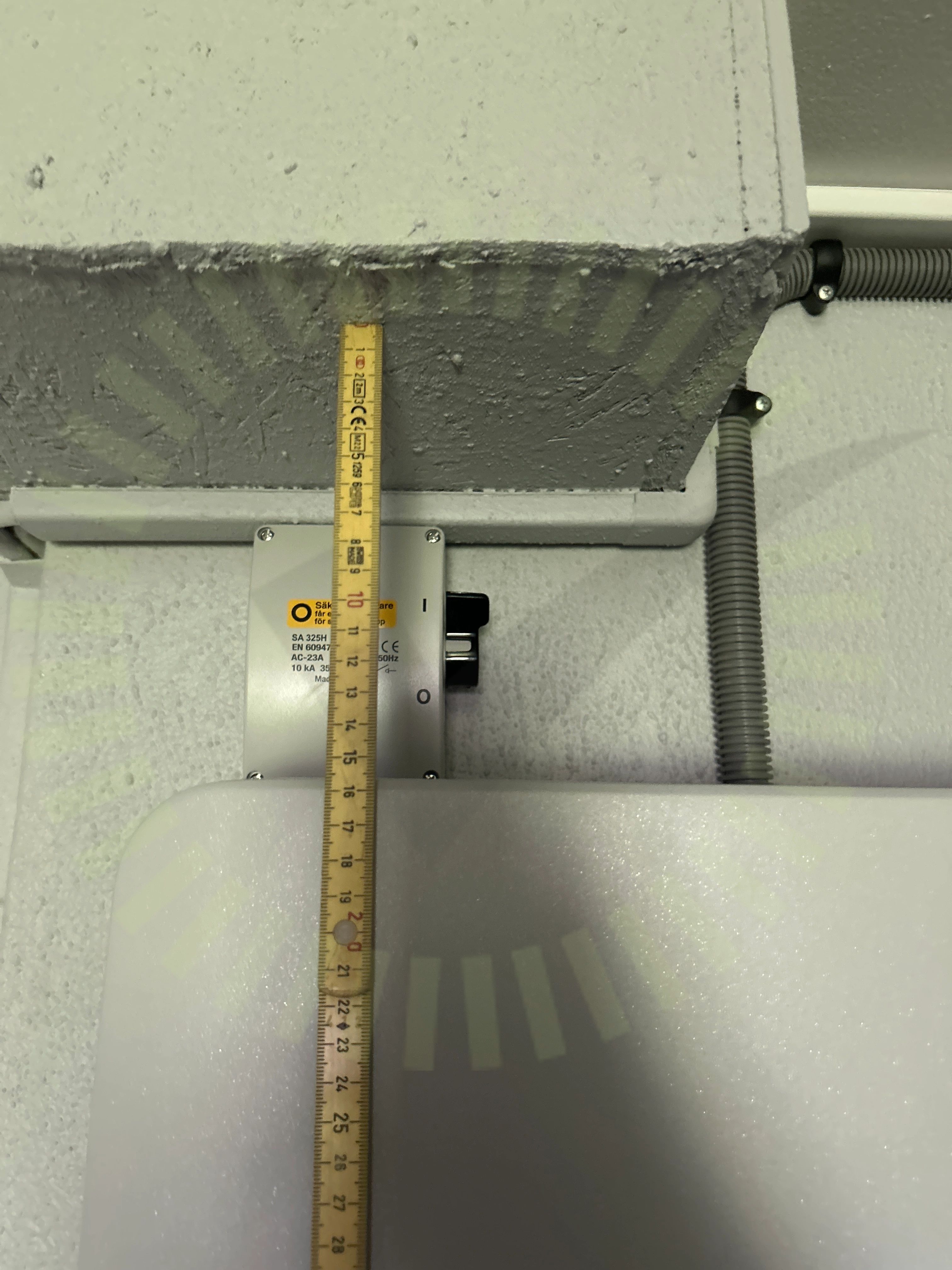

7.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36

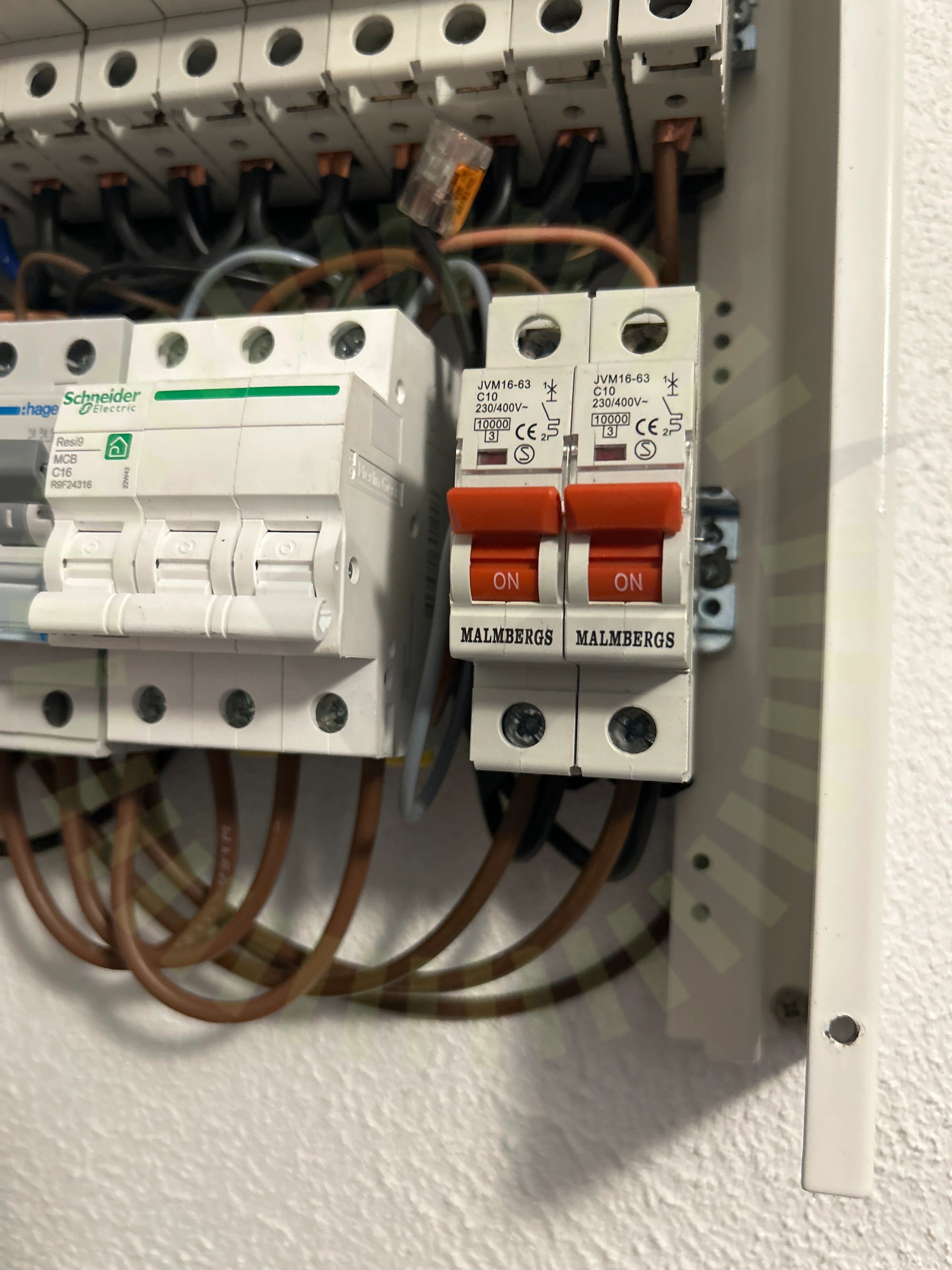

AC Anslutning Växelriktare

7.2 AC Anslutning Växelriktare

Inte godkänd

Matning till säkringar hämtas på olika modulrader i centralen.

DC Kablage förläggning

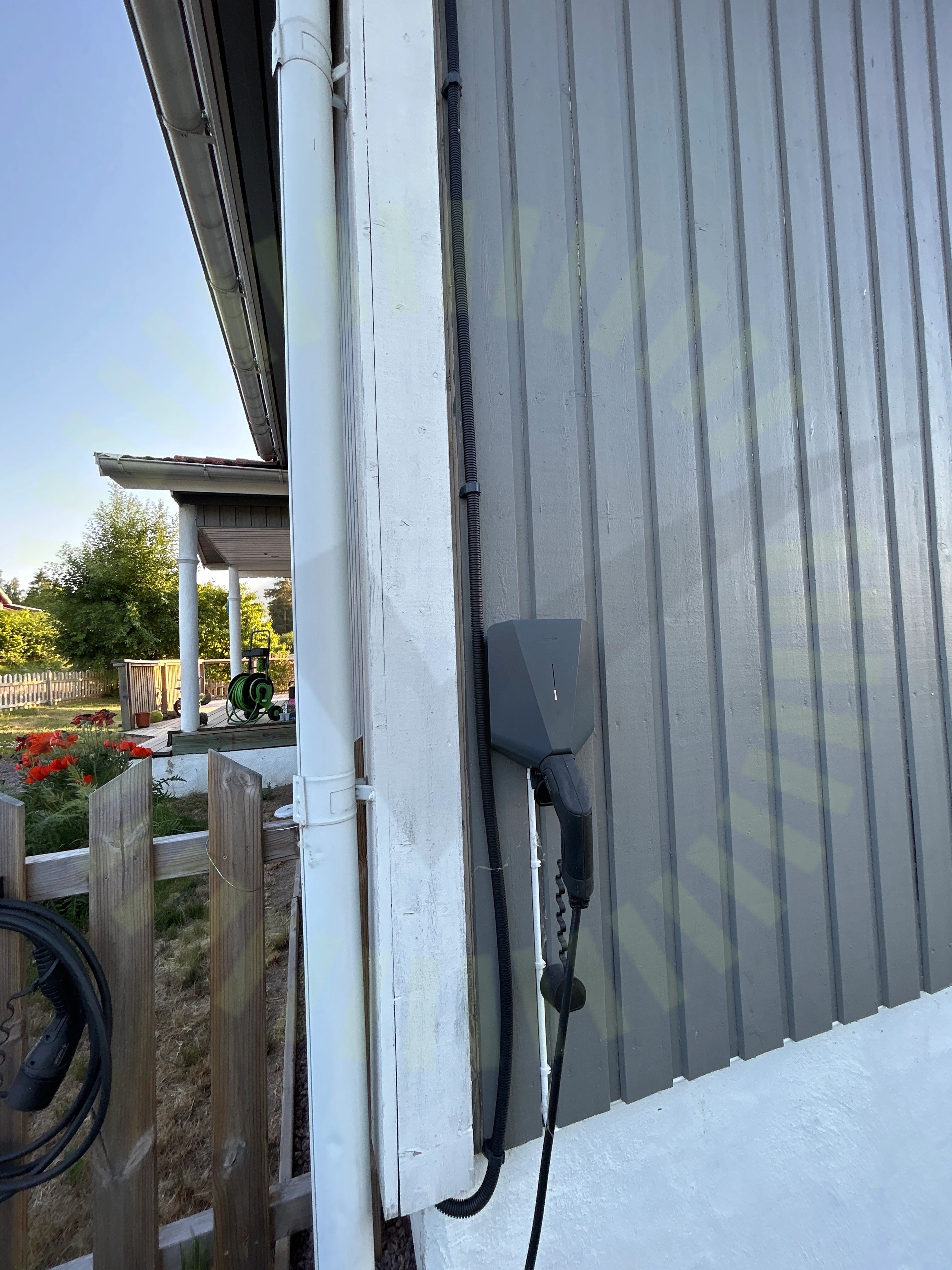

7.3 DC Kablage förläggning

Inte godkänd

Kablarna är inte uppfästa så de har tillräckligt stöd.

7.4 Märkning

Inte godkänd

Märkning saknas vid växelriktarens säkring.

Godkända kontrollpunkter

30/36
AC BöjradieAC Kablage förläggningAC kablage skarp kantBakomliggande materialDC Kablage egenskaperDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare FastspändaLikspänningskomponenterPlaceringSkadat kablageSmartmätareSäkringsdimensionSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

2/36
GenomföringarSträngdesign
