1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
9.0
Installation genom
Auterra Solar
Datum
23 april 2024
Ort
Västervik, Kalmar län
91% godkända9% ej godkända
Om installationen
PanelerLongi: LR5-54HPB
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Installerad av Auterra Solar som har ett högt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/31.2 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3Avtal
Säkerhetsbrytare AC
Anmärkningar
1/7

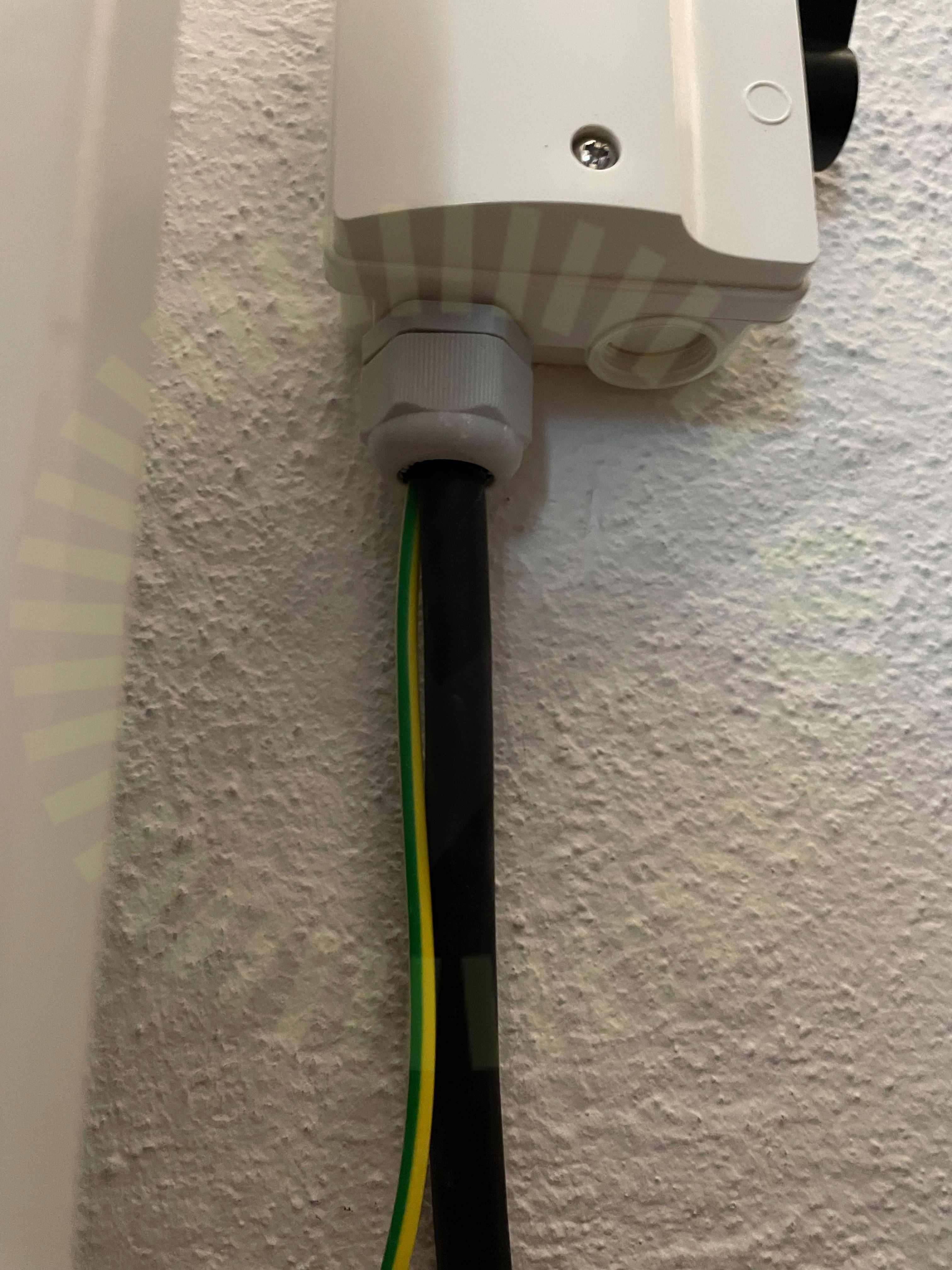

2.1 Kabelinföringar
Inte godkändFörskruvning avsedd för en kabel har två kablar i sig.
Godkända kontrollpunkter
6/7Anslutningar i brytareEgenskaperIdentifieringInfästningPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, Longi: LR5-54HPB
Anmärkningar
1/17

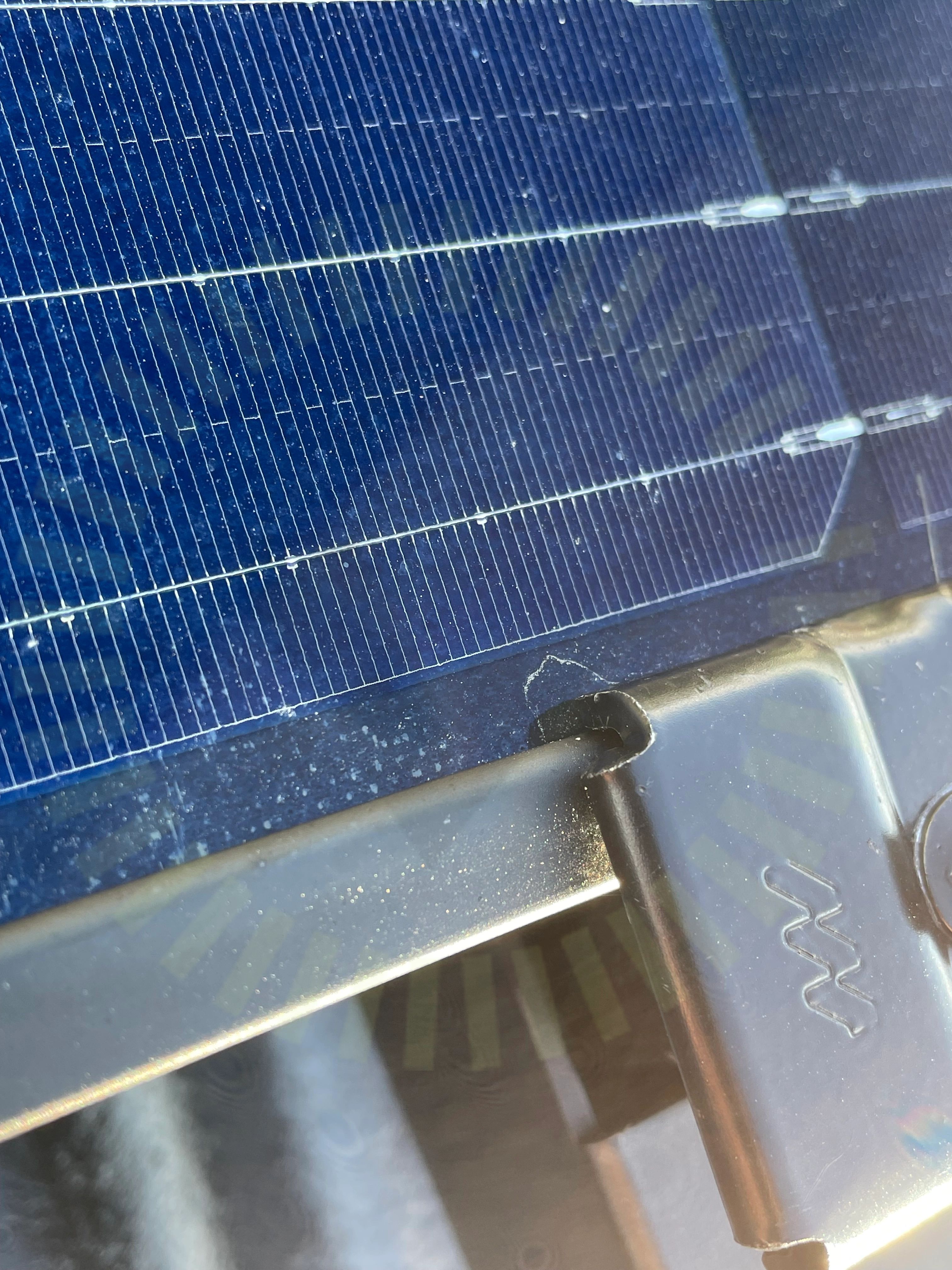

3.1 Klämmornas överlappning
Inte godkändKlämman får ej vidröra glaset och avstånd kan ej säkerställas vid inspektion. Klämman är generellt godkänd för panelen men felaktigt åtdragningsmoment kan ha påverkat förutsättningarna.
Installation Manual for LONGi Solar PV Modules V18, Sida 13
Godkända kontrollpunkter
15/17Avstånd till havAvstånd till ytaDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Ej tillgängligt vid besiktning
1/17Förbindelse av kontakter
Tak 1, Nordmount Panntak: Bärläkt
Anmärkningar
3/24

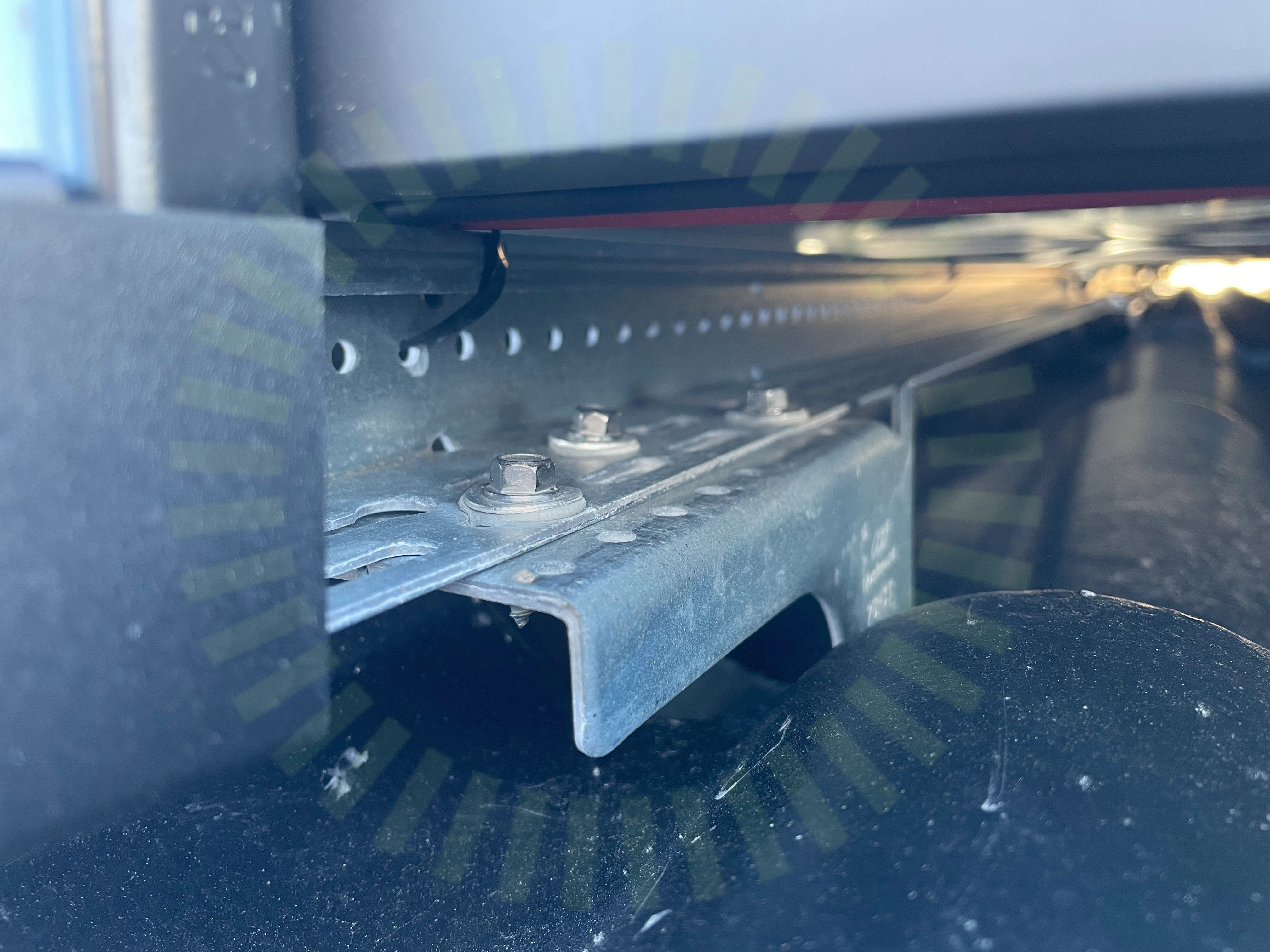

4.1 DC kabel förläggning
Inte godkändKablage ligger klämt mellan panel och skena.
SS 436 40 00 (522.4.1)

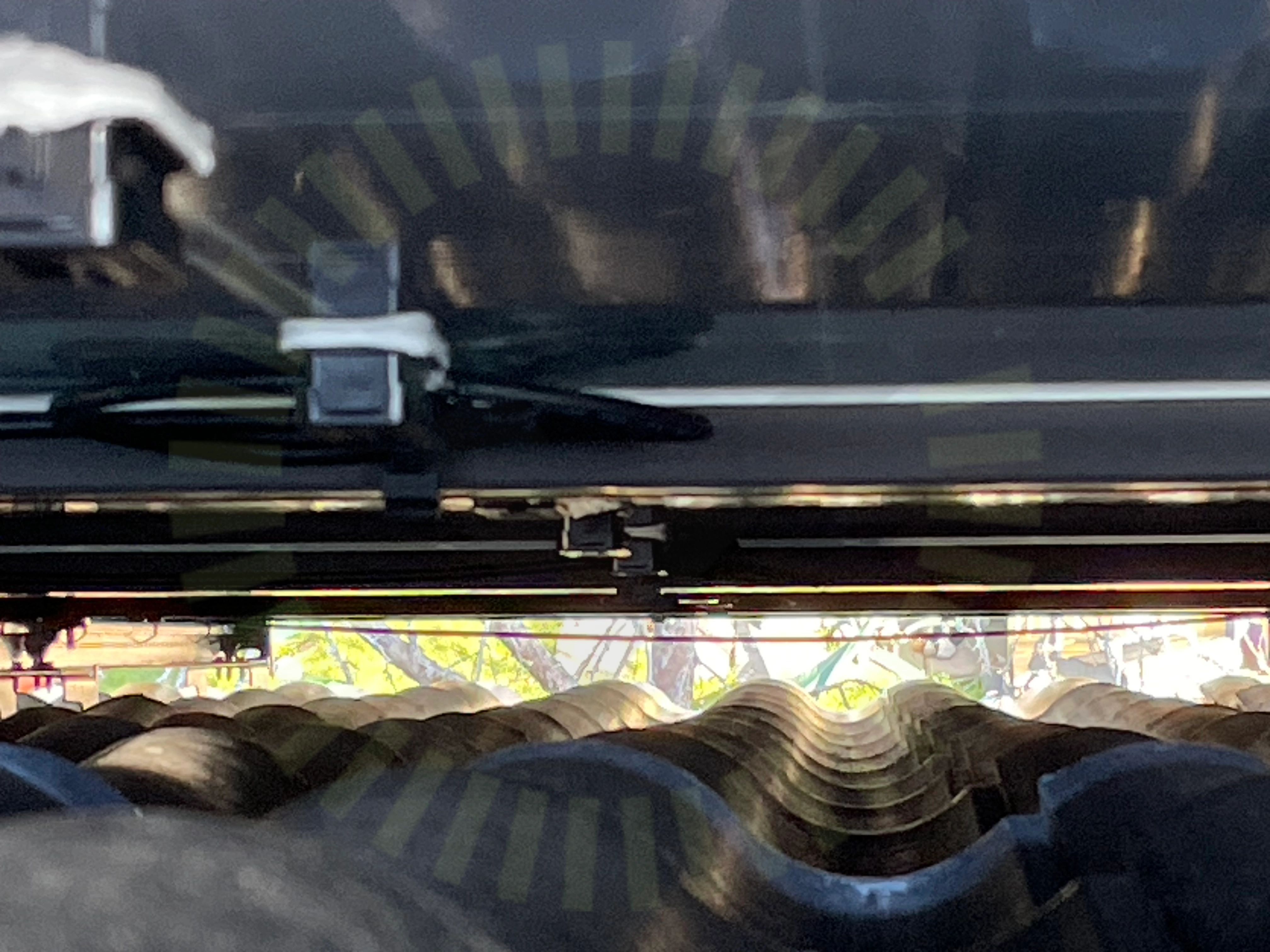

4.2 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.
SS 436 40 00 (712.522.101)
4.3 Takkrokarnas CC
Inte godkändInfästning är inte monterad med korrekt CC mått. Avståndet överstiger snö- och vindlastberäkningens maximala avstånd. Uppmätt ca 108 cm.
Snö- och vindlastberäkning
Godkända kontrollpunkter
16/24Använd skruvFrämmande materialFöremål mellan skena och panelramKlämmans placering i skenaKlämmornas överlappningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSnö- och VindlastberäkningStående skenorSäkerhetsavståndUnderliggande takpannaVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
5/24Blandning av infästningarBärläktens dimensionLäktinfästningSkenskarvarTakgenomföring
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
2/36
7.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren har inte ett korrekt avstånd till närmaste objekt.
SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30

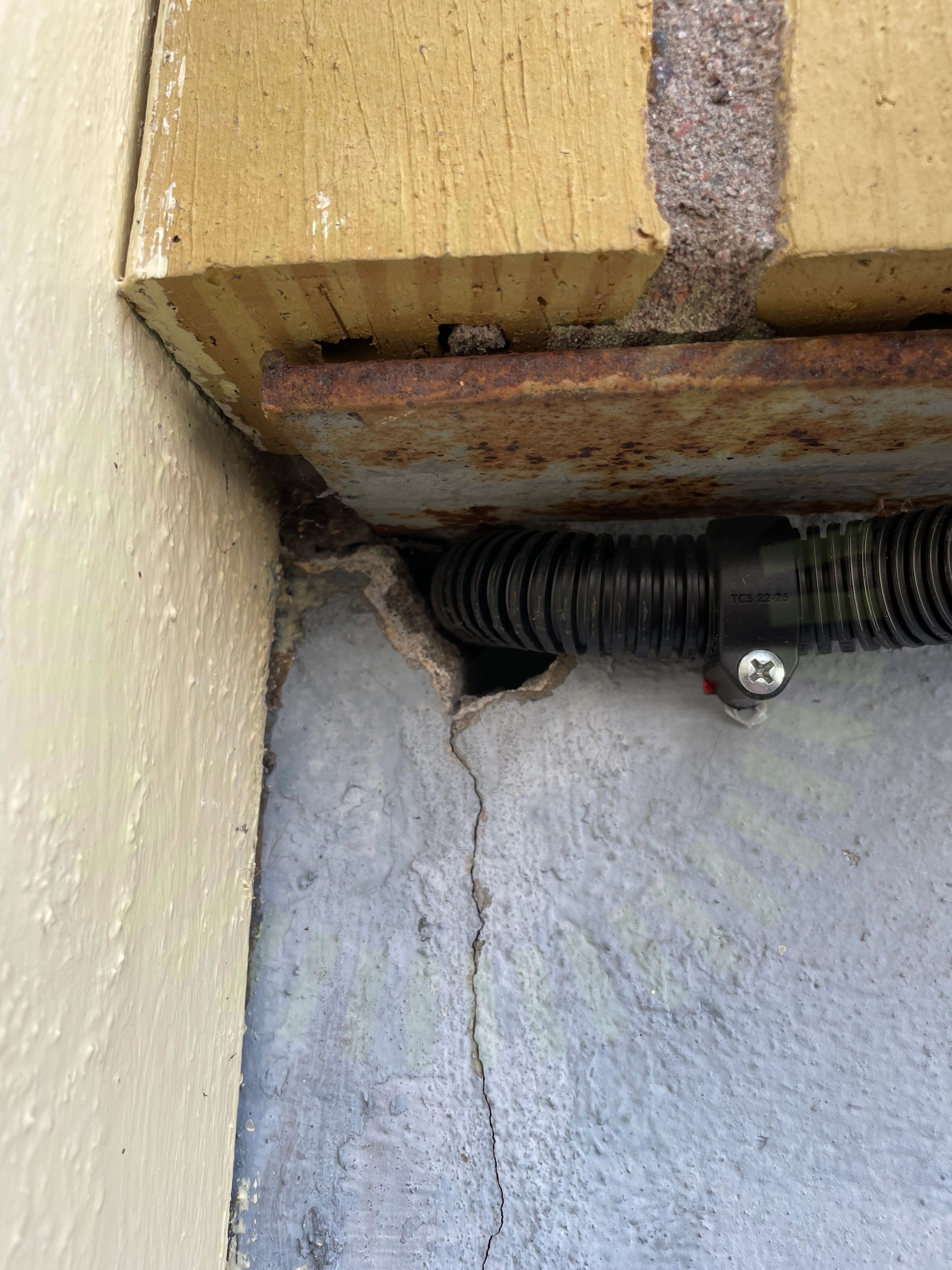

7.2 Genomföringar
Inte godkändGenomföring inte tillförlitligt tätad.
SS 436 40 00 (527.2.1)
Godkända kontrollpunkter
33/36AC anslutning växelriktareAC kablage förläggningAC Kablage förläggningAnslutning av ledareAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
1/36Strängdesign
