1.1 Anslutning
Inte godkändIngång/Utgång är förväxlat på batteri.
Tillverkarens anvisningar
Besiktningsrapport
7.8
Installation genom
Solkungen
Datum
1 februari 2023
Ort
Halmstad, Hallands län
77% godkända23% ej godkända
Om installationen
PanelerJAM54S31 MR
MontagesystemWeland Stål: Plåttak
VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörSäkerhetsbrytare AC
Installerad av Solkungen som har ett lågt snittbetyg på 7.6 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Batteri
Anmärkningar
3/15

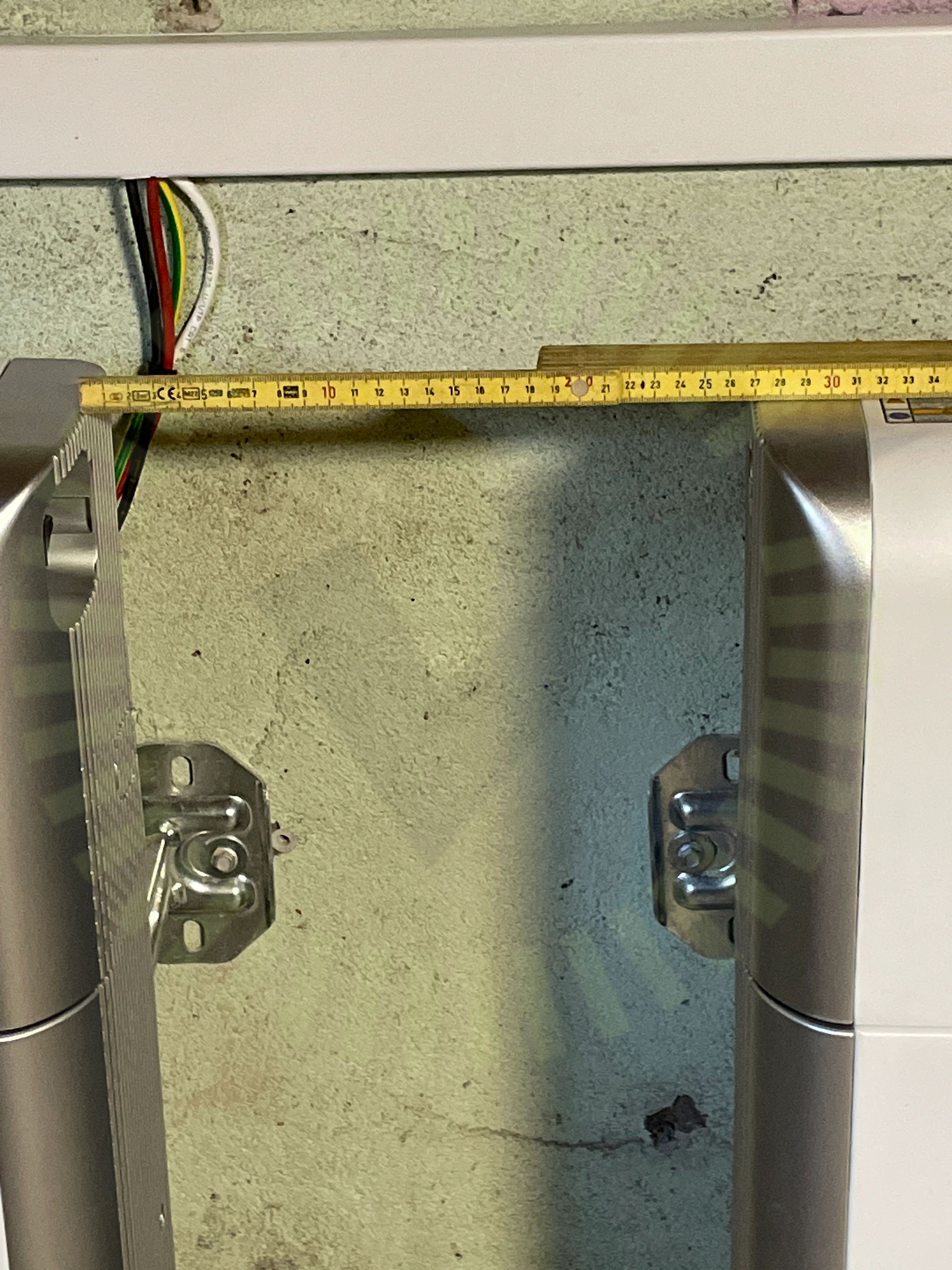

1.2 Avstånd
Inte godkändFör nära avstånd mellan batterierna
Tillverkarens montageanvisningar

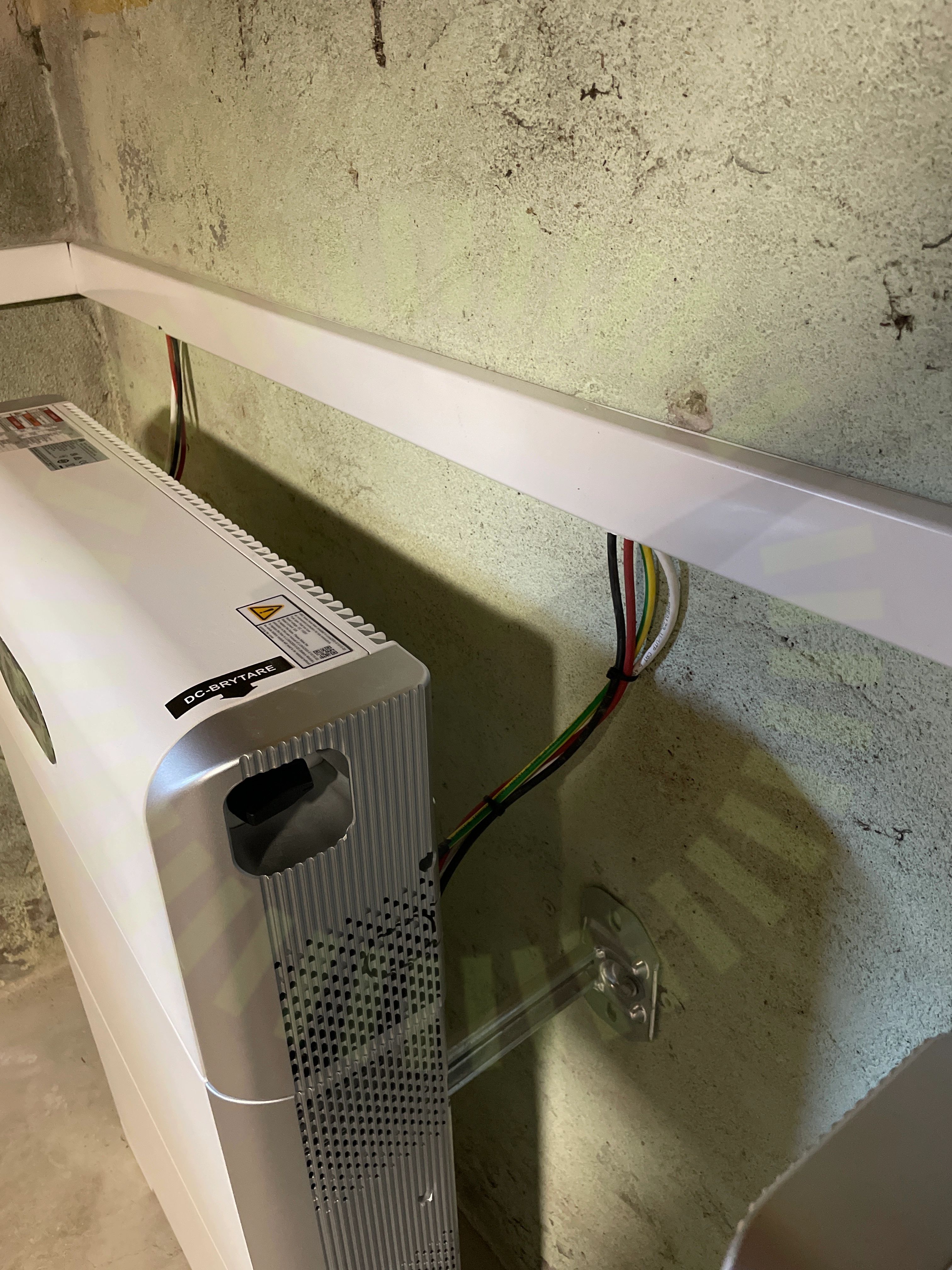

1.3 Infästning
Inte godkändÖversta modulen är ej fäst i väggen
Tillverkarens montageanvisningar
Godkända kontrollpunkter
12/15Avstånd till växelriktareBatteri PEFastsäkring av produktInternet KabelKontakterRakt ståendeSkadorSmart Power SensorTemperaturUtrymmeVäderskydd
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad
Tak 1, JAM54S31 MR
Anmärkningar
1/10
3.1 Dragavlastade
Inte godkändKablage ut från panel är inte uppfäst med tillräckligt stöd
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
9/10DräneringshålFästens placeringFörbindelse av kontakterFöremål BakstyckeHöjdskillnadPanelramar separeradeSkadorSkuggaSträngförläggning
Tak 1, Weland Stål: Plåttak
Anmärkningar
5/18

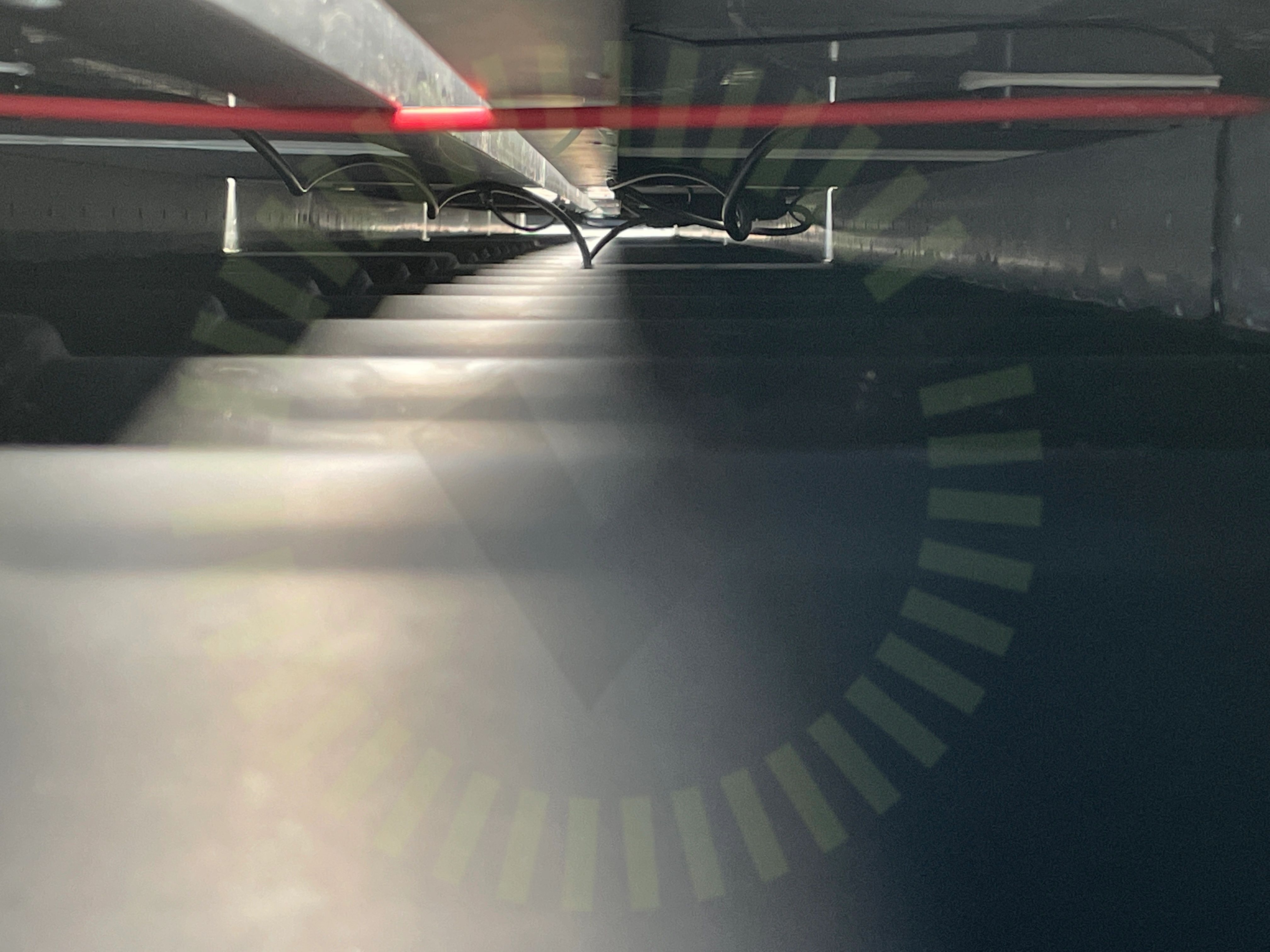

4.1 Kabeluppfästning
Inte godkändHängande kablage påträffades
SS 436 40 00 (712.521.101 och 522.8.4)

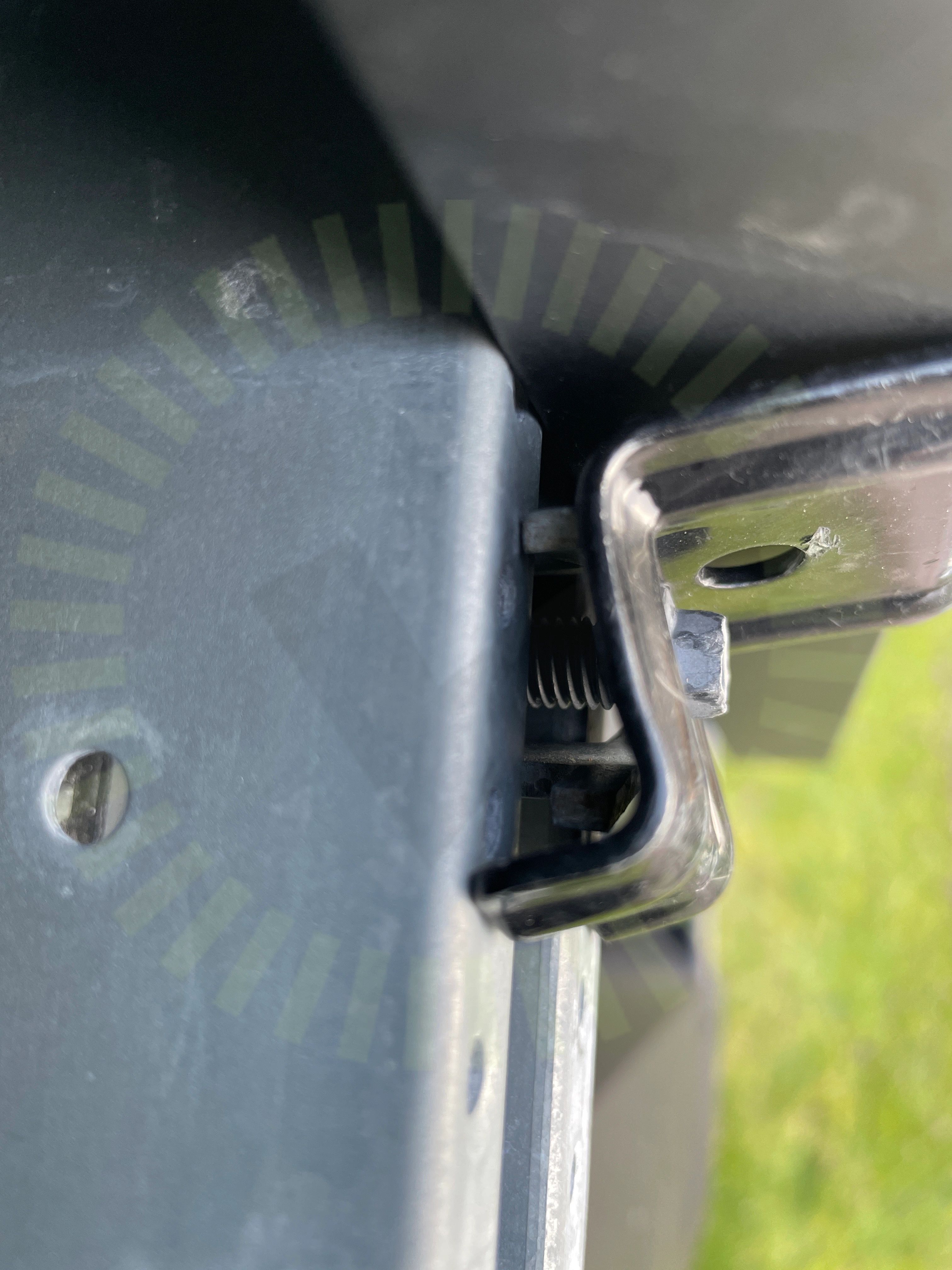

4.2 Mittklämma rätt förläggning
Inte godkändFäste snett dragen vid montering
MA5111 Sid 1 (1) | Version 4 - 221117

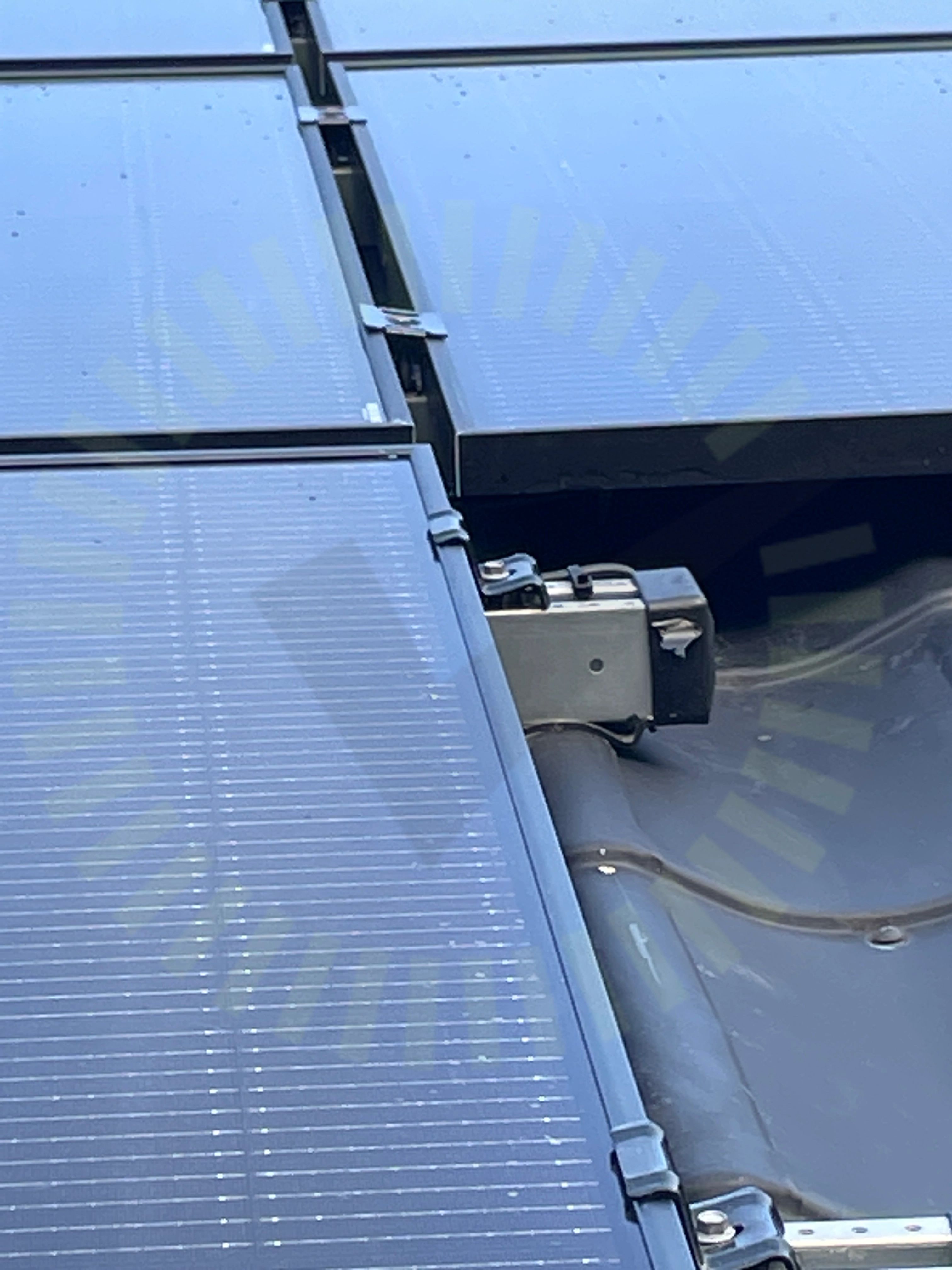

4.3 Mittklämmor
Inte godkändKlämma ej monterad korrekt
MA5111 Sid 1 (1) | Version 4 - 221117
4.4 Skarv
Inte godkändSkarv ej monterad korrekt
MA5101 Sid 1 (1) | Version 4 - 221219

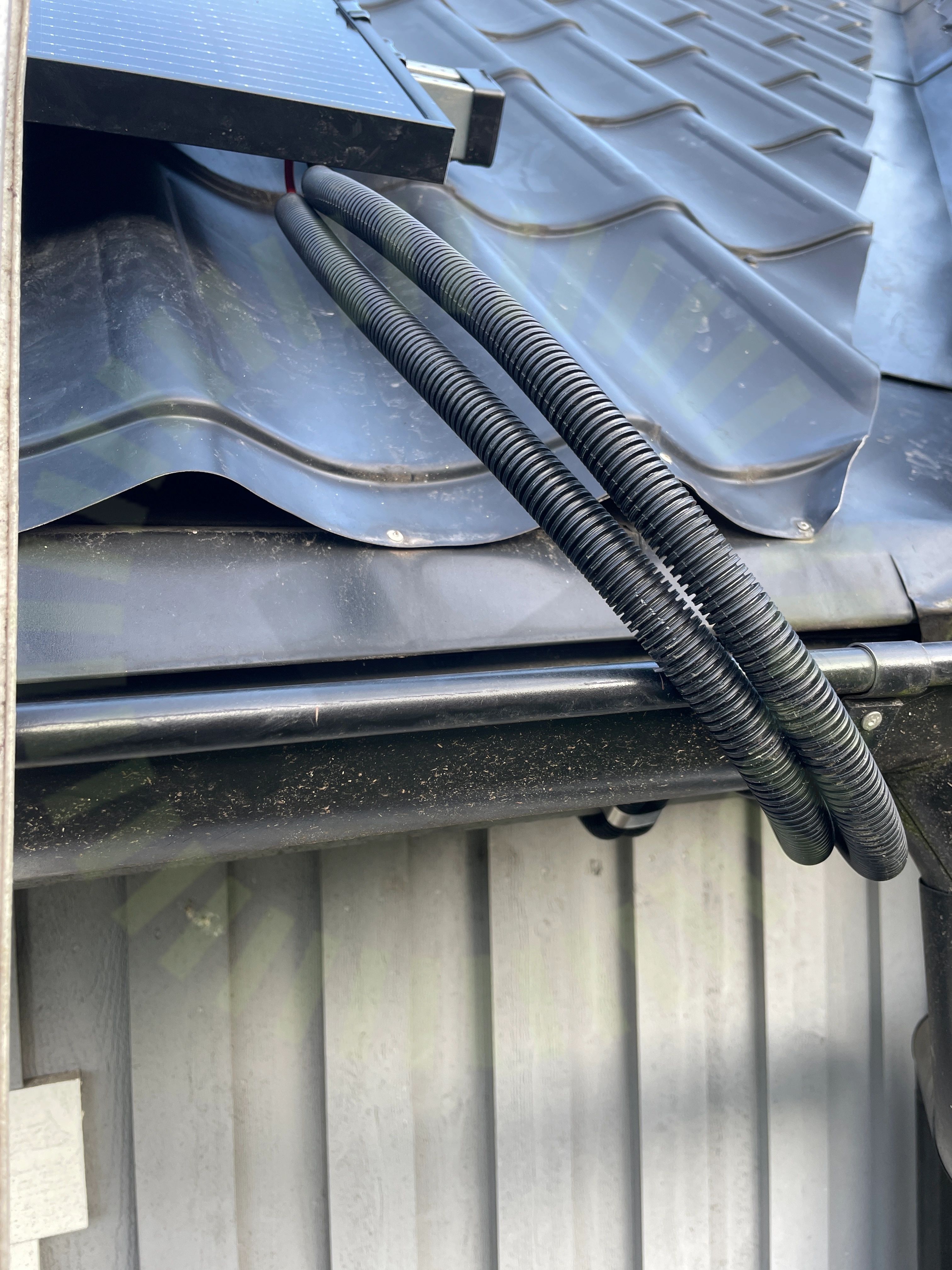

4.5 Skydd
Inte godkändKablage ej uppfäst med tillräckligt stöd
Godkända kontrollpunkter
13/18Använd skruvFrämmande materialInfästningInfästning skenaMittklämma skruvShimsSkadorSkarp kantSnö- och VindlastberäkningVäderbeständigt materialÄndklämmor rätt förläggningÄndklämmor skena Ändklämmor skruv
Varselmärkning
Anmärkningar
2/4

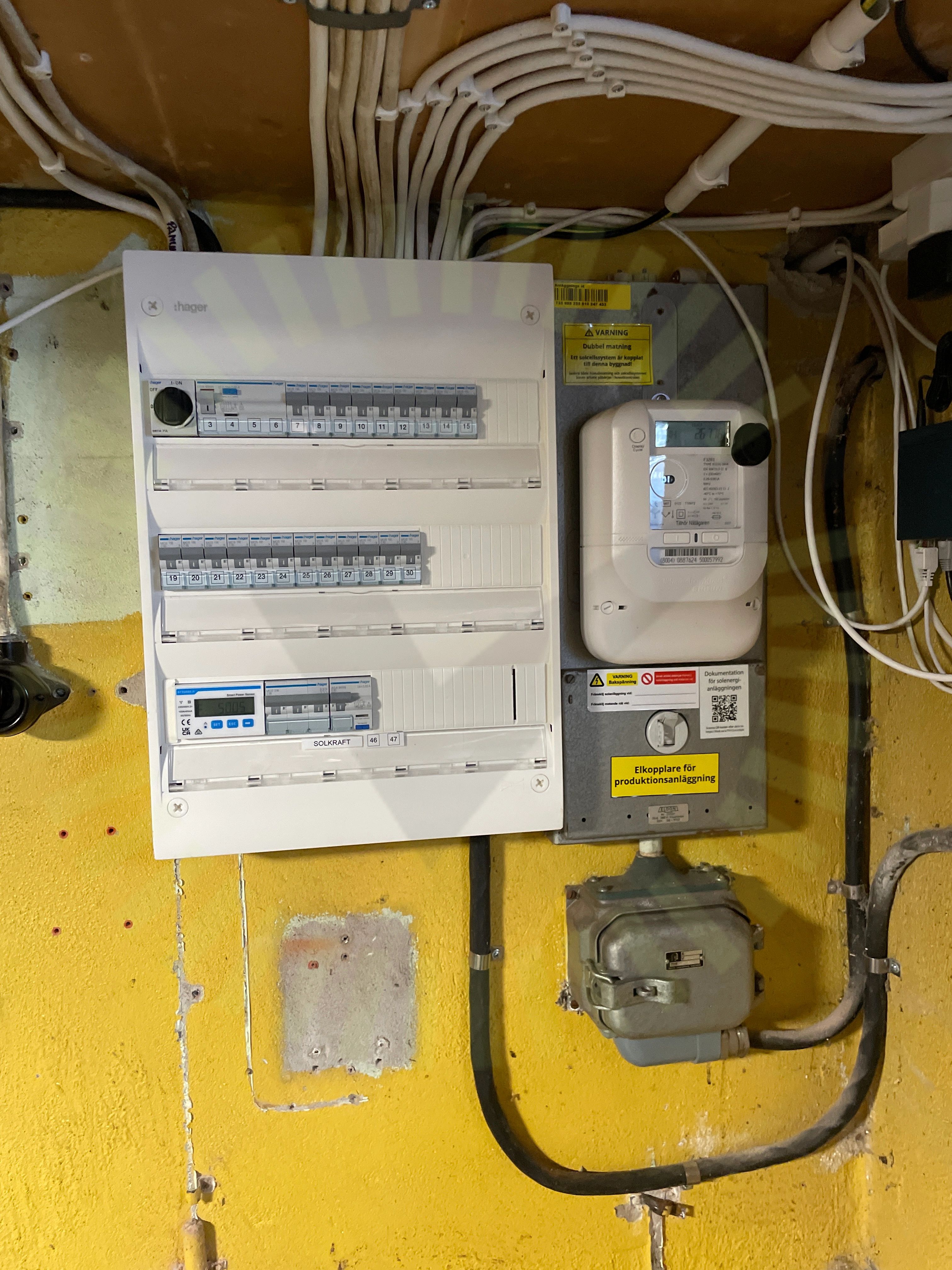

5.1 Informering av solceller
Inte godkändMärkning saknas vid anslutningspunkt
SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

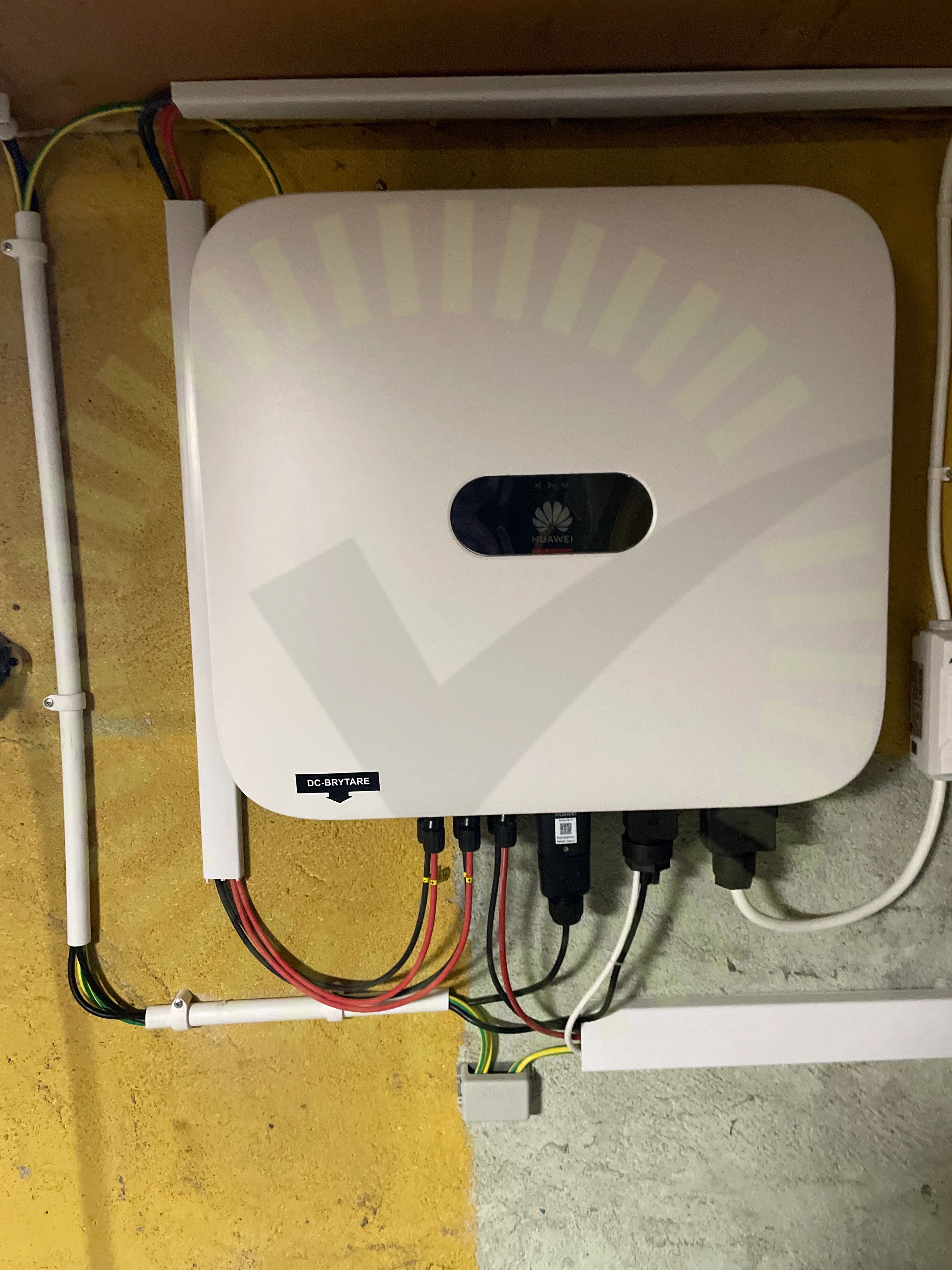

5.2 Varning för likspänning
Inte godkändMärkning saknas
SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6
Godkända kontrollpunkter
2/4Tillförlitligt fästVarning för backspänning
Växelriktare
Anmärkningar
9/29

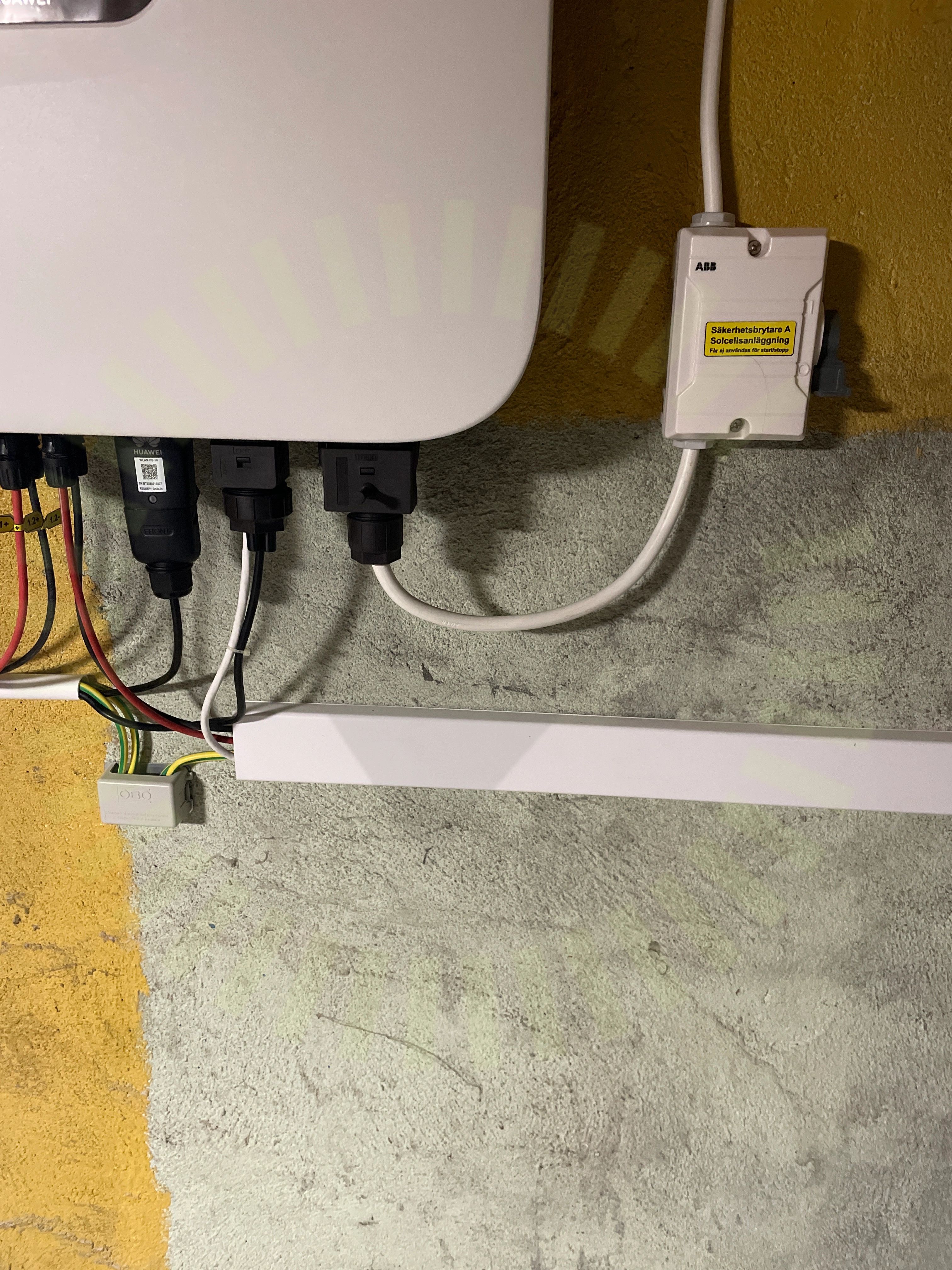

6.1 AC Böjradie
Inte godkändHård böj på kabel, påverkar förskruvning i växelriktare
SS 436 40 00 (522.8.3)

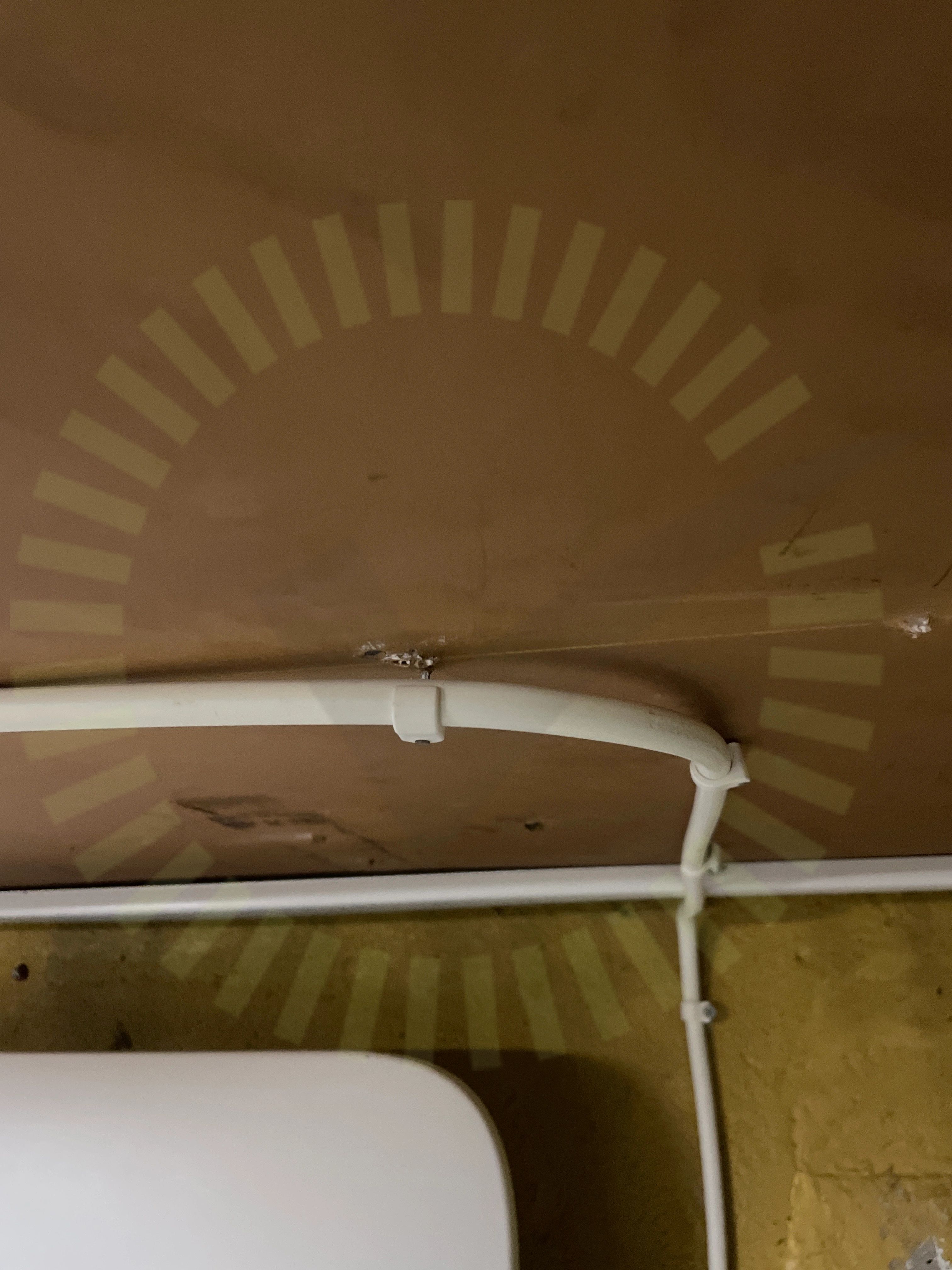

6.2 AC Förläggning
Inte godkändKablage ej uppfäst med tillräckligt stöd för sin egen vikt, spikklammer i gipstak
SS 436 40 00 (522.8.4)

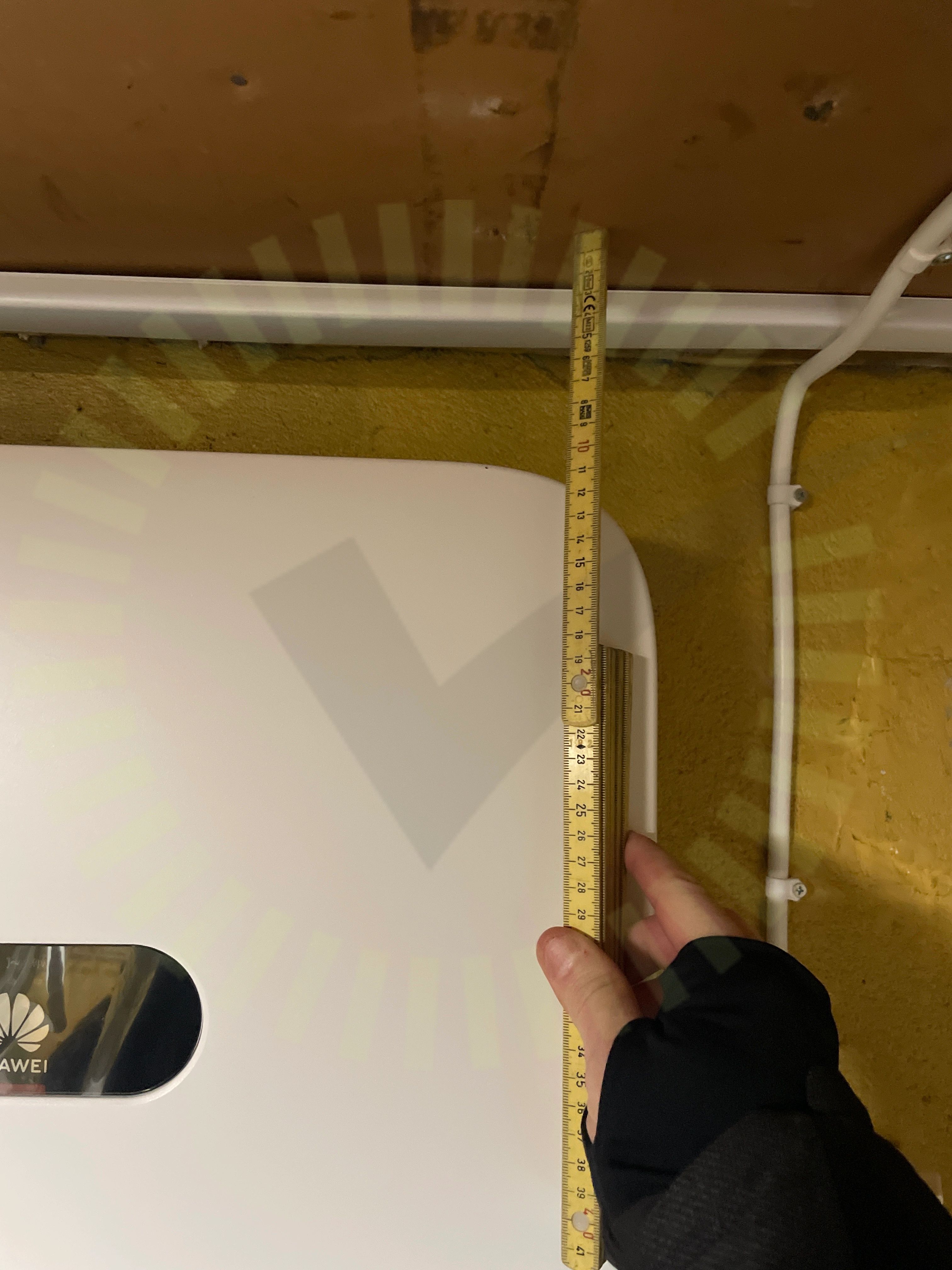

6.3 Avstånd
Inte godkändVäxelriktare placerad för nära tak
Huawei User Manual Issue 04 (2021-08-10), Sida 22

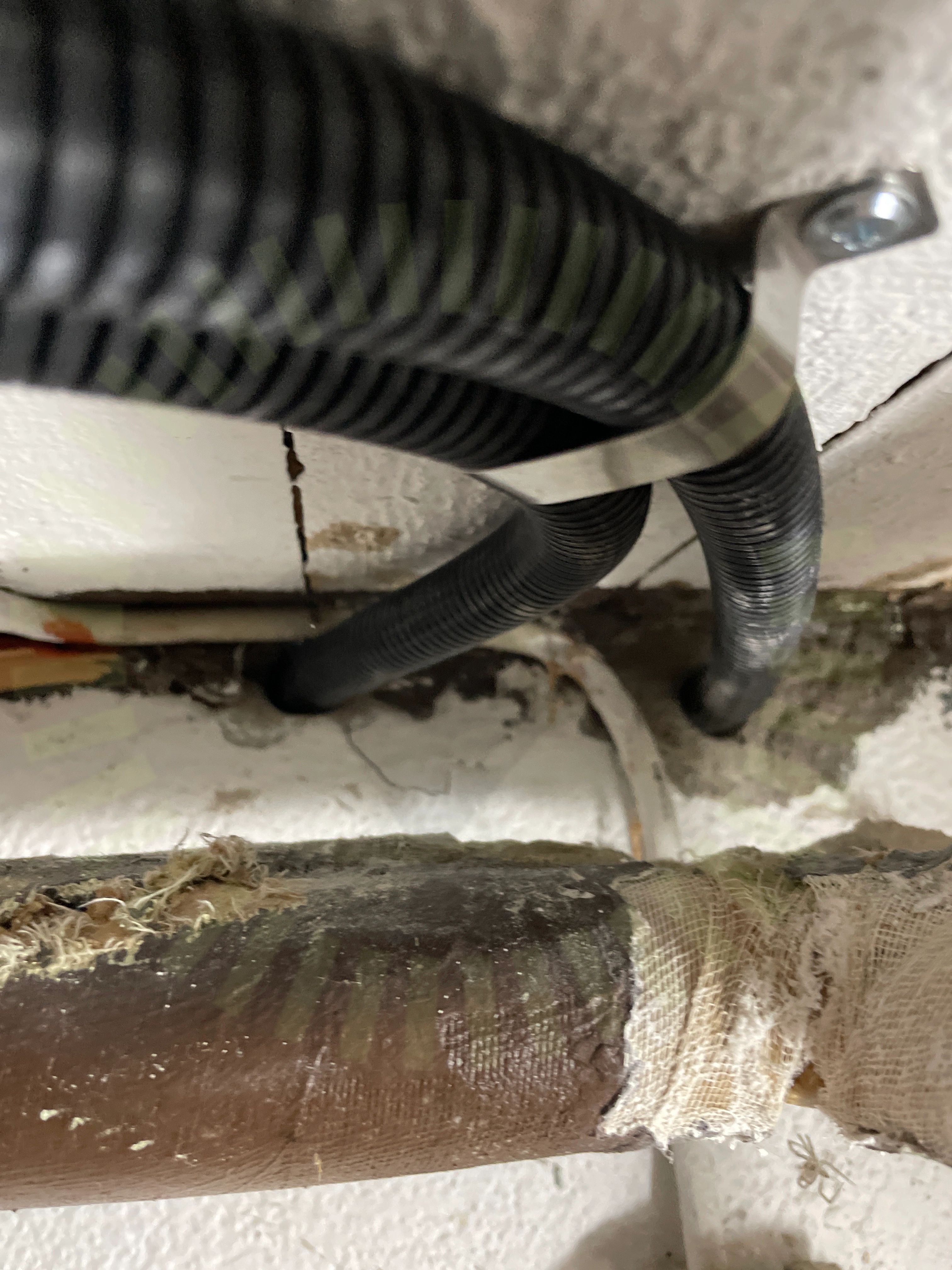

6.4 DC Genomföringar
Inte godkändHål ej tätade
SS 436 40 00 (527.2.1)

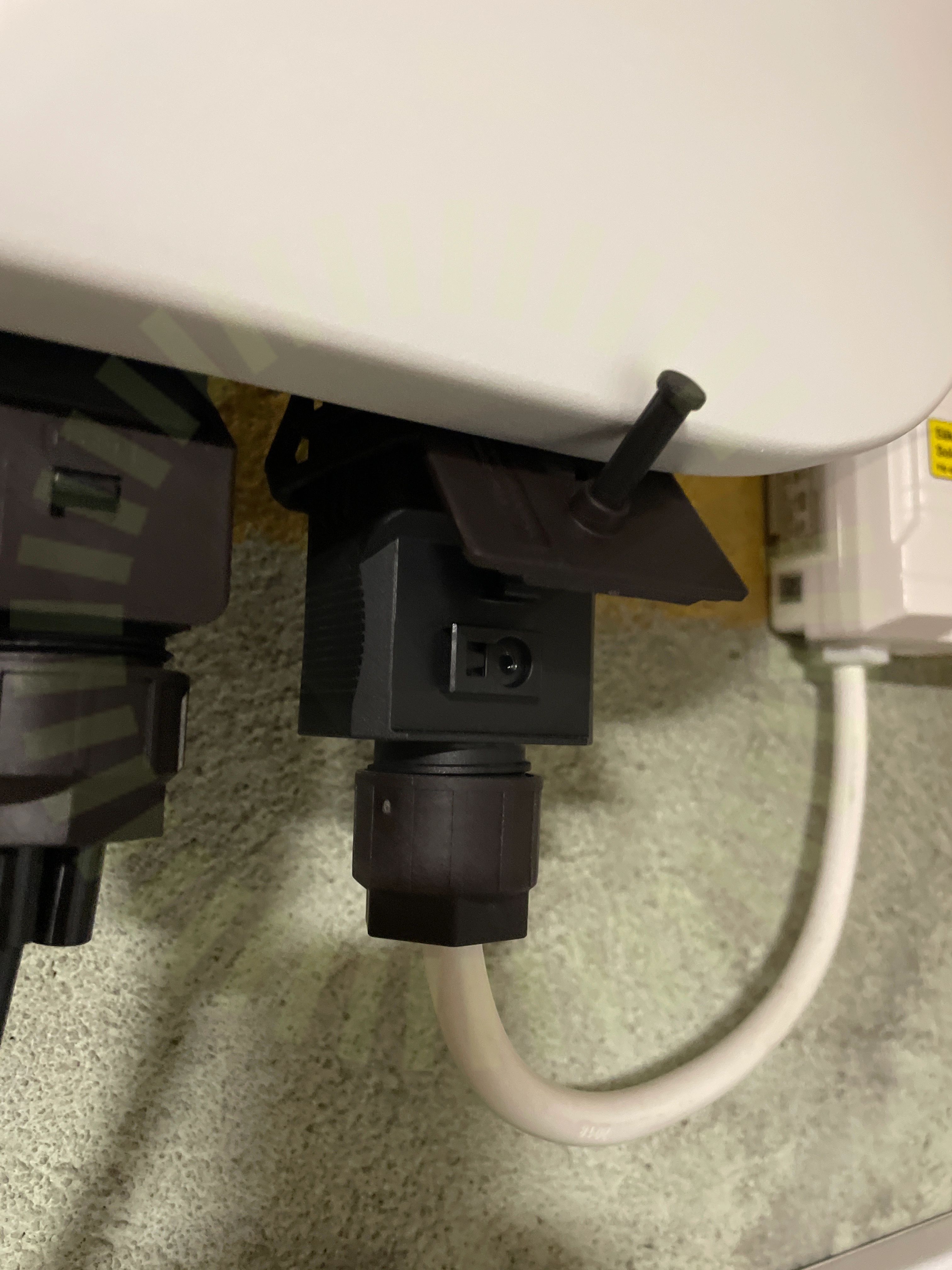

6.5 AC Anslutning
Inte godkändSkruv ej spänd
Huawei User Manual Issue 04 (2021-08-10), Sida 36-39

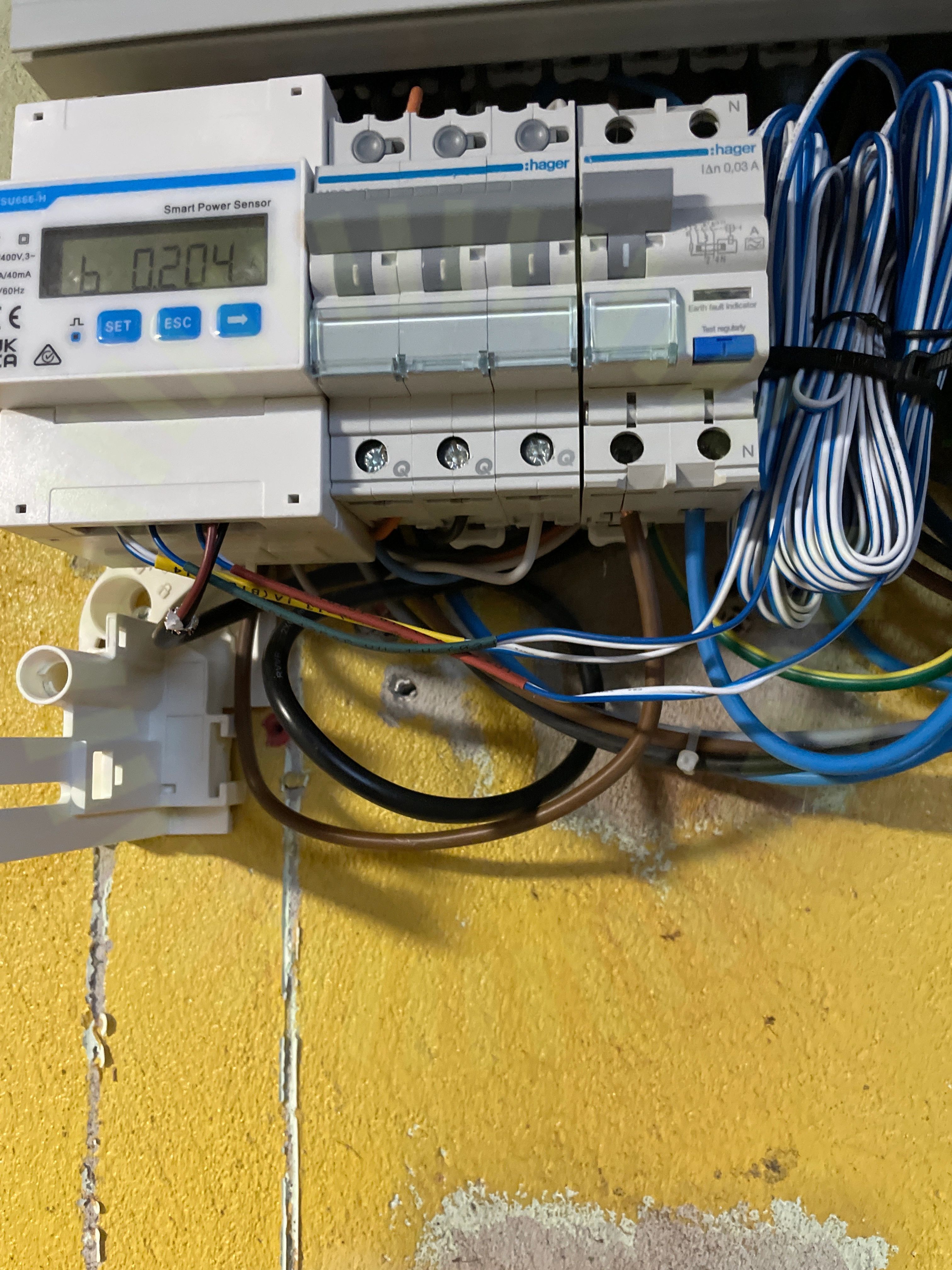

6.6 Trådning mellan säkring och smartmätare är gjorde med 2,5 mm, smartmätare är inkopplade direkt på undersida huvudbrytare. Central avsäkrad med 20A
RekommendationTrådning ej utförd med korrekt kabelarea

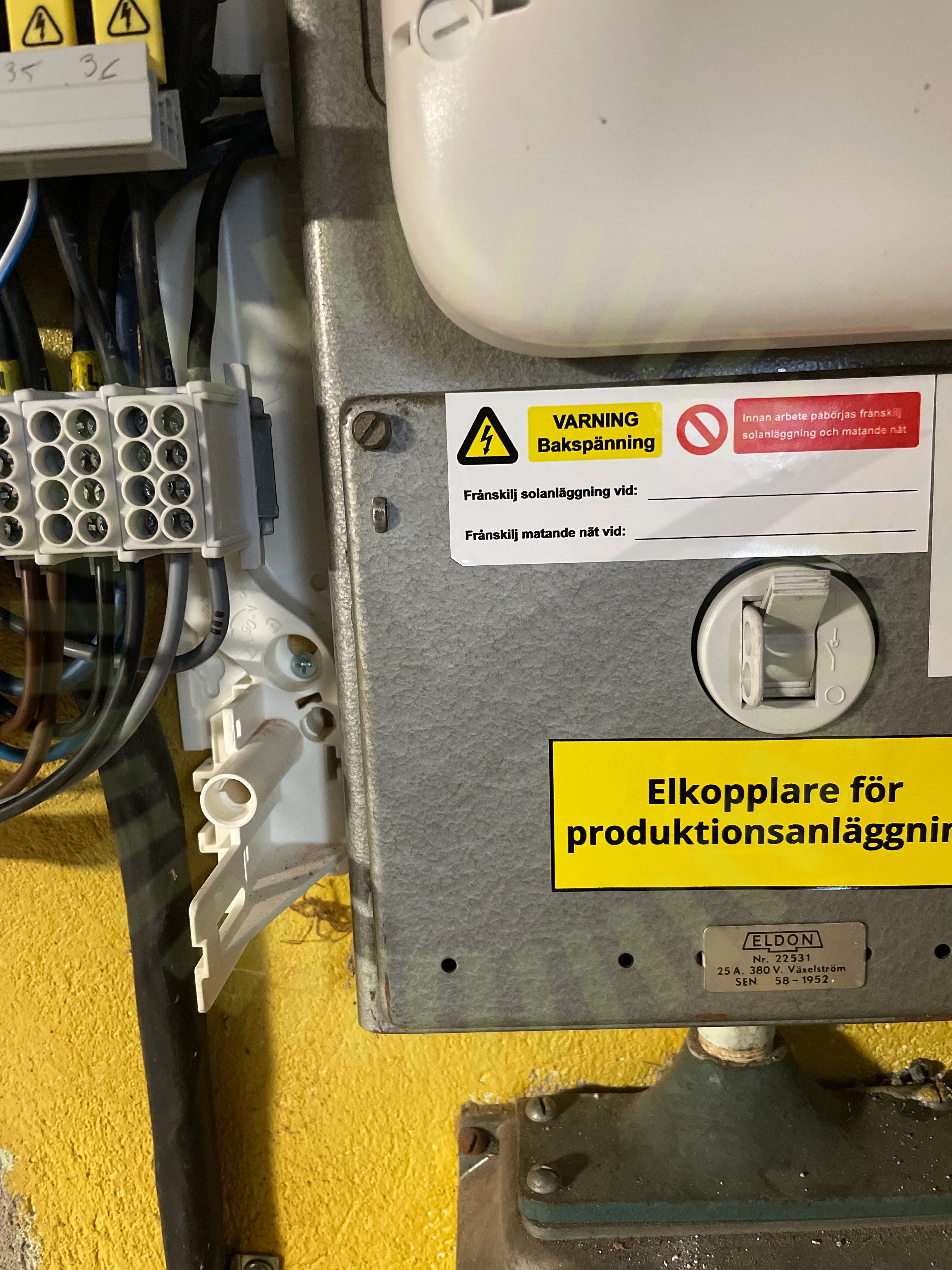

6.7 Märkning
Inte godkändSkyltning ej ifylld
ELSÄK-FS 2022:1 (3 kap. 6 §)
6.8 Mätprotokoll DC
Inte godkändMätprotokoll saknas
ELSÄK-FS 2022:1 (3 kap. 6 §)
6.9 Strängschema
Inte godkändSträngschema saknas
ELSÄK-FS 2022:1 (3 kap. § 6)
Godkända kontrollpunkter
20/29AC GenomföringarAC kabel skarp kantAC Skador på kabelBrännbart underlagDC FörläggningDC Kablage egenskaperDC Skador på kabelDC Yttre påverkanFastsäkring av produktHuvudsäkringInfästningInternetKabelKontakterLedare fastspändaPE ChassiSkadorSäkringVentilationVinkel
