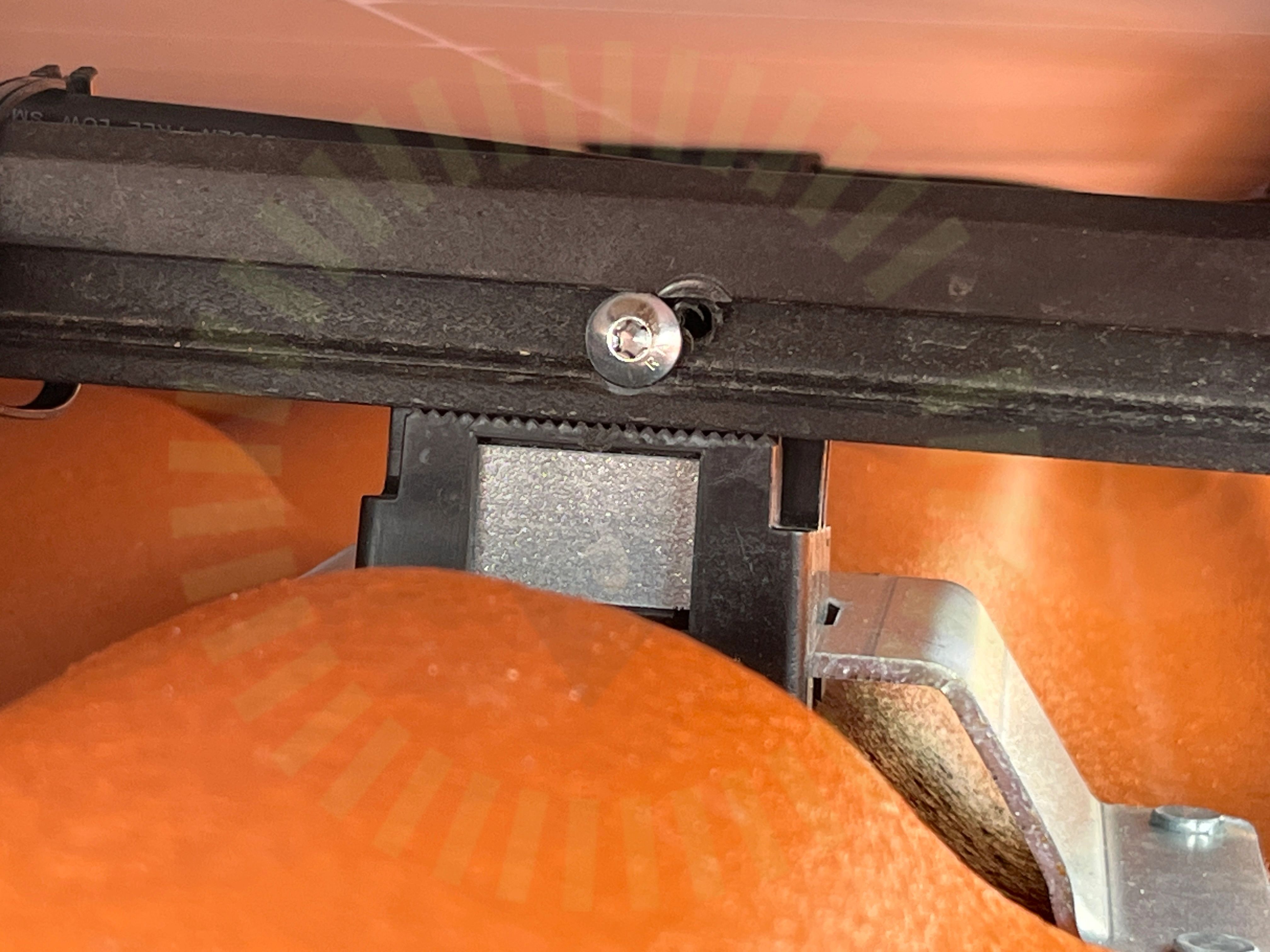

2.1 Skenornas infästning skruvade
Inte godkändSkenan är inte fäst i infästningsmaterialet korrekt.
2310003-0 MI - Montageinstruktion CC90-UNUM på takpannor av betong / 240116, Sida 4, 10
Besiktningsrapport
8.7
Installation genom
Veosol Energi AB
Datum
3 juli 2024
Ort
Trollhättan, Västra Götalands län
94% godkända6% ej godkända
Om installationen
PanelerDMEGC: DM(XXX)M10RT-60HBB
MontagesystemCC90- UNUM Betongpannor
BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP
TillbehörSäkerhetsbrytare AC
TillbehörSmartmätare: EASTRON: SDM630
Installerad av Veosol Energi AB som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmän
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
CC90- UNUM Betongpannor
Anmärkningar
4/23

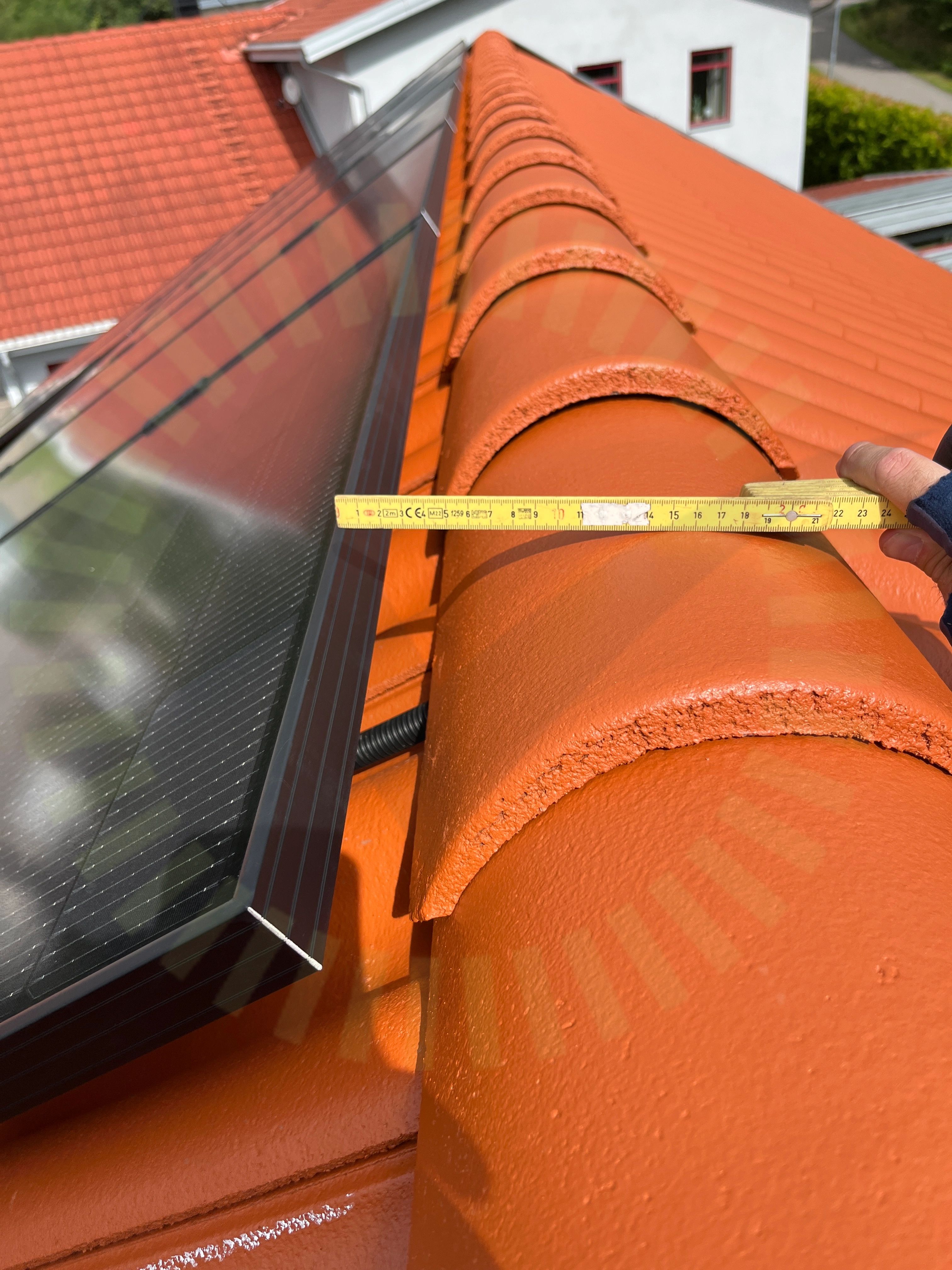

2.2 Säkerhetsavstånd
Inte godkändPanelerna är placerade för nära takets kant.
2310003-0 MI - Montageinstruktion CC90-UNUM på takpannor av betong / 240116, Sida 2
2.3 Ändklämmor
Inte godkändÄndklämman sitter inte emot panelens ram.
2310003-0 MI - Montageinstruktion CC90-UNUM på takpannor av betong / 240116, Sida 12
2.4 Takkrokarnas CC skenstart
Inte godkändAvstånd från första till andra takkrok är inte korrekt. Uppmätt 120cm.
2310003-0 MI - Montageinstruktion CC90-UNUM på takpannor av betong / 240116, Sida 2
Godkända kontrollpunkter
19/23DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarTakgenomföringTakkrokarnas CCTakkrokstyperUnderliggande takpannaVäderbeständigt material
DMEGC: DM(XXX)M10RT-60HBB
Anmärkningar
2/19

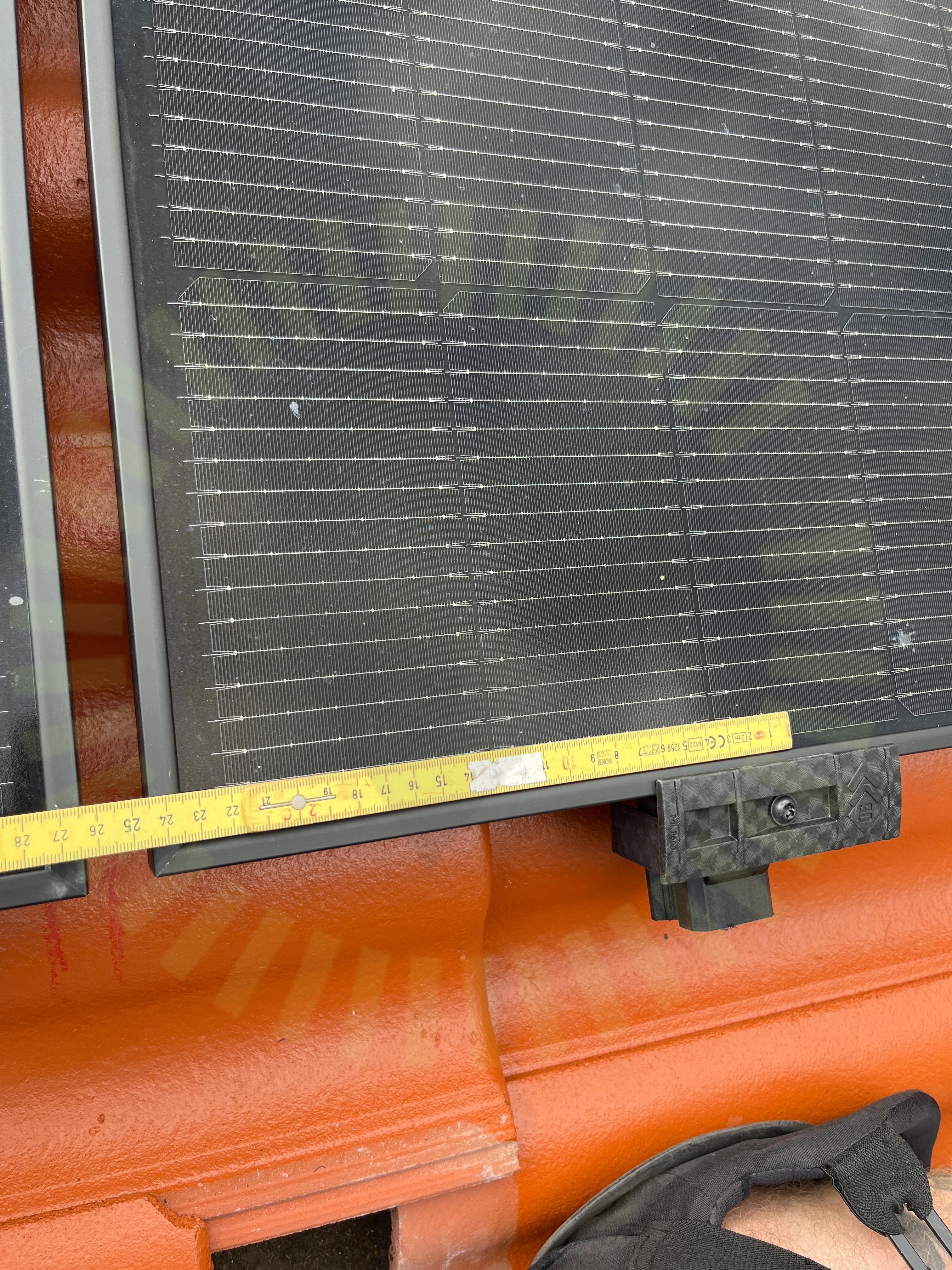

3.1 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
DMEGC Photovoltaic Modules Installation Manual, Ver: 202402, Sida 14-15

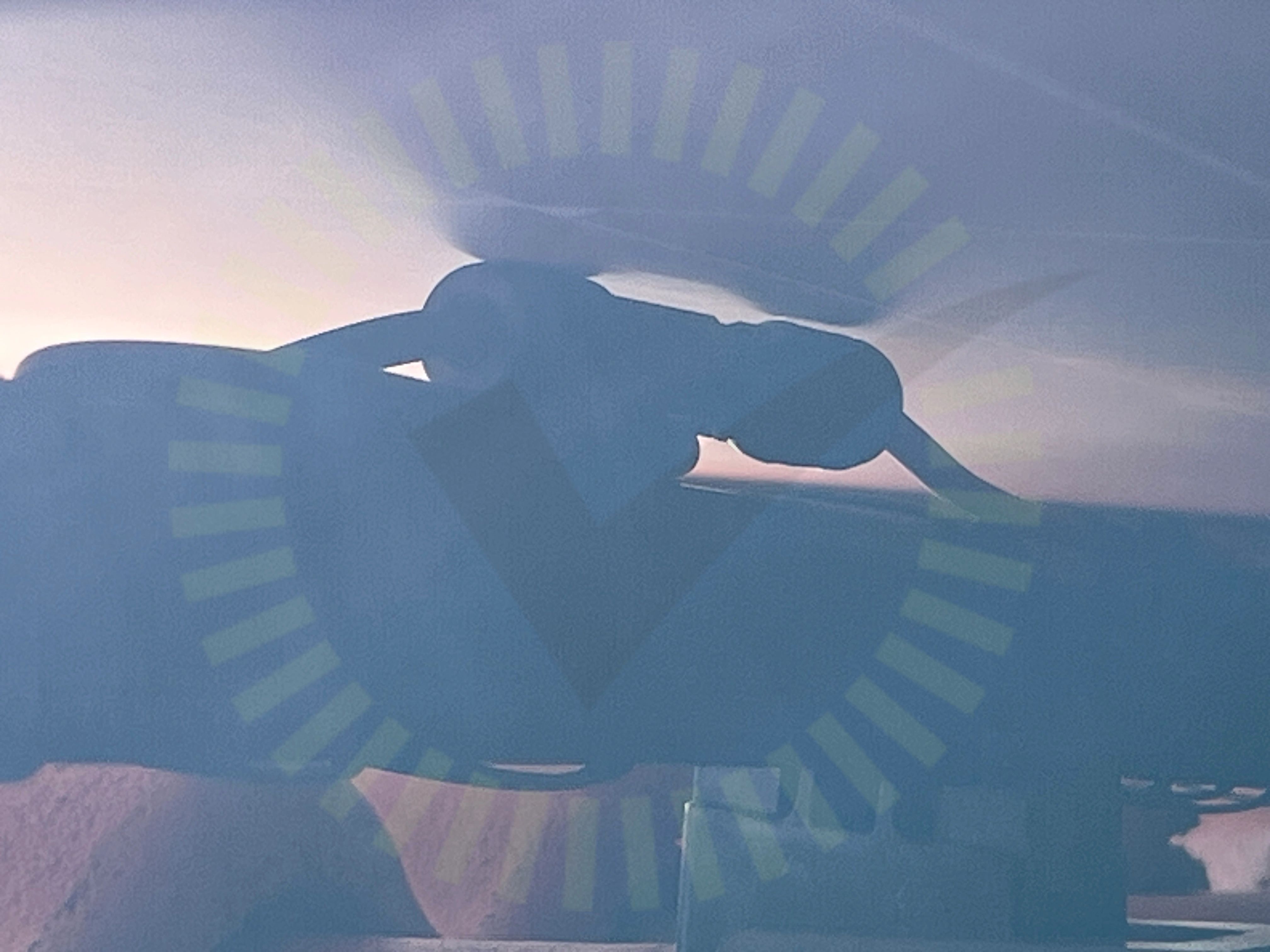

3.2 Föremål mot bakstycke
Inte godkändKontakter ligger i kläm mellan skena och panelens bakstycke.
DMEGC Photovoltaic Modules Installation Manual, Ver: 202402, Sida 6
Godkända kontrollpunkter
16/19Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmans överlappningFörläggning DC kontakterKlämmornas storlekKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/19Strängförläggning
DMEGC: DM(XXX)M10RT-60HBB
Anmärkningar
1/1

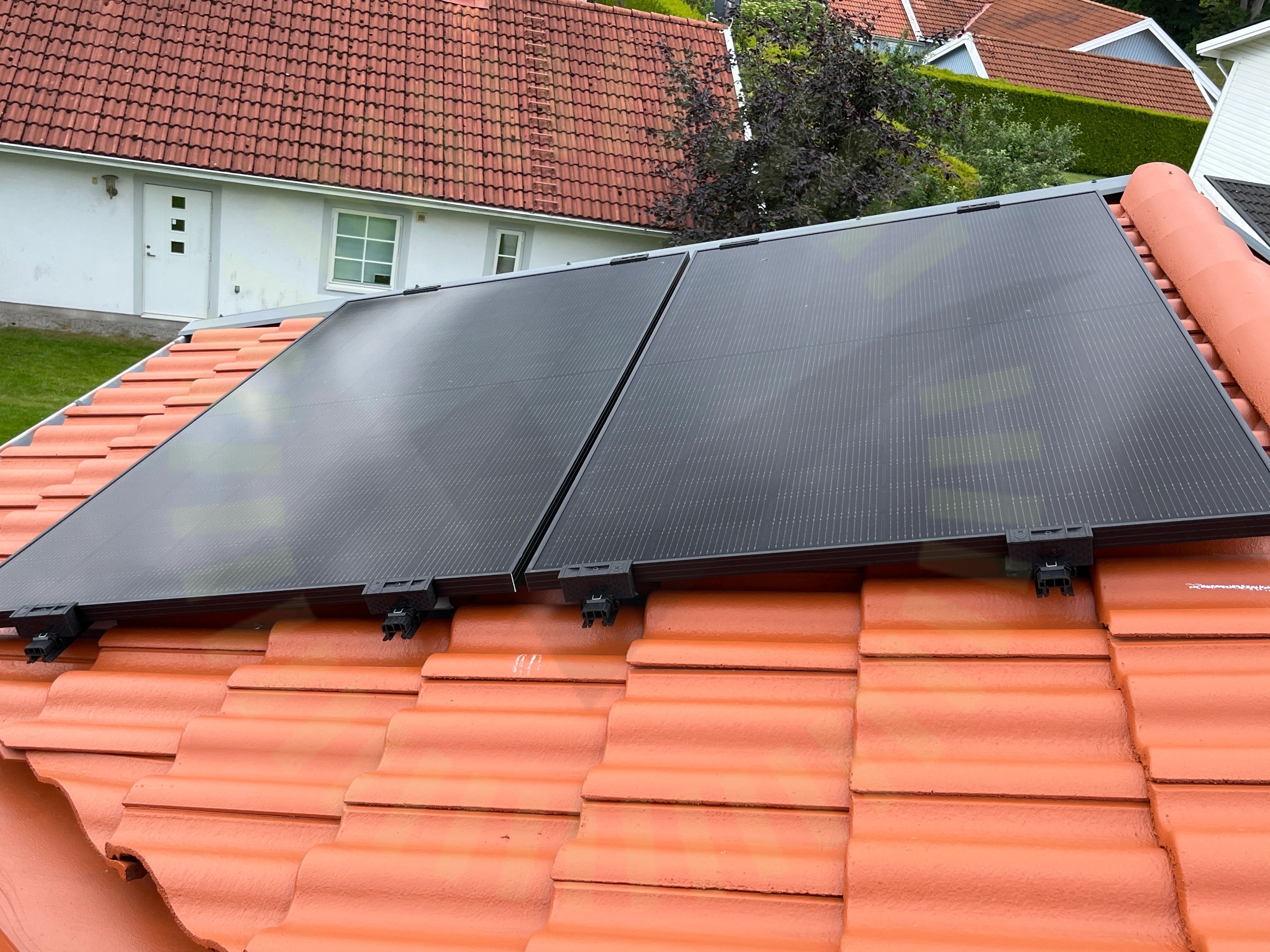

4.1 Klämmor kortsida
Inte godkändDokumentation som styrker att man får placera klämmorna på kortsidan saknas.
DMEGC Photovoltaic Modules Installation Manual, Ver: 202402, Sida 14-15
SigenEnergy: SigenStor EC 5.0-25.0 TP
Anmärkningar
1/47

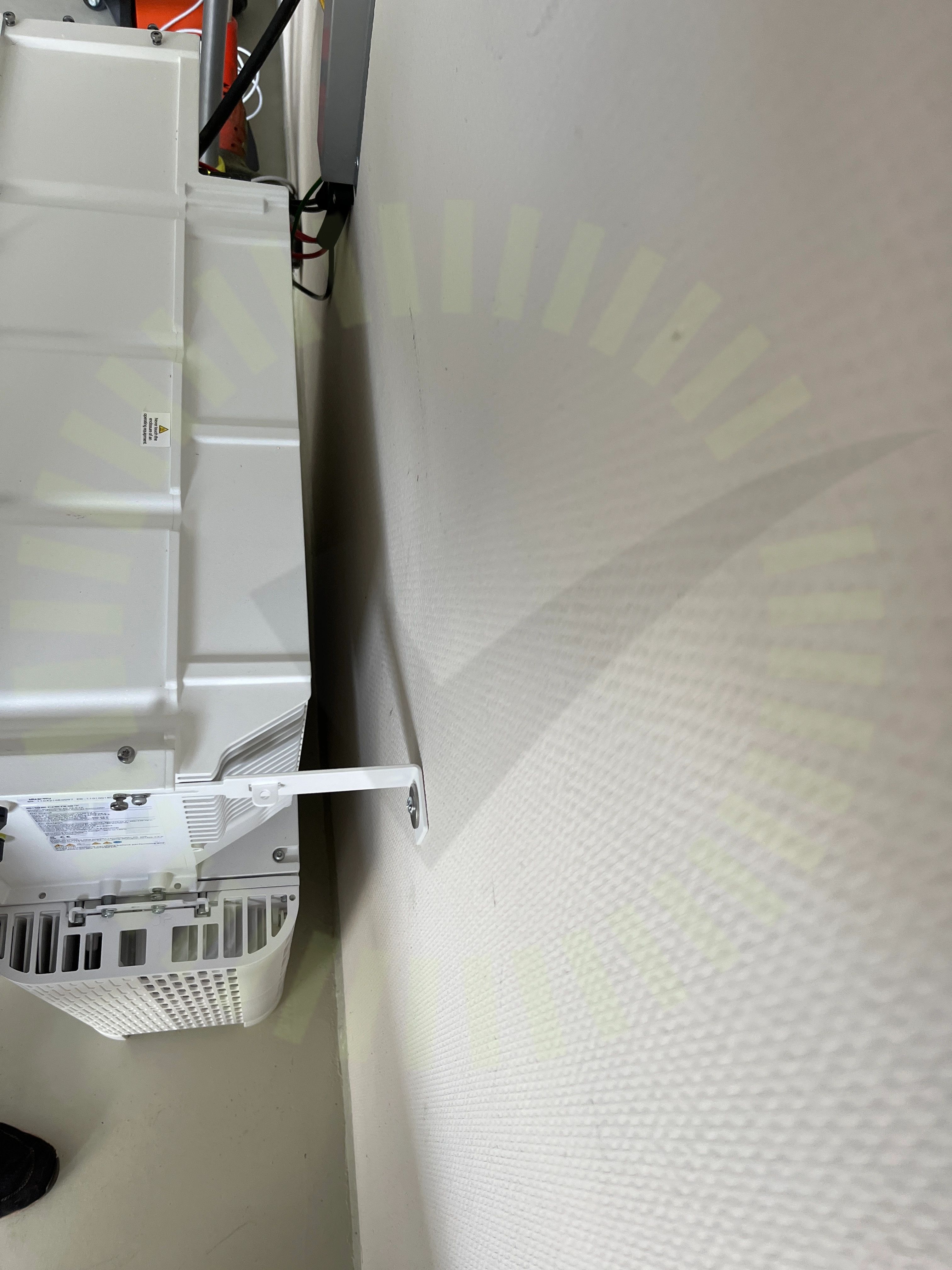

5.1 Fastsäkring av produkt
ÖverenskommelseVäxelriktaren är inte fastsäkrad enligt tillverkarens anvisningar. Kund och installatör överrens om lösningen.
SigenStor Home Installation Guide Version: 02, Sida 10-11 och 17-18
Godkända kontrollpunkter
46/47AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieKåporLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringPlacering bärighetSammansättning av komponenterSkadat kablageSkadorSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgång till batterietTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Smartmätare: EASTRON: SDM630
Godkända kontrollpunkter
1/1Smartmätare
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
