Besiktningsrapport

9.2

Installation genom

Söderens

Datum

28 november 2023

Ort

Landvetter, Västra Götalands län

Skenornas överhäng

Jordning av chassi

Underliggande takpanna

95% godkända5% ej godkända

Om installationen

PanelerTrina: TSM-NEG9RC.27

MontagesystemTJB: Solentra Krokfäste för råspont/bärläkt

VäxelriktareGroWatt: MOD 3-10KTL3-XH

TillbehörUndercentral

Installerad av Söderens som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

GroWatt: MOD 3-10KTL3-XH

Anmärkningar

1/40

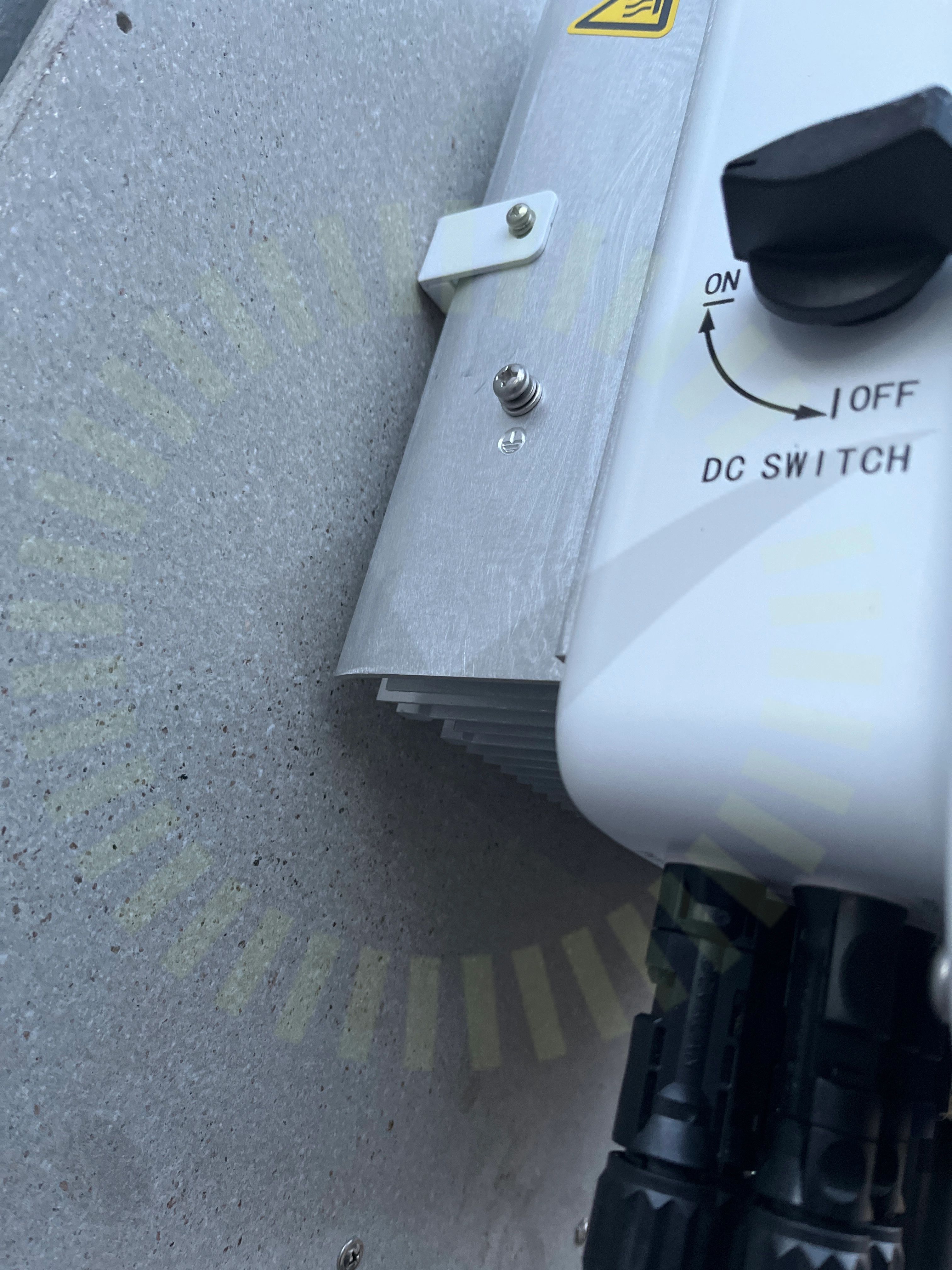

2.1 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 22

Godkända kontrollpunkter

39/40

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillförlitligt fästTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

TJB: Solentra Krokfäste för råspont/bärläkt

Anmärkningar

3/22

3.1 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. Överstiger tillverkarens krav.

TJB: Solentra Monteringsanvisningar Infästningsskena 231025

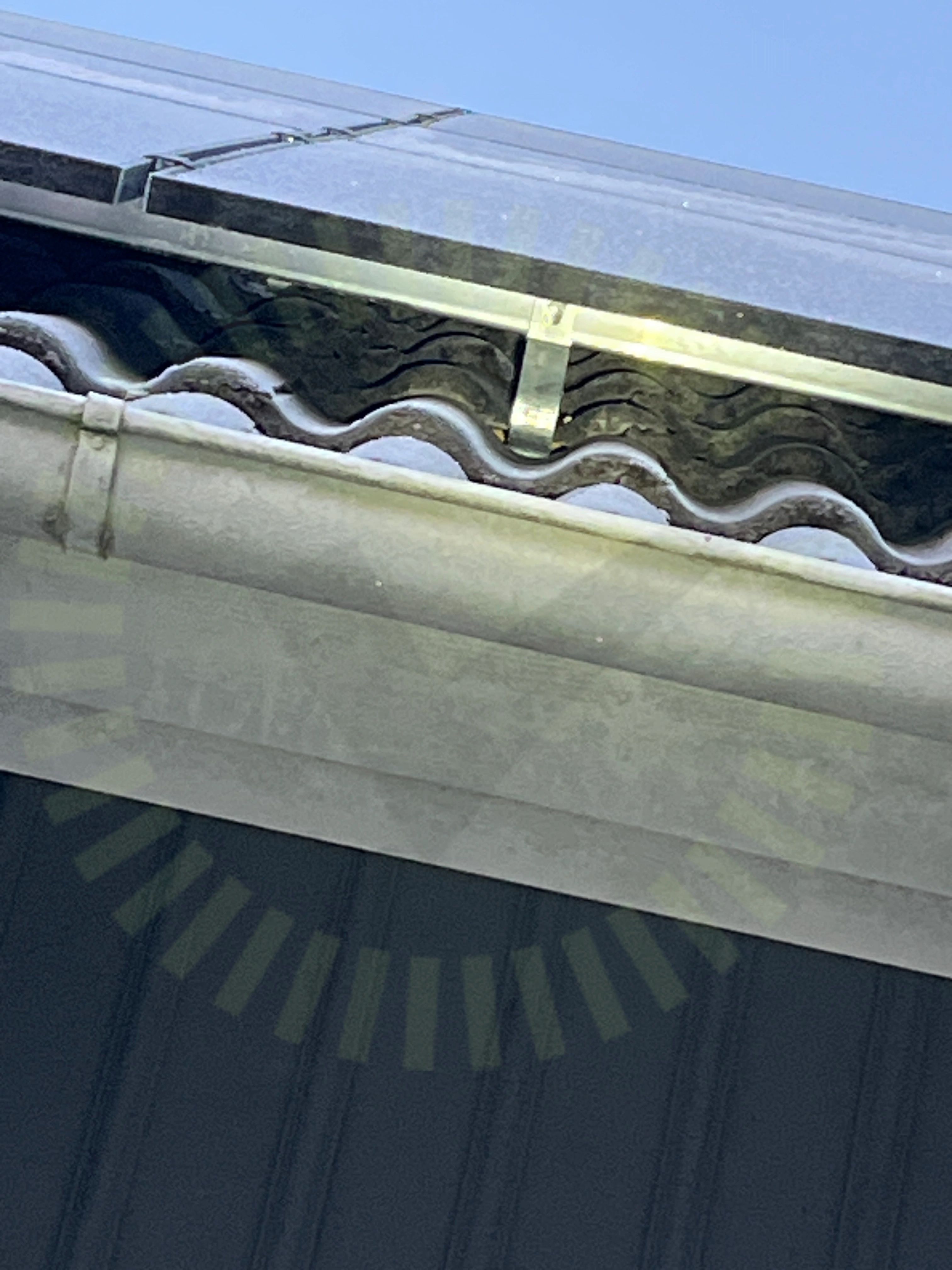

3.2 Underliggande takpanna

Inte godkänd

Kroken flyter ovanför den underliggande takpannan. Takkroken ska vila mot den underliggande takpannan.

TJB: Solentra Monteringsanvisningar Takkrok 231010

3.3 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Taklutning samt tjocklek på råspont stämmer ej överens med vad som är angivet i lastberäkning.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

19/22

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramHöjdjusteringKabeldragning mellan takytorKabeluppfästningKlickfästeKlämmans placering i skenaMittklämmorRåspontsinfästningSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSäkerhetsavståndTakkrokarnas CCTakgenomföringVäderbeständigt materialÄndklämmor

Trina: TSM-NEG9RC.27

Anmärkningar

1/15

4.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

TrinaSolar: VertexSeriesUserManual UM-M-0002/Ver.G, Sida 18-19

Godkända kontrollpunkter

13/15

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontaktdonPanelkablaget generell böjradiePanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/15

Strängförläggning

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
