Besiktningsrapport

9.2

Installation genom

Solcellen.nu

Datum

1 december 2022

Ort

ÖDSMÅL, Västra Götaland

Dragavlastade

Skena överhäng

Väderbeständigt material

Kabeluppfästning

95% godkända5% ej godkända

Om installationen

PanelerLongi: LR4-60HPB

MontagesystemESDEC Lutande tegeltak

VäxelriktareSunGrow: SH5-10RT

BatteriSunGrow: SBR(XXX)

TillbehörSäkerhetsbrytare AC

TillbehörSäkerhetsbrytare DC

Installerad av Solcellen.nu som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

ESDEC Lutande tegeltak

Anmärkningar

3/27

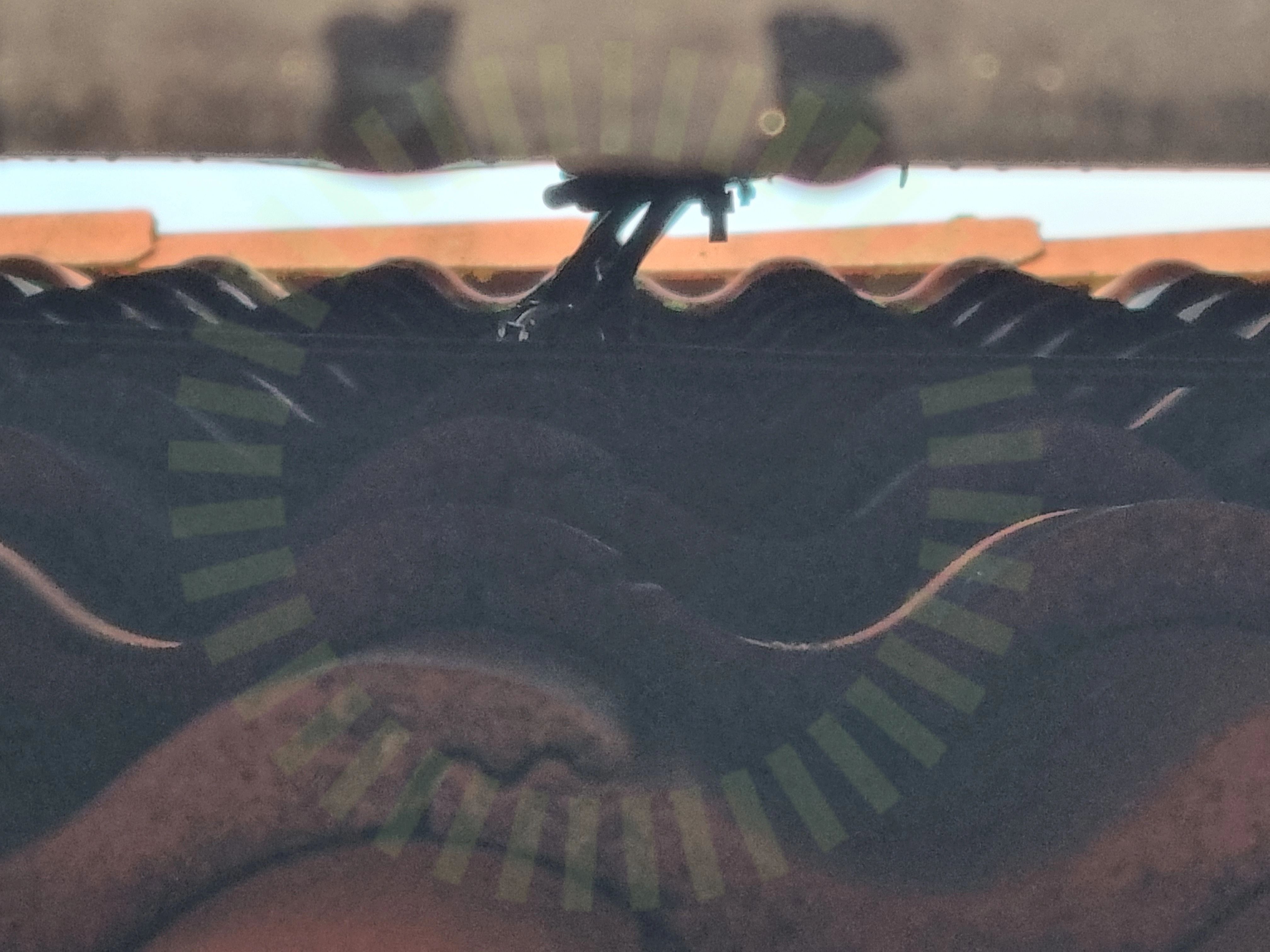

1.1 Kabeluppfästning

Inte godkänd

Lösa kablar under panelerna

SS 436 40 00 (712.521.101 och 522.8.4)

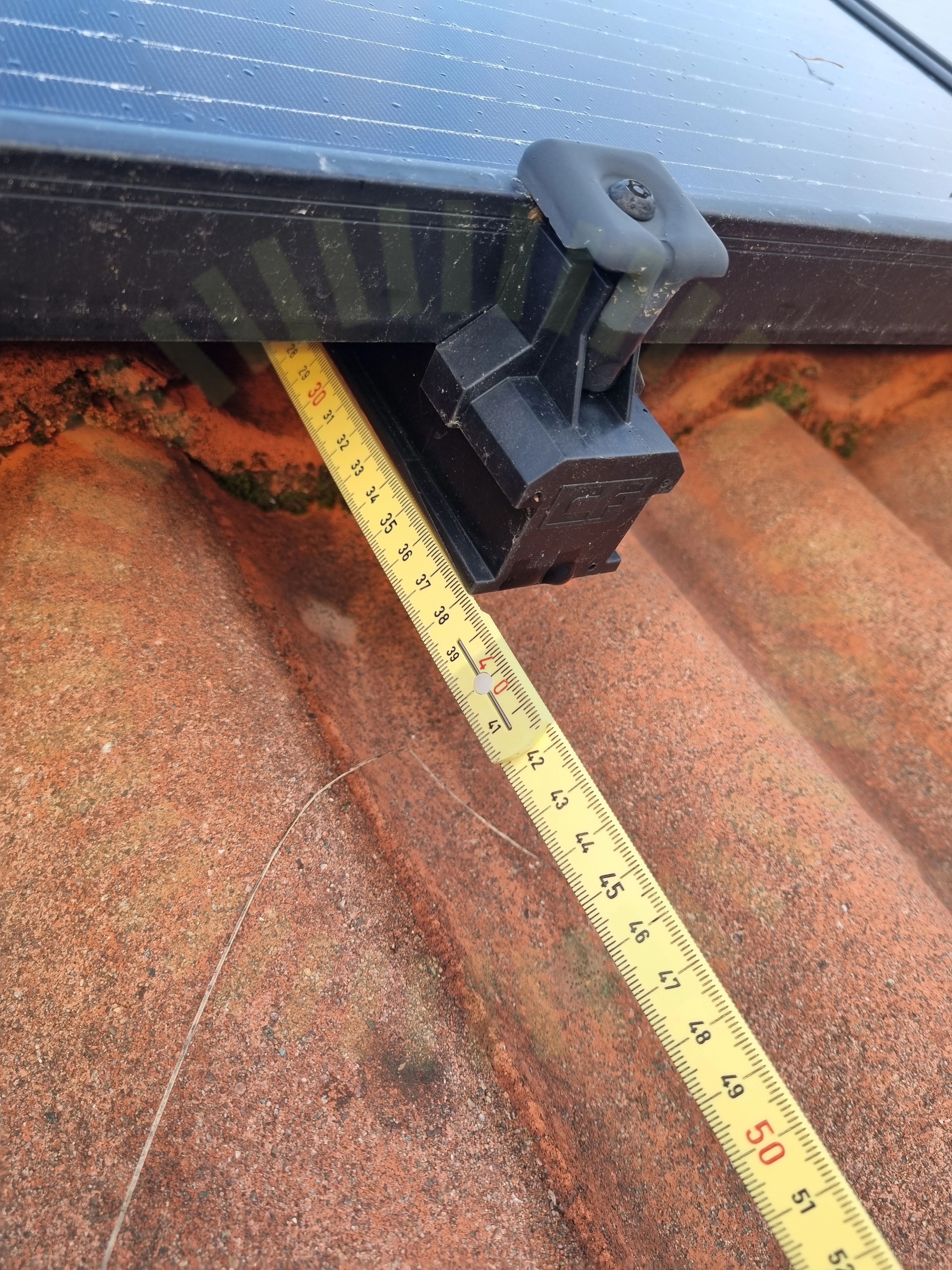

1.2 Skena överhäng

Inte godkänd

För lång avstånd

BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10

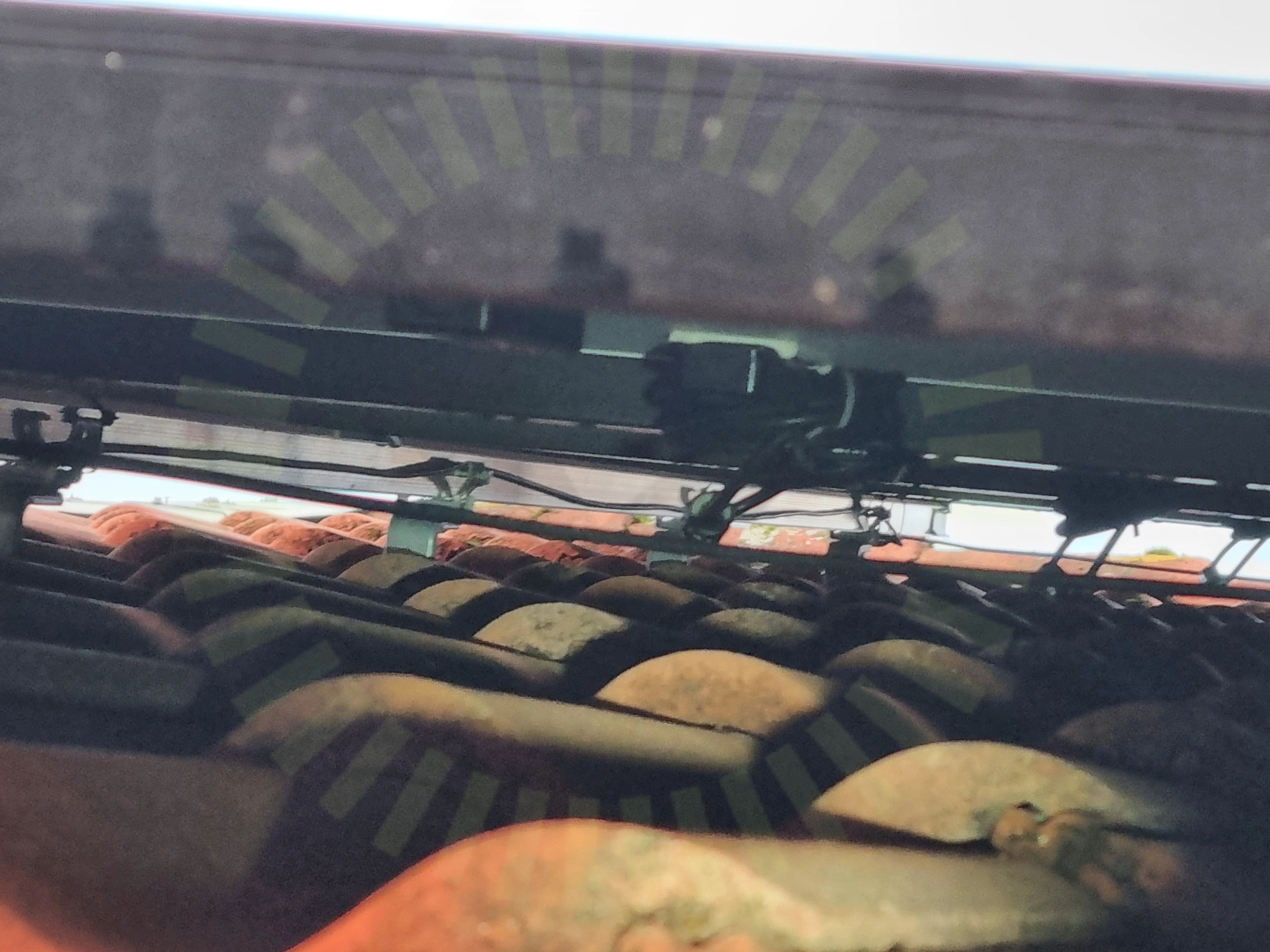

1.3 Väderbeständigt material

Inte godkänd

Ej väderbeständiga stripe/buntband

SS 436 40 00 (522.11)

Godkända kontrollpunkter

24/27

Anpassade takpannorAvstånd mellan takkrokarFrämmande materialFörstärkningsskruvInfästning skenaKlämräckvidd för ställbart fästeMittfästeMontering av takkrokarPanel storlekPanelens ramhöjdShimsSkadorSkarp kantSkarvning av skenaSkyddSlutfästeSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakkrok infästningTakkrokens orienteringTaklutningTermisk brytpunktÄndfästen

Longi: LR4-60HPB

Anmärkningar

1/13

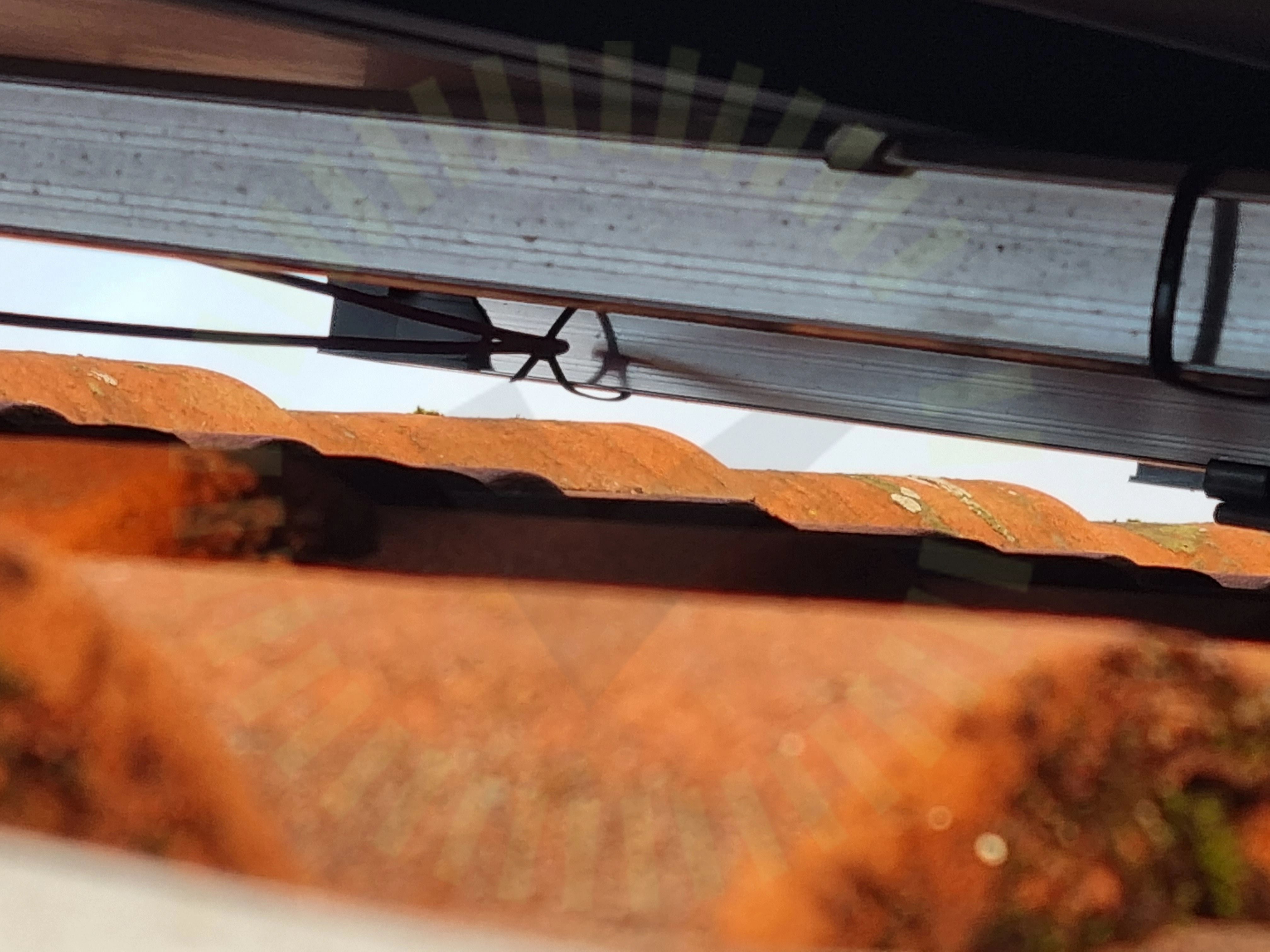

2.1 Dragavlastade

Inte godkänd

För hårt böjd

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

10/13

Avstånd till takDräneringshålFöremål mot bakstyckeHöjdskillnadMellanrumPlacering fästenSkadorSkuggaSträngförläggningÖverlappning

Ej tillgängligt vid besiktning

2/13

Förbindelse av kontakterSkador

SunGrow: SBR(XXX)

Godkända kontrollpunkter

8/8

AvståndInfästningKommunikationLockMiljökravPESkadorVinkel

SunGrow: SH5-10RT

Godkända kontrollpunkter

30/30

AC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAnslutningAvståndskravBakomliggande materialDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanDokumentation VäxelriktareEventuell JFBFörskruvningar och anslutningarHuvudsäkringInformering av solcellerInfästning av växelriktareJordning av chassiKabelLedare fastspändaMiljökravMärkningSäkringTillförlitligt fästVarning för backspänningVarning för likspänningVinkelVäxelriktarens kontakter

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Säkerhetsbrytare DC

Godkända kontrollpunkter

6/6

BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad
