Institutet för Solenergikvalitet

Besiktningsrapport

9.3
x

Installation genom

GoSol Energi

Datum

16 maj 2023

Ort

Täby, Stockholms län
Fästens placering
AC anslutning växelriktare
Kontakter
92% godkända8% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-54HBB/-V
MontagesystemK2: SingleRail: CrossHook 3S
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
TillbehörSmartmätare: CHINT DTSU666
TillbehörSäkerhetsbrytare AC
GoSol Energi

Installerad av GoSol Energi som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Tak 1, DMEGC: DM(XXX)M10-54HBB/-V

Anmärkningar

2/14
Fästens placering

3.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 11
Kontakter

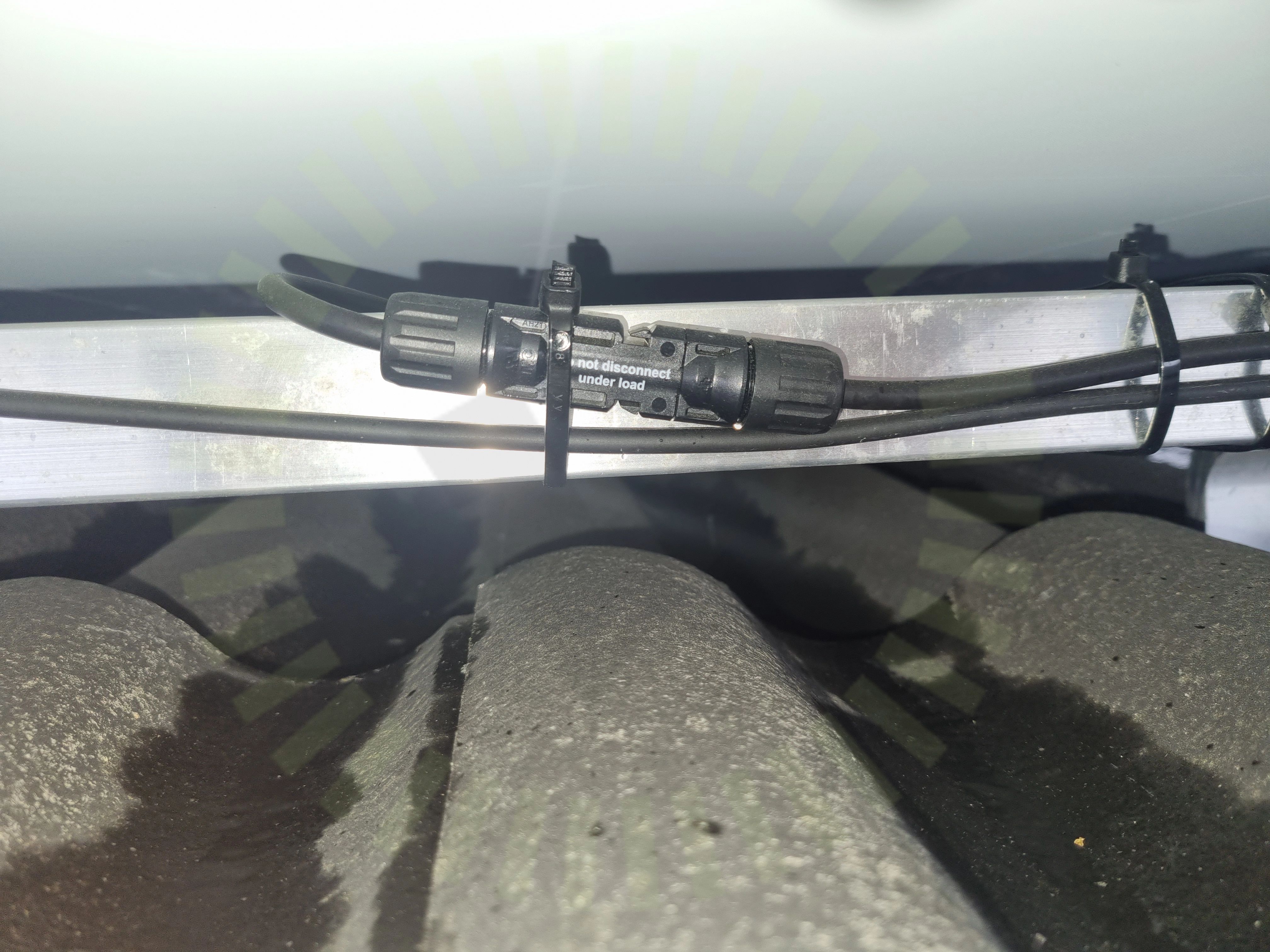

3.2 Kontakter

Inte godkänd

Buntband får inte placeras över kontakternas hölje.

MA711 (se_en) Monteringsanvisningar, Sida 4

Godkända kontrollpunkter

11/14
DräneringshålFöremål mot bakstyckeKlämmans överlappningKlämmornas storlekKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/14
Strängförläggning

Tak 1, K2: SingleRail: CrossHook 3S

Godkända kontrollpunkter

29/29
Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästning utanför takstolInfästningarKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSkruvar korrektSnö- och VindlastberäkningTakets lutningTakgenomföringTakkrokarnas CCTakstolsbreddTakstolsinfästningTvådelad takkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor

Varselmärkning

Anmärkningar

2/5
Informering av solceller

5.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas vid undercentral

SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6
Tillförlitligt fäst

5.2 Tillförlitligt fäst

Inte godkänd

Skyltning ska ha god beständighet med hänsyn till omgivande miljö och placering och vara fäst på ett betryggande sätt.

ELSÄK-FS 2022:2 - § 11

Godkända kontrollpunkter

3/5
Missvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

4/34
Avstånd närliggande objekt

6.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30
AC anslutning växelriktare

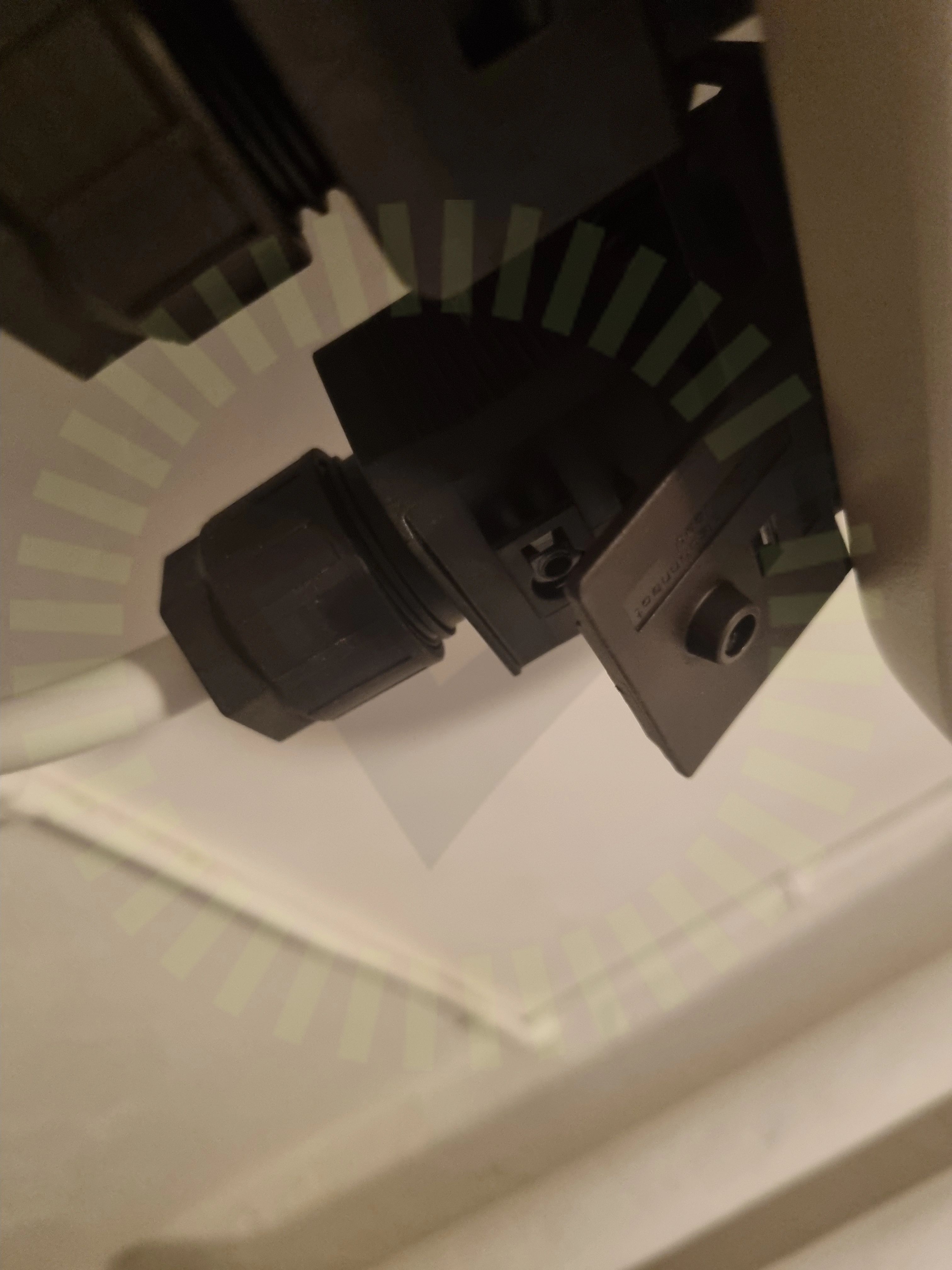

6.2 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47
AC Böjradie

6.3 AC Böjradie

Inte godkänd

Kabelns böjradie inte godkänd.

SS 436 40 00 (522.8.3)
Jordning av chassi

6.4 Jordning av chassi

Inte godkänd

Växelriktarens chassi har inte ansluten PE punkt i chassi enligt tillverkarens anvisningar. En av växelriktarna har ansluten jordpunkt den andra saknar

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 42-44

Godkända kontrollpunkter

30/34
AC Kablage förläggningAC kablage skarp kantAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktGenomföringarHuvudsäkringInfästningKabeldimensioneringKontakterLedare FastspändaLikspänningskomponenterMärkningPlaceringSkadat kablageSmartmätareSträngdesignSäkringsdimensionSäkringsdimensionUppskalad ledareVentilationVäderbeständigt material
