Institutet för Solenergikvalitet

Besiktningsrapport

8.2
x

Installation genom

GoSol Energi

Datum

31 januari 2023

Ort

Södra Sandby, Skåne län
Dragavlastade
Takgenomföring
PE
85% godkända15% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-54HBB/-V
MontagesystemK2 SingleRail med MAFI infästning
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
GoSol Energi

Installerad av GoSol Energi som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Tak 1, DMEGC: DM(XXX)M10-54HBB/-V

Anmärkningar

1/12
Dragavlastade

1.1 Dragavlastade

Inte godkänd

Kablarna är ej dragavlastade.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

11/12
DräneringshålFästenas överlappningFästens placeringFörbindelse av kontakterFöremål BakstyckeHöjdskillnadKlämmornas storlekMellanrumSkadorSkuggaSträngförläggning

Tak 1, K2 SingleRail med MAFI infästning

Anmärkningar

5/19

2.1 CC mått

Inte godkänd

Uppmätt mått 600mm.

2.2 Skenornas överhäng

Inte godkänd

Uppmätt mått 350mm.

2.3 Främmande material

Inte godkänd

2st system är blandade och påverkar garantin

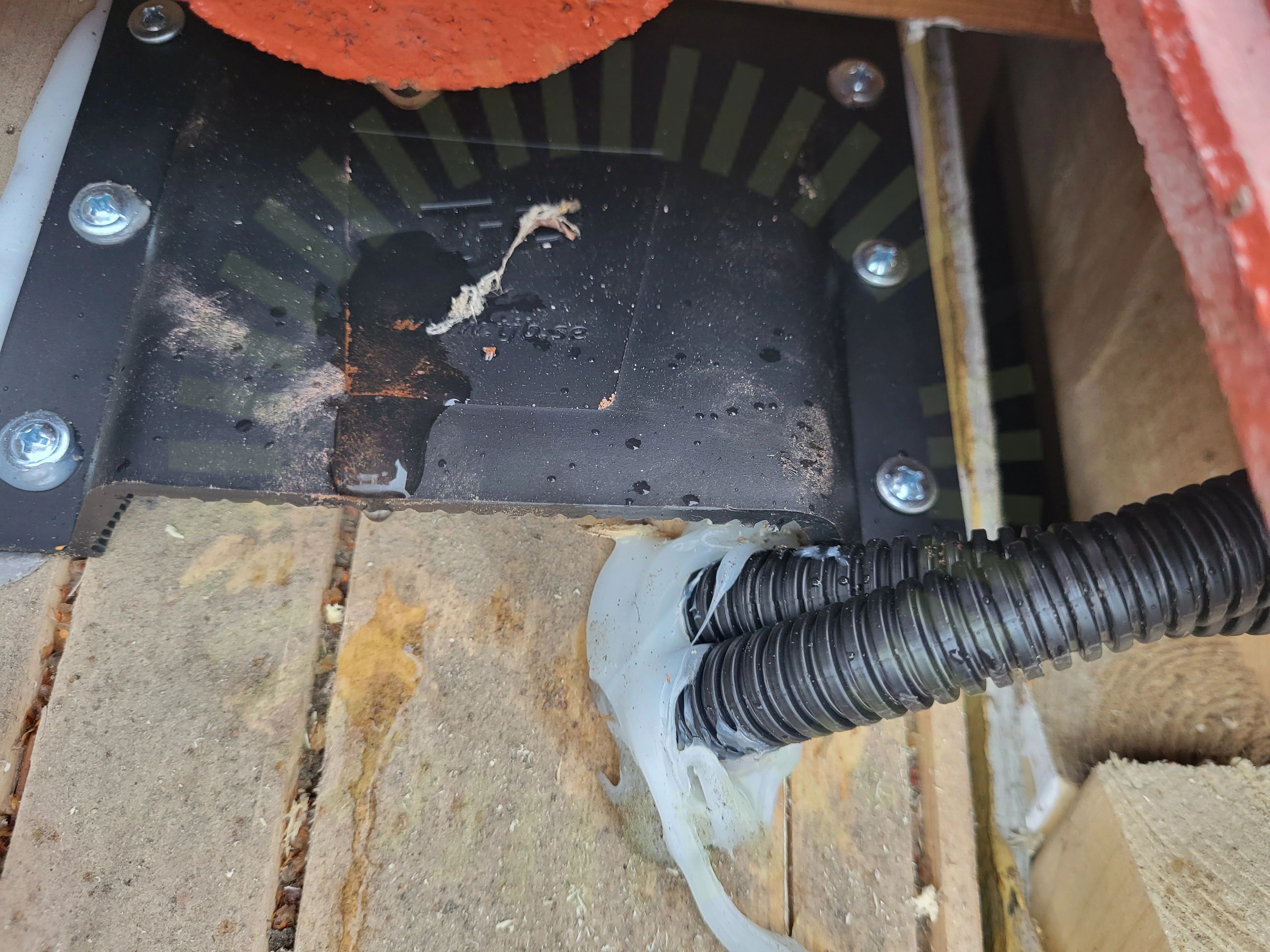

Takgenomföring

2.4 Takgenomföring

Inte godkänd

Mögelstoppen sitter ej monterad korrekt över genomföring.

2.5 Snö- och Vindlastberäkning

Inte godkänd

Vind och lastberäkning stämmer ej.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

13/19
Infästning läktKabeluppfästningMittklämmorSkenor utstickLäktens storlekShimsSkarp kantSkenornas infästningSkenskarvSkyddTaklutningVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/19
Skador

Varselmärkning

Anmärkningar

1/4

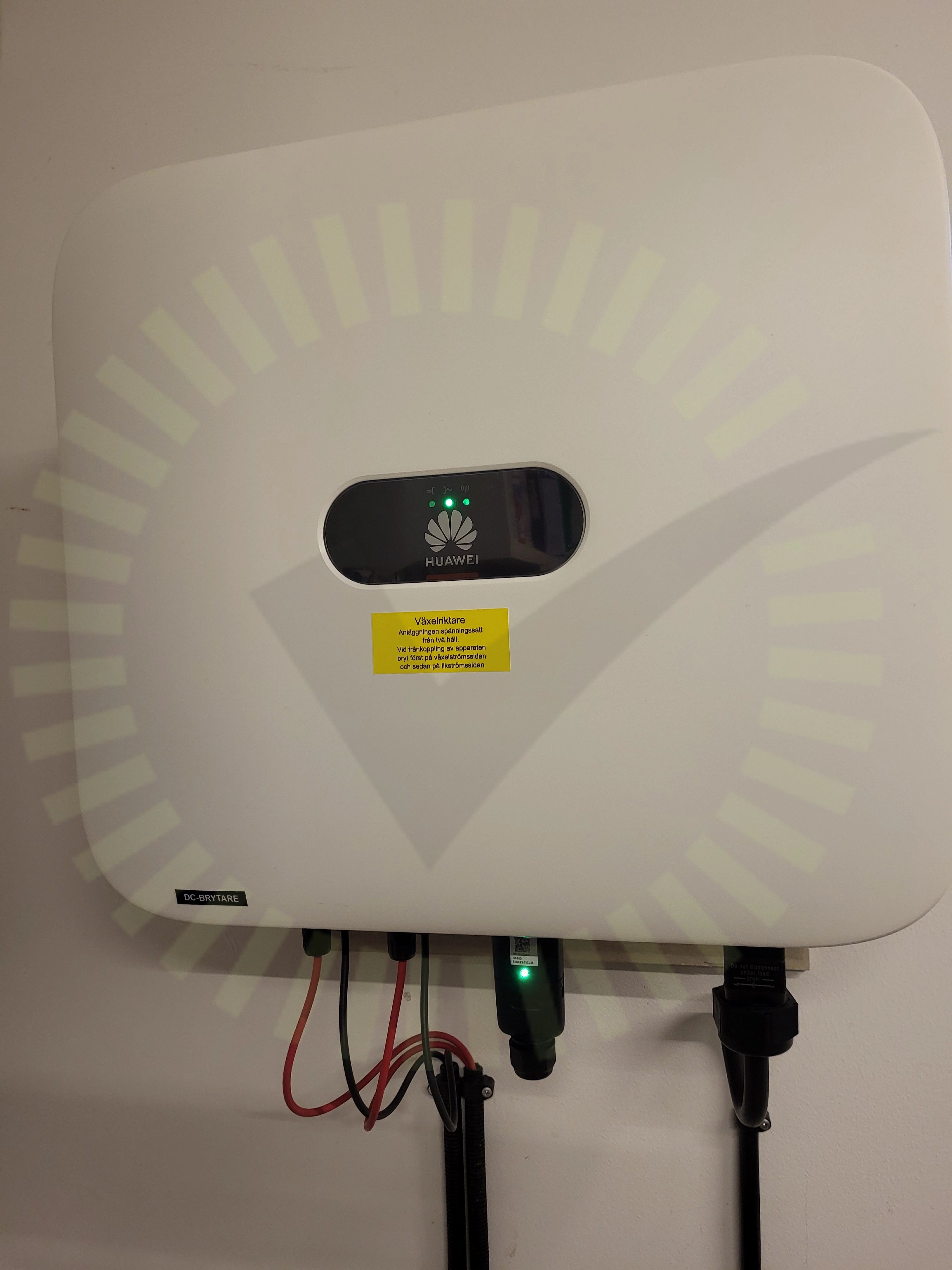

Varning för likspänning

3.1 Varning för likspänning

Inte godkänd

Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4
Informering av solcellerTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

2/28

4.1 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

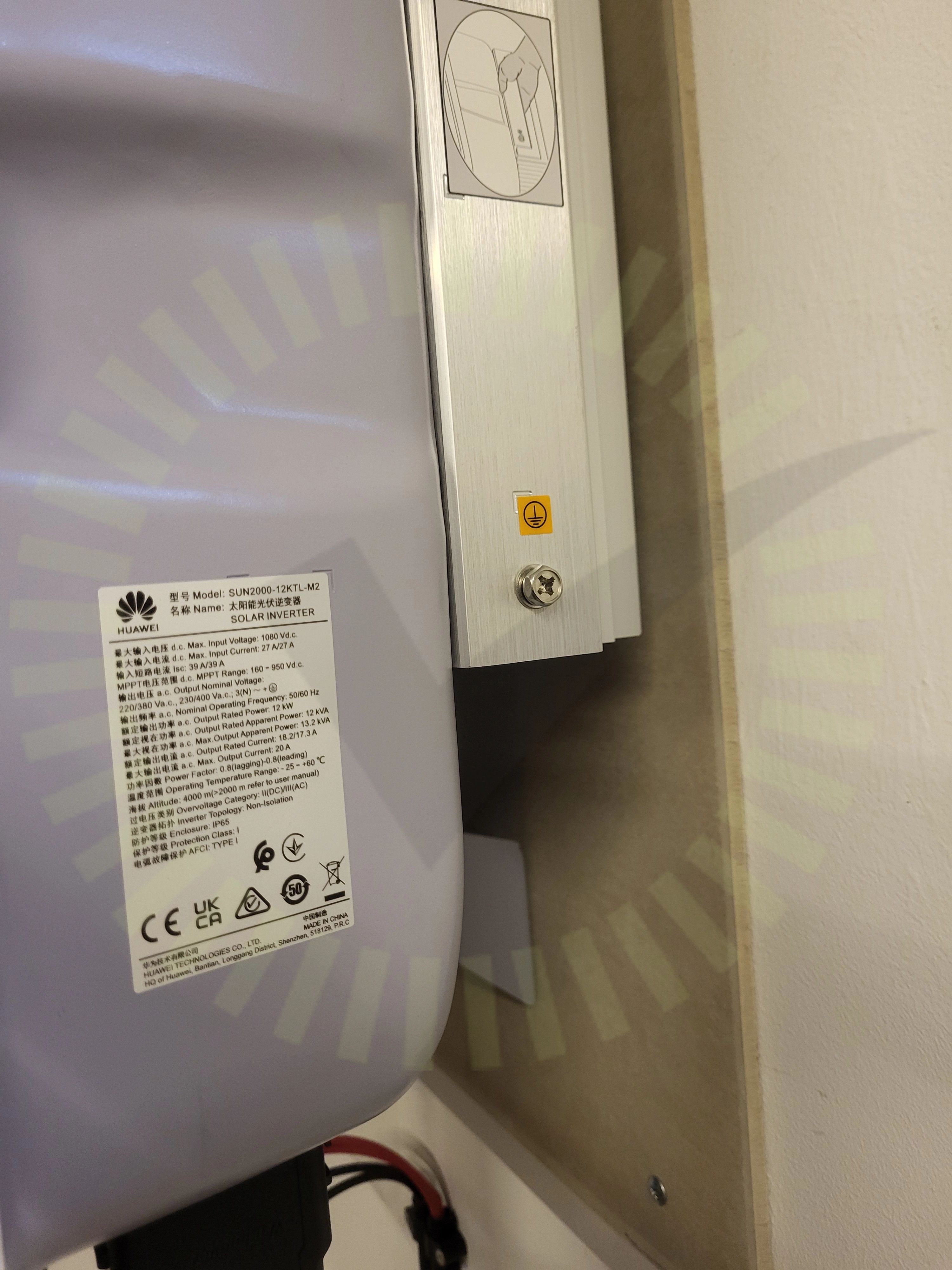

PE

4.2 PE

Inte godkänd

Jord saknas till chassiet.

Tillverkarens anvisningar

Godkända kontrollpunkter

26/28
AC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAnslutningAvståndBrännbart underlagDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanDirekt solljusFastsäkring av produktFörskruvningHuvudsäkringInfästningKabelKontakterLedare fastspändaMärkningSträngschemaSäkringUtrymmeVinkel
