Besiktningsrapport

9.4

Installation av

Söderens

Datum

15 augusti 2023

Ort

Gunnilse, Västra Götalands län

Kontaktdon

Kabeluppfästning

Skenornas infästning

+ 5

88% godkända

12% ej godkända

Om installationen

Paneler

Trina: TSM-NEG9.28

Montagesystem

Van Der Valk: Strongline Heavy Duty roof hook

Växelriktare

Huawei: SUN2000 (12-20KTL)-M2

Installerad av Söderens som har ett högt snittbetyg på 9.4 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak 1, Trina: TSM-NEG9.28 (14)Tak 1, Van Der Valk: Strongline Heavy Duty roof hook (29)Varselmärkning (5)Växelriktare (38)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Tak 1, Trina: TSM-NEG9.28

Anmärkningar

1/14

2.1 Kontaktdon

Inte godkänd

Kontakt bristfälligt uppsatt.

Godkända kontrollpunkter

12/14

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas placering

Klämmornas överlappning

Kopplingslåda

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

1/14

Strängförläggning

Tak 1, Van Der Valk: Strongline Heavy Duty roof hook

Anmärkningar

4/24

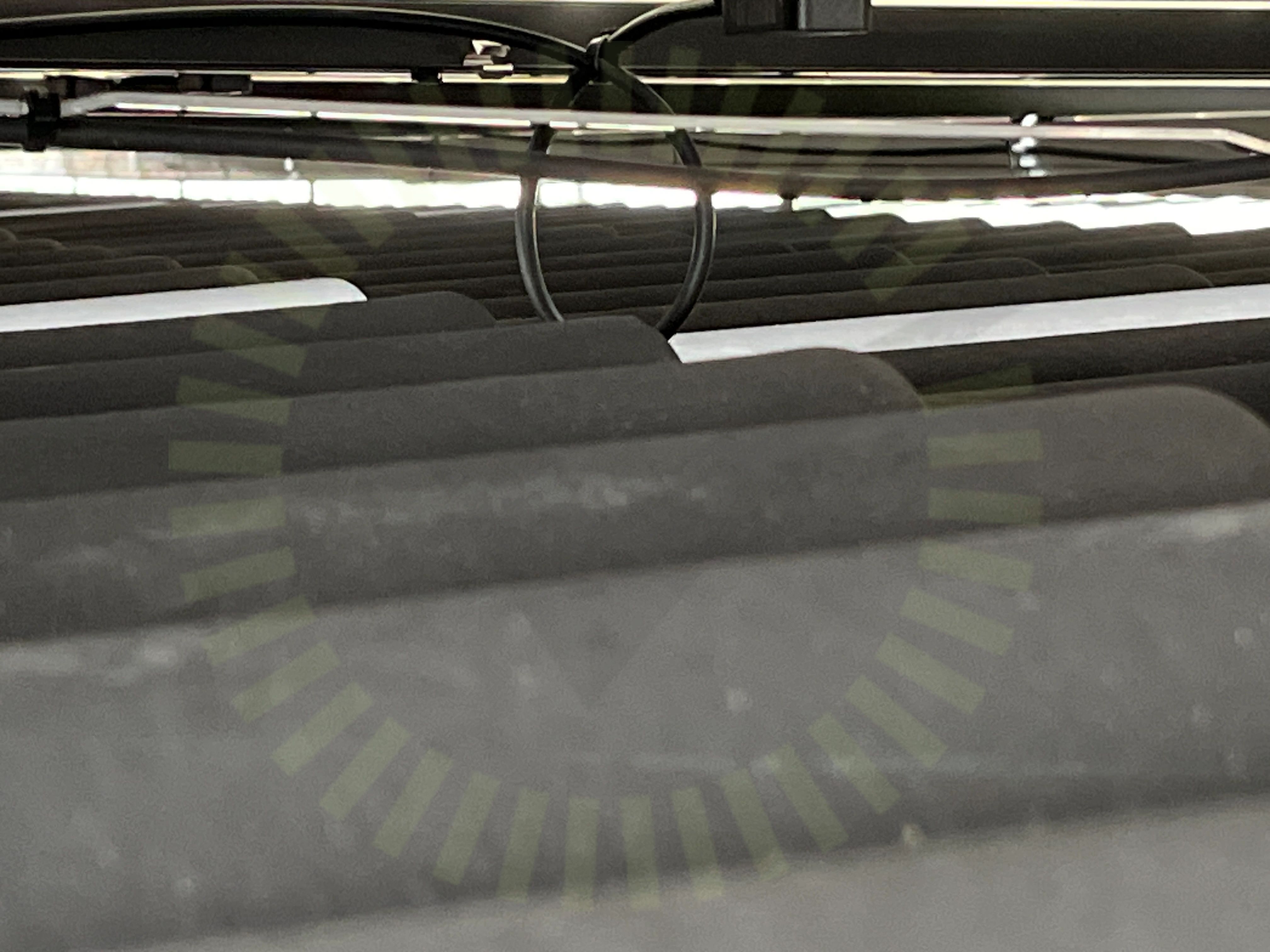

3.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

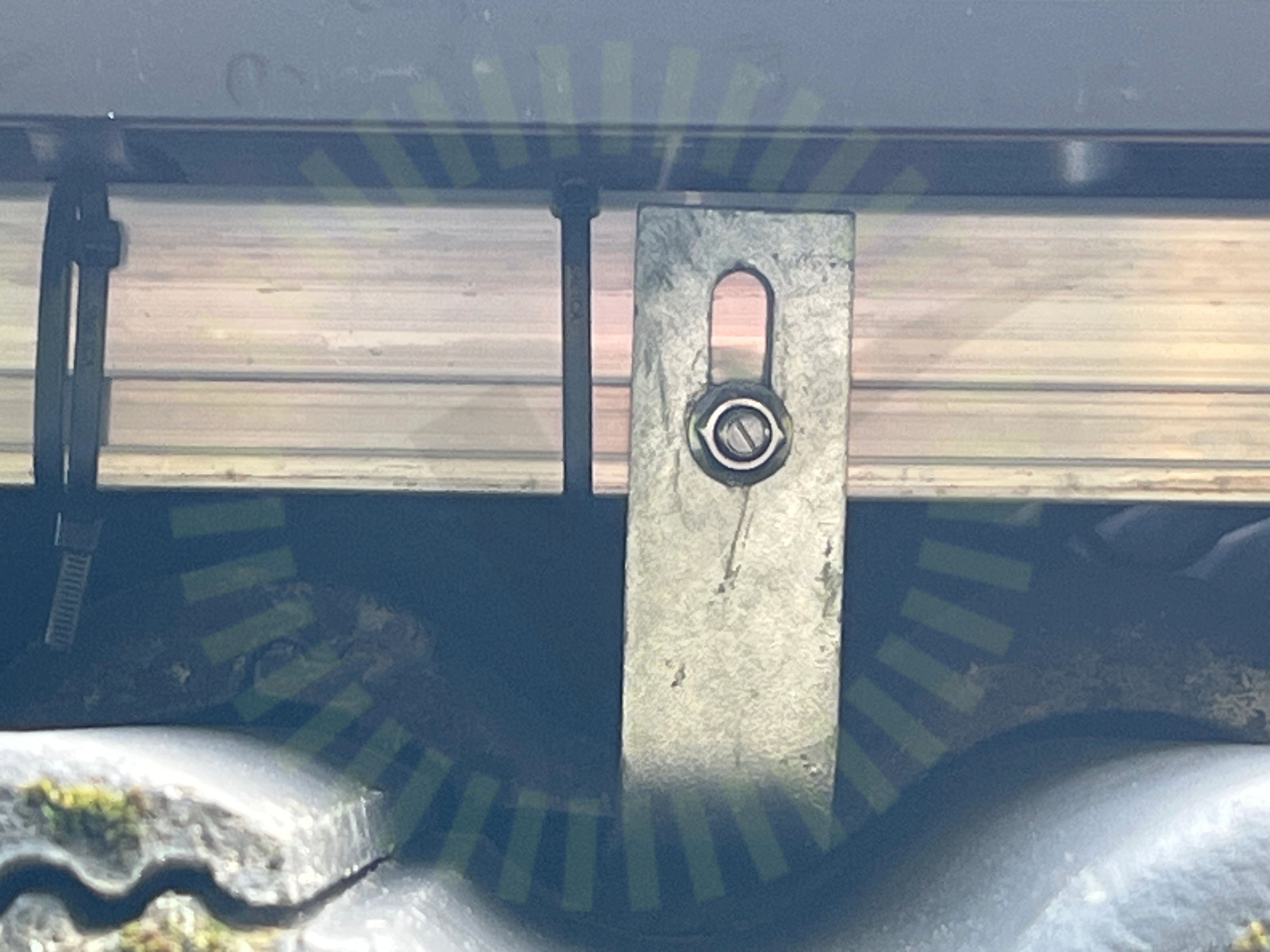

3.2 Skenornas infästning

Inte godkänd

T-bulten sitter inte korrekt i skenan.

Installation manual – ValkPitched - roof tiles [Clamp] v1.4 sida 17

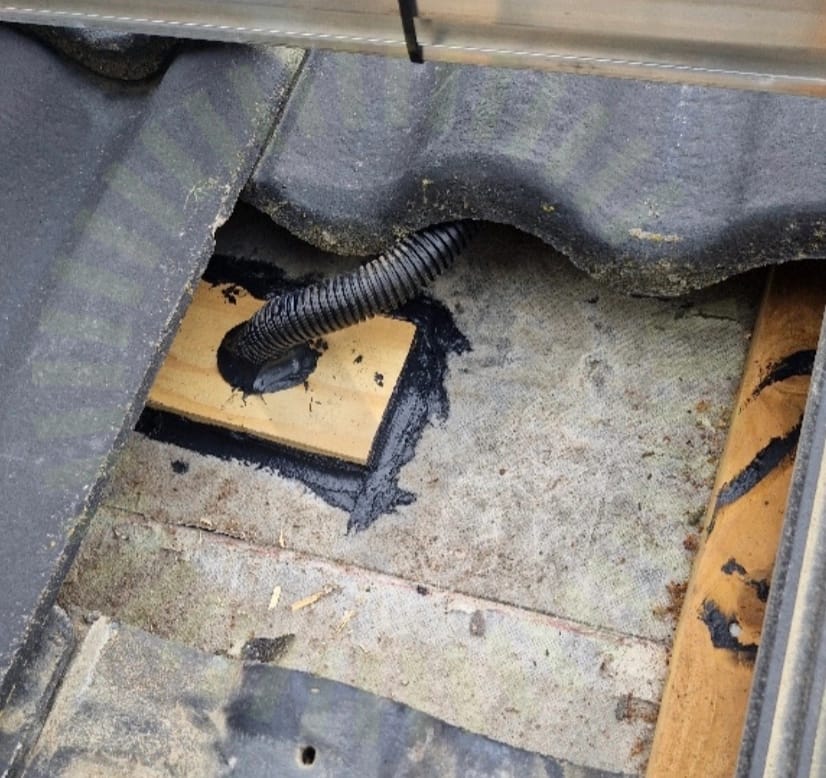

3.3 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd. Bild från egenkontrollen.

3.4 Takstolsinfästning

Inte godkänd

Enligt egenkontrollens bilder sitter 2 skruvar diagonalt och bör därför ej träffat takstol med båda skruven. Tyvärr ej åtkomligt från vinden att se.

Installation manual – ValkPitched - roof tiles [Clamp] v1.4 sida 15

Godkända kontrollpunkter

20/24

Använd skruv för klämma

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämma över skarv

Korslager: Skenornas överhäng

Mittklämmor

Panelramens höjd

Placering

Skador

Skenans utstick för klämma

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Takets lutning

Takkrokarnas CC

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Varselmärkning

Anmärkningar

1/5

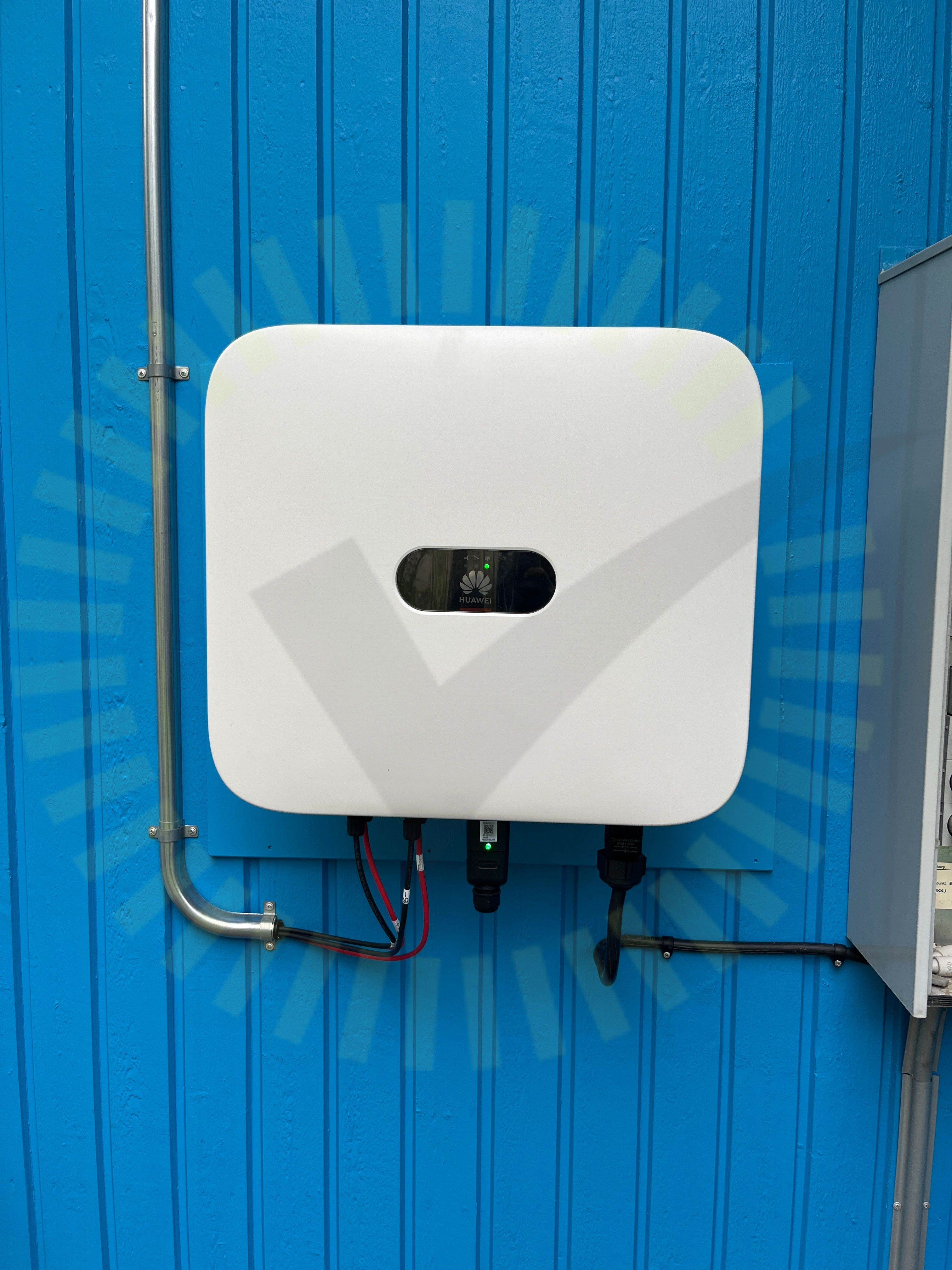

4.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

4/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Växelriktare

Anmärkningar

4/37

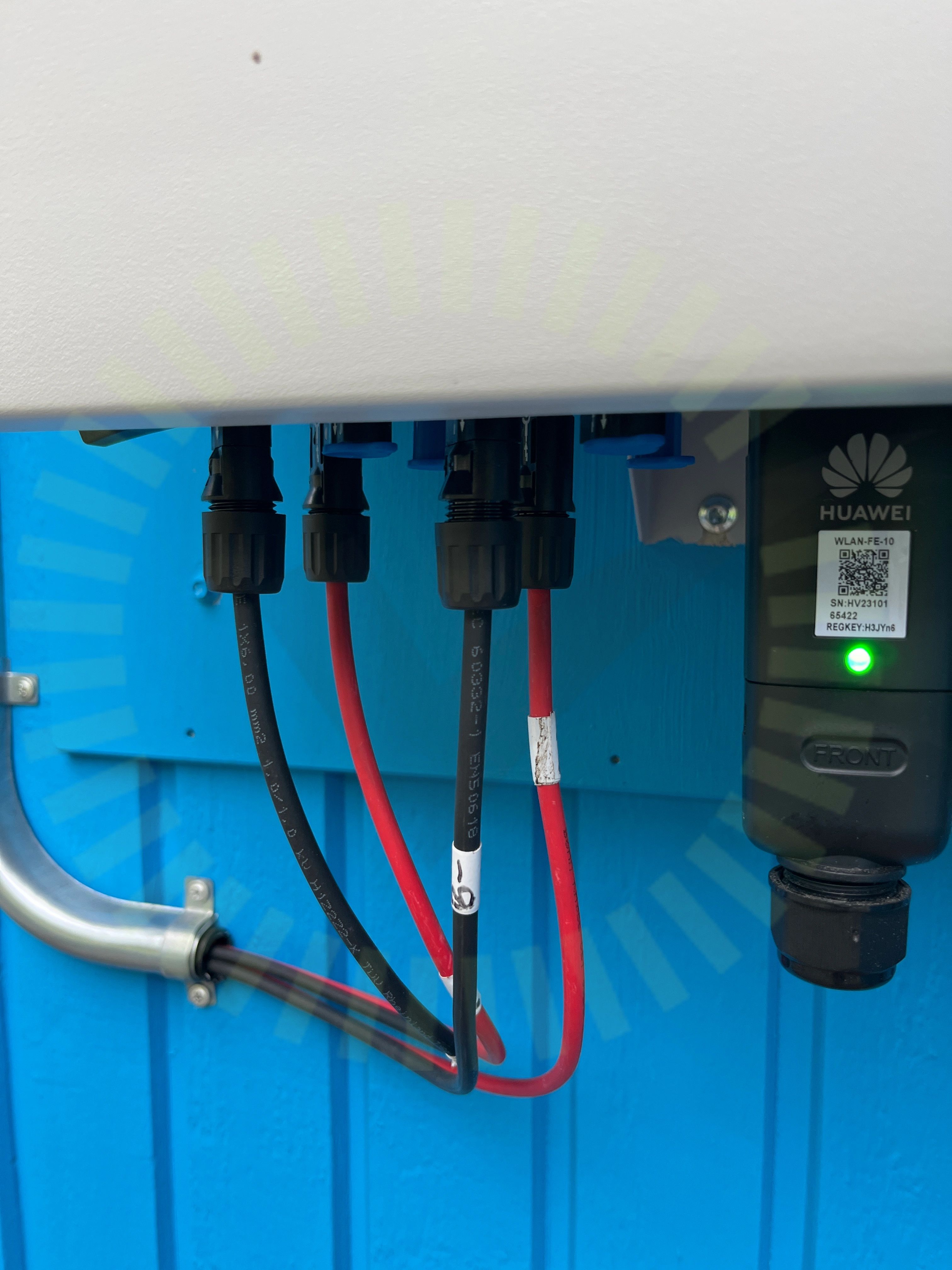

5.1 DC Kontakter anslutning

Inte godkänd

Förskruvningen är sned.

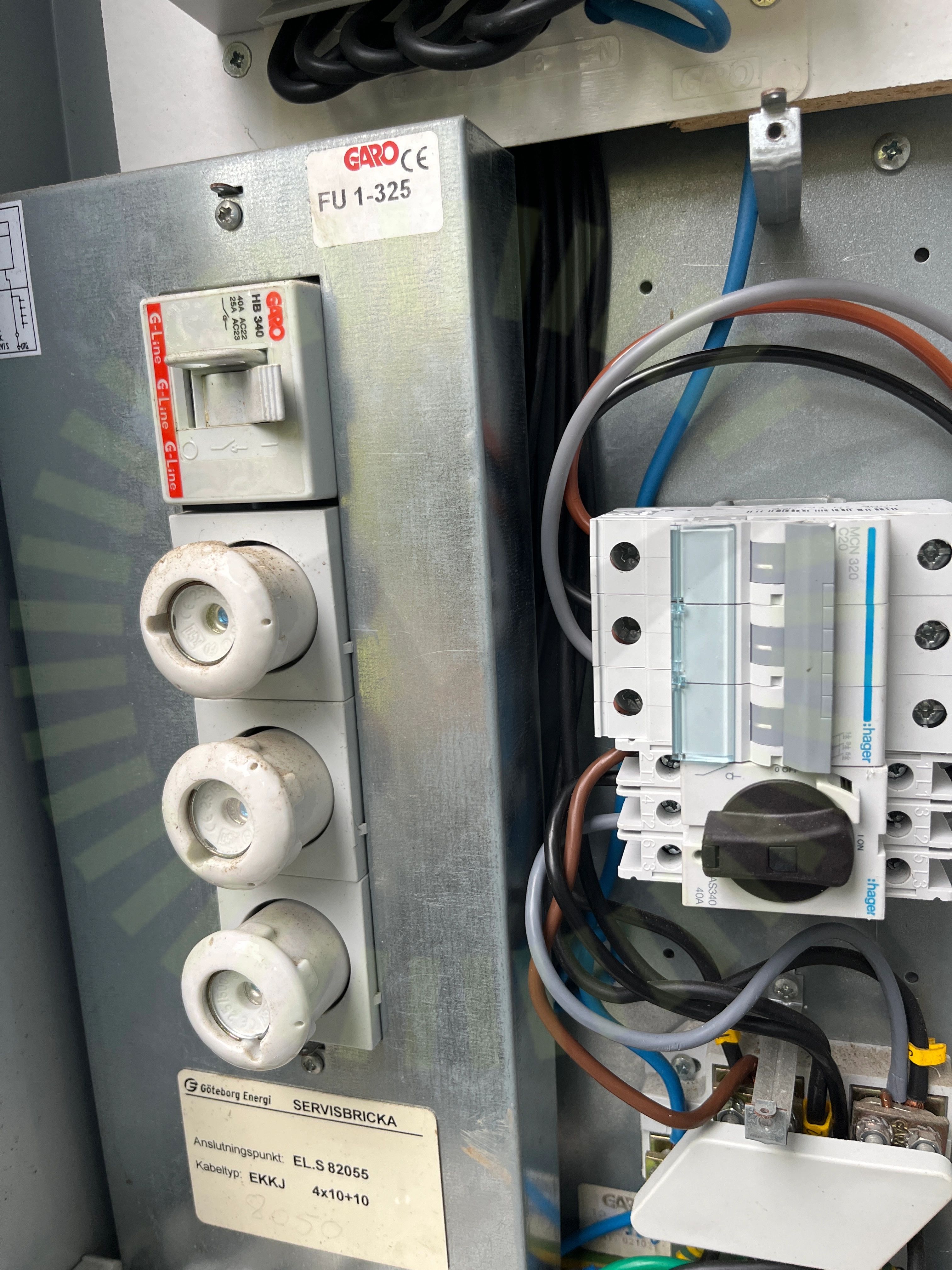

5.2 Dubbel matning

Inte godkänd

Befintlig installation är inte anpassad för dubbel matning.

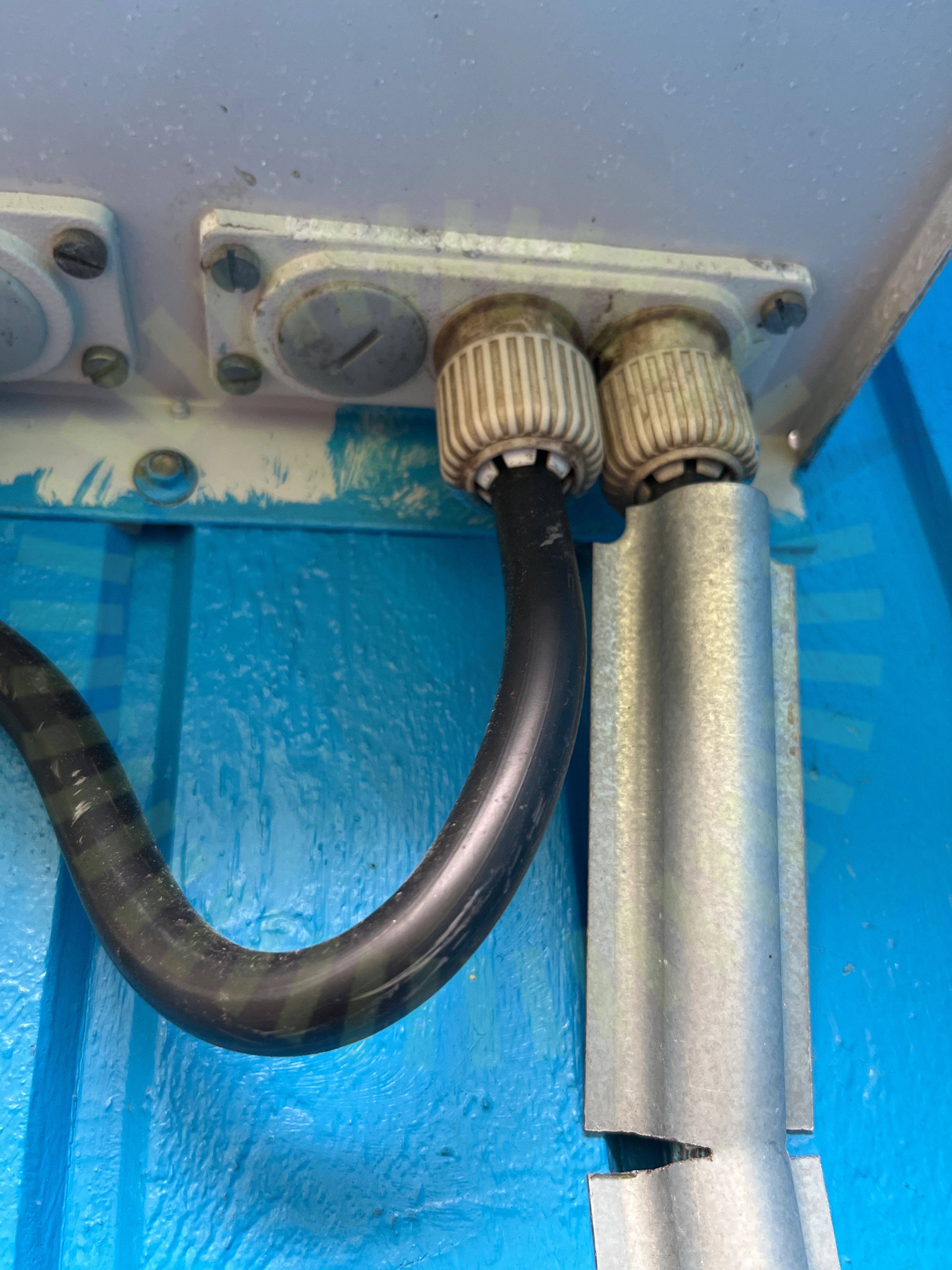

5.3 Genomföringar

Inte godkänd

Kabelns förskruvning är för stor eller inte åtdragen, kabeln går att röra.

5.4 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

https://support.huawei.com/enterprise/en/doc/EDOC1100150830/f40ded24/connecting-the-pe-cable

Godkända kontrollpunkter

33/37

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

Avstånd närliggande objekt

Avstånd till havet

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Kontakter förskruvning

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Förskruvning

Huvudsäkring

Infästning

Kabeldimensionering

Ledare anslutna

Likspänningskomponenter

Missvisande varselmärkning

Märkning

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Uppskalad ledare

Ventilation

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
