Besiktningsrapport

9.9

Installation genom

Söderens

Datum

12 augusti 2024

Ort

Västra Frölunda, Västra Götalands län

Skenornas överhäng

Identifiering

Ferroamp kapsling

98% godkända2% ej godkända

Om installationen

PanelerTrina: TSM-NEG9RC.27

OptimerareFerroAmp: SSO 8kW

MontagesystemTJB: Solentra Krokfäste för råspont/bärläkt

VäxelriktareFerroAmp: EnergyHub Wall 14kVA

TillbehörSäkerhetsbrytare DC

TillbehörSäkerhetsbrytare AC

TillbehörUndercentral

Installerad av Söderens som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Optimerare

Godkända kontrollpunkter

11/11

Avstånd närliggande objektDC KontakterDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningKabeldimensioneringMax total effektPlaceringVäderskydd

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

Anslutningar i brytareEgenskaperInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Säkerhetsbrytare DC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperFörskruvningar på ovansidanInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, TJB: Solentra Krokfäste för råspont/bärläkt

Anmärkningar

1/22

5.1 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

TJB: Solentra Monteringsanvisningar Infästningsskena 240110

Godkända kontrollpunkter

21/22

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramHöjdjusteringKabeldragning mellan takytorKabeluppfästningKlickfästeKlämmans placering i skenaMittklämmorRåspontsinfästningSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor

Tak 1, Trina: TSM-NEG9RC.27

Godkända kontrollpunkter

14/14

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

2/36

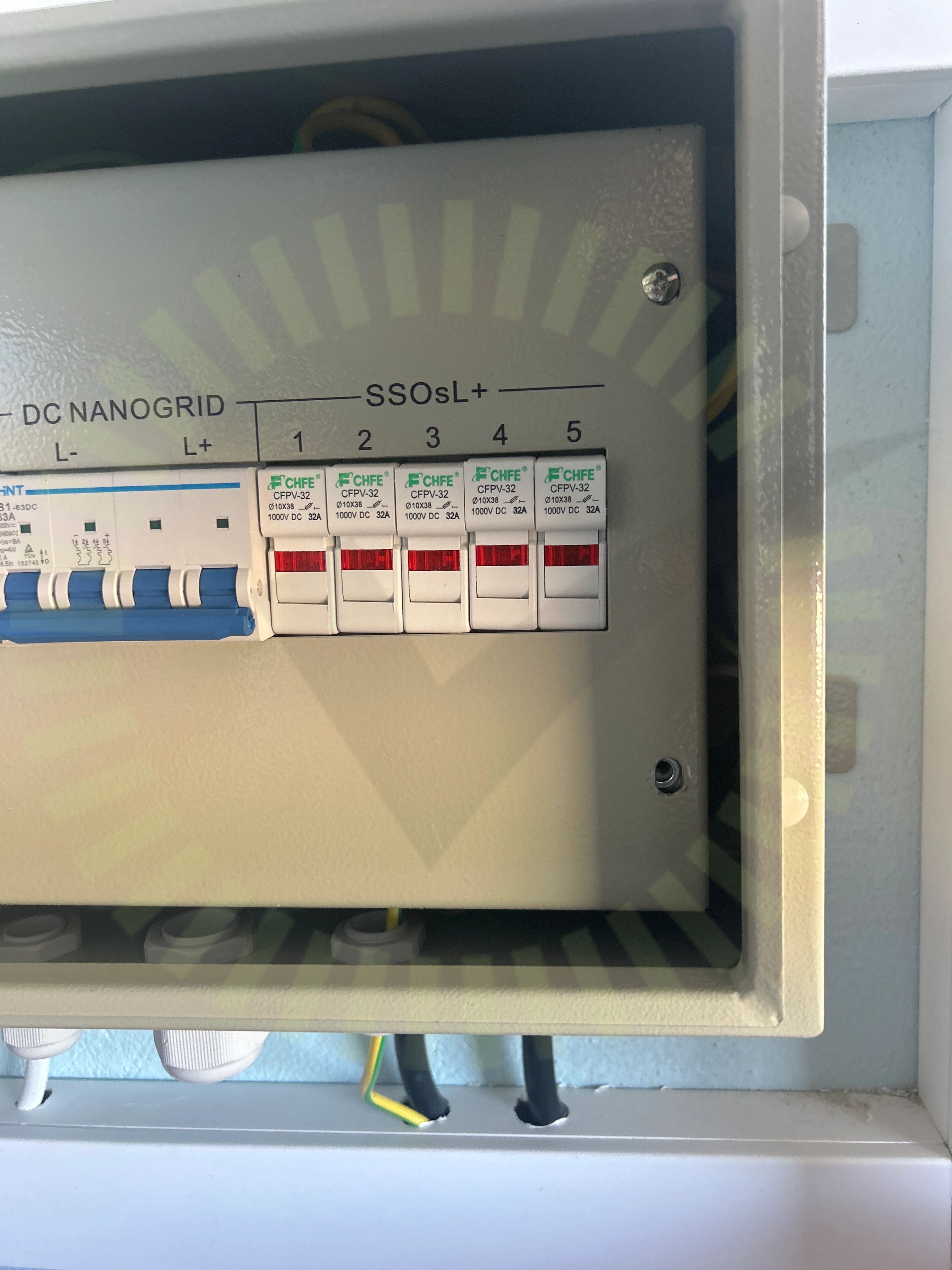

9.1 Ferroamp kapsling

Inte godkänd

Saknas skruv till Ferroamp kapslingen.

9.2 Identifiering

Inte godkänd

AC respektive DC brytare ej uppmärkta. Identifiering av brytanordningar samt kopplingsutrustningar ska framgå av skyltar eller på ett annat lämpligt sätt.

SS 436 40 00 (514.1)

Godkända kontrollpunkter

34/36

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAnslutning till Power Distribution boxAvstånd närliggande objektDC Kablage förläggningDC Kablage skyddDC KontaktDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningInternetKabeldimensioneringKabeldimensionering ACKabeldimensionering DCKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignStrömtransformatorerSäkringTillgänglighetVäderbeständigt materialVärmeutvecklingVäxelriktarens IP klassning
