Institutet för Solenergikvalitet

Besiktningsrapport

9.2
x

Installation genom

Söderens

Datum

28 november 2023

Ort

Landvetter, Västra Götalands län
Informering av solceller
Underliggande takpanna
96% godkända4% ej godkända

Om installationen

PanelerTrina: TSM-NEG9RC.27
MontagesystemTJB: Solentra Krokfäste för råspont/bärläkt
VäxelriktareGroWatt: MOD 3-10KTL3-XH
BatteriGrowatt APX HV Battery
Söderens

Installerad av Söderens som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Batteri

Godkända kontrollpunkter

7/7
AnslutningAvstånd närliggande objektFastsäkring av produktKommunikationOmgivningstemperaturPEVäderskydd

Batteri: Placering

Godkända kontrollpunkter

1/1
Placering

Tak 1, TJB: Solentra Krokfäste för råspont/bärläkt

Anmärkningar

3/22
Underliggande takpanna

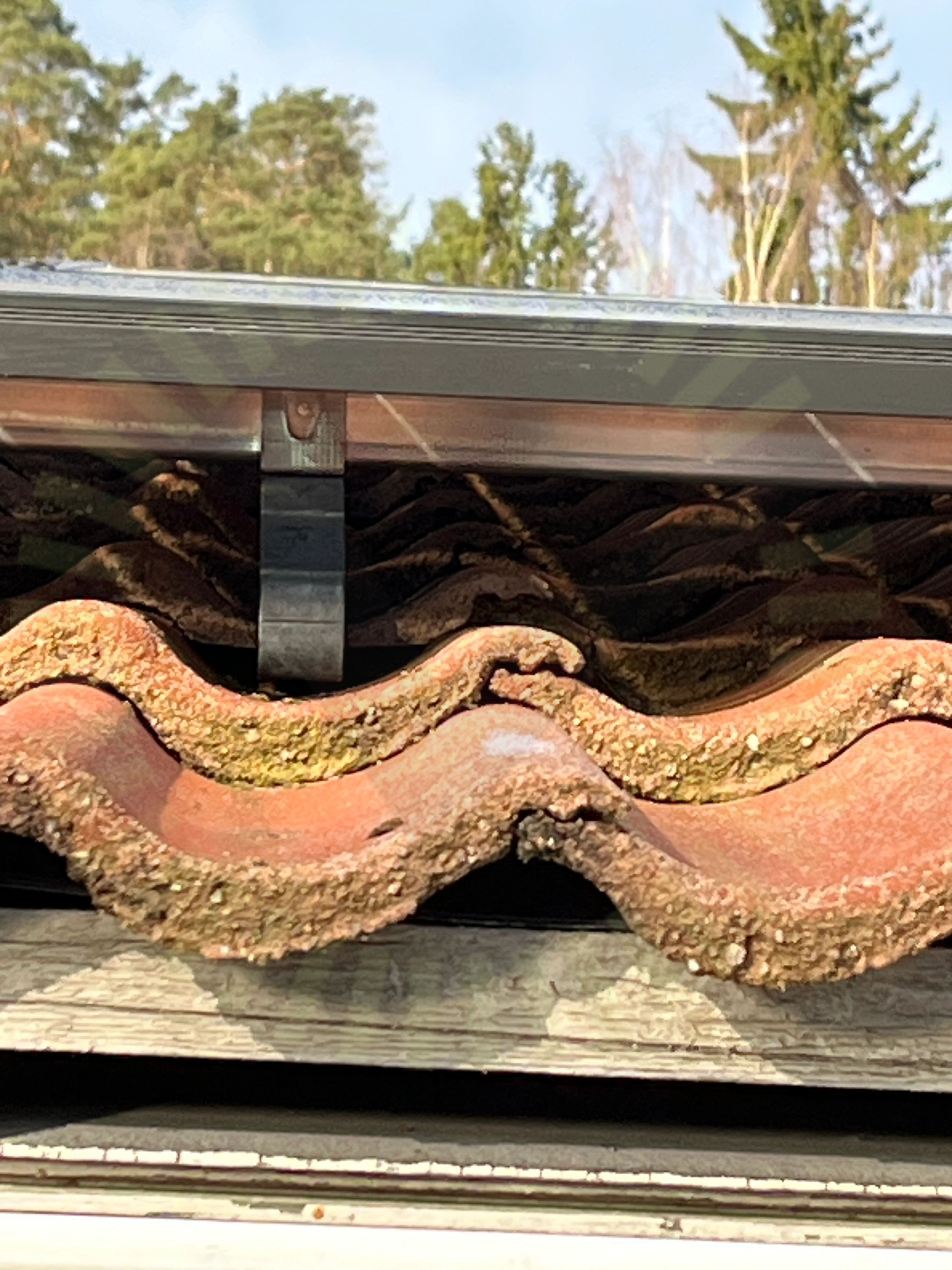

4.1 Underliggande takpanna

Inte godkänd

Kroken flyter ovanför den underliggande takpannan. Takkroken ska vila mot den takpannan.

TJB: Solentra Monteringsanvisningar Takkrok 231010

4.2 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Råsponten är 18mm tjock och 64 infästningar känns inte rimligt.

Tillverkarens montageanvisningar

4.3 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning stämmer inte med verkligheten. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

19/22
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramHöjdjusteringKabeldragning mellan takytorKabeluppfästningKlickfästeKlämmans placering i skenaMittklämmorRåspontsinfästningSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndTakgenomföringVäderbeständigt materialÄndklämmor

Tak 1, Trina: TSM-NEG9RC.27

Godkända kontrollpunkter

14/15
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonPanelkablaget generell böjradiePanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/15
Strängförläggning

Varselmärkning

Anmärkningar

1/5
Informering av solceller

6.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

4/5
Missvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Godkända kontrollpunkter

35/35
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
