1.1 Mätprotokoll DC
Inte godkändMätning av DC sträng 3 saknas.
Besiktningsrapport
9.3
Installation genom
GoSol Energi
Datum
17 juli 2024
Ort
Södertälje, Stockholms län
95% godkända5% ej godkända
Om installationen
PanelerDMEGC: DM(XXX)M10RT-60HBB
MontagesystemWeland Stål: Falsfäste
VäxelriktareGroWatt: MID (11-30)KTL3-XH
TillbehörCHINT: Growatt DTSU666
Installerad av GoSol Energi som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalSträngschema
Smartmätare
Godkända kontrollpunkter
4/4Fastsäkring av produktMatning till smartmätareSignalkabel till växelriktarenSkador signalkablage
Tak 1, DMEGC: DM(XXX)M10RT-60HBB
Anmärkningar
2/19

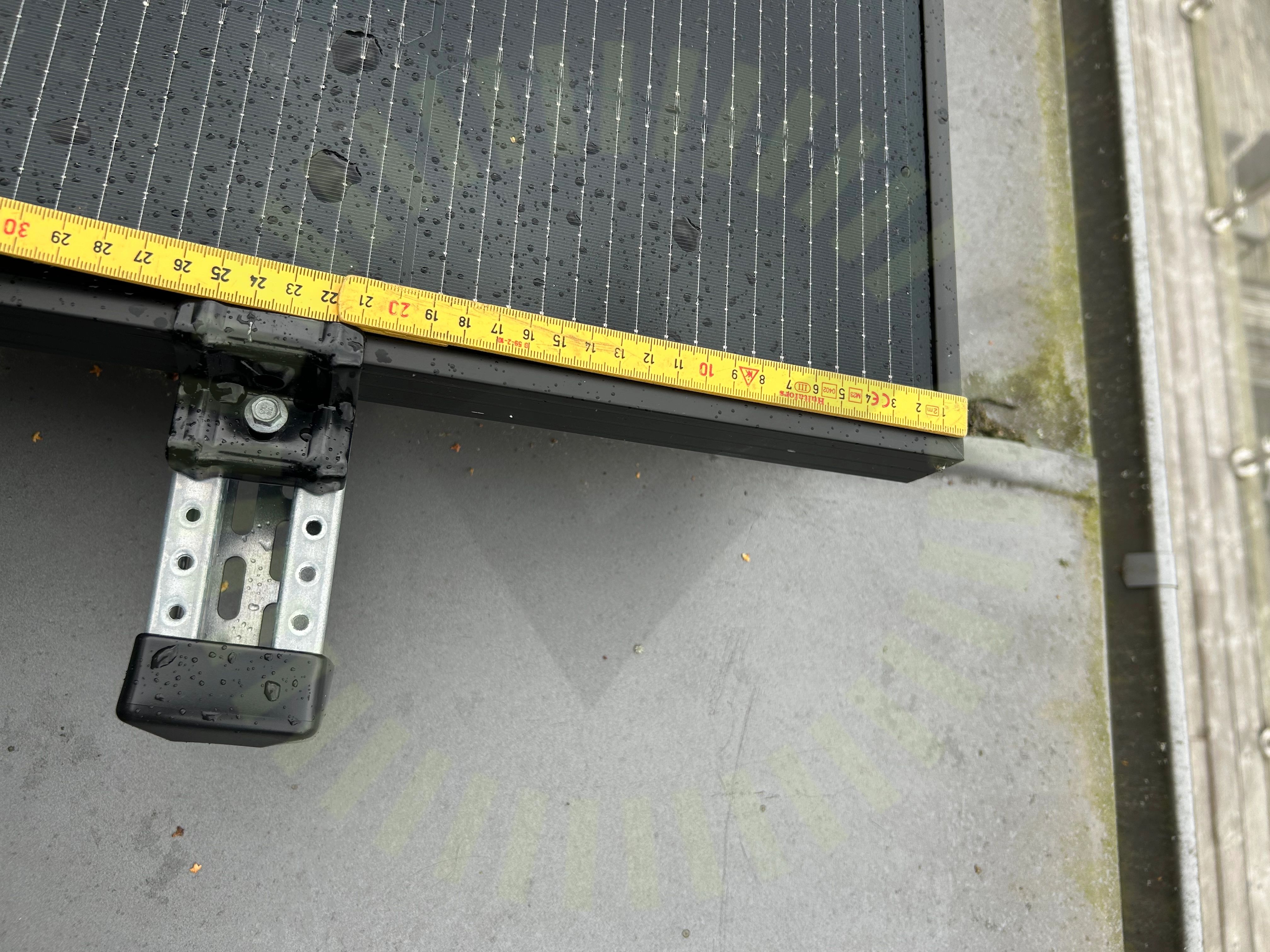

3.1 Klämmornas placering
Inte godkändFästen är placerade på kortsidan av paneler. Underlag för detta saknas från tillverkare.
DMEGC Photovoltaic Modules Installation Manual, Ver: 202402, Sida 14-15
3.2 Kopplingslåda böjradie
Inte godkändBöjradien från kopplingslådan är för skarp.
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
16/19Avstånd till havAvstånd till ytaDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmans överlappningKlämmornas storlekKontaktdonLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Ej tillgängligt vid besiktning
1/19Förbindelse av kontakter
Tak 1, Weland Stål: Falsfäste
Anmärkningar
1/184.1 Snö- och Vindlastberäkning
Inte godkändInmatad panellayout i lastberäkningen för det större taket stämmer inte med verkligheten.
Tillverkarens montageanvisningar
Godkända kontrollpunkter
17/18DC kabel förläggningFalsfästenas CCFalsinfästningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenskarvarUnderbyggnadVäderbeständigt materialÄndklämmor skena
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
2/34

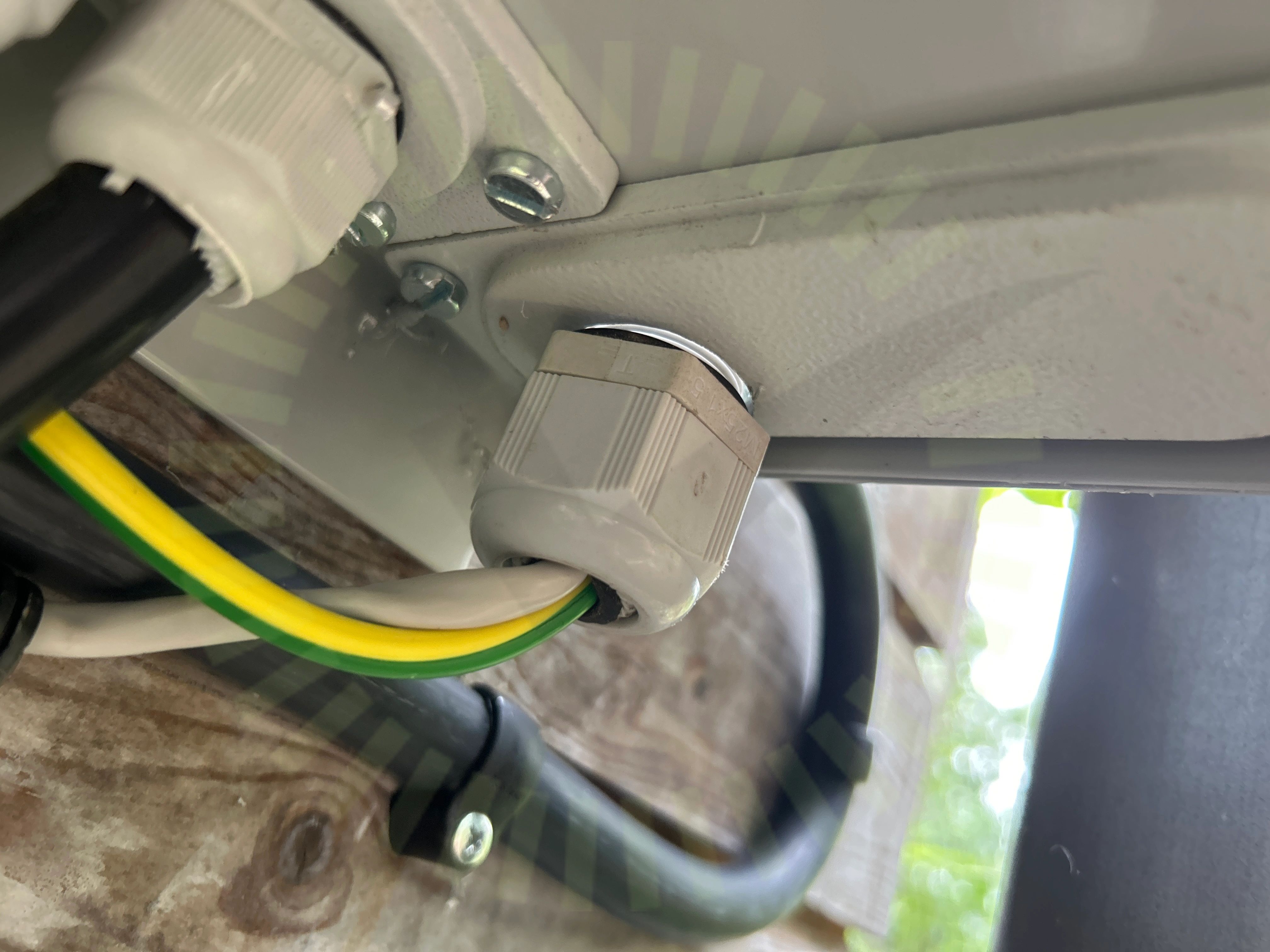

6.1 Kabelinföring mätarskåp
Inte godkändFörskruvning in till mätarskåp sitter inte fast samt har flera kablar genom förskruvning avsedd för en kabel.
6.2 Väderskydd
ÖverenskommelseVäxelriktaren är inte väderskyddad. Leverantör och kund är överrens om att kund ska bygga väderskydd.
Growatt: MID 11-30KTL3-XH User Manual EN 202307, Sida 13
Godkända kontrollpunkter
32/34AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max StrömDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
