Institutet för Solenergikvalitet

Besiktningsrapport

8.7
x

Installation genom

Solcellen.nu

Datum

22 juli 2024

Ort

Tyresö, Stockholms län
Förskruvningar
Avstånd närliggande objekt
Anslutning av ledare
90% godkända10% ej godkända

Om installationen

PanelerJa Solar: JAM54D41/LB
MontagesystemWeland Stål: Falsfäste
VäxelriktareSolis: S6-EH3P(5-10)K-H-EU
BatteriPYLONTECH: FORCE-H2
TillbehörSäkerhetsbrytare DC Norwesco
TillbehörSolis: EASTRON SDM630MCT
Solcellen.nu

Installerad av Solcellen.nu som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Batteri

Godkända kontrollpunkter

12/12
Avstånd närliggande objektBatteri PEDC anslutning Fastsäkring av styrmodulPlacering av batteriSammansättning av komponenterSignalkabel batteriSkadorTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

Smartmätare

Godkända kontrollpunkter

6/6
Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage

Säkerhetsbrytare DC

Anmärkningar

2/8

4.1 Förskruvningar på ovansidan

Rekommendation

Förskruvning för DC brytare är placerade på ovansida, vilket i sig inte är ett fel. Det ökar dock risken för att fukt kan ta sig in i brytaren. Regelbunden tillsyn av brytarna rekommenderas.

Förskruvningar

4.2 Förskruvningar

Inte godkänd

Förskruvning sitter löst.

SS 436 40 00 (522.6.4) (712.526.102)

Godkända kontrollpunkter

6/8
BöjradieEgenskaperIdentifieringInfästningPlaceringYttre påverkan

Tak 1, Ja Solar: JAM54D41/LB

Anmärkningar

2/15
Föremål mot bakstycke

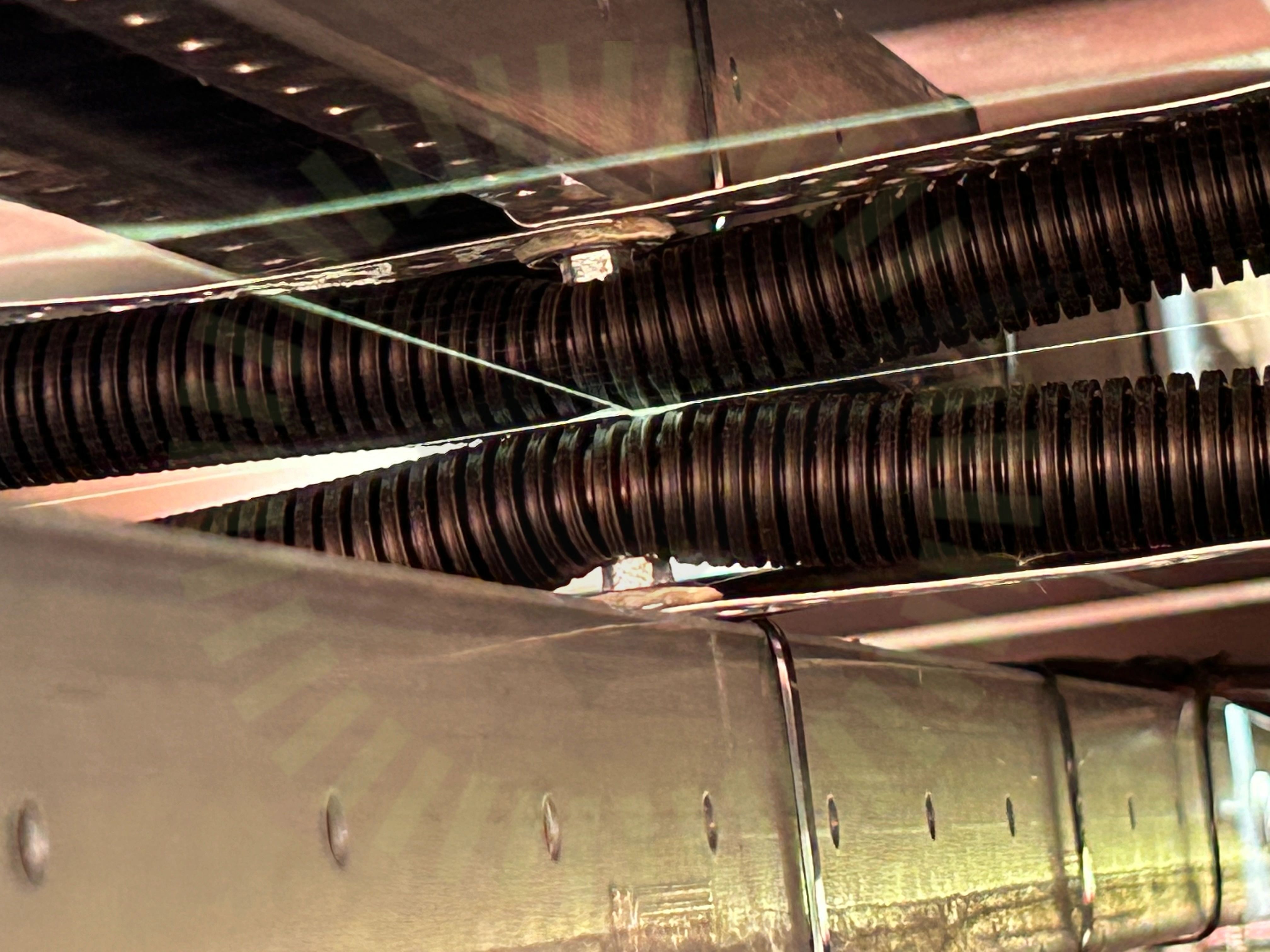

5.1 Föremål mot bakstycke

Inte godkänd

Flexslang trycker mot panelens undersida.

Klämmornas placering

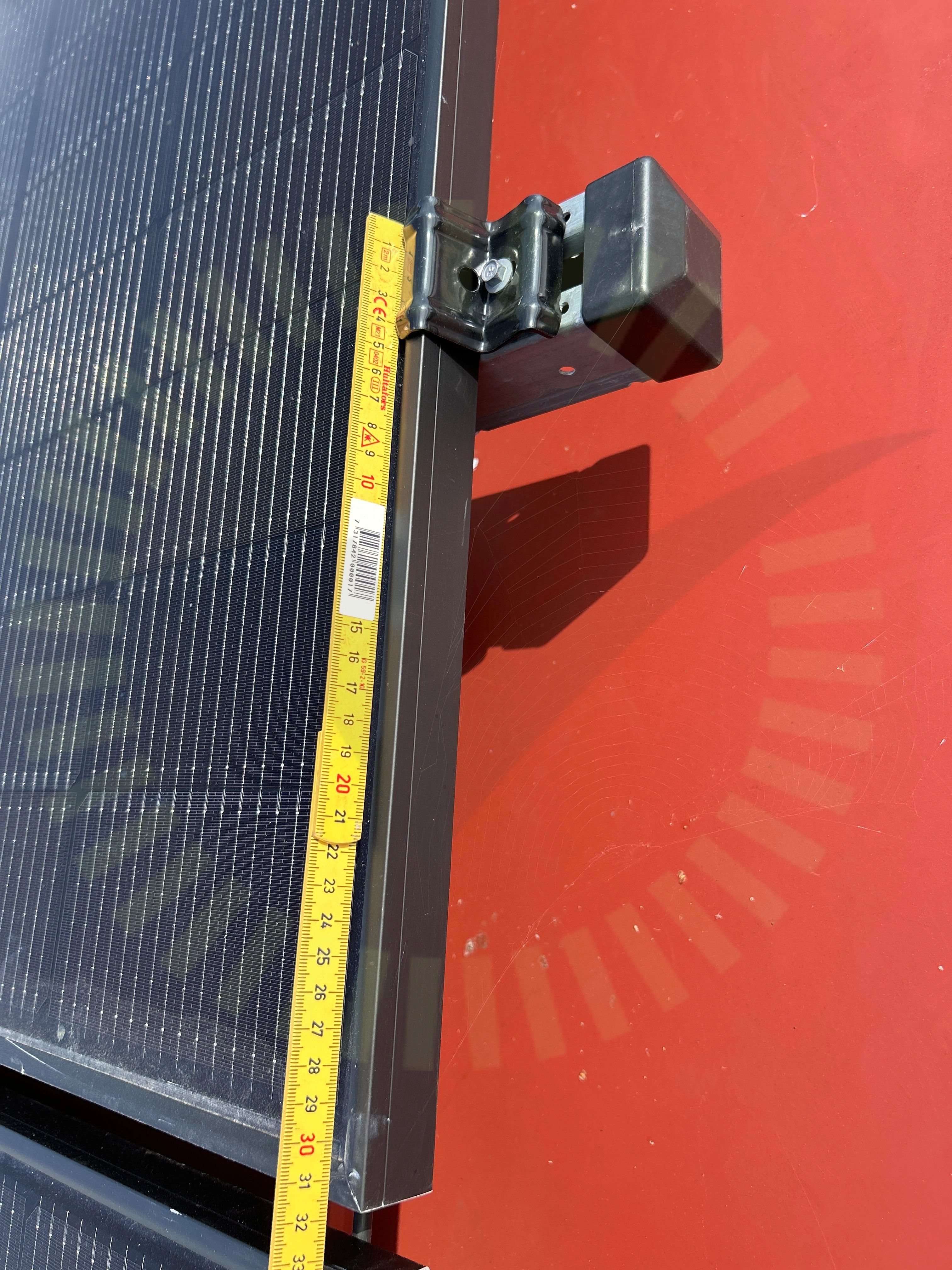

5.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Tillverkarens anvisningar

Godkända kontrollpunkter

11/15
Avstånd till havDräneringshålKlämmornas överlappningKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

2/15
Förbindelse av kontakterKontaktdon

Tak 1, Weland Stål: Falsfäste

Anmärkningar

4/18

6.1 Falsfästenas CC

Inte godkänd

Korrekt snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning
Ändklämmor skena

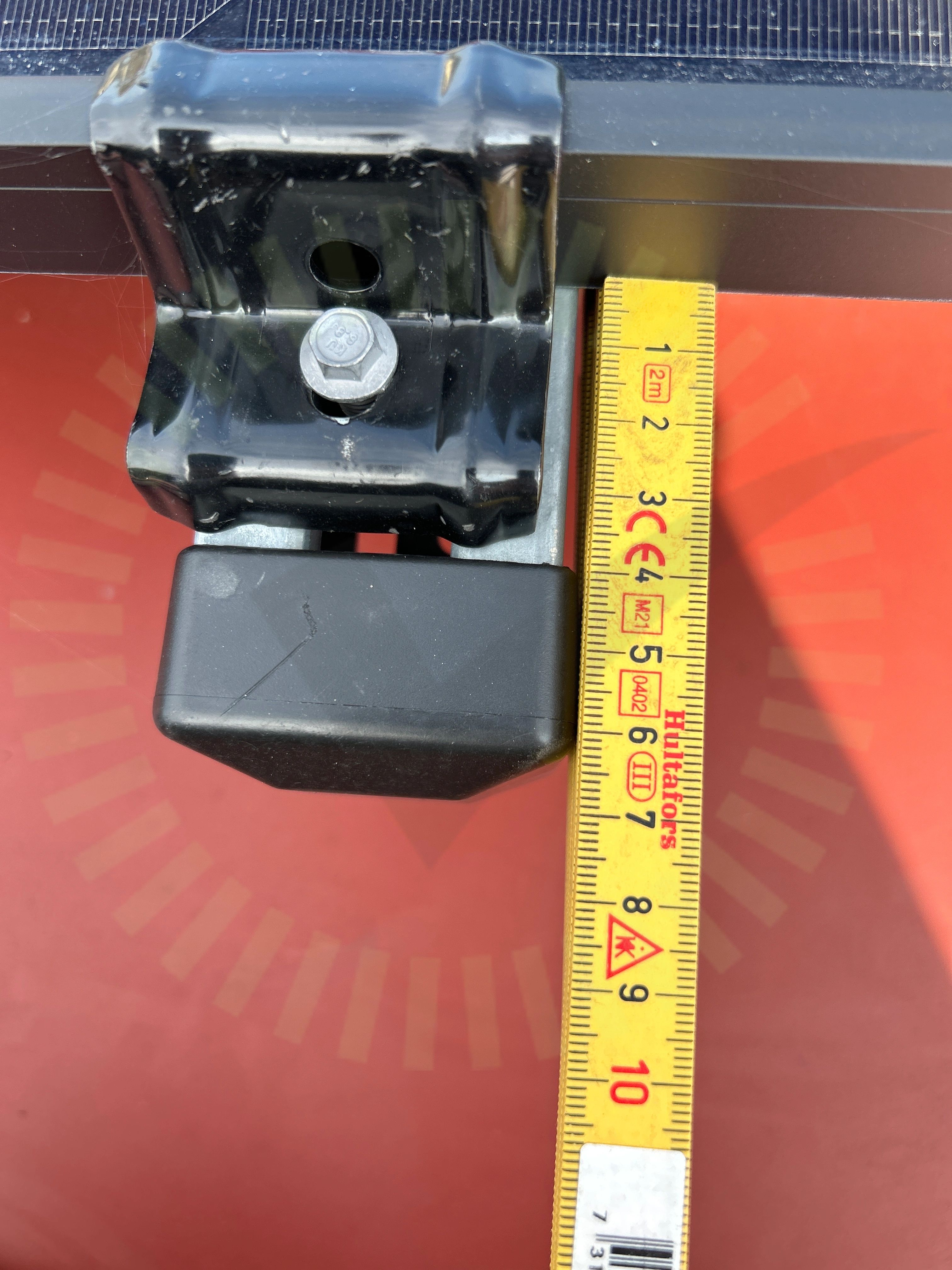

6.2 Ändklämmor skena

Inte godkänd

För lite skena sticker ut från slutet av panelkanten.

MA5111 Sid 1 (1) | Version 5 - 231109

6.3 Snö- och Vindlastberäkning

Inte godkänd

Inmatad panellayout i lastberäkningen stämmer inte med verkligheten.

Tillverkarens montageanvisningar

6.4 Underbyggnad

Inte godkänd

Korrekt lastberäkning saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt.

Produktdatablad solpanelsfäste PD5102 | Version 3 - 230118 | Sid 1 (1)

Godkända kontrollpunkter

14/18
DC kabel förläggningFalsinfästningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenskarvarVäderbeständigt material

Varselmärkning

Anmärkningar

1/4

7.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren samt vid DC-brytaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/4
Informering av solcellerMissvisande varselmärkningVarning för backspänning

Växelriktare

Anmärkningar

3/34
Anslutning av ledare

8.1 Anslutning av ledare

Inte godkänd

Mångtrådig ledare är ansluten i samma plint som solid ledare. Mångtrådiga ledaren är inte lämpligt fastsäkrad.

SS 436 40 00 (134.1.4)
Avstånd närliggande objekt

8.2 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är placerad för nära en vägg.

Solis: S6-EH3P(5-10)K-H-EU User manual Version 1.6, Release Date: 01,2024, Sida 10
