Besiktningsrapport
9.6
Installation genom
Solcellen.nu
Datum
22 juli 2024
Ort
Tyresö, Stockholms län
Avstånd närliggande objekt
Anslutning av ledare
92% godkända
8% ej godkända
Om installationen
Växelriktare
Solis: S6-EH3P(5-10)K-H-EU
Batteri
PYLONTECH: FORCE-H2
Installerad av Solcellen.nu som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Batteri
Godkända kontrollpunkter
12/12
Avstånd närliggande objekt
Batteri PE
DC anslutning
Fastsäkring av styrmodul
Placering av batteri
Sammansättning av komponenter
Signalkabel batteri
Skador
Tillgång till batteriet
Uppfästning av kablage
Utrymme
Väderskydd
Varselmärkning
Anmärkningar
1/4
2.1 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren samt vid DC-brytaren.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
3/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Växelriktare
Anmärkningar
3/34

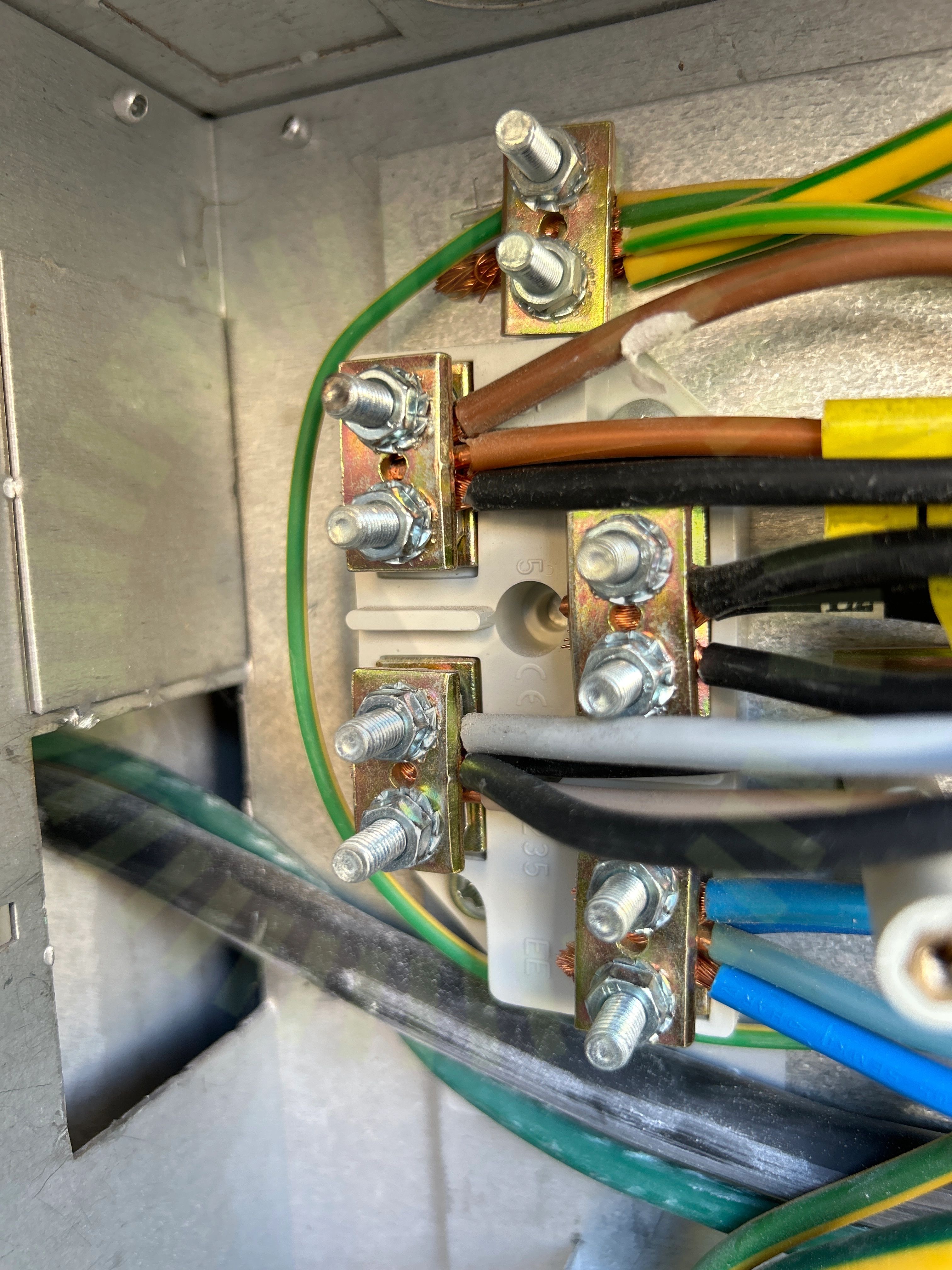

3.1 Anslutning av ledare
Inte godkänd
Mångtrådig ledare är ansluten i samma plint som solid ledare. Mångtrådiga ledaren är inte lämpligt fastsäkrad.
SS 436 40 00 (134.1.4)
3.2 Avstånd närliggande objekt
Inte godkänd
Växelriktaren är placerad för nära en vägg.
Solis: S6-EH3P(5-10)K-H-EU User manual Version 1.6, Release Date: 01,2024, Sida 10
3.3 Dubbel matning
Inte godkänd
Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.
SS 436 40 00 (312.2.1.2 / 512.1.2)
Godkända kontrollpunkter
31/34
AC kablage förläggning
AC Kablage förläggning
Anslutning av växelriktare
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Växelriktarens IP klassning
