6.1 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102)
Besiktningsrapport
9.0
Installation genom
Solcellen.nu
Datum
29 juni 2023
Ort
Täby, Stockholms län
93% godkända7% ej godkända
Om installationen
PanelerJA Solar: JAM60S20/21 355-375MR
MontagesystemWeland Stål: Råspont
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörSäkerhetsbrytare AC
TillbehörElmaterial: Kapsling
TillbehörSäkerhetsbrytare DC
TillbehörSmartmätare: CHINT DTSU666
Installerad av Solcellen.nu som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Batteri
Godkända kontrollpunkter
8/8AvståndInfästningKommunikationLockMiljökravPESkadorVinkel
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering
Säkerhetsbrytare DC
Godkända kontrollpunkter
6/6BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad
Undercentral
Godkända kontrollpunkter
9/9BrytareBöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPEN-ledarePlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
1/5Godkända kontrollpunkter
4/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänning
Växelriktare
Anmärkningar
1/37
7.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36
Godkända kontrollpunkter
36/37AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordfelsbrytareJordning av chassiKabeldimensioneringLedare FastspändaLikspänningskomponenterMärkningPlaceringSkadat kablageSmartmätareSträngdesignSäkringsdimensionSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
tak, JA Solar: JAM60S20/21 355-375MR
Anmärkningar
1/16

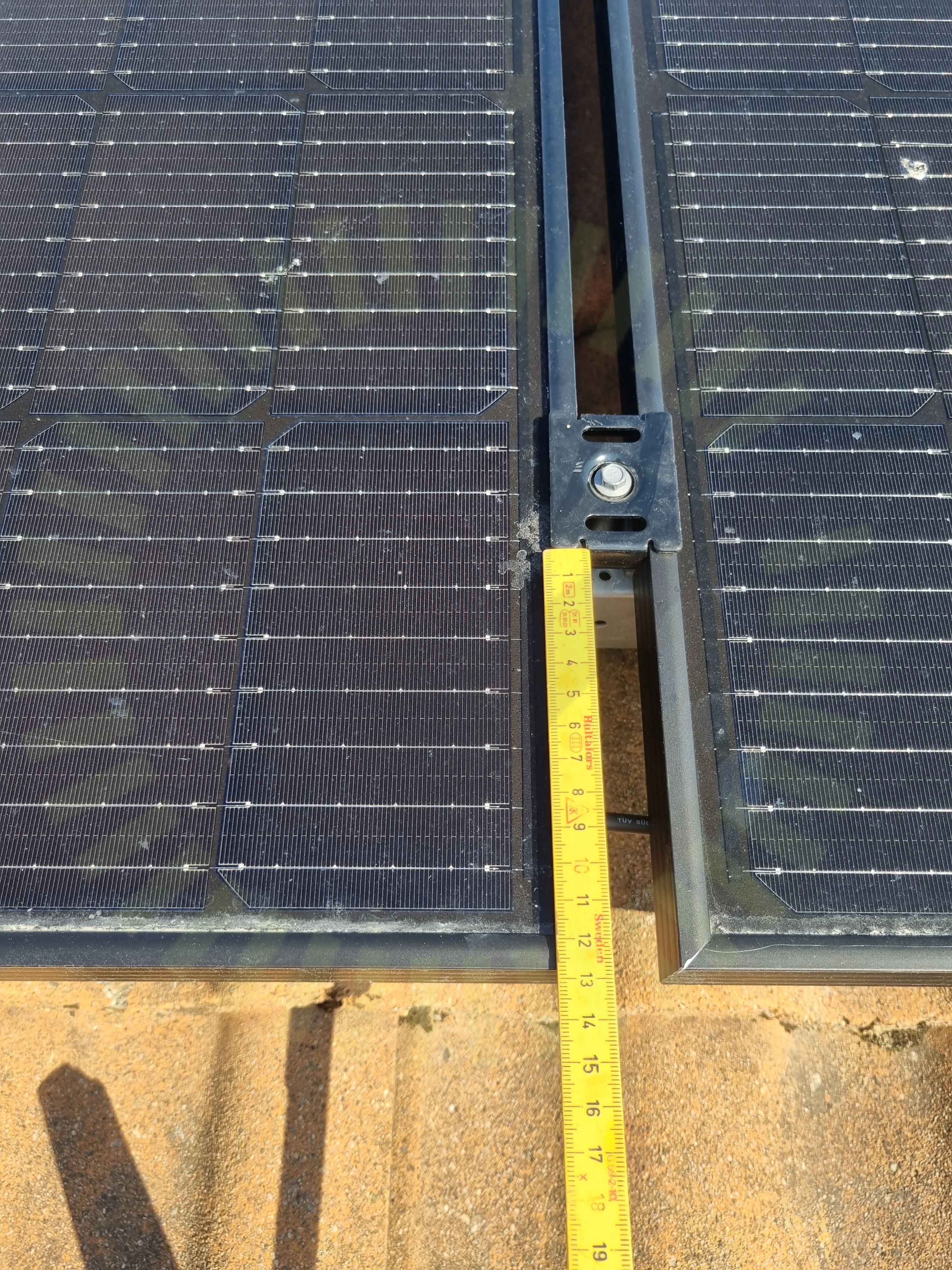

8.1 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Fästen placerade på panelens kortsida 120 mm från panelramens kant till klämma
JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 8.
Godkända kontrollpunkter
14/16Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontaktdonKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/16Strängförläggning
tak, Weland Stål: Råspont
Anmärkningar
5/23

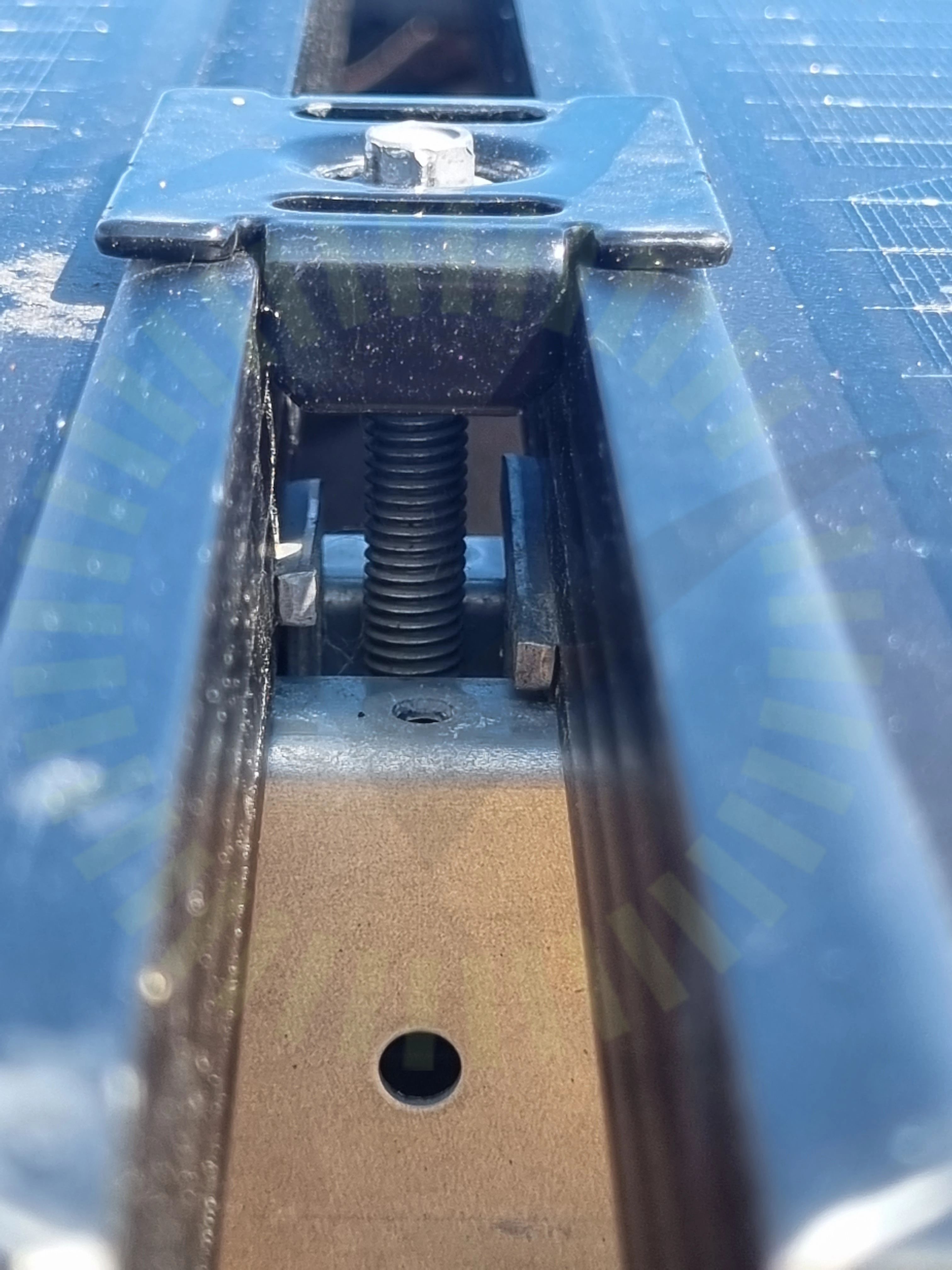

9.1 Klämmor rätt förläggning
Inte godkändFästen ligger inte korrekt i skenan. Bottendel är skadad.
MA5111 Sid 1 (1) | Version 4 - 221117

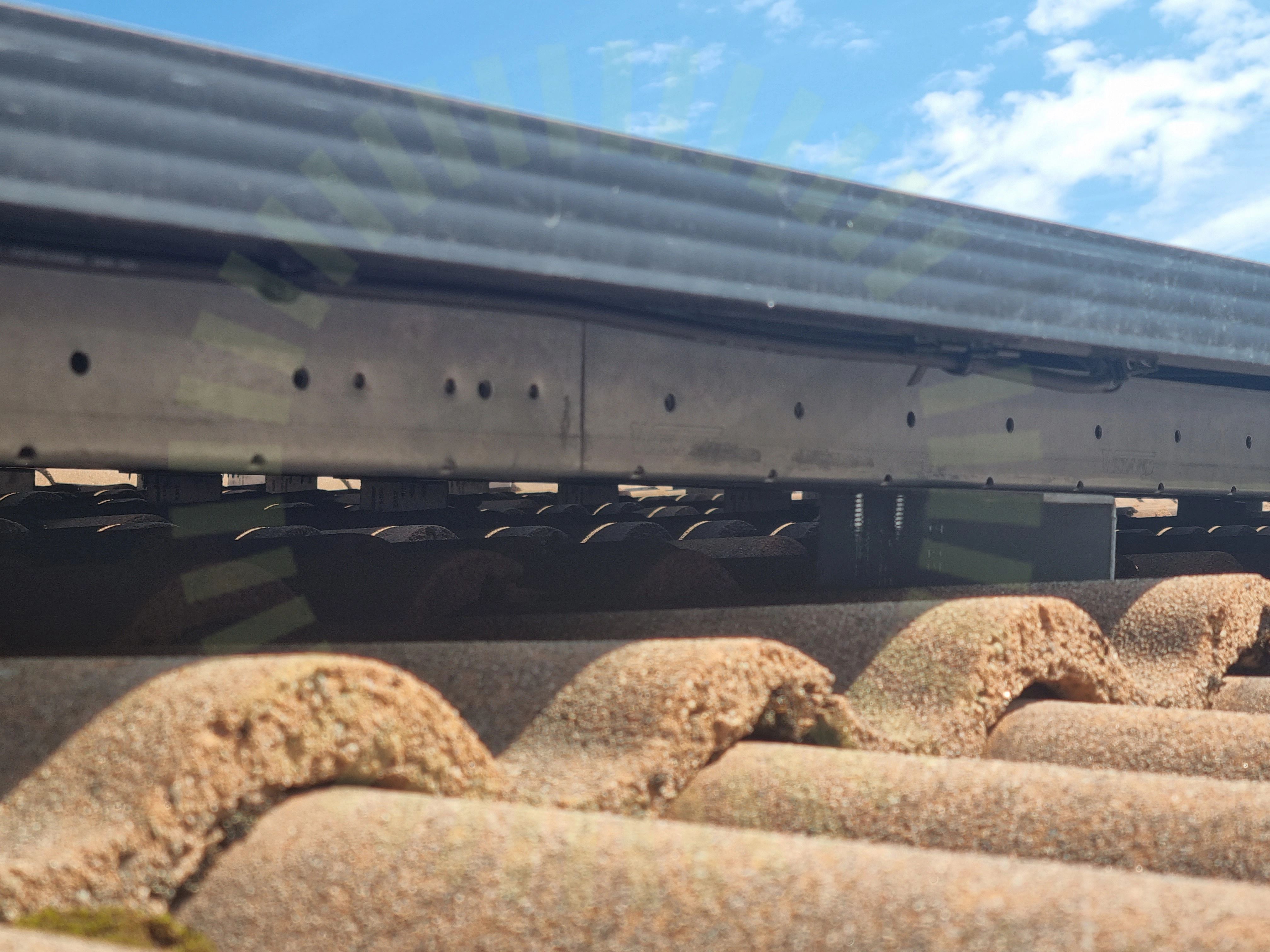

9.2 Skenskarvar
Inte godkändSammankopplingen mellan skenorna är inte korrekt installerad. Saknas skruv
MA5102 Sid 1 (1) | Version 3 - 221101
9.3 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning. 9 infästningar per skena för Nedre rad
Tillverkarens montageanvisningar
9.4 Takkrokarnas CC
Inte godkändLastberäkning saknas uppmätt cc mått 1200mm
MA5102 Sid 1 (1) | Version 3 - 221101
9.5 Underbyggnad
Inte godkändLastberäkning saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt. Råspont 22mm mellan takstolar
Produktdatablad solpanelsfäste PD5117 | Version 1 - 230127 | Sid 1 (1)
Godkända kontrollpunkter
17/23DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningMittklämma skruvMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängTvådelad TakkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv
Ej tillgängligt vid besiktning
1/23Takgenomföring
