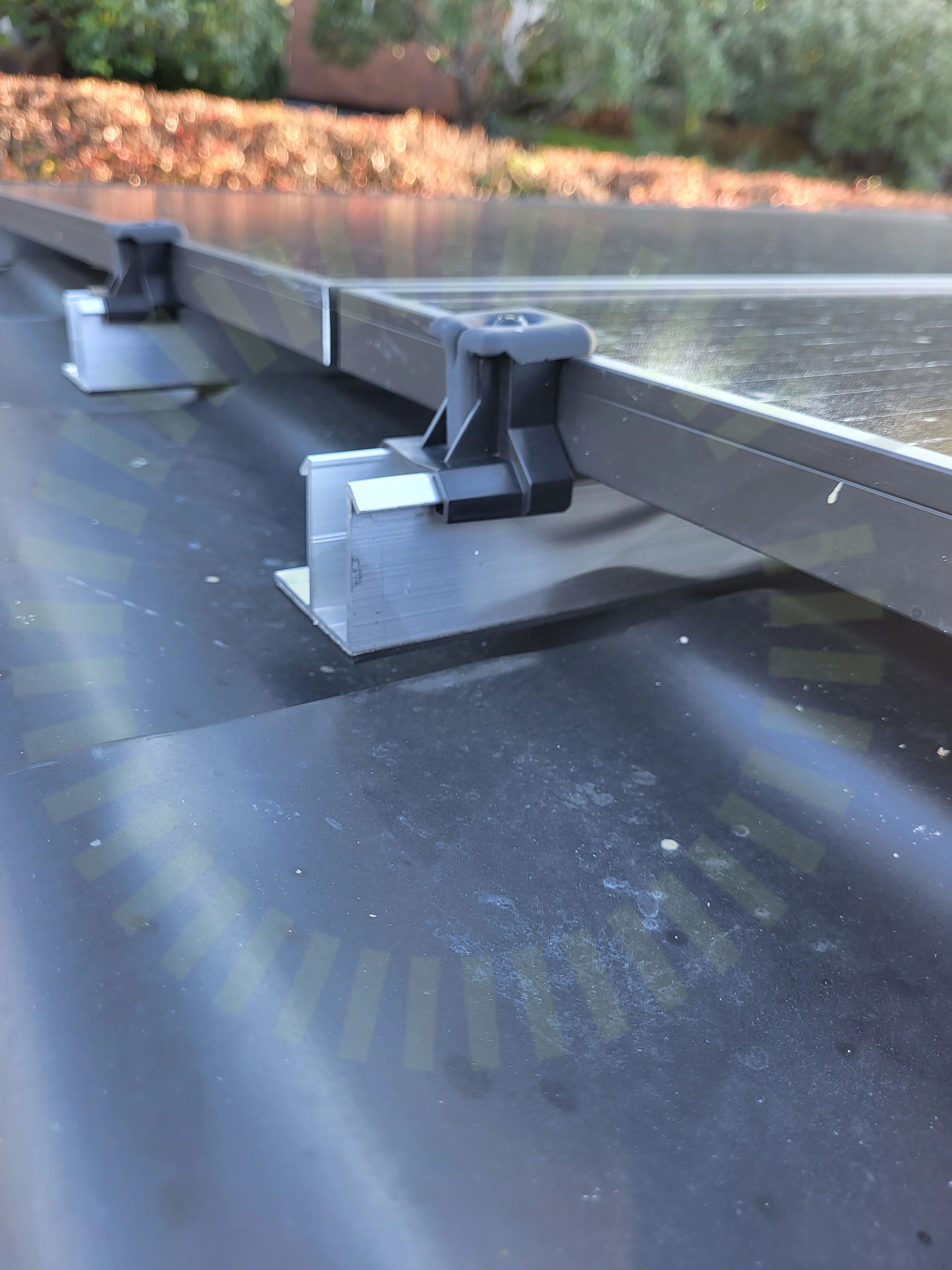

1.1 Fästenas placering på skena
Inte godkändFästen är inte placerad enligt tillverkarens anvisningar. Skena ska vara skruvad på båda sidor om fästet
Tillverkarens anvisningar
Besiktningsrapport
8.7
Installation genom
Solcellen.nu
Datum
11 oktober 2022
Ort
Björklinge, Uppsala län
86% godkända14% ej godkända
Om installationen
PanelerLongi: LR5-54HPH
MontagesystemESDEC: ClickFit Plåttak
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
Installerad av Solcellen.nu som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
ESDEC: ClickFit Plåttak
Anmärkningar
2/18

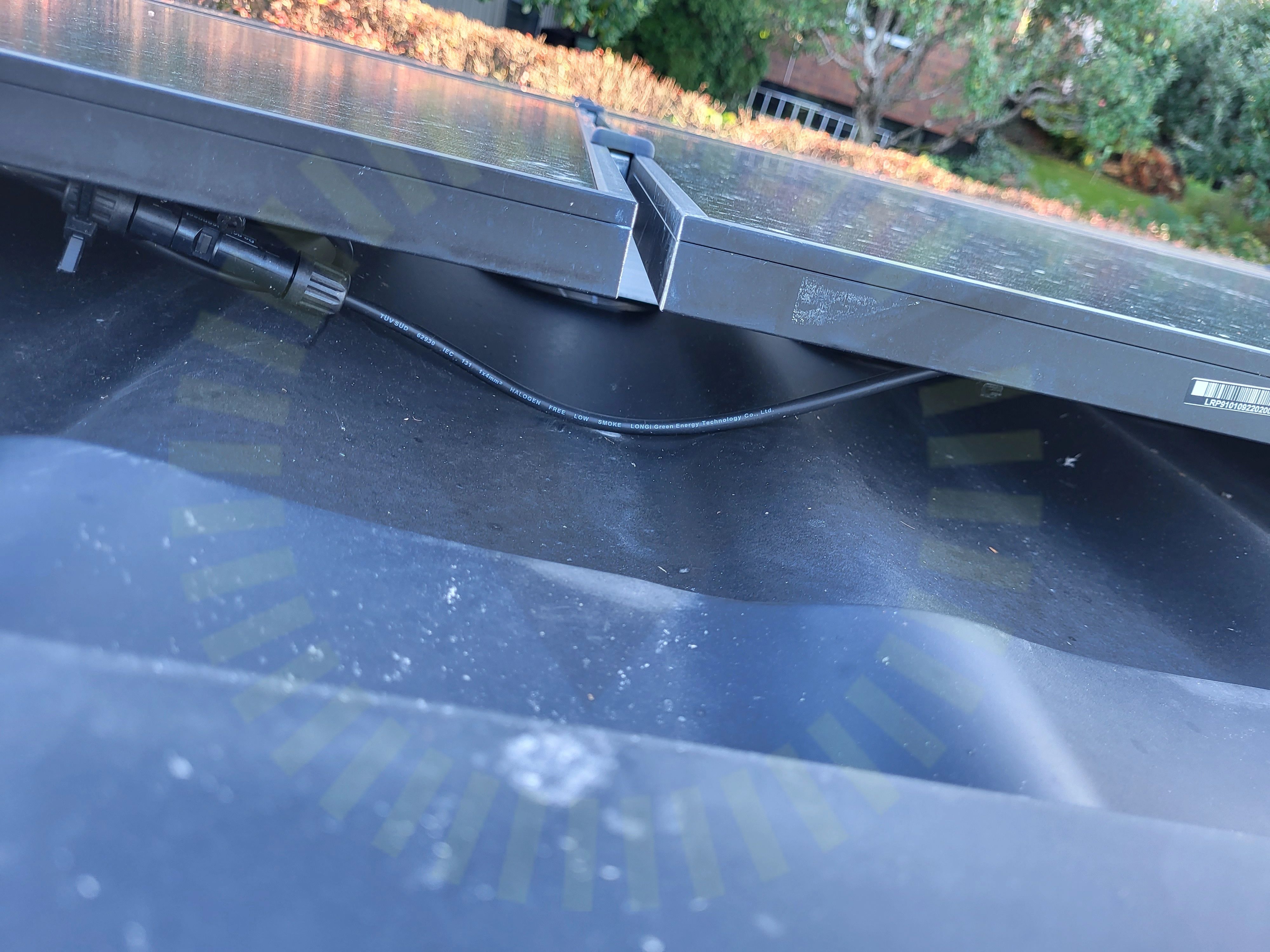

1.2 Kabeluppfästning
Inte godkändKablar hänger ner mot taket
SS 436 40 00 (712.521.101 och 522.8.4)
Godkända kontrollpunkter
16/18Främmande materialInfästningMittfästePlaceringShimsSkadorSkarp kantSkenornas utstickSkyddSlutfästeSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTaklutningTakplåtens tjocklekVäderbeständigt material
Longi: LR5-54HPH
Anmärkningar
2/13

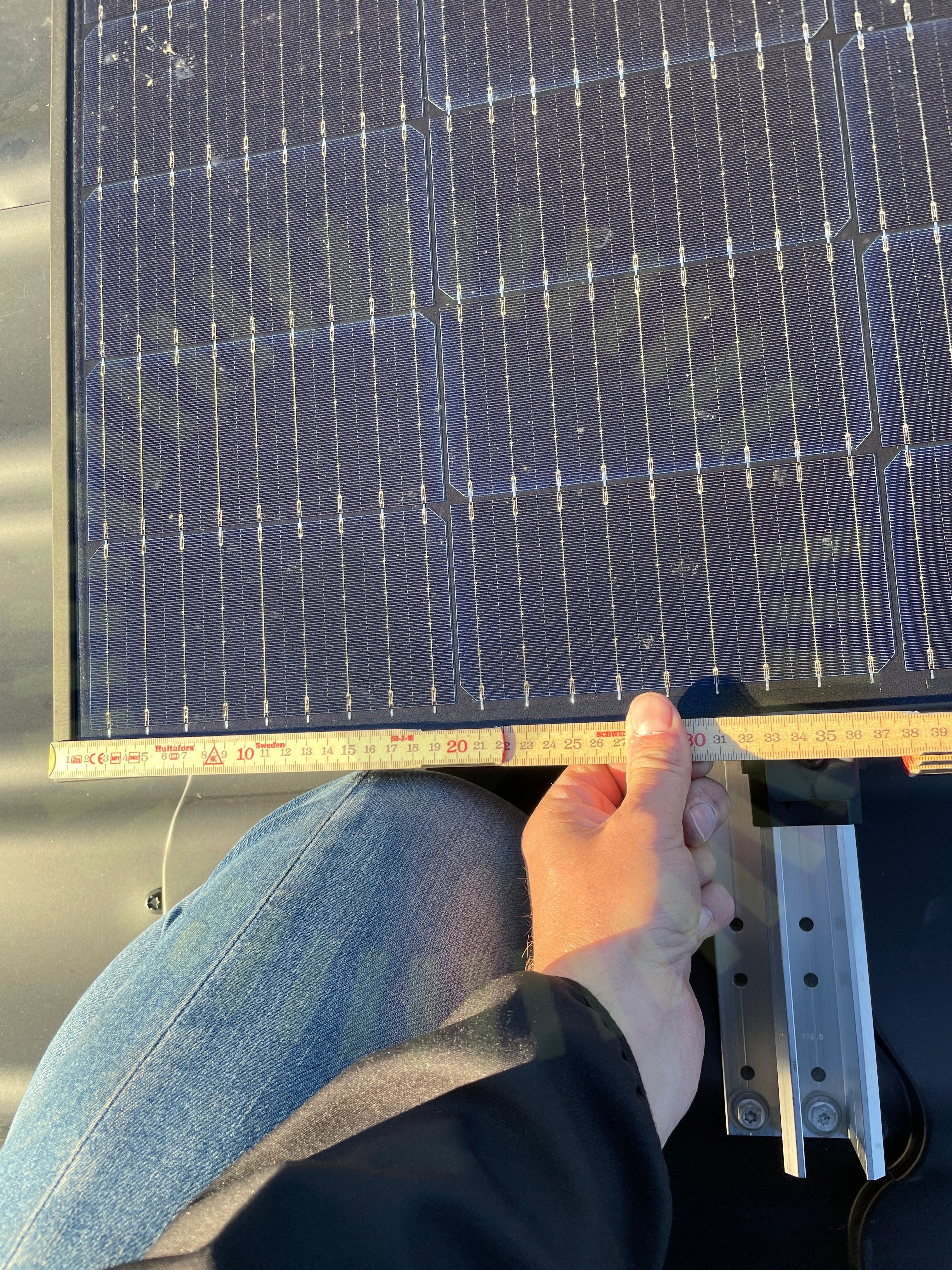

2.1 Fästens placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon.
Installation Manual for LONGi Solar PV Modules, V14, Sida 16.

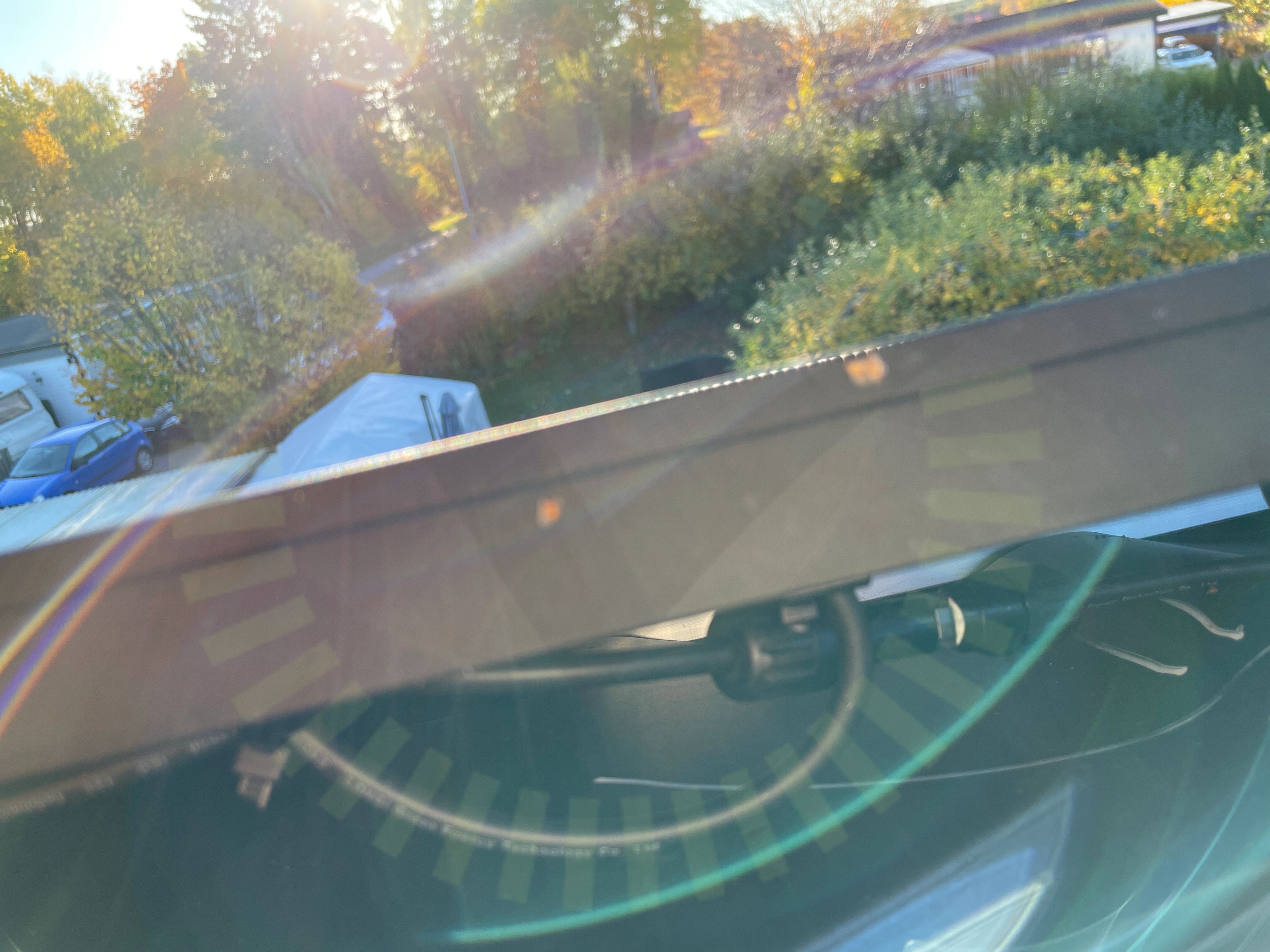

2.2 Kablarnas böjradie
Inte godkändPanalernas kablar har en för skarp böjradie. Framgår tyvärr inte klart från bild men Max böjradie 43 mm är kraftigt överskriden. Vänddiameter är 65 mm. Dvs böjradie<33 mm
Installation Manual for LONGi Solar PV Modules, V14, Sida 25.
Godkända kontrollpunkter
11/13Avstånd till takDragavlastadeDräneringshålFästenas överlappningFörbindelse av kontakterFöremål mot bakstyckeHöjdskillnadMellanrumSkadorSkuggaSträngförläggning
SunGrow: SBR(XXX)
Anmärkningar
1/8

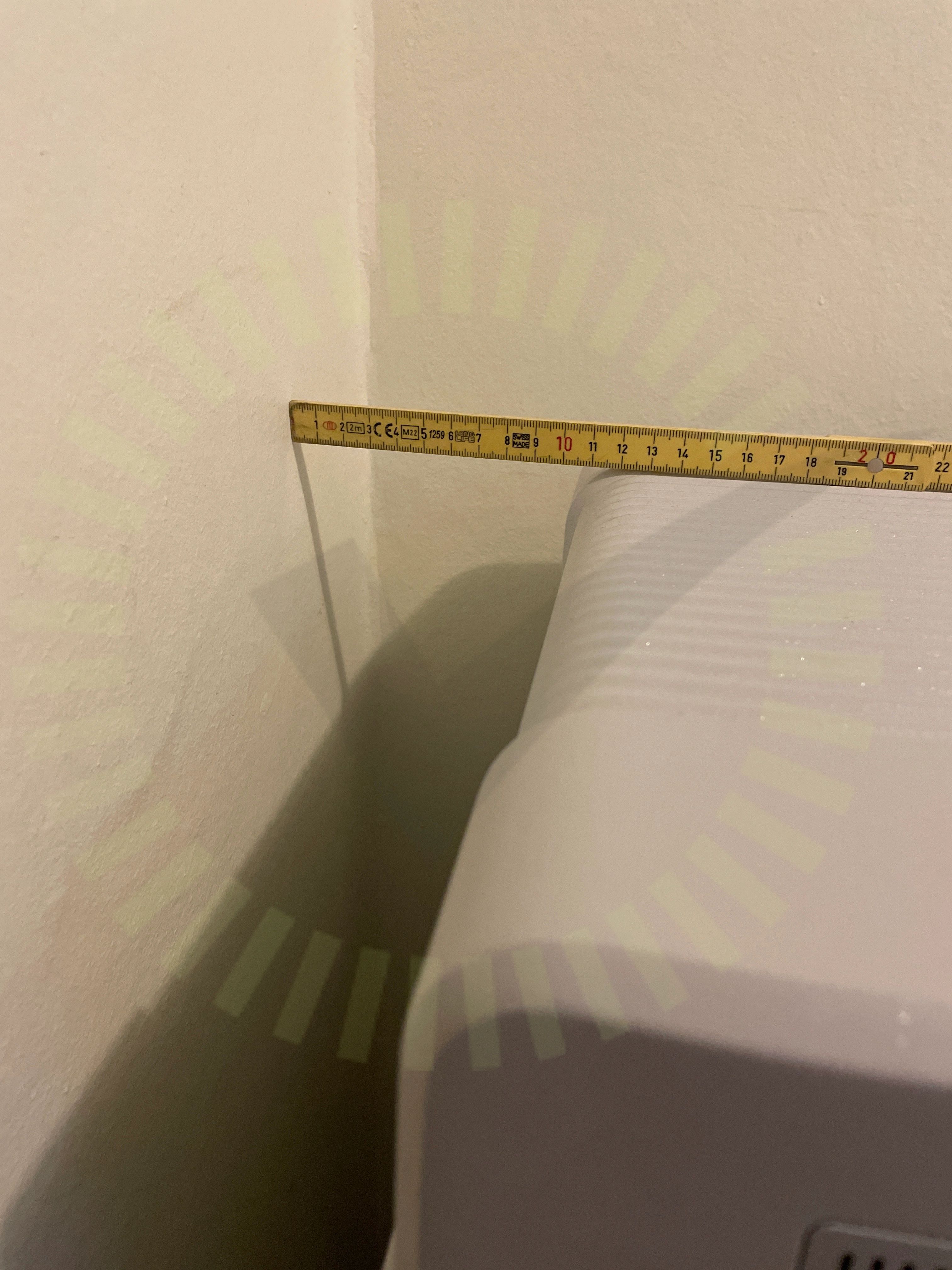

3.1 Avstånd
Inte godkändBatteriet har inte rätt avstånd till omkringliggande material.
SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 14.
Godkända kontrollpunkter
7/8InfästningKommunikationLockMiljökravPESkadorVinkel
SunGrow: SH5-10RT
Anmärkningar
5/28

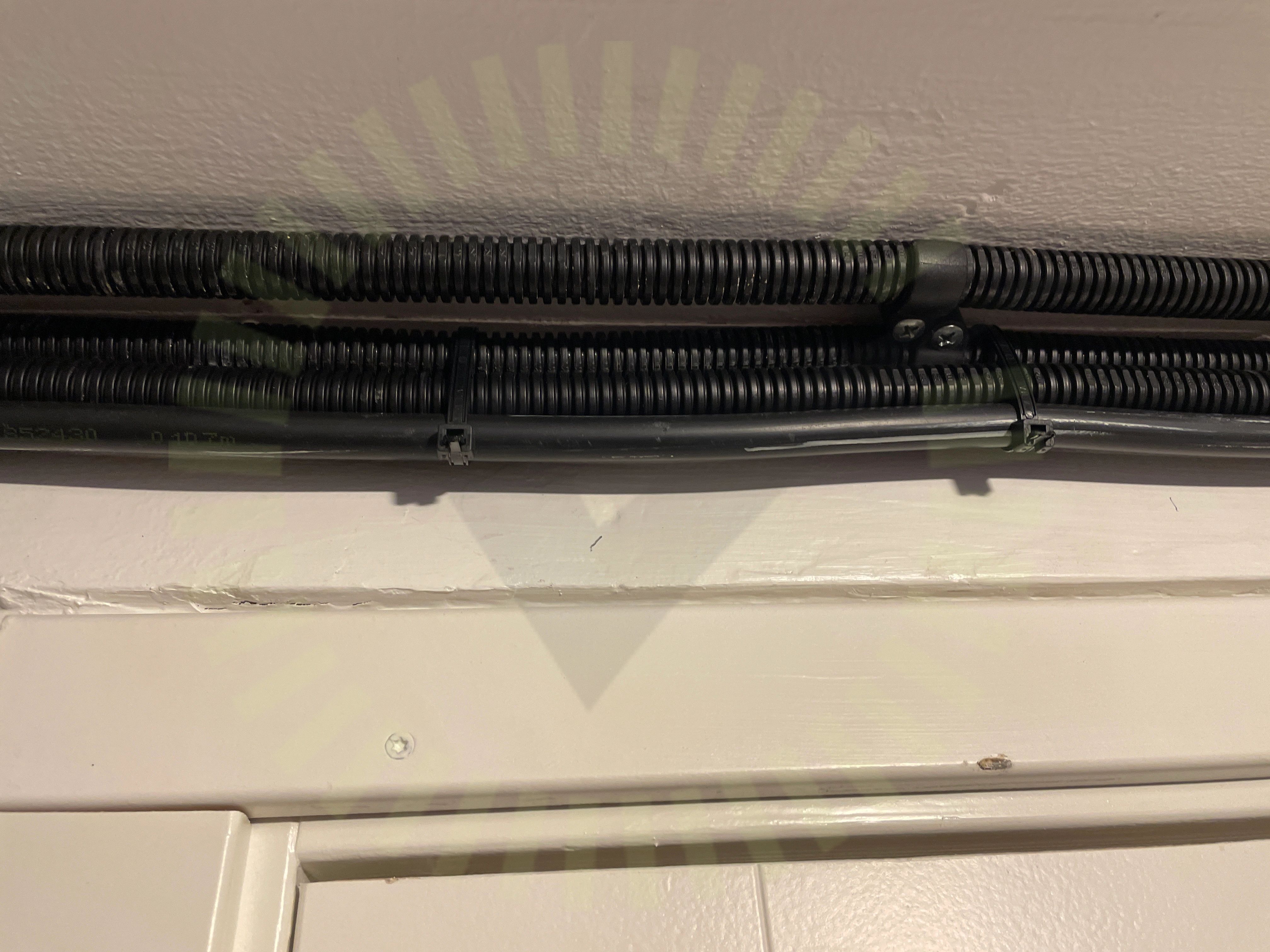

4.1 AC Förläggning
RekommendationDär kablar eller slangar fästs i tidigare uppfäst kabel eller slang bör detta ske vid tex befintlig klammer för att inte tynga ner den första kabeln eller slangen.
SS 436 40 00 (522.8.4)

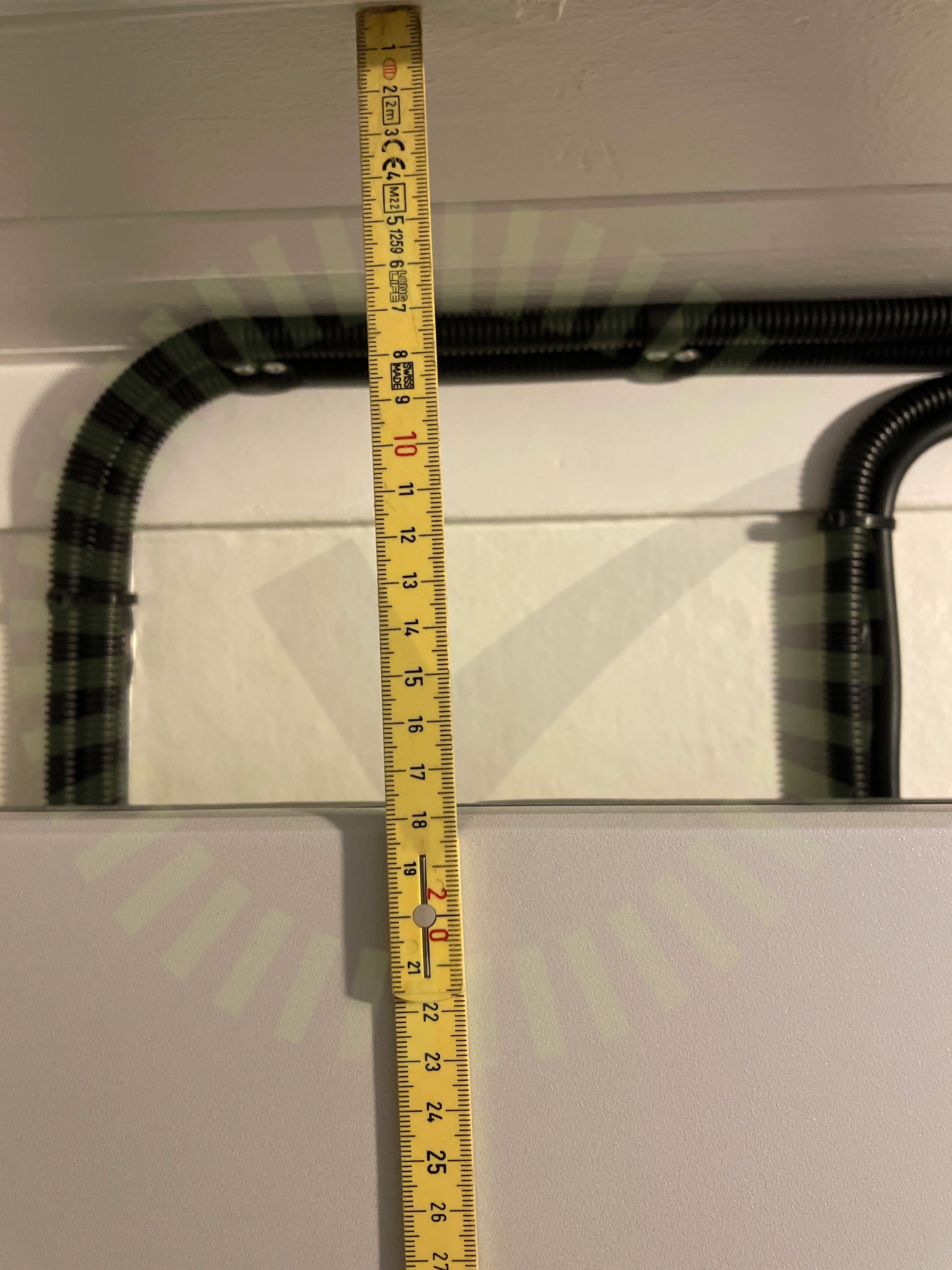

4.2 Avståndskrav
Inte godkändVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
SH5.0_6.0_8.0_10RT-UEN-Ver12-202007, Sida 25.

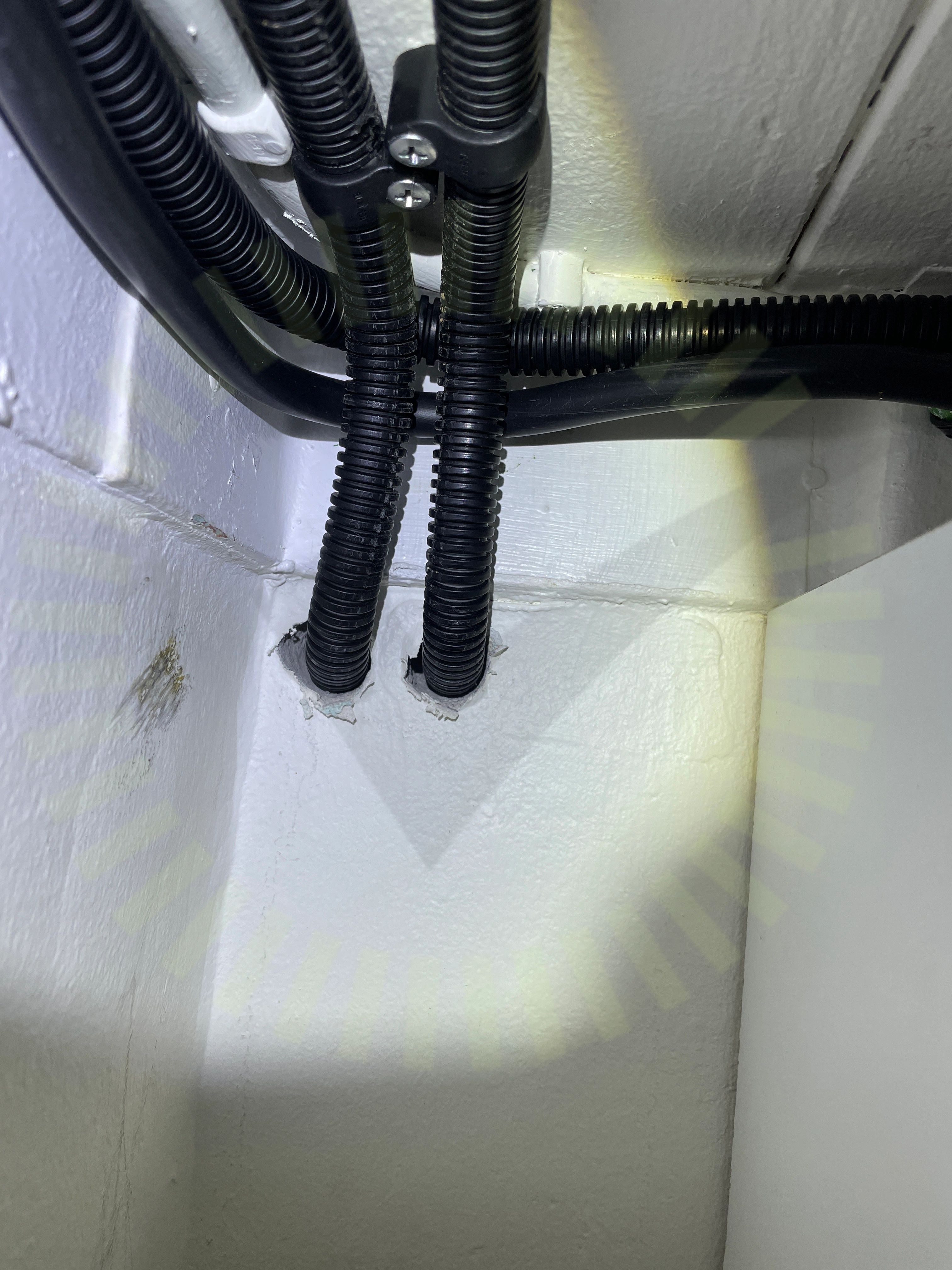

4.3 DC Genomföringar
Inte godkändGenomföringar är inte täta.
SS 436 40 00 (527.2.1)
4.4 Dokumentation Växelriktare
Inte godkändProjektering av växelriktare saknas. T.ex resultatrapport eller strängschema.

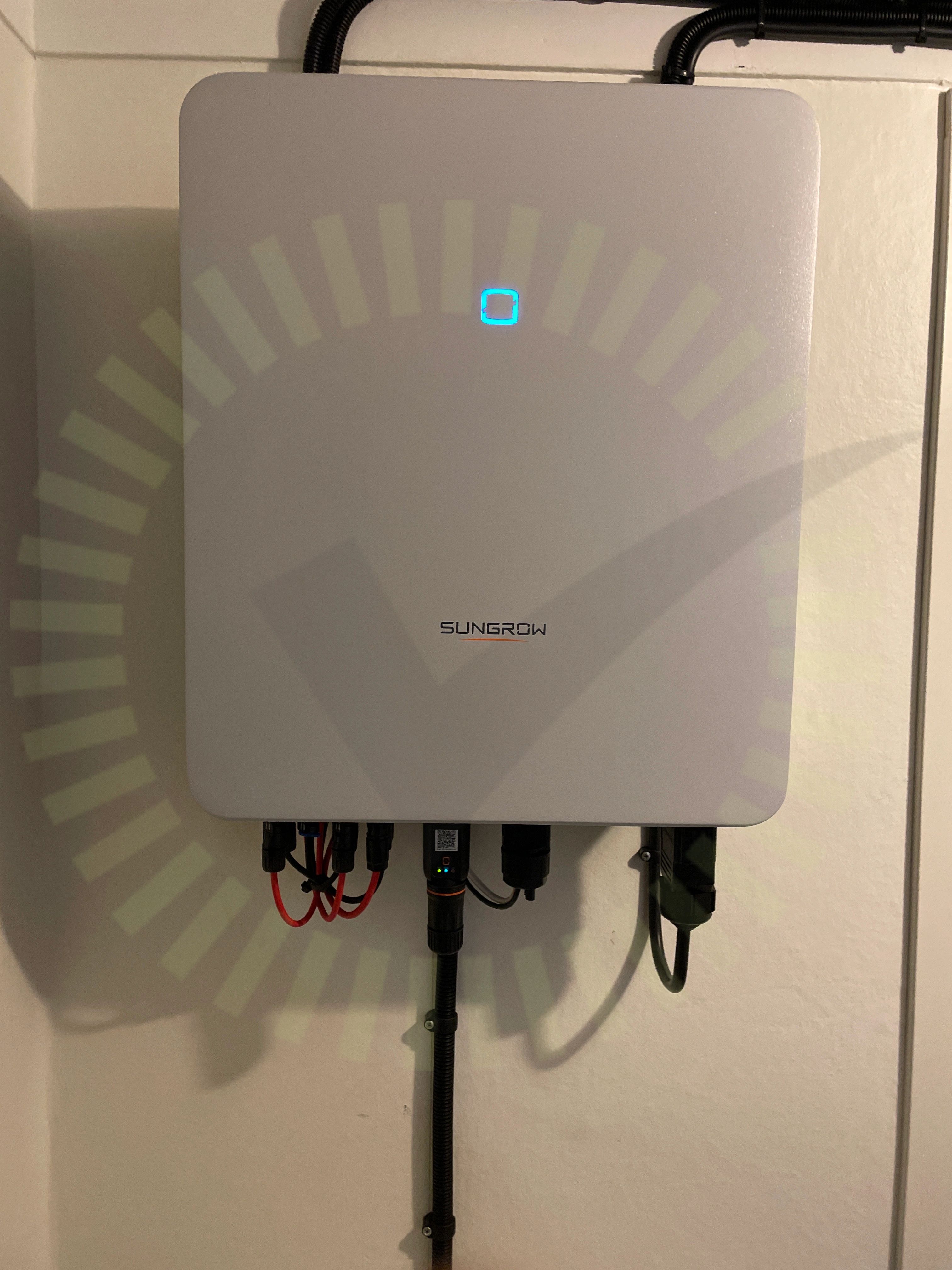

4.5 Varning för likström
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514) / (134.1.7)
Godkända kontrollpunkter
23/28AC BöjradieAC GenomföringarAC Skador på kabelAnslutningBakomliggande materialDC FörläggningDC Kablage egenskaperDC Skador på kabelDC Yttre påverkanFörskruvningar och anslutningarHuvudsäkringInformering av solcellerInfästning av växelriktareJordning av chassiKabelKontaktdon åtdragnaMiljökravMärkningSäkringTillförlitligt fästVarning för backspänningVinkelVäxelriktarens kontakter
