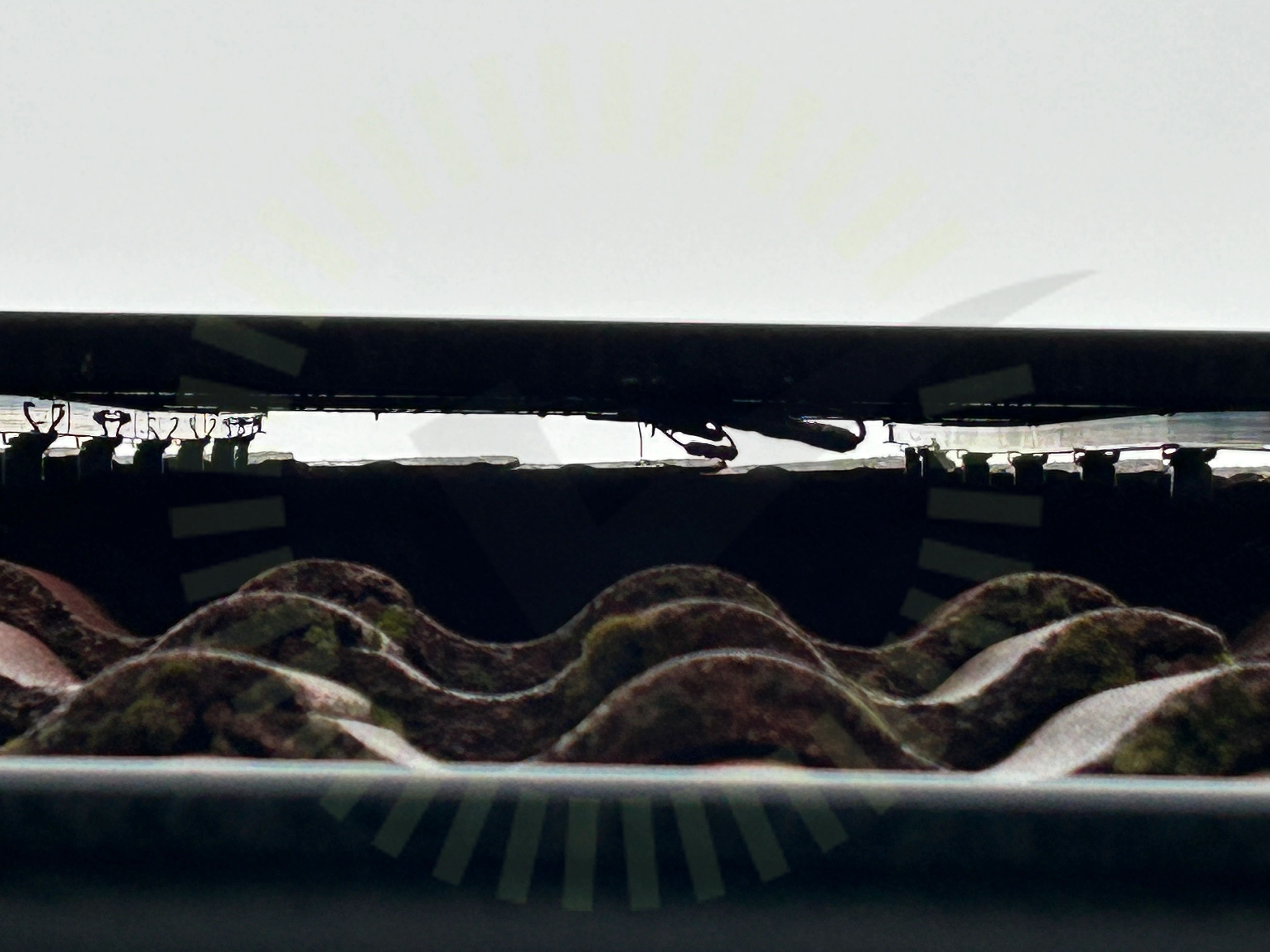

1.1 Kabeluppfästning
Inte godkändLösa kablar under panelerna
SS 436 40 00 (712.521.101 och 522.8.4)
Besiktningsrapport
9.0
Installation genom
Solcellen.nu
Datum
9 februari 2023
Ort
Hisings Backa, Västra Götalands län
89% godkända11% ej godkända
Om installationen
PanelerJAM54S31 MR
MontagesystemESDEC Lutande Panntak
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörSäkerhetsbrytare AC
TillbehörSäkerhetsbrytare DC
Installerad av Solcellen.nu som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
ESDEC Lutande Panntak
Anmärkningar
2/27

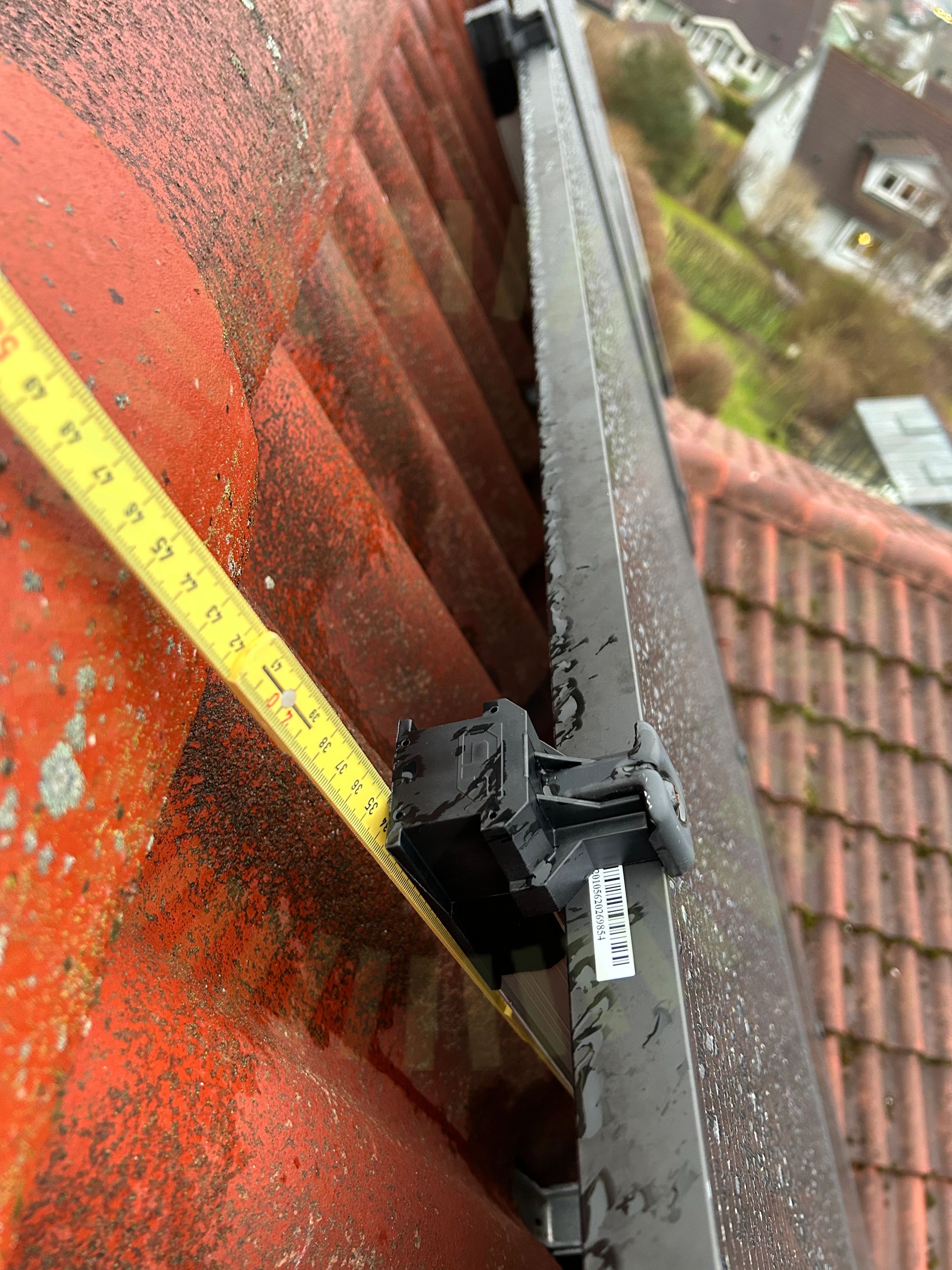

1.2 Skena överhäng
Inte godkändÖverhäng för långt 34,5cm
BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10
Godkända kontrollpunkter
25/27Anpassade takpannorAvstånd mellan takkrokarBärläktFrämmande materialFörstärkningsskruvInfästning skenaKlämräckvidd för ställbart fästeMittklämmorMontering av takkrokarPanelens ramhöjdPanelstorlekShimsSkadorSkarp kantSkarvning av skenaSkyddSnö- och VindlastberäkningSäkerhetsavståndTakkrok infästningTakkrokens orienteringTaklutningTermisk brytpunktVäderbeständigt materialÄndfästenÄndklämmor
JAM54S31 MR
Anmärkningar
1/11
2.1 Dragavlastade
Inte godkändKabel är böjd hårt
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
10/11Böjradie kablageDräneringshålFästens placeringFörbindelse av kontakterFöremål BakstyckeHöjdskillnadPanelramar separeradeSkadorSkuggaSträngförläggning
SunGrow: SBR(XXX)
Anmärkningar
1/8

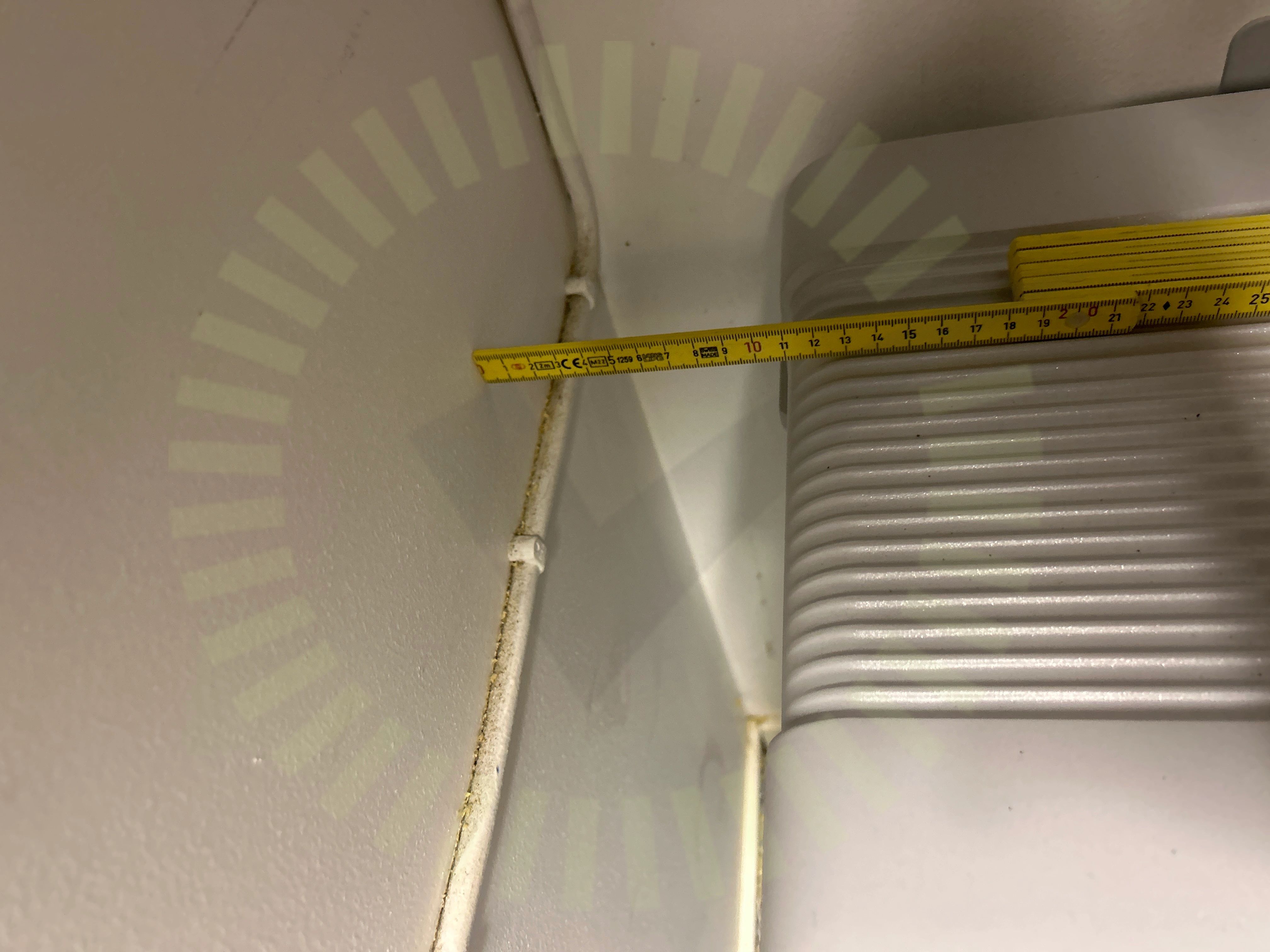

3.1 Avstånd
Inte godkändBatteriet sitter för nära vägg
SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 14.
Godkända kontrollpunkter
7/8InfästningKommunikationLockMiljökravPESkadorVinkel
SunGrow: SH5-10RT
Anmärkningar
4/31
4.1 AC kabel skarp kant
Inte godkändVass kant i fasad mätarskåp

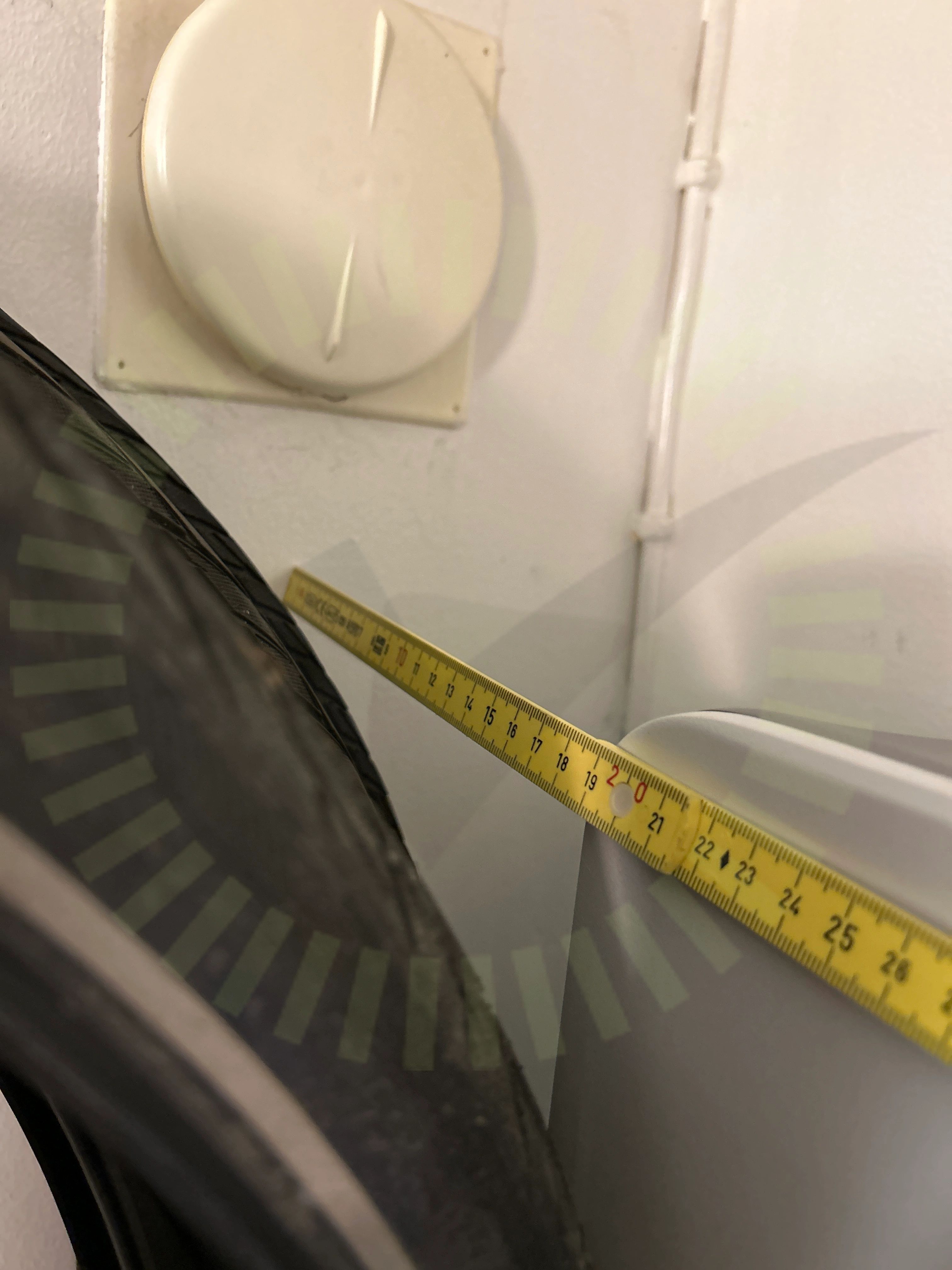

4.2 Avståndskrav
Inte godkändVäxelriktaren sitter för nära tak och vägg
SH5.0_6.0_8.0_10RT-UEN-Ver19-202210, Sida 34.

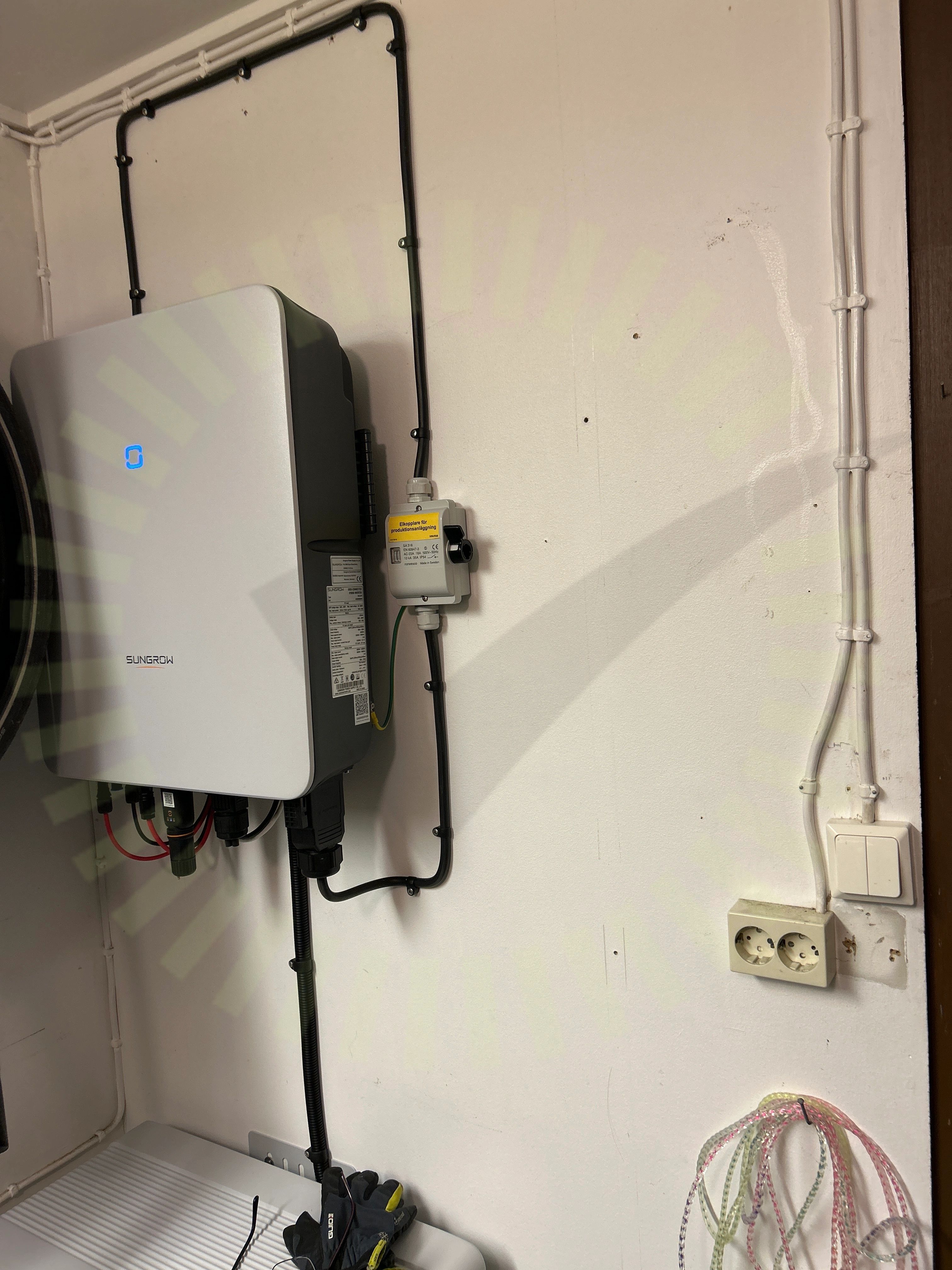

4.3 Bakomliggande material
Inte godkändVäxelriktaren är uppskruvad på brännbart material
SH5.0_6.0_8.0_10RT-UEN-Ver19-202210, Sida 33.
4.4 Varning för likspänning
Inte godkändMärkning saknas
SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6
Godkända kontrollpunkter
27/31AC BöjradieAC FörläggningAC GenomföringarAC Skador på kabelAnslutningAvtalDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanFörskruvningar och anslutningarHuvudsäkringInformering av solcellerInfästning av växelriktareJordning av chassiKabelLedare fastspändaMiljökravMärkningMätprotokoll DCSträngschemaSäkringTillförlitligt fästVarning för backspänningVinkelVäxelriktarens kontakter
Säkerhetsbrytare AC
Anmärkningar
1/6

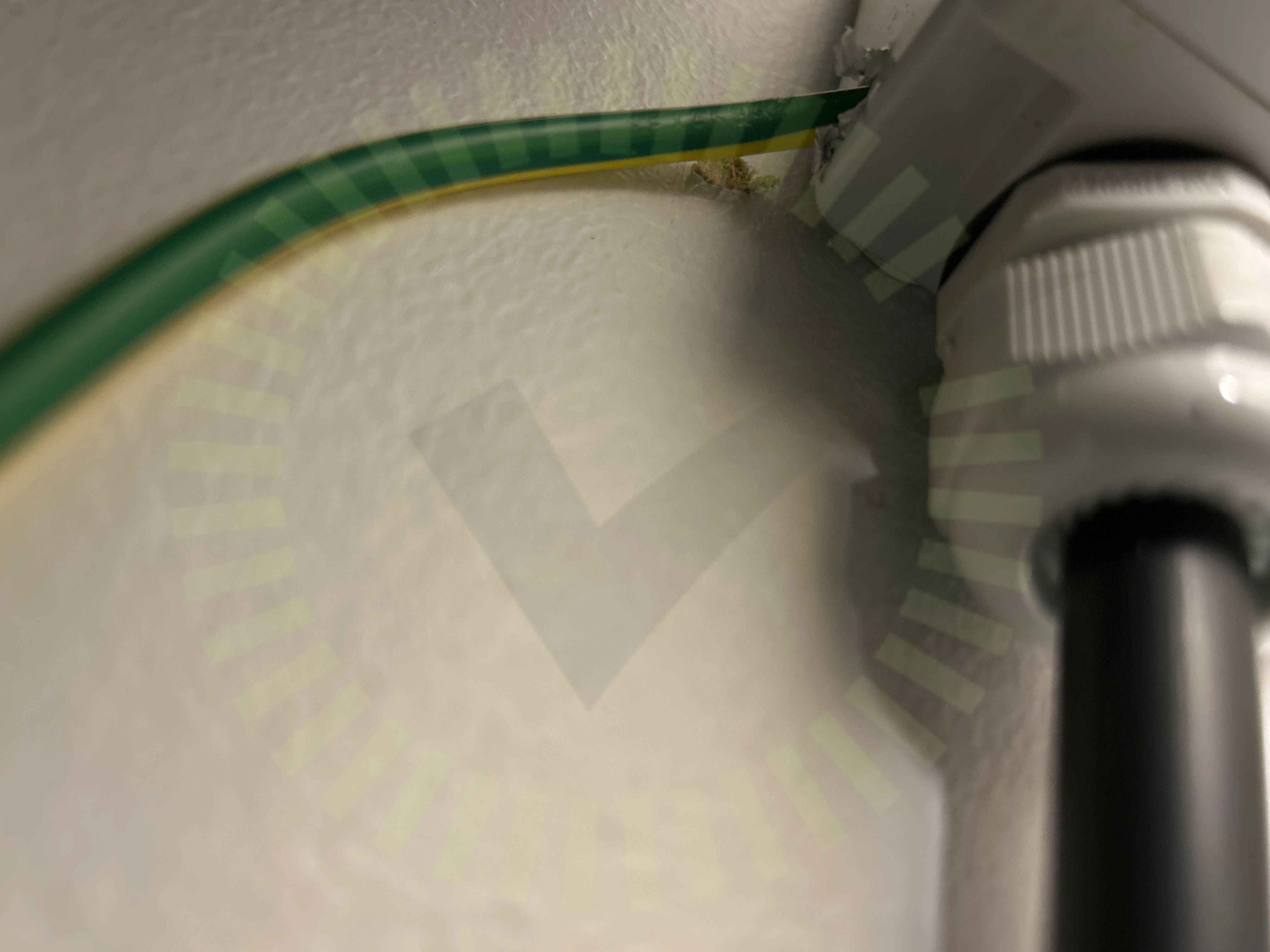

5.1 Förskruvningar
Inte godkändHål är borrat utan förskruvning. Dragavlastning saknas.
SS 436 40 00 (522.6.4)
Godkända kontrollpunkter
5/6BöjradieEgenskaperInfästningPlaceringRakt monterad
Säkerhetsbrytare DC
Anmärkningar
1/66.1 Förskruvningar
RekommendationFukt finns i arbetsbrytaren ( rekommenderar att montera förskruvningarna neråt eller i nedre kant)
SS 436 40 00 (522.6.4)
Godkända kontrollpunkter
5/6BöjradieEgenskaperInfästningPlaceringRakt monterad
