Besiktningsrapport
9.9
Installation genom
Veosol Energi AB
Datum
17 maj 2024
Ort
Örebro, Örebro län
Ändklämmor
Kabeluppfästning
Skenskarvar
98% godkända
2% ej godkända
Om installationen
Paneler
Longi: LR5-54HIH 395~415M
Paneler
Longi: LR5-54HIH 395~415M
Paneler
Longi: LR5-54HIH 395~415M
Optimerare
Huawei: SUN2000-450W-P
Optimerare
Huawei: SUN2000-450W-P
Montagesystem
CC90- UNUM Betongpannor
Montagesystem
Nordmount: Plåttak
Montagesystem
Nordmount: Plåttak
Växelriktare
Huawei: SUN2000-(3-10KTL)-M1
Tillbehör
Säkerhetsbrytare AC
Tillbehör
Undercentral
Installerad av Veosol Energi AB som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7
Anslutningar i brytare
Egenskaper
Identifiering
Infästning
Kabelinföringar
Placering Säkerhetsbrytare
Skada vid brytare
Tak 1, CC90- UNUM Betongpannor
Anmärkningar
1/25

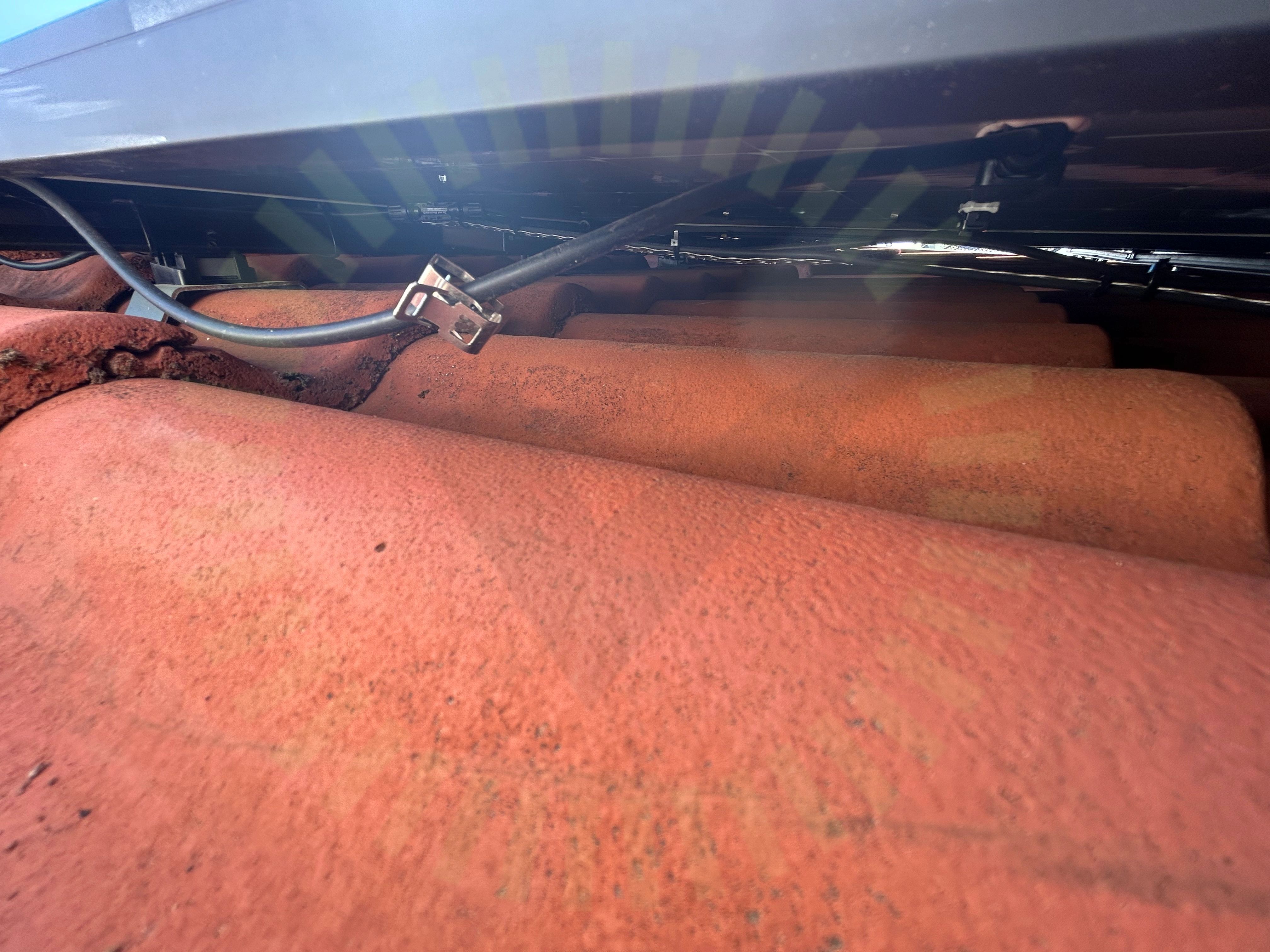

3.1 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd, clips har släppt från panelramen.
SS 436 40 00 (712.522.101)
Godkända kontrollpunkter
24/25
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Klämmans orientering
Klämmans placering i skena
Läktinfästning
Mittklämmor skruv
Optimerarfäste
Skada på klämmor
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas infästning skruvade
Skenornas överhäng
Skenskarvar
Säkerhetsavstånd
Takkrokarnas CC
Takkrokarnas CC skenstart
Takkrokstyper
Termisk brytpunkt skenor
Underliggande takpanna
Väderbeständigt material
Ändklämmor
Tak 1, Huawei: SUN2000-450W-P
Godkända kontrollpunkter
9/9
Antal optimerare
Avstånd närliggande objekt
Avstånd till växelriktare
DC Kontakter
Dragavlastade
Fastsäkring av optimerare
Max total effekt
Mätvärde optimerad sträng
Strängdesign för SUN2000-M1
Tak 1, Longi: LR5-54HIH 395~415M
Godkända kontrollpunkter
15/15
Avstånd till tak
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Förläggning DC kontakter
Klämmornas placering
Kontaktdon
Kopplingslåda böjradie
Mellanrum
Panelkablagets böjradie
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Tak 2, Longi: LR5-54HIH 395~415M
Godkända kontrollpunkter
16/16
Avstånd till tak
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Förläggning DC kontakter
Klämmornas placering
Kontaktdon
Kopplingslåda böjradie
Mellanrum
Panelkablagets böjradie
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Överlappning
Tak 2, Nordmount: Plåttak
Anmärkningar
2/19

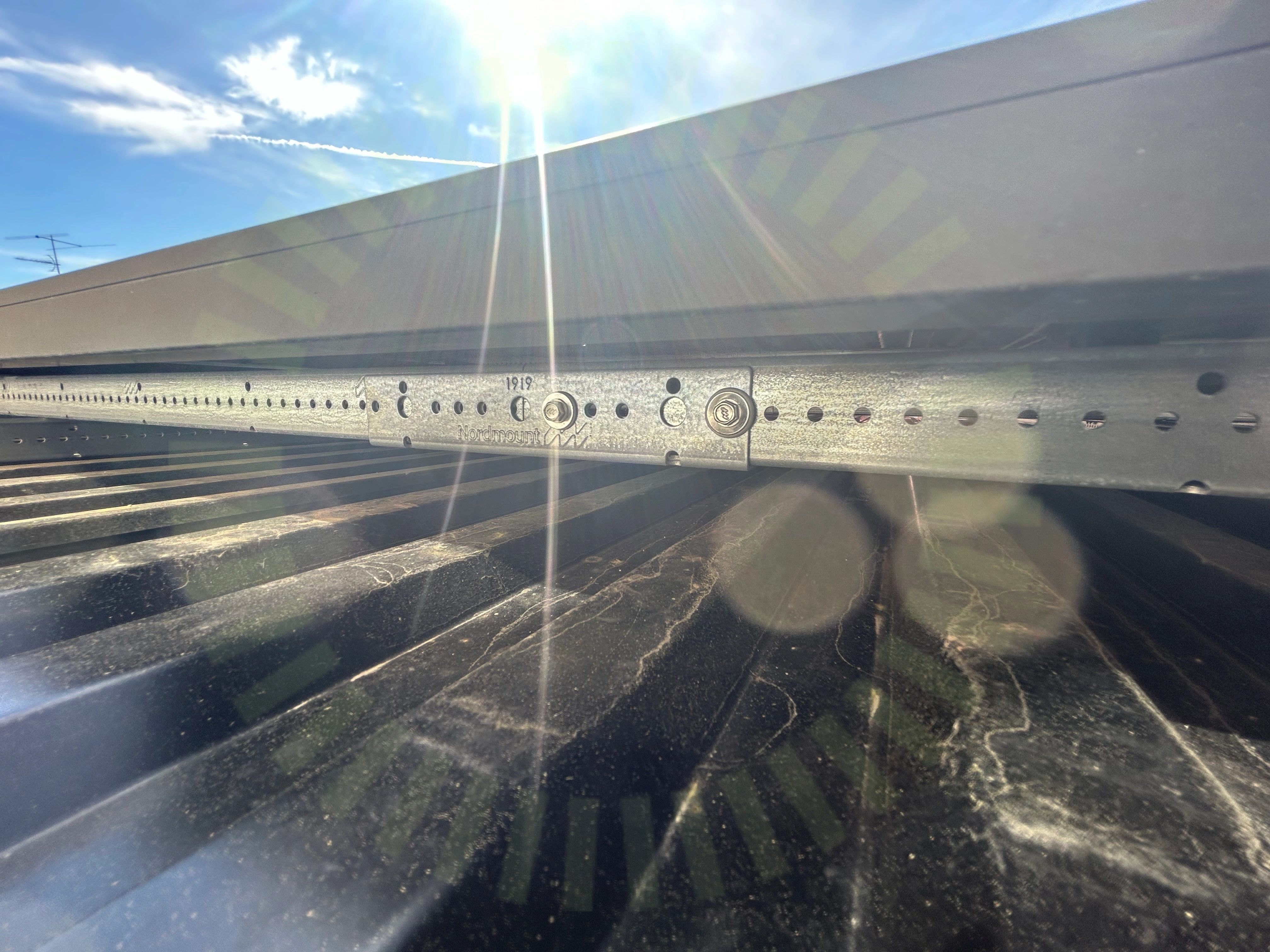

7.1 Skenskarvar
Inte godkänd
Skruvar saknas för skenskarv.
7.2 Ändklämmor
Inte godkänd
Ändklämma ligger inte emot panelens ram.
Nordmount: Monteringsanvisning Plåttak Version 1 - 230309, Sida 3
Godkända kontrollpunkter
17/19
CC mått Infästning
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämmans placering i skena
Klämmornas överlappning
Krav på tak
Mittklämmor
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Snö- och Vindlastberäkning
Säkerhetsavstånd
Väderbeständigt material
Tak 3, Huawei: SUN2000-450W-P
Godkända kontrollpunkter
9/9
Antal optimerare
Avstånd närliggande objekt
Avstånd till växelriktare
DC Kontakter
Dragavlastade
Fastsäkring av optimerare
Max total effekt
Mätvärde optimerad sträng
Strängdesign för SUN2000-M1
Tak 3, Longi: LR5-54HIH 395~415M
Godkända kontrollpunkter
16/16
Avstånd till tak
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Förläggning DC kontakter
Klämmornas placering
Kontaktdon
Kopplingslåda böjradie
Mellanrum
Panelkablagets böjradie
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Överlappning
Tak 3, Nordmount: Plåttak
Godkända kontrollpunkter
18/18
CC mått Infästning
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämmans placering i skena
Klämmornas överlappning
Krav på tak
Mittklämmor
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Snö- och Vindlastberäkning
Säkerhetsavstånd
Väderbeständigt material
Ändklämmor
Undercentral
Godkända kontrollpunkter
7/7
Femledarsystem
Infästning
IP-Klassning
Kabelinföringar
PEN-ledare
Placering
Skydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Godkända kontrollpunkter
36/36
AC anslutning växelriktare
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Avstånd närliggande objekt
Avstånd till hav
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Kontakter anslutning
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Ventilation
Väderbeständigt material
Växelriktarens IP klassning
