Institutet för Solenergikvalitet

Besiktningsrapport

9.0
x

Installation genom

EGEN ENERGI AB

Datum

27 februari 2024

Ort

Billeberga, Skåne län
Skenornas infästning
Kontaktdon
Stress på kontakter
95% godkända5% ej godkända

Om installationen

PanelerTrina: TSM-DE09R.05
MontagesystemK2: Single Rail HangerBolt CR
MontagesystemESDEC: Flatfix Fusion Single
VäxelriktareGroWatt: MID (11-30)KTL3-XH
BatteriGrowatt: APX HV Battery System S2
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
TillbehörSmartmätare: EASTRON: SDM630
EGEN ENERGI AB

Installerad av EGEN ENERGI AB som har ett högt snittbetyg på 9.2 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar för ena DC strängen saknas.

Godkända kontrollpunkter

2/3
AvtalSträngschema

Batteri

Godkända kontrollpunkter

15/15
Avstånd närliggande objektBatteri PEDC anslutning batterimodulDC anslutning växelriktareFastsäkring av produktLutningSammansättning av komponenterSignalkabel batterikomponenterSignalkabel växelriktareSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, K2: Single Rail HangerBolt CR

Anmärkningar

2/26
Kabeluppfästning

4.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

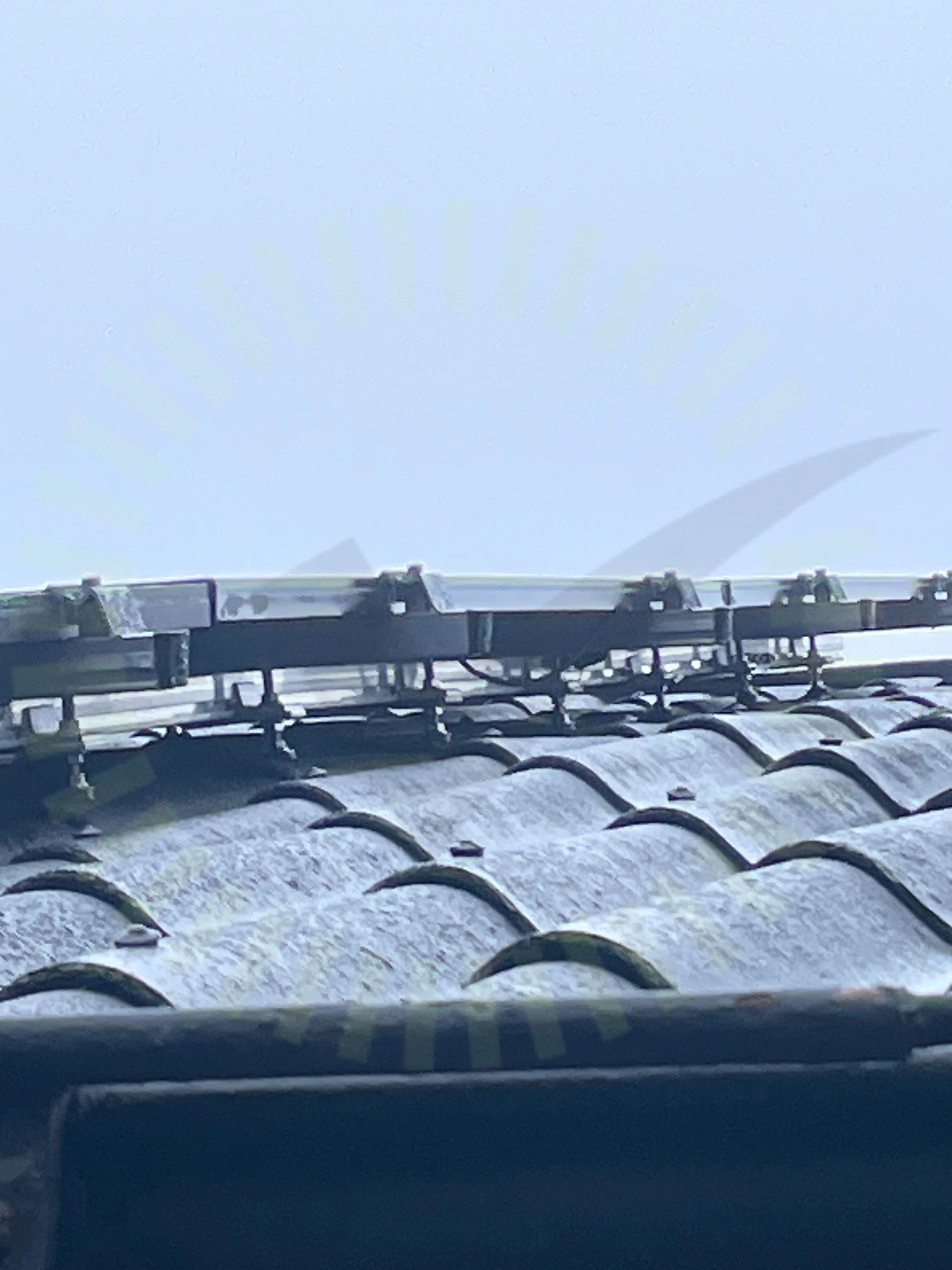

Skenornas infästning

4.2 Skenornas infästning

Inte godkänd

Adapterplatta felaktigt monterad.

HangerBolt CR assembly-en, Sida 10

Godkända kontrollpunkter

24/26
DC kabel förläggningFrämmande materialFörborrning takFörborrning takstolFöremål mellan skena och panelramInfästning StockskruvKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPlaceringSkadorSkenans utstick för klämmaSkenornas infästning korslagerSkenornas överhängSkenornas överhäng korslagerSkenors avstånd till varandra korslagerSkenskarvarSkenskarvar korslagerSnö- och VindlastberäkningStockskruv infästning CCTakets lutningTätningVäderbeständigt materialÄndklämmor

Tak 1, Trina: TSM-DE09R.05

Anmärkningar

1/15

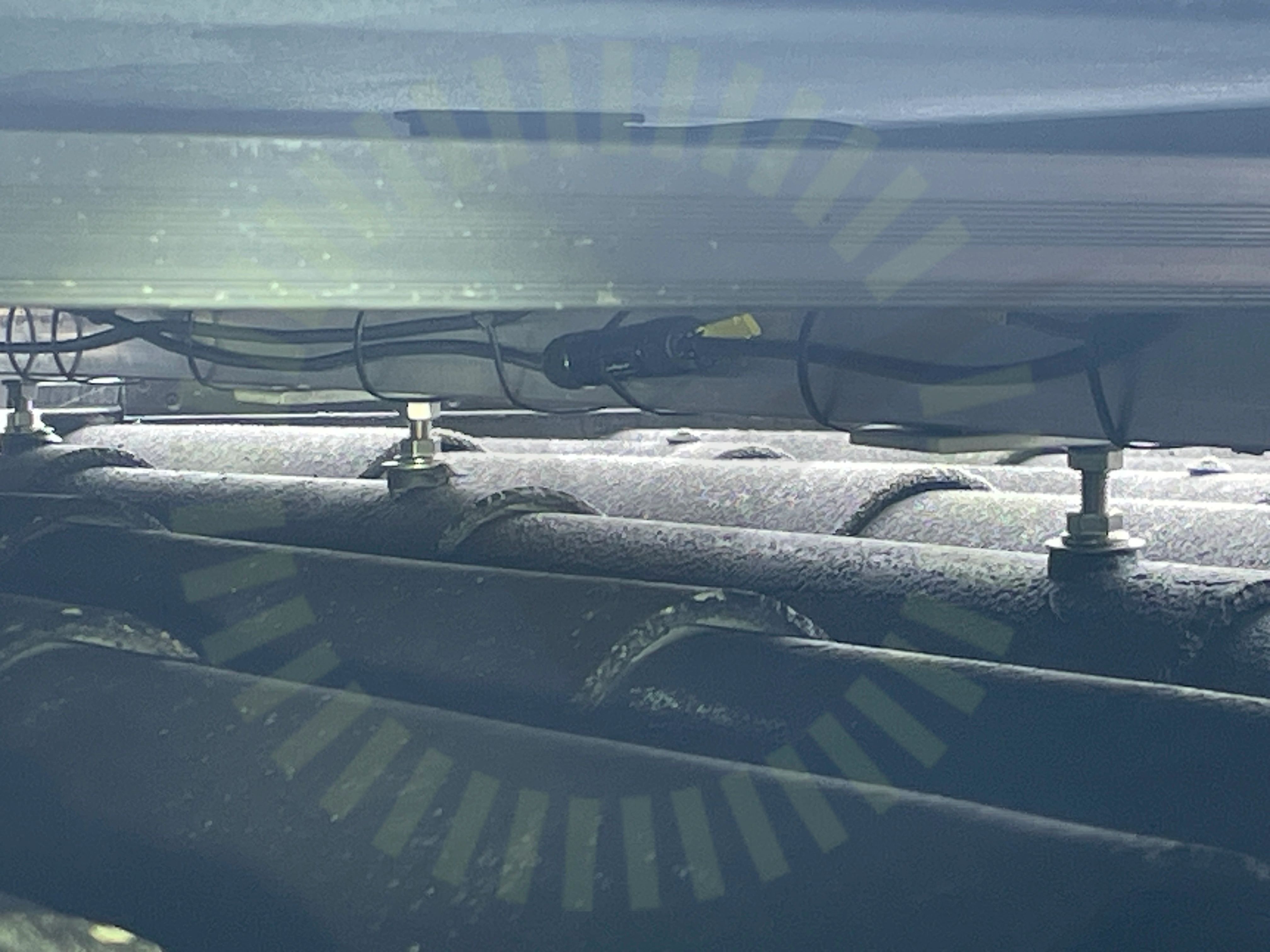

Kontaktdon

5.1 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Godkända kontrollpunkter

14/15
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 2, ESDEC: Flatfix Fusion Single

Anmärkningar

2/18

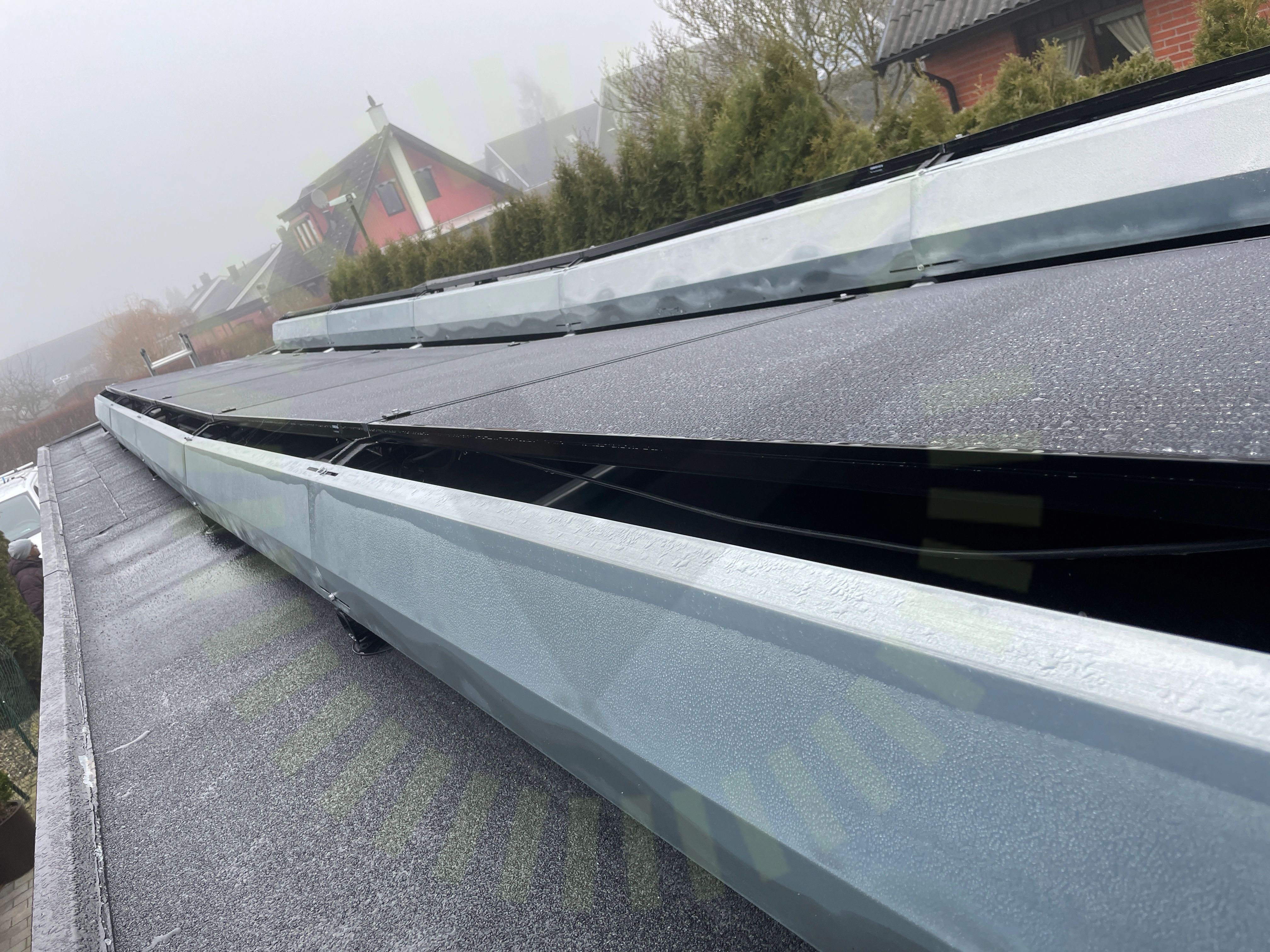

Kabeluppfästning

6.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)

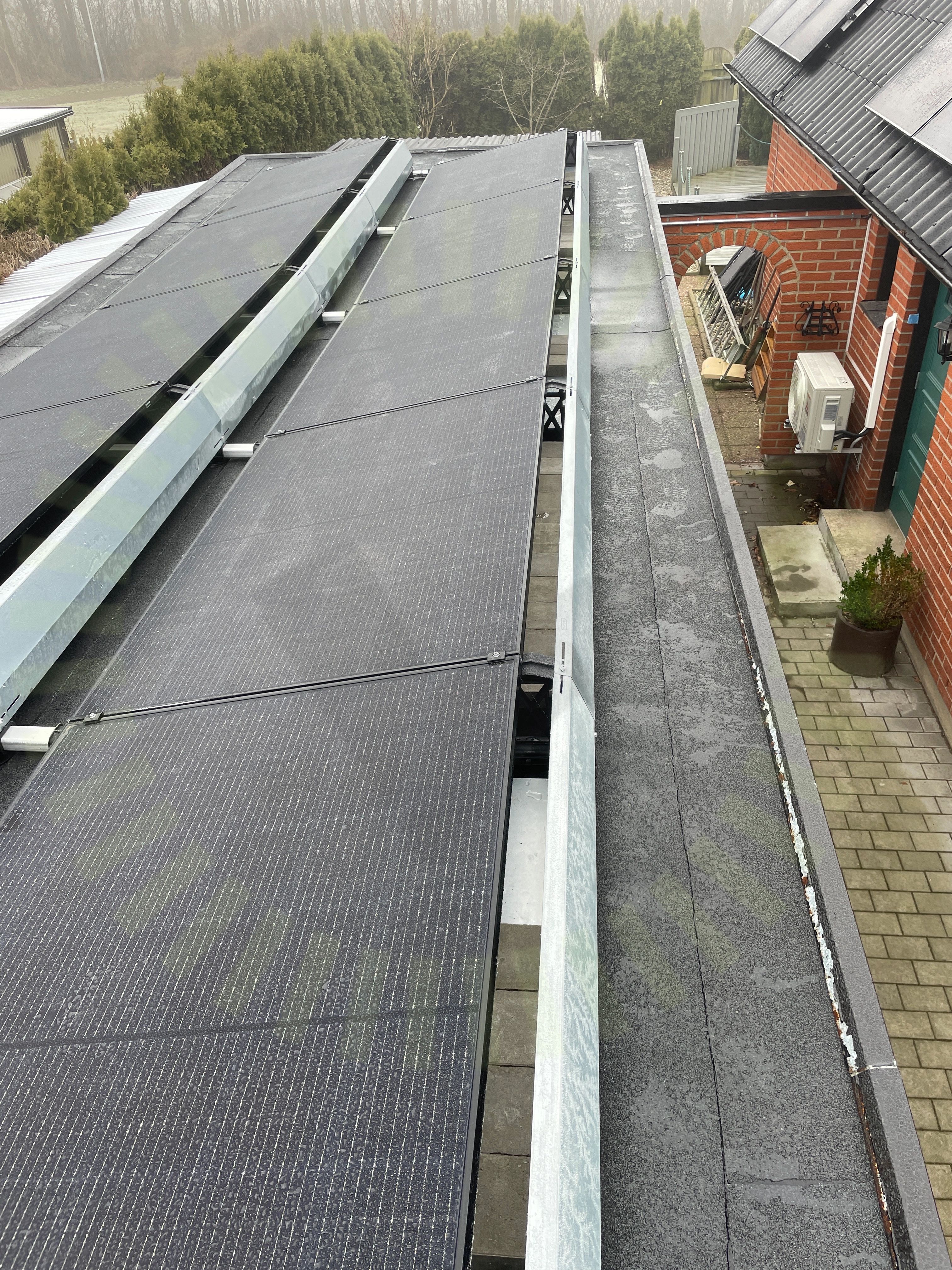

Viktfördelning

6.2 Viktfördelning

Inte godkänd

Ballastvikten är inte placerad så som det anges i lastberäkningen.

Snö- och vindlastberäkning

Godkända kontrollpunkter

16/18
Ballast tillförlitligt lagdaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorMittklämmorPlacering ballastplåtarSkadorSkenornas infästningSkydd under baselementSnö- och VindlastberäkningSäkerhetsavståndTakets lutningVindavvisareVäderbeständigt materialÄndklämmor

Tak 2, Trina: TSM-DE09R.05

Anmärkningar

1/15

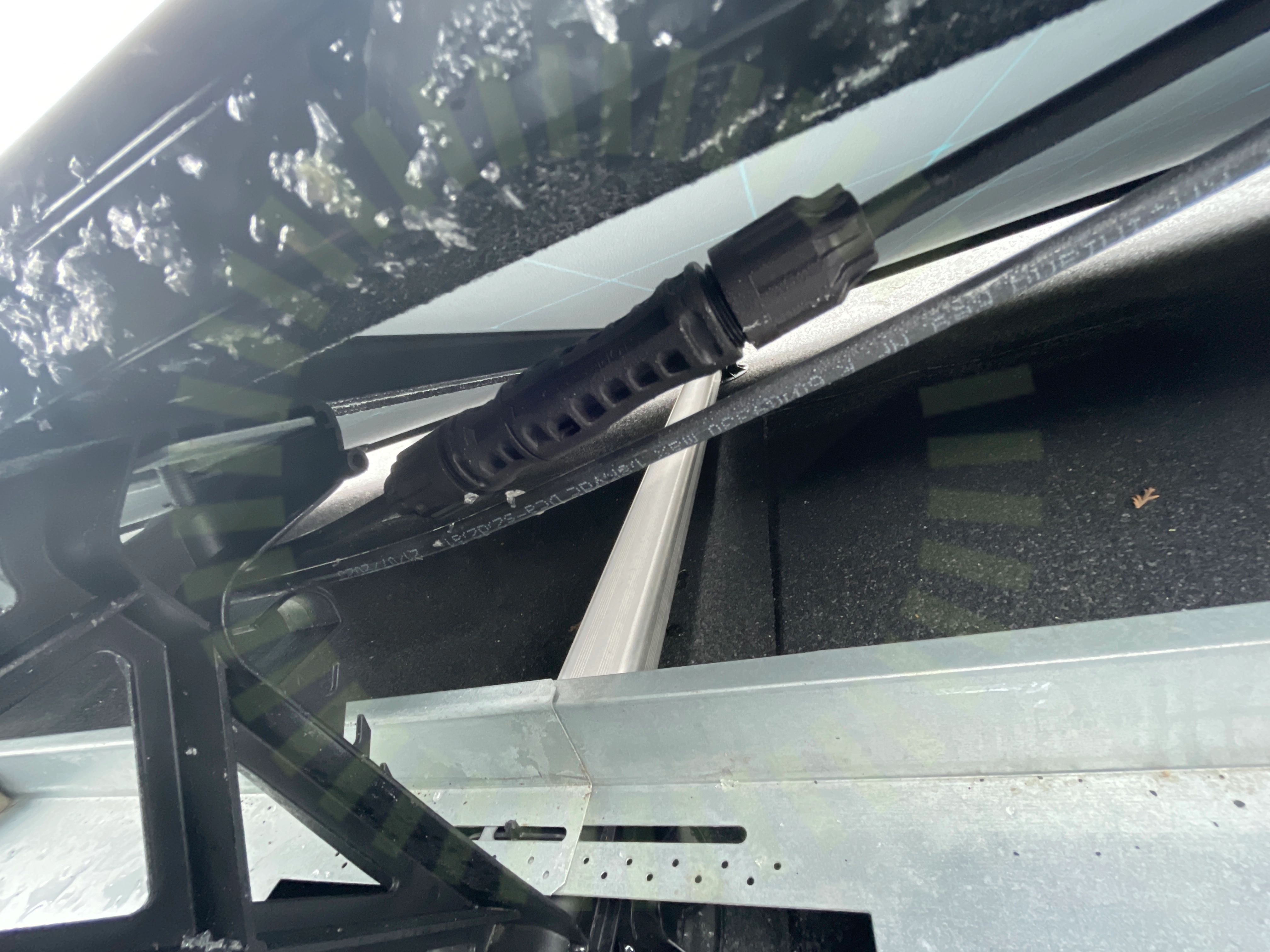

Stress på kontakter

7.1 Stress på kontakter

Inte godkänd

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

14/15
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramSträngförläggning

Undercentral

Godkända kontrollpunkter

6/6
FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/37

10.1 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

SS 436 40 00 (312.2.1.2 / 512.1.2)

Godkända kontrollpunkter

36/37
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantSmartmätareStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
