Institutet för Solenergikvalitet

Besiktningsrapport

8.9
x

Installation genom

Söderens

Datum

6 september 2023

Ort

Olofstorp, Västra Götalands län
Jordning av chassi
Ändklämmor
Råspontsinfästning
90% godkända10% ej godkända

Om installationen

PanelerTrina: TSM-XXXNEG9.28
MontagesystemVan Der Valk: Strongline Heavy Duty roof hook
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
Söderens

Installerad av Söderens som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Tak 1, Trina: TSM-XXXNEG9.28

Godkända kontrollpunkter

14/15
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/15
Strängförläggning

Tak 1, Van Der Valk: Strongline Heavy Duty roof hook

Anmärkningar

4/26
Kabeluppfästning

3.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

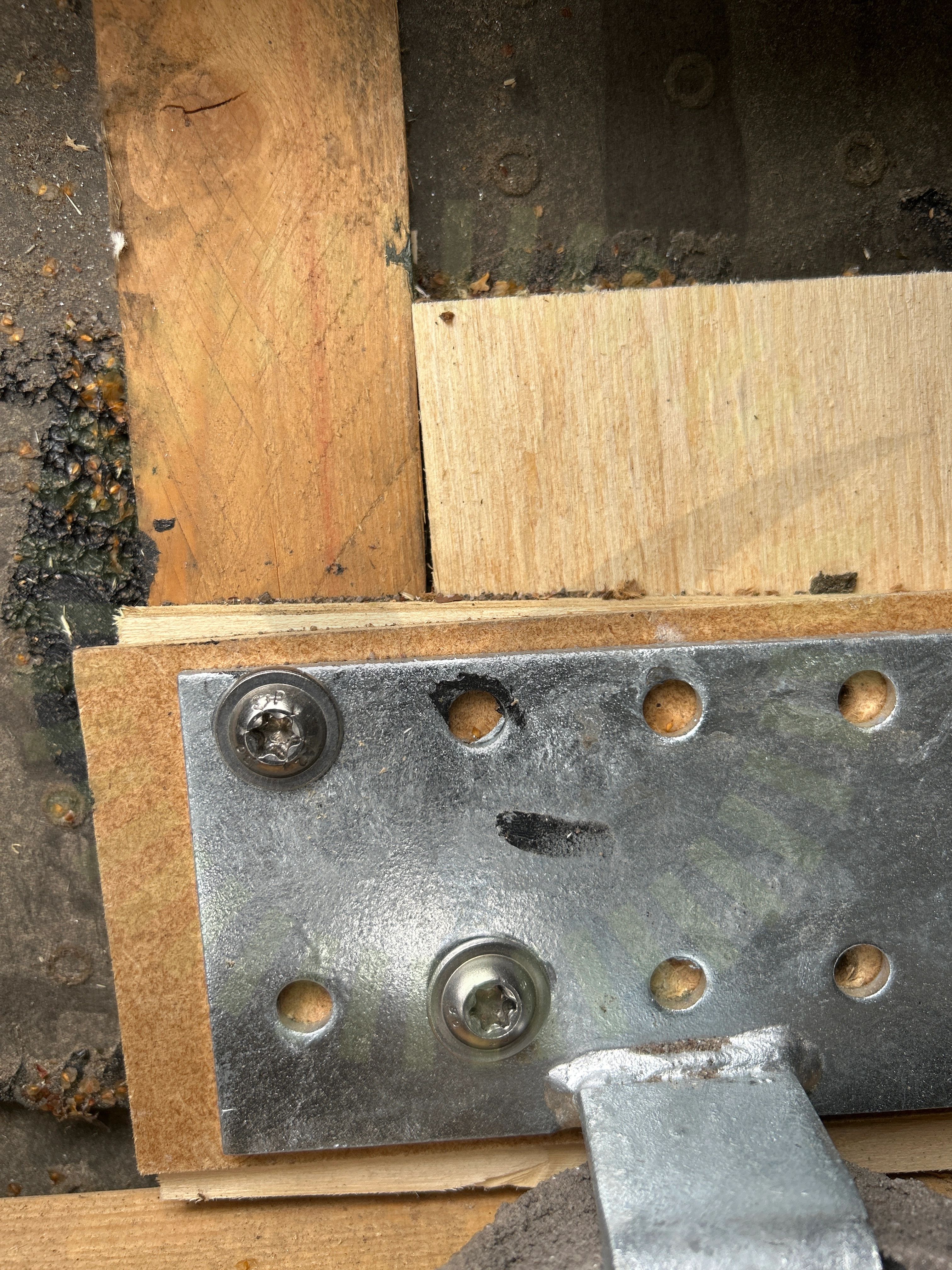

Råspontsinfästning

3.2 Råspontsinfästning

Inte godkänd

Undertakets dimensioner uppfyller inte tillverkarens krav för infästning utanför takstol.

Datablad Strongline Heavy Duty Takkrok, Sida 2
Råspontsinfästning distans

3.3 Råspontsinfästning distans

Inte godkänd

Virke använt som distans till takkrok är inte c24 klassat.

se-datablad-strongline-heavy-duty-takkrok, Sida. Tillverkarens anvisningar

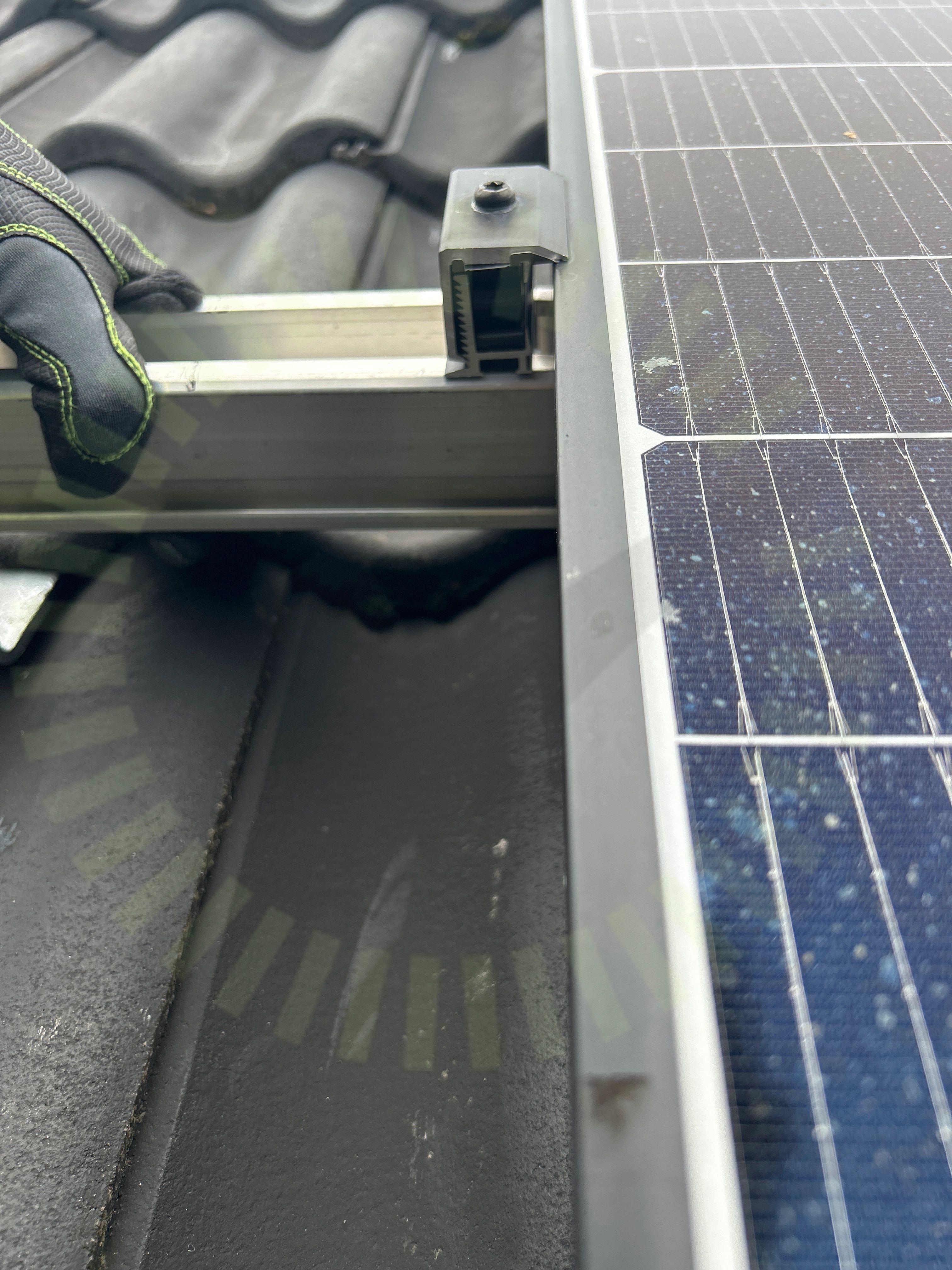

Ändklämmor

3.4 Ändklämmor

Inte godkänd

Panelens ändklämmor är inte korrekt monterade.

Installation manual – ValkPitched - roof tiles [Clamp] v1.4 sida 21-22

Godkända kontrollpunkter

21/26
Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämma över skarvKorslager: Skenornas infästningMittklämmorPanelramens höjdPlaceringSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakets lutningTakkrokarnas CCTakstolsinfästningUnderliggande takpannaVäderbeständigt material

Ej tillgängligt vid besiktning

1/26
Takgenomföring

Varselmärkning

Anmärkningar

1/5

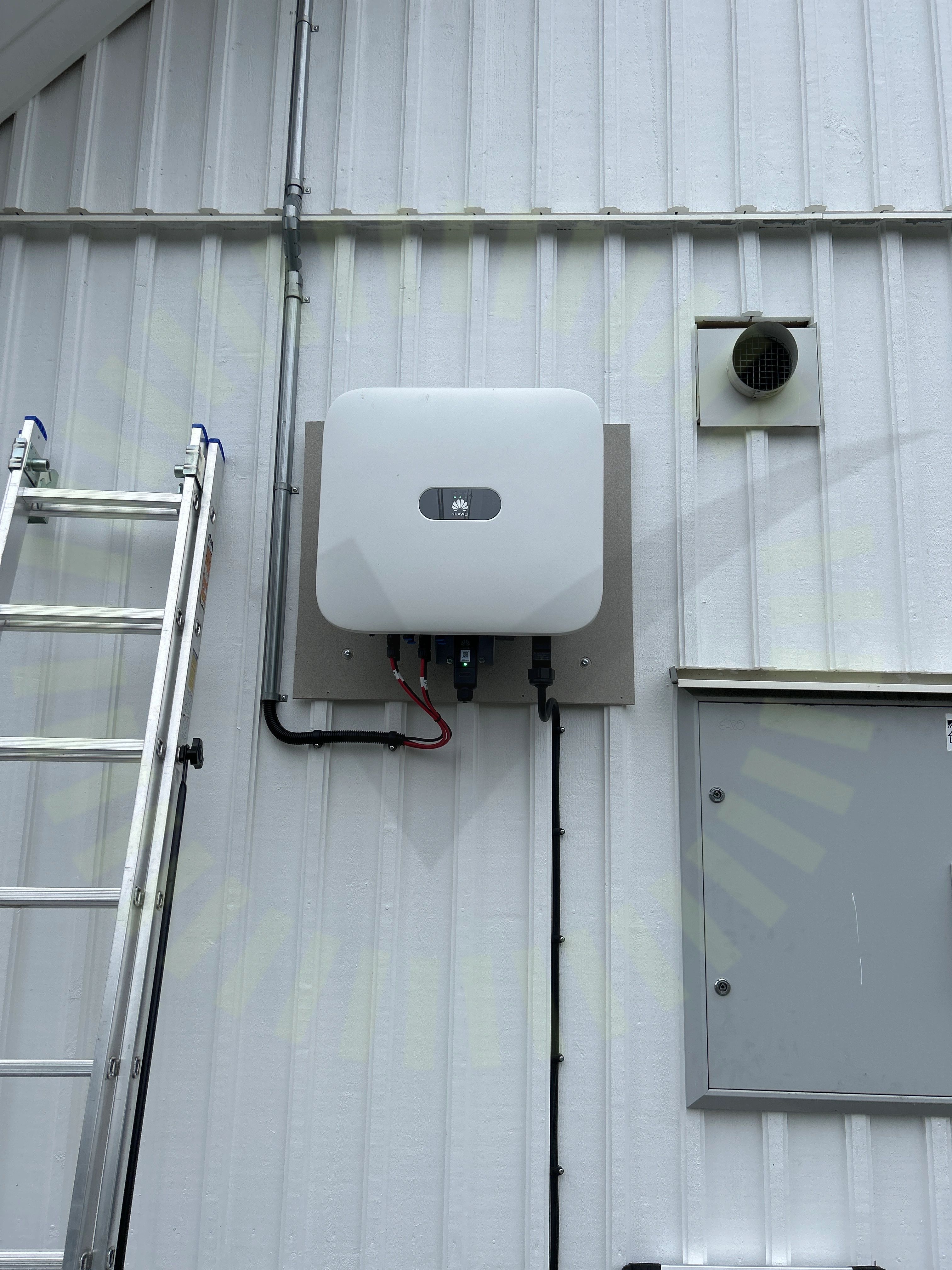

Varning för likspänning

4.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

4/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

2/35

5.1 Dubbel matning

Inte godkänd

Stigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

Jordning av chassi

5.2 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

https://support.huawei.com/enterprise/en/doc/EDOC1100150830/f40ded24/connecting-the-pe-cable

Godkända kontrollpunkter

32/35
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter förskruvningDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningKabeldimensioneringLedare anslutnaLikspänningskomponenterMärkningSkadat kablageSkarp kantStress på kontakterSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/35
Strängdesign
