Institutet för Solenergikvalitet

Besiktningsrapport

9.0
x

Installation genom

1KOMMA5°

Datum

1 februari 2023

Ort

Hisings Kärra, Västra Götalands län
Dragavlastade
Kabeluppfästning
Kapsling
91% godkända9% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-66HBB/-V
MontagesystemK2: SingleRail: CrossHook 3S
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
TillbehörSäkerhetsbrytare AC
1KOMMA5°

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

DMEGC: DM(XXX)M10-66HBB/-V

Anmärkningar

3/12
Dragavlastade

1.1 Dragavlastade

Inte godkänd

Kabel är ansträngd

SS 436 40 00 (522.8.3)
Höjdskillnad

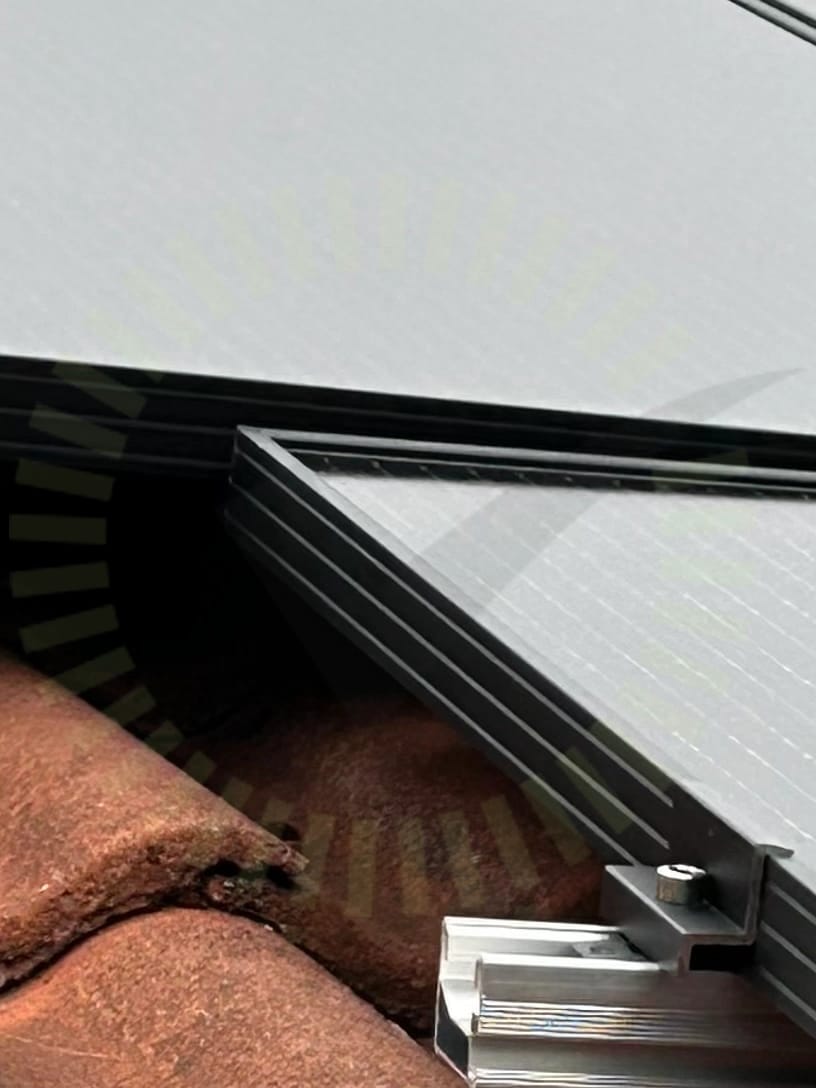

1.2 Höjdskillnad

Rekommendation

Höjd skillnad på panelerna

Skador

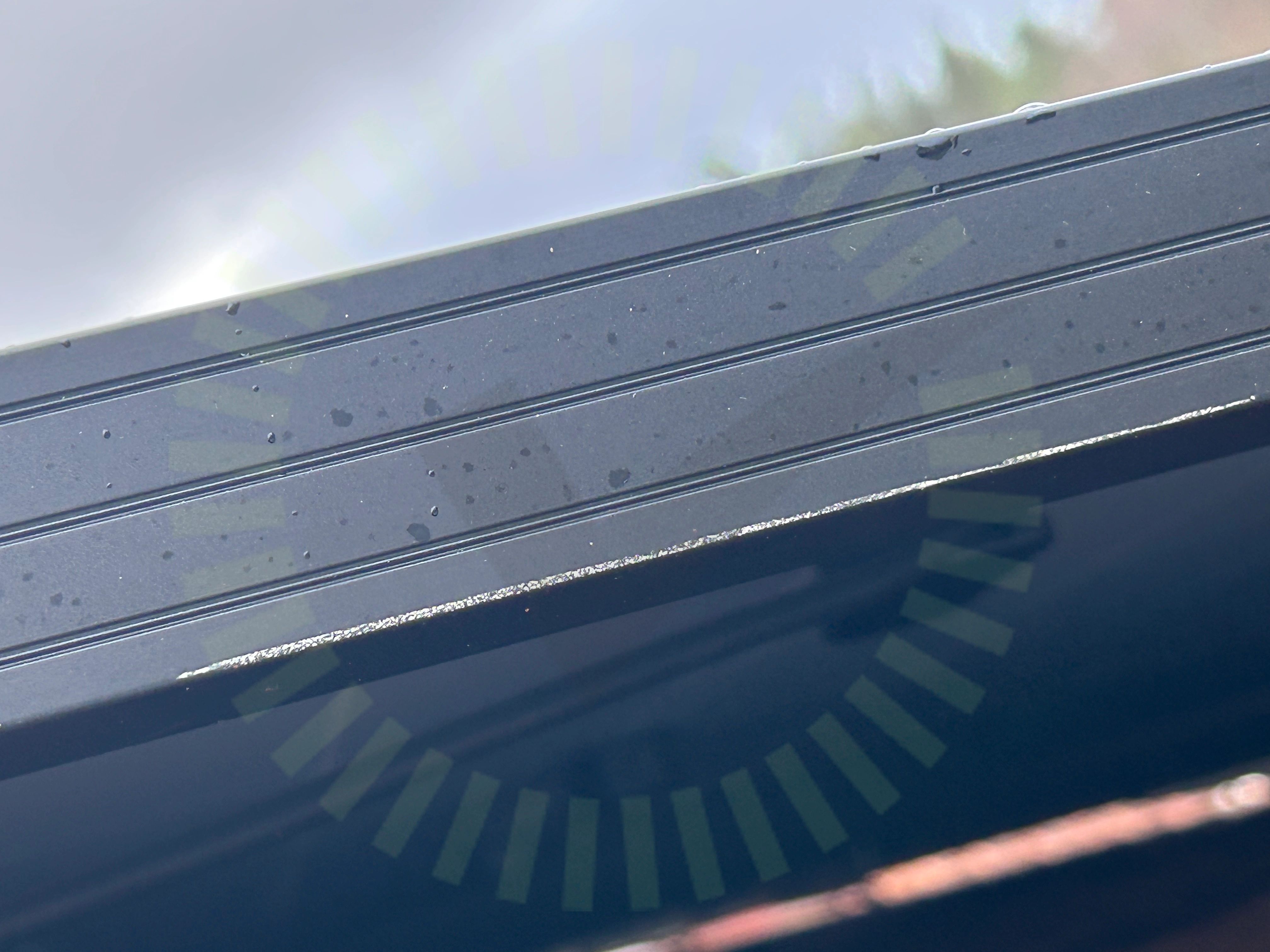

1.3 Skador

Rekommendation

Repor finns på panelerna

Tillverkarens montageanvisningar

Godkända kontrollpunkter

9/12
DräneringshålFästenas överlappningFästens placeringFörbindelse av kontakterFöremål BakstyckeKlämmornas storlekMellanrumSkuggaSträngförläggning

Huawei: SUN2000 (12-20KTL)-M2

Anmärkningar

3/32
Märkning

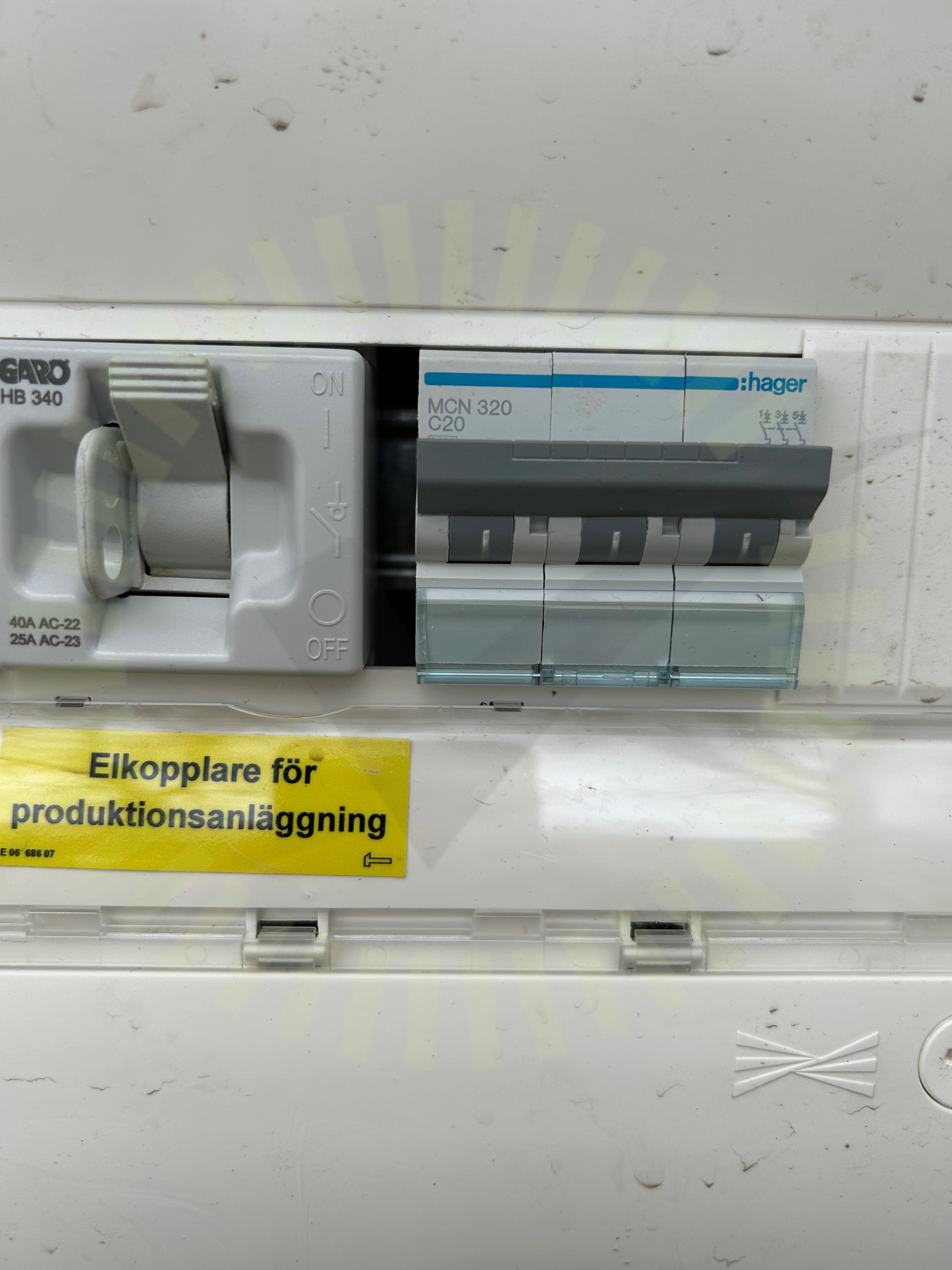

2.1 Märkning

Inte godkänd

Märk för säkring fattas

ELSÄK-FS 2022:1 (3 kap. 6 §)
PE

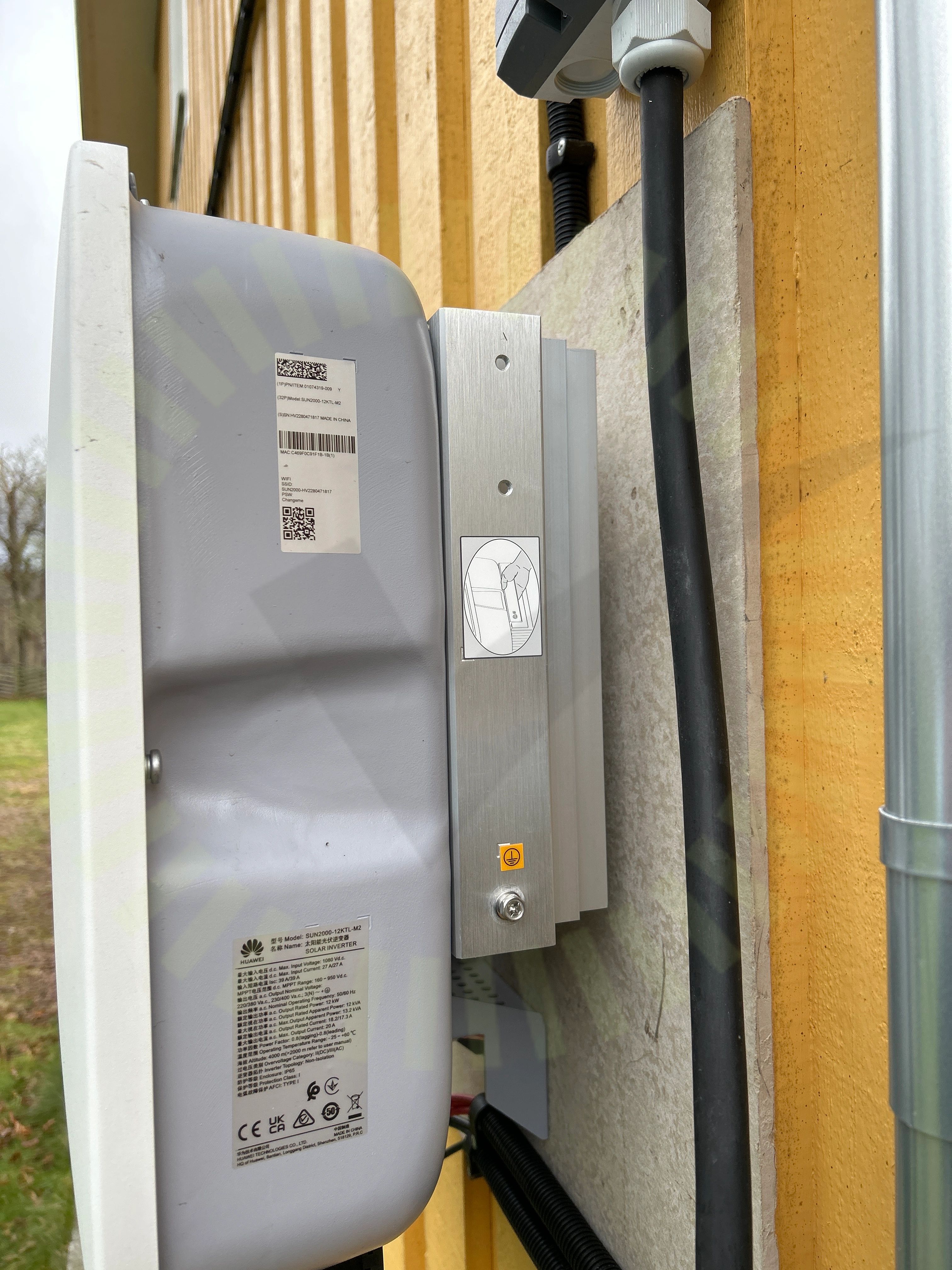

2.2 PE

Inte godkänd

Extern PE anslutning saknas.

Tillverkarens anvisningar
Tillförlitligt fäst

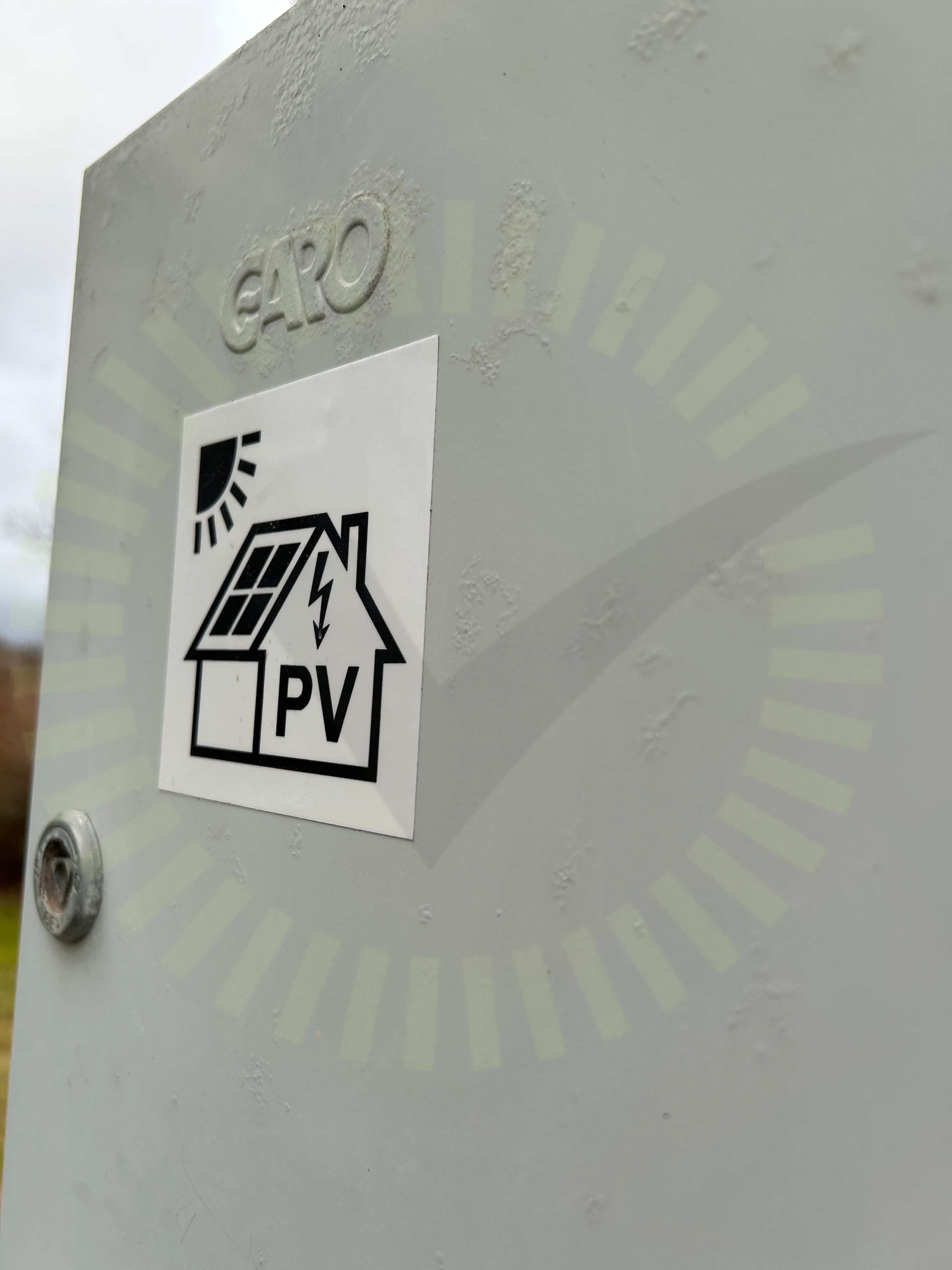

2.3 Tillförlitligt fäst

Inte godkänd

Dekal sitter för dåligt

Godkända kontrollpunkter

29/32
AC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAnslutningAvståndBrännbart underlagDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanDirekt solljusFastsäkring av produktFörskruvningHuvudsäkringInformering av solcellerInfästningKabelKontakterLedare fastspändaMätprotokoll DCSträngschemaSäkringUtrymmeVarning för backspänningVarning för likspänningVinkel

K2: SingleRail: CrossHook 3S

Anmärkningar

1/19
Kabeluppfästning

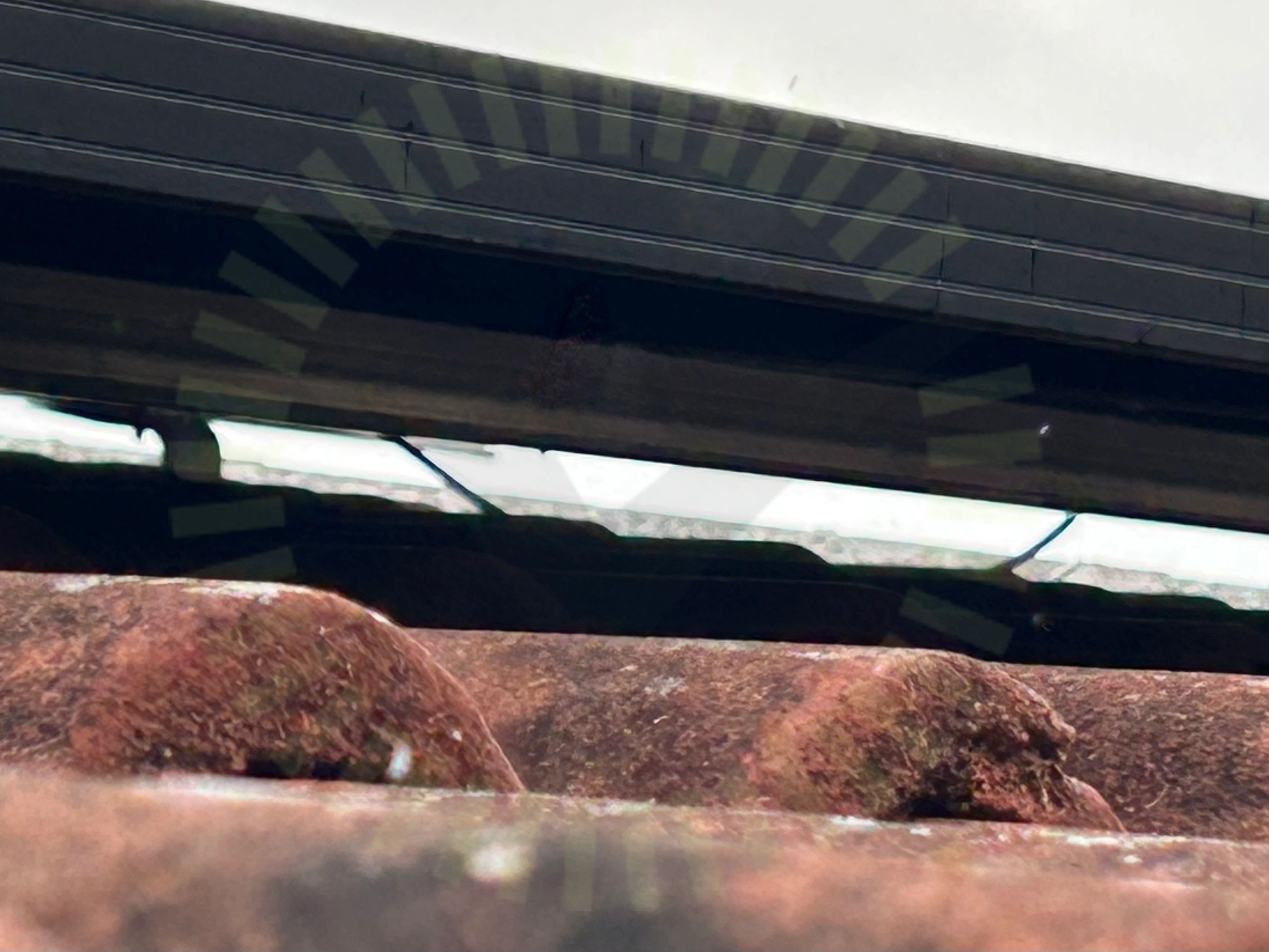

3.1 Kabeluppfästning

Inte godkänd

Lösa kablar under panelerna

SS 436 40 00 (712.521.101 och 522.8.4)

Godkända kontrollpunkter

18/19
Främmande materialFörutsättningarInfästningar i råspontInfästningarnas CC måttMittklämmorShimsSkadorSkarp kantSkenornas infästningSkenornas överhängSkenskarvarSkyddSlutklämmorSnö- och VindlastberäkningTakpannor under betongkrokTermisk brytpunktUrspårning av betongpannorVäderbeständigt material

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Växelriktare

Anmärkningar

1/1
Kapsling

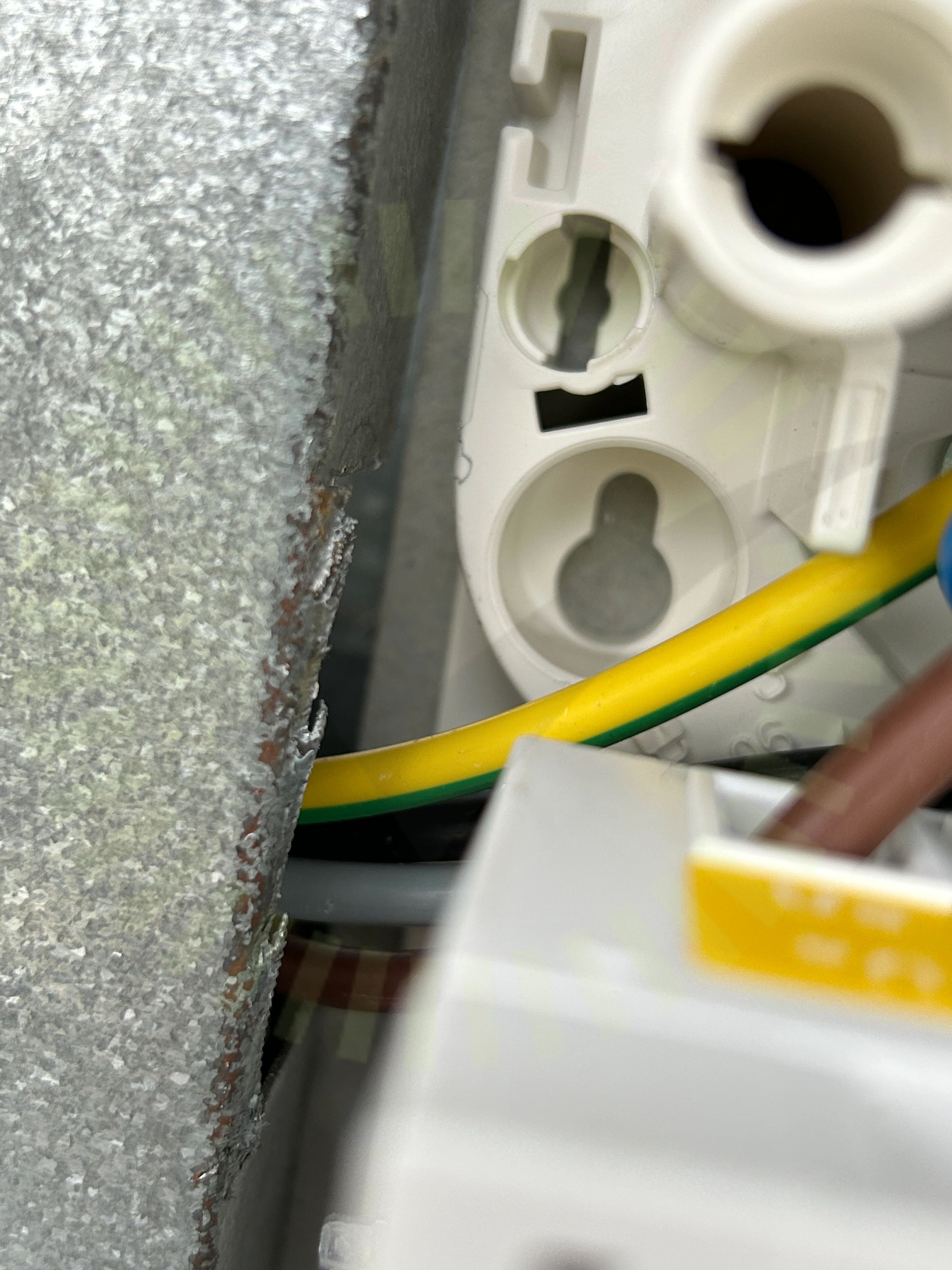

5.1 Kapsling

Inte godkänd

Vass och taggig stålkant
