Institutet för Solenergikvalitet

Besiktningsrapport

9.1
x

Installation genom

Svea Solar

Datum

18 september 2023

Ort

Älvsjö, Stockholms län
Klämmornas placering
Föremål mot bakstycke
Kontaktdon
92% godkända8% ej godkända

Om installationen

PanelerJA Solar: JAM54S31 (395-420) MR
MontagesystemESDEC Lutande Panntak
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
TillbehörSäkerhetsbrytare AC
Svea Solar

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Säkerhetsbrytare AC

Anmärkningar

1/7

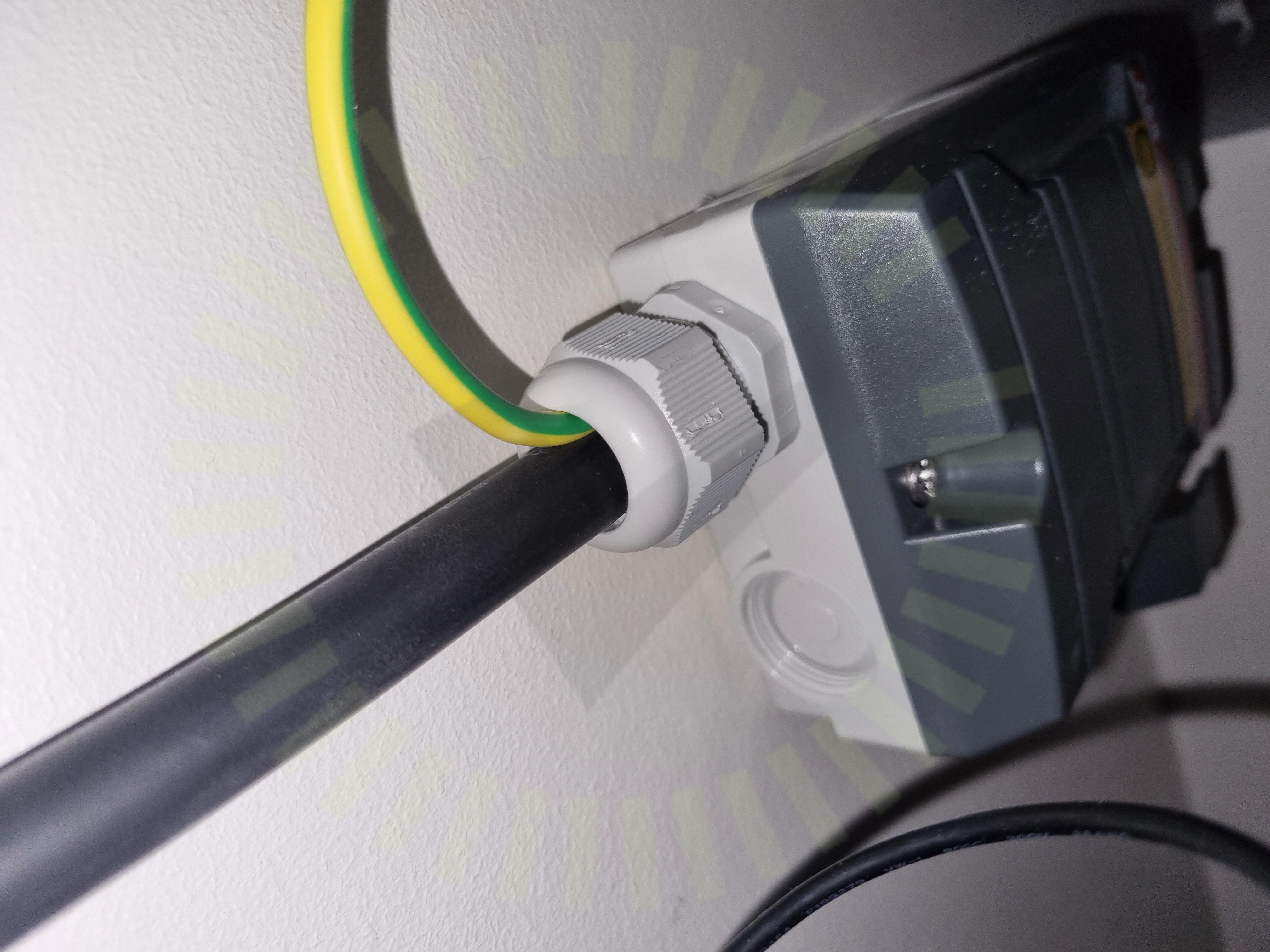

Förskruvningar

2.1 Förskruvningar

Inte godkänd

Förskruvning avsedd för en kabel har två kablar i sig.

Godkända kontrollpunkter

6/7
AnslutningBöjradieEgenskaperInfästningPlaceringYttre påverkan

Tak 1, ESDEC Lutande Panntak

Anmärkningar

1/26
Skenornas överhäng

3.1 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

Godkända kontrollpunkter

24/26
DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/26
Takgenomföring

Tak 1, JA Solar: JAM54S31 (395-420) MR

Anmärkningar

4/17

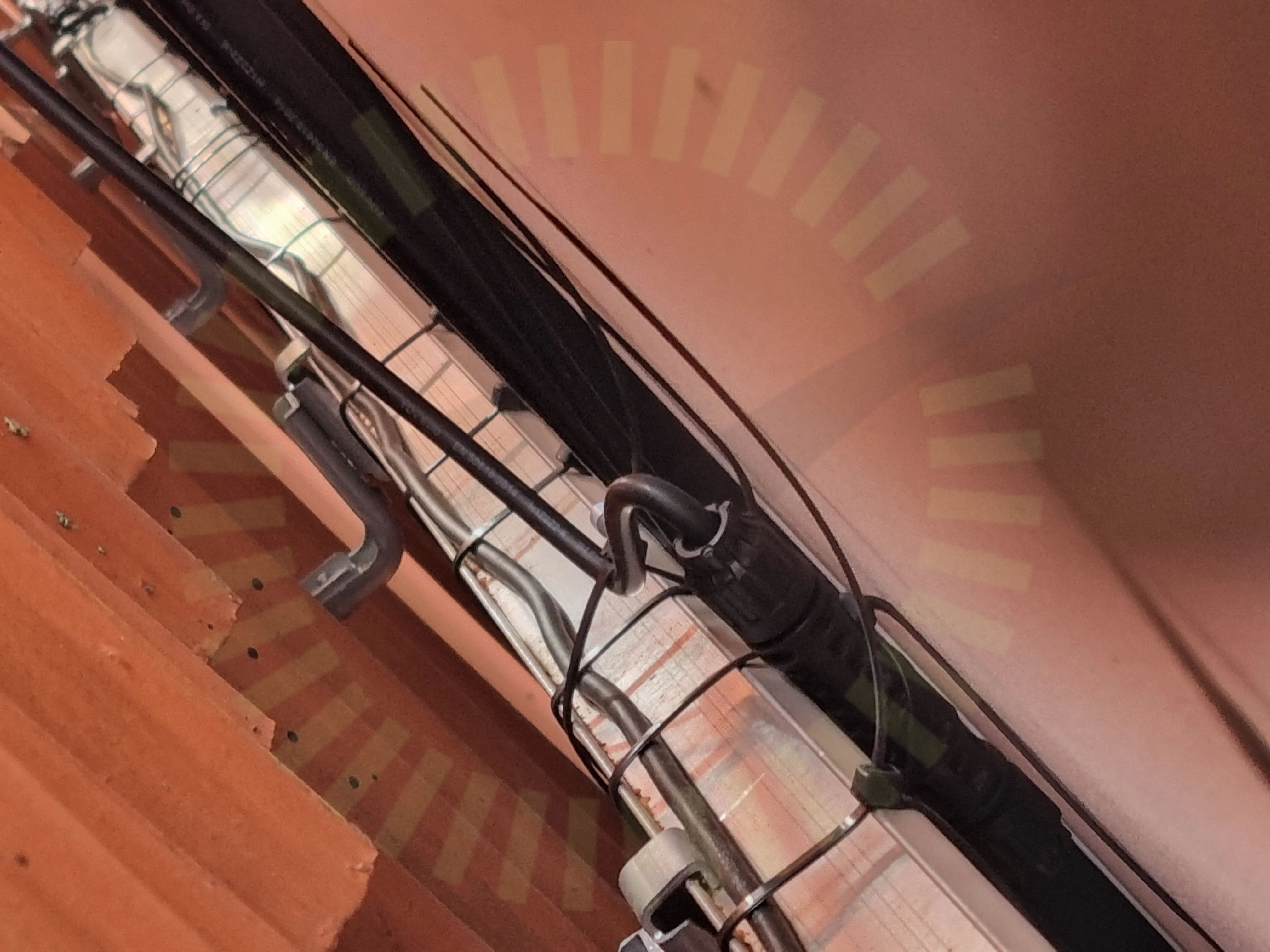

Panelkablagets böjradie

4.1 Panelkablagets böjradie

Inte godkänd

Panalernas kablar har en för skarp böjradie.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 10

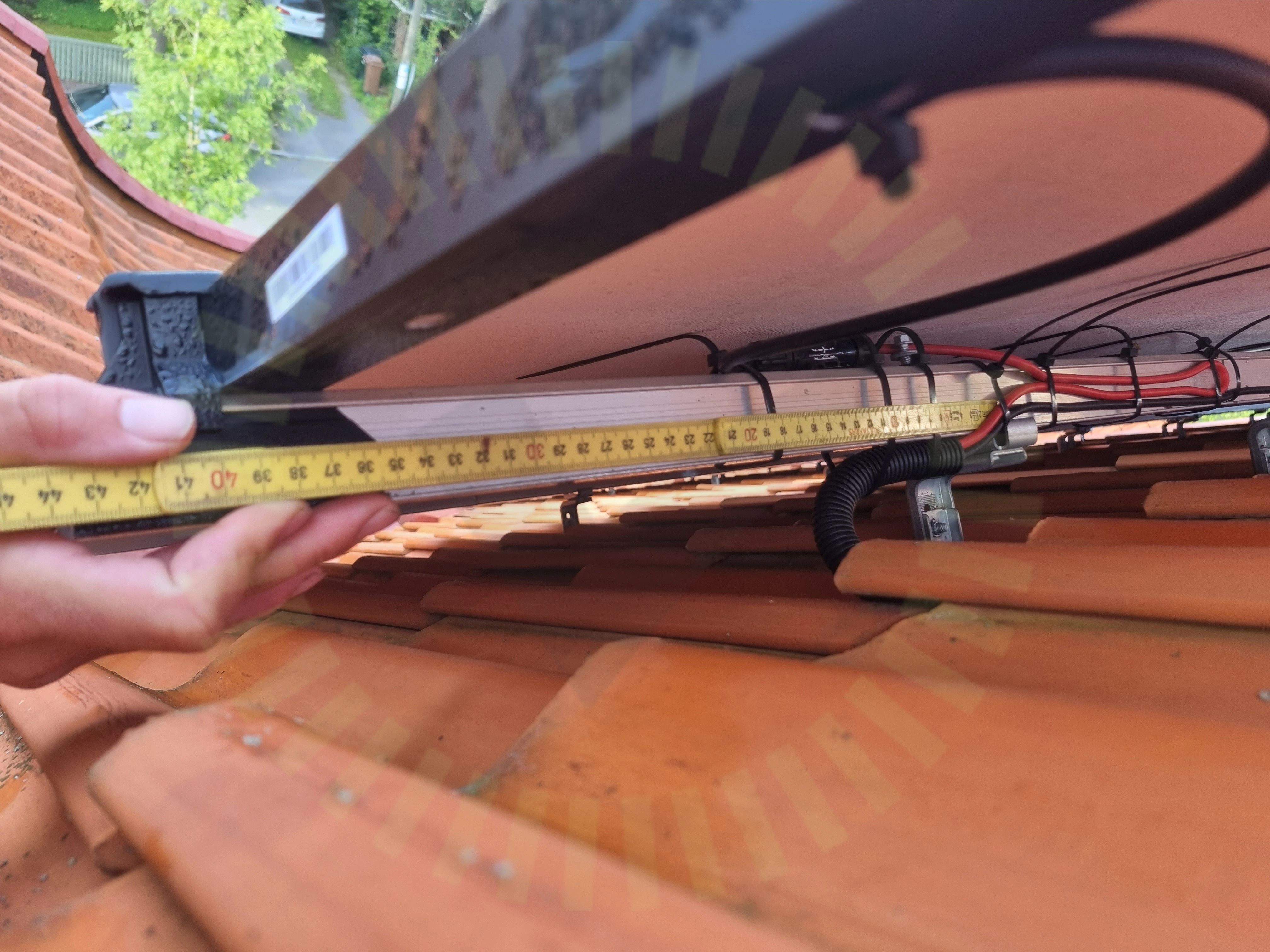

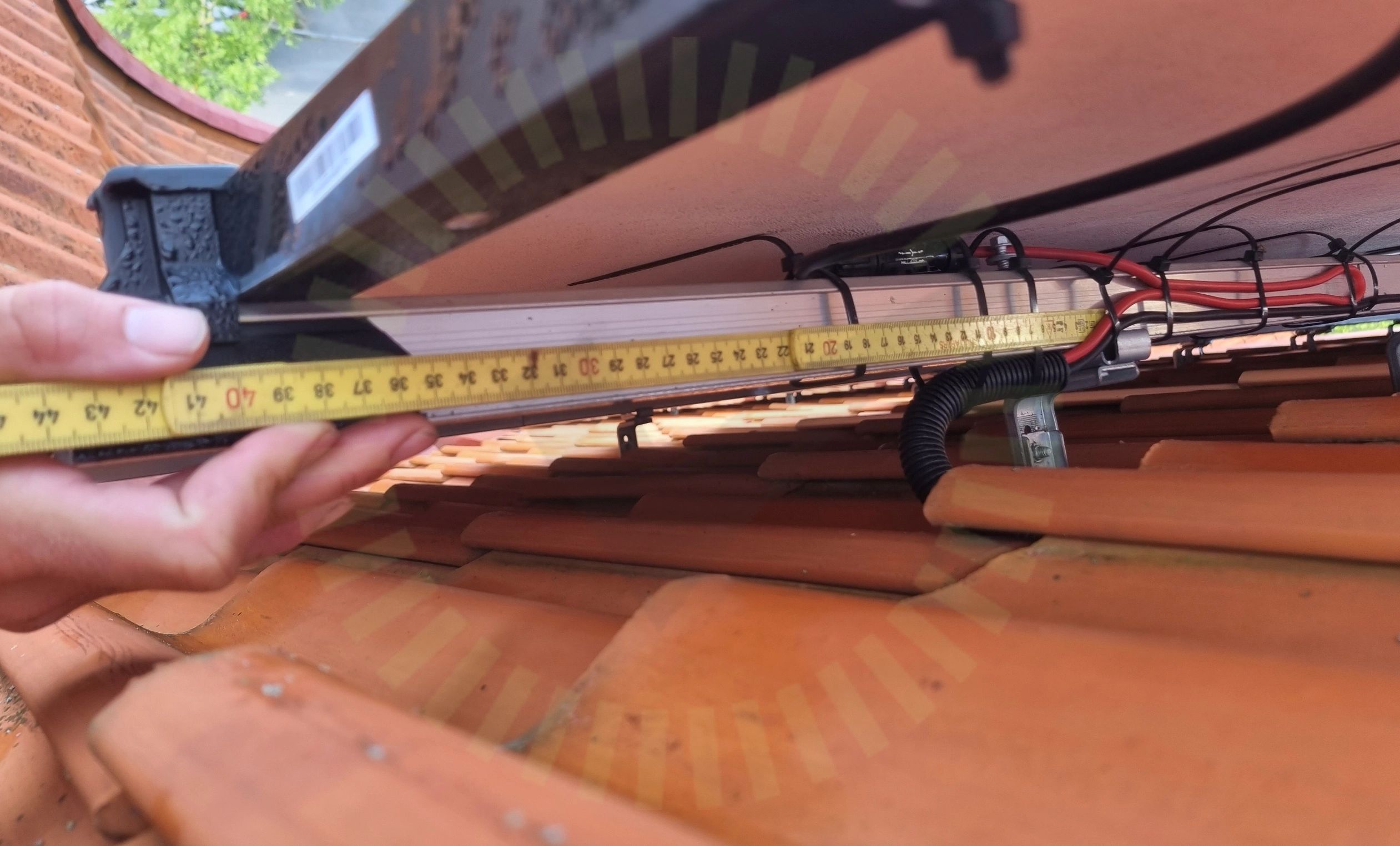

Föremål mot bakstycke

4.2 Föremål mot bakstycke

Inte godkänd

Kontakter ligger i kläm mellan skena och panelens bakstycke. Skruven i skenan riskerar att skada panelens undersida vid snölast.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 5
Klämmornas placering

4.3 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Tillverkarens anvisningar
Kontaktdon

4.4 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Godkända kontrollpunkter

13/17
Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas överlappningKopplingslådaPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Varselmärkning

Anmärkningar

1/5

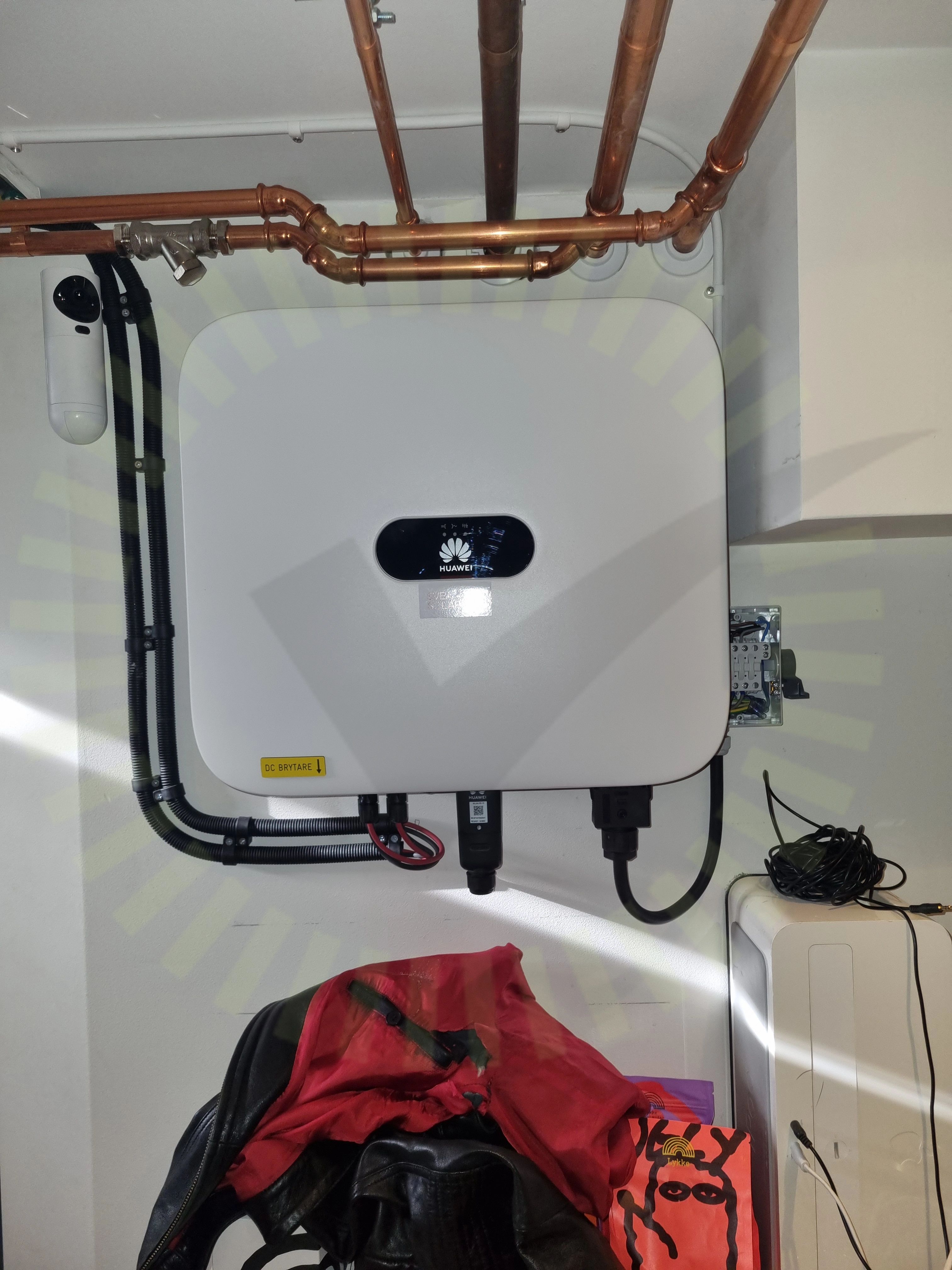

Varning för likspänning

5.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/5
Informering av solcellerMissvisande varselmärkningVarning för backspänning

Ej tillgängligt vid besiktning

1/5
Tillförlitligt fäst

Växelriktare

Anmärkningar

2/36

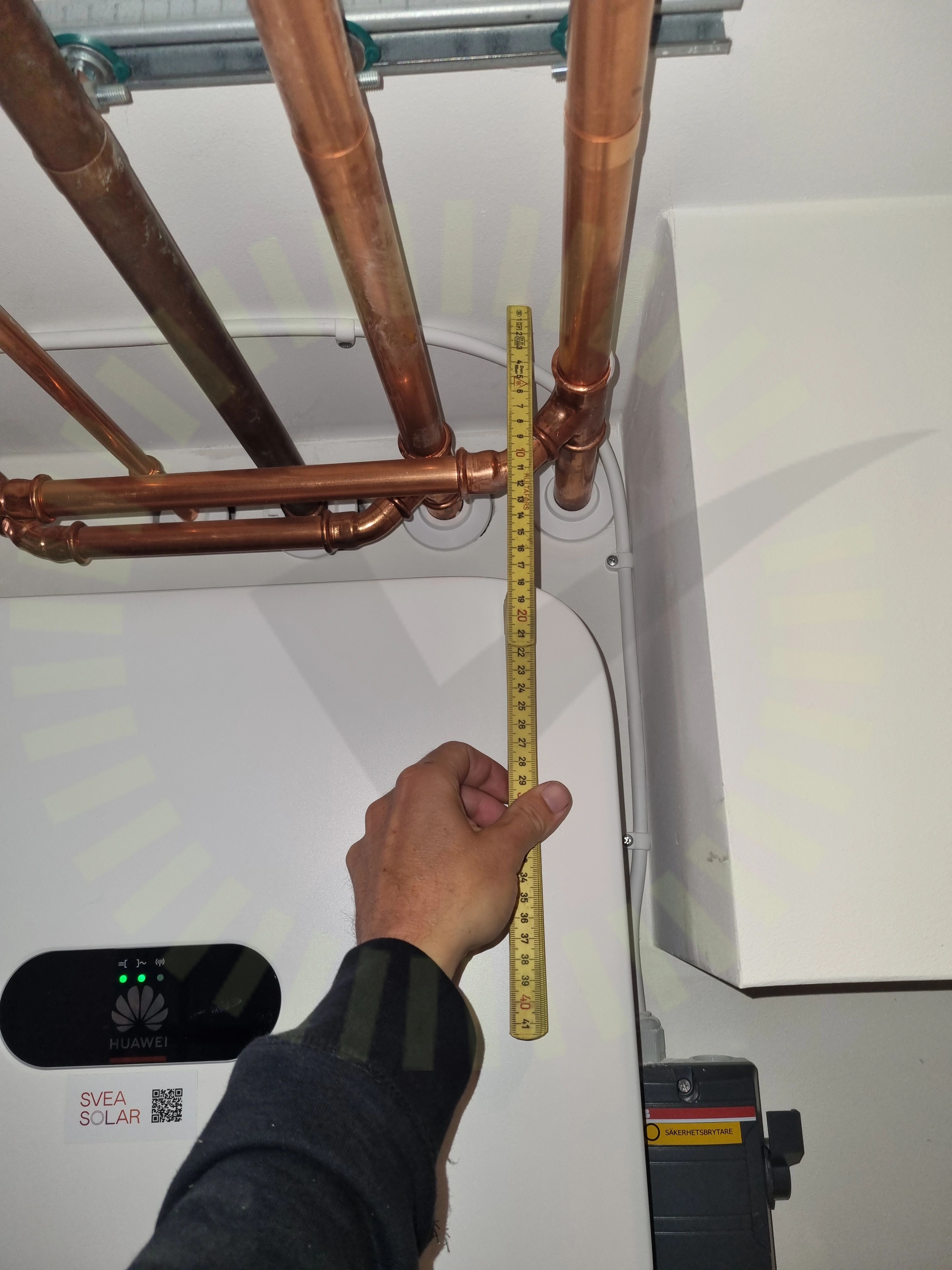

Avstånd närliggande objekt

6.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren har inte ett korrekt avstånd till närmaste objekt.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30

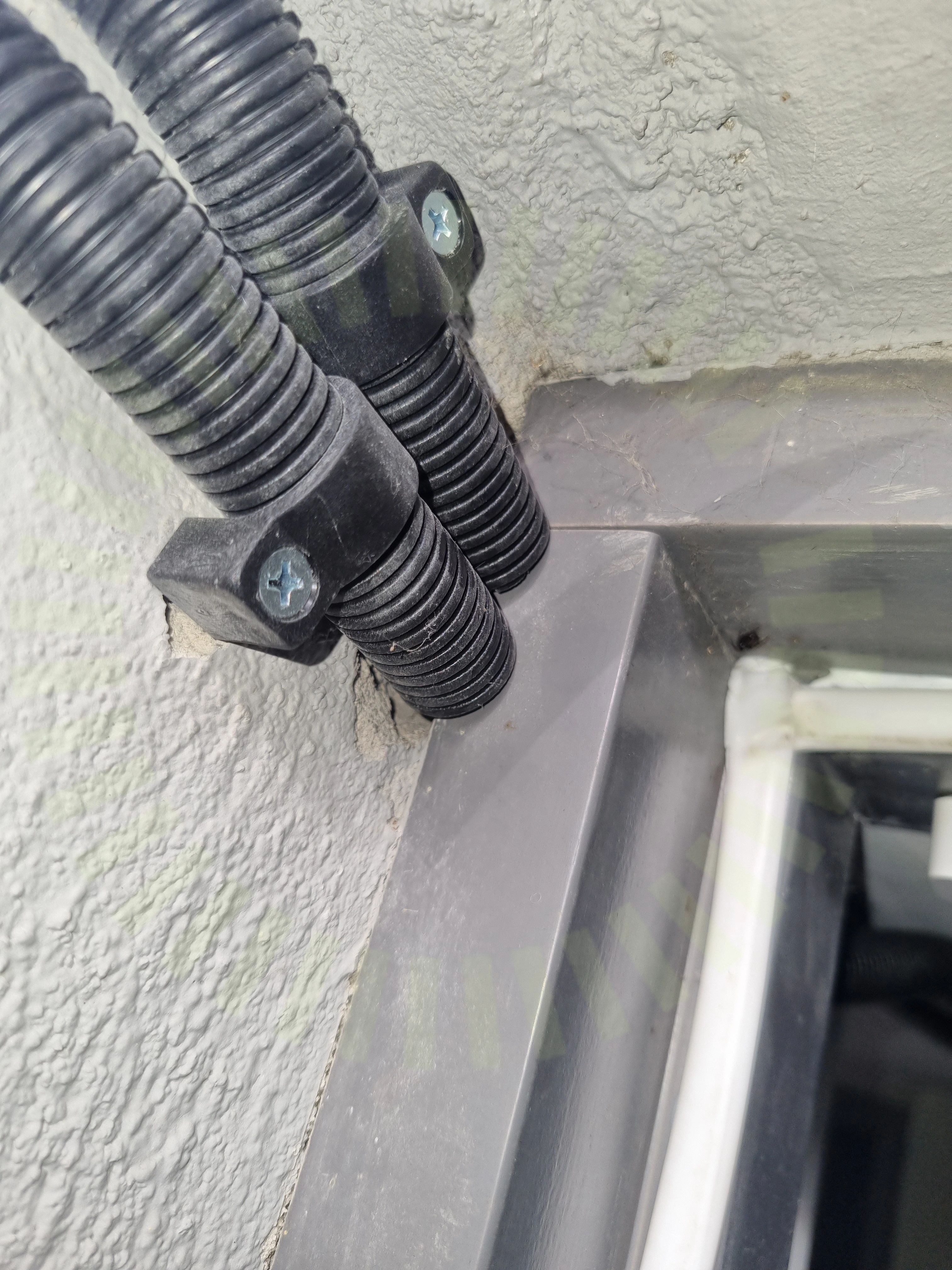

Genomföringar

6.2 Genomföringar

Inte godkänd

Genomföring inte tätad. DC kablage går in till källare nära dörrkarm.

SS 436 40 00 (527.2.1)

Godkända kontrollpunkter

34/36
AC anslutning växelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareHuvudsäkringIdentifieringIdentifieringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning
