Institutet för Solenergikvalitet

Besiktningsrapport

9.0
x

Installation genom

EcoKraft

Datum

20 juni 2023

Ort

Märsta, Stockholms län
Takstolsinfästning
Kontaktdon
Skenans utstick för klämma
92% godkända8% ej godkända

Om installationen

Paneler SolarWatt: Vision AM 4.0
MontagesystemSchletter: Rapid Roof Hooks
VäxelriktareSMA: SUNNY TRIPOWER 3.0 / 4.0 / 5.0 / 6.0
EcoKraft

Installerad av EcoKraft som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Tak 1, SolarWatt: Vision AM 4.0

Anmärkningar

1/14
Kontaktdon

2.1 Kontaktdon

Inte godkänd

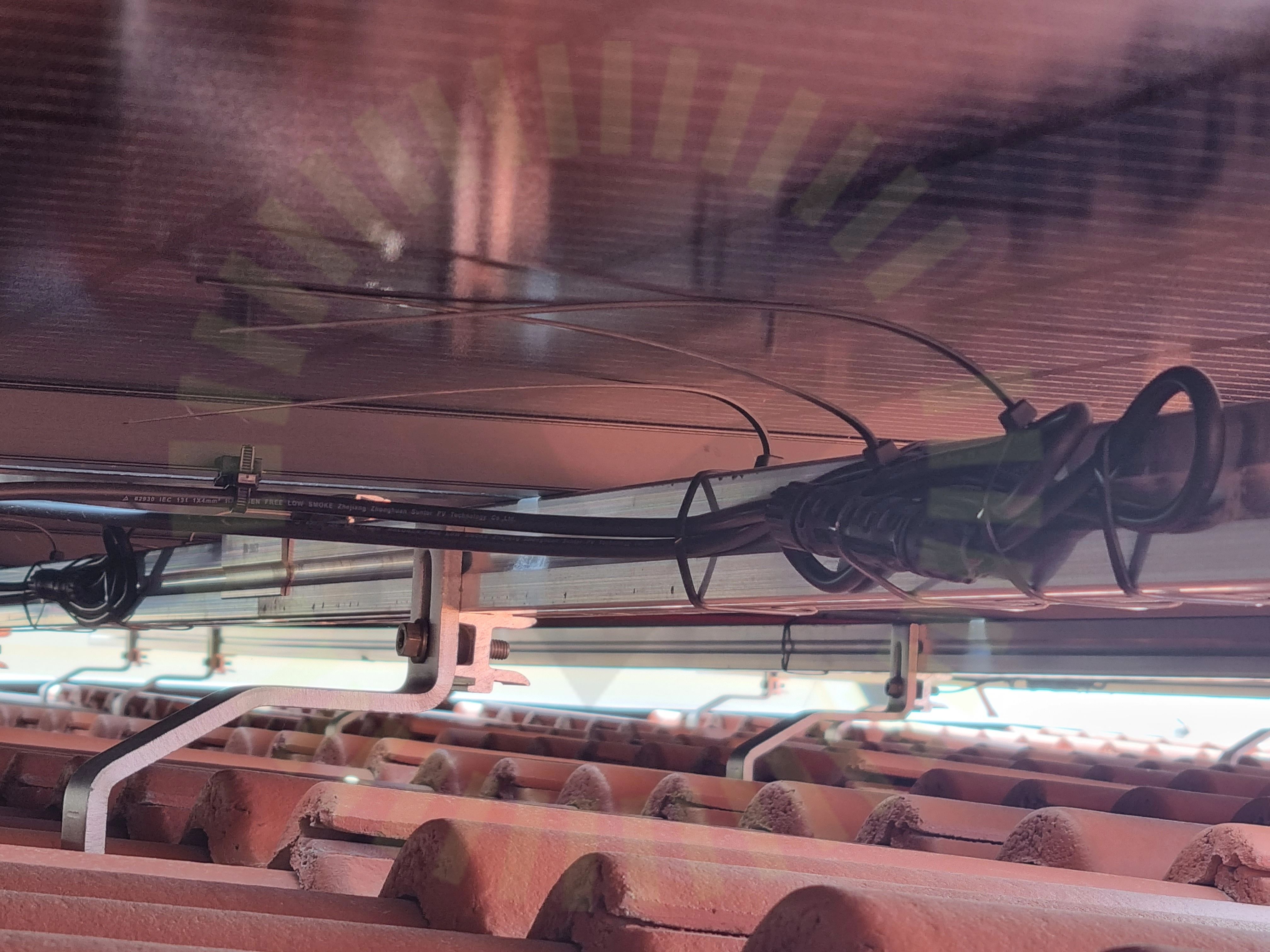

Buntband ska inte placeras över kontaktdonens hölje.

Godkända kontrollpunkter

12/14
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/14
Strängförläggning

Tak 1, Schletter: Rapid Roof Hooks

Anmärkningar

4/27
Kabeluppfästning

3.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

Skenans utstick för klämma

3.2 Skenans utstick för klämma

Inte godkänd

Skenans utskick efter klämma är för kort

RAPIDPRO MODULE C LAMP | V1 | INSTALLATION GUIDE | 202102, Sida 4
Takstolsinfästning

3.3 Takstolsinfästning

Inte godkänd

Skruvar har missat takstolar, skruvar sitter snett och sticker ut från takstolar

Installation manual Rapid Roof Hook | 2020.03 V.001, Sida 4
Trasiga pannor

3.4 Trasiga pannor

Inte godkänd

Flertal trasiga/lagade takpannor

Godkända kontrollpunkter

22/27
Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramHöjdjusteringKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringRåspontsinfästningSkada på klämmorSkadorSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakkrokarnas CCTermisk brytpunkt skenorUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/27
Takgenomföring

Varselmärkning

Anmärkningar

1/5
Varning för likspänning

4.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

4/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

2/35
Avstånd närliggande objekt

5.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

5.2 Max total effekt

Inte godkänd

Växelriktarens maximala effekt överstigen, installerad effekt 10800W, växelriktarens maxeffekt är 9000W

Godkända kontrollpunkter

33/35
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd till havetDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare FastspändaLikspänningskomponenterMärkningSkadat kablageSträngdesignSäkringsdimensionUppskalad ledareUtrymmeVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
