Institutet för Solenergikvalitet

Besiktningsrapport

8.4
x

Installation genom

Skandica Solar

Datum

25 juli 2023

Ort

Olofstorp, Västra Götalands län
Jordning av chassi
Panelkablagets böjradie
Kontaktdon
83% godkända17% ej godkända

Om installationen

PanelerRisen: RSM40-8
MontagesystemNordmount Panntak
VäxelriktareSunGrow: SG5-12RT
Skandica Solar

Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3
AvtalSträngschema

Panntak , Nordmount Panntak

Anmärkningar

4/26

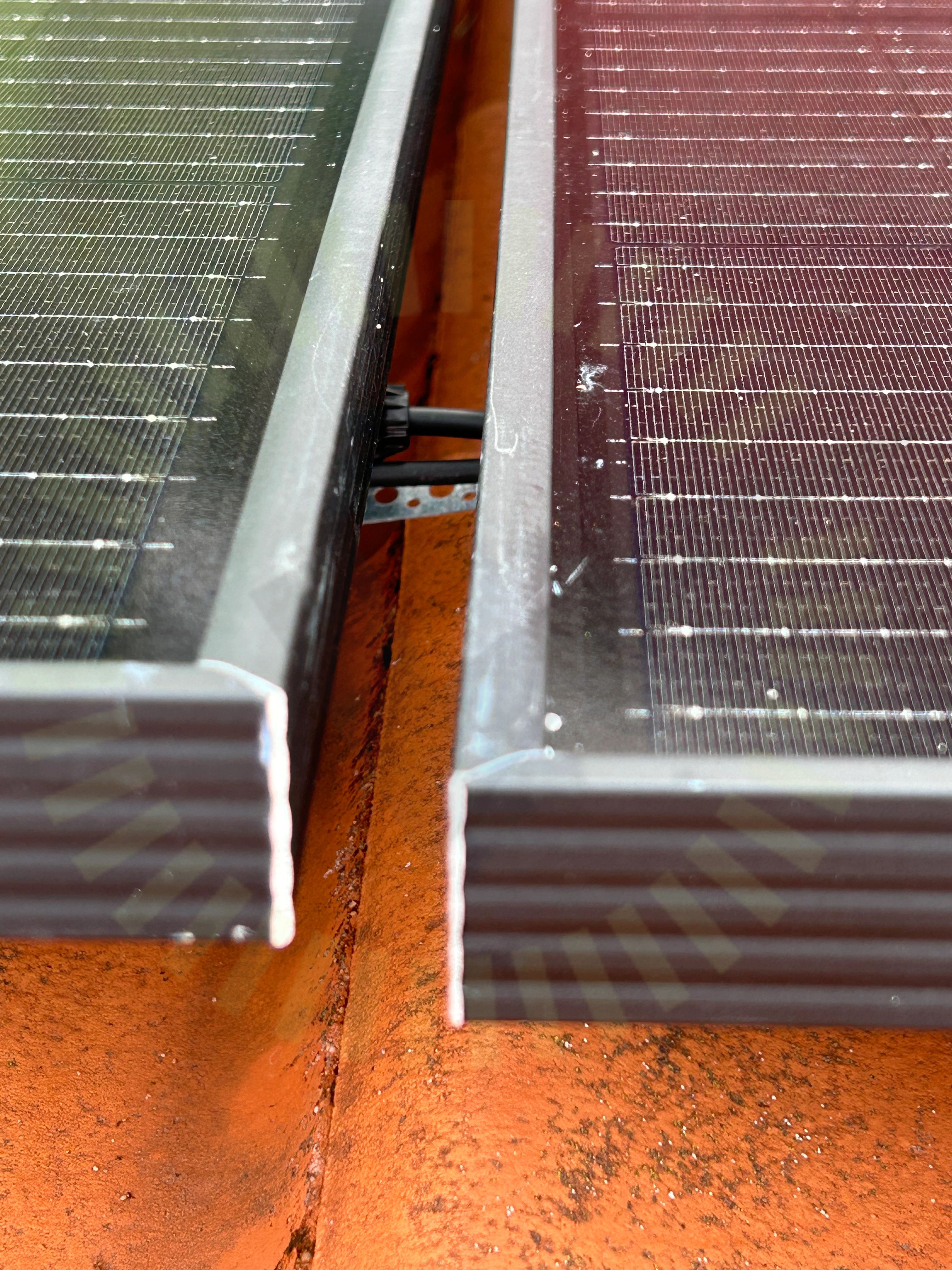

DC kabel förläggning

2.1 DC kabel förläggning

Inte godkänd

Kontakter ligger oskyddade mellan panelerna.

Kabeldragning mellan takytor

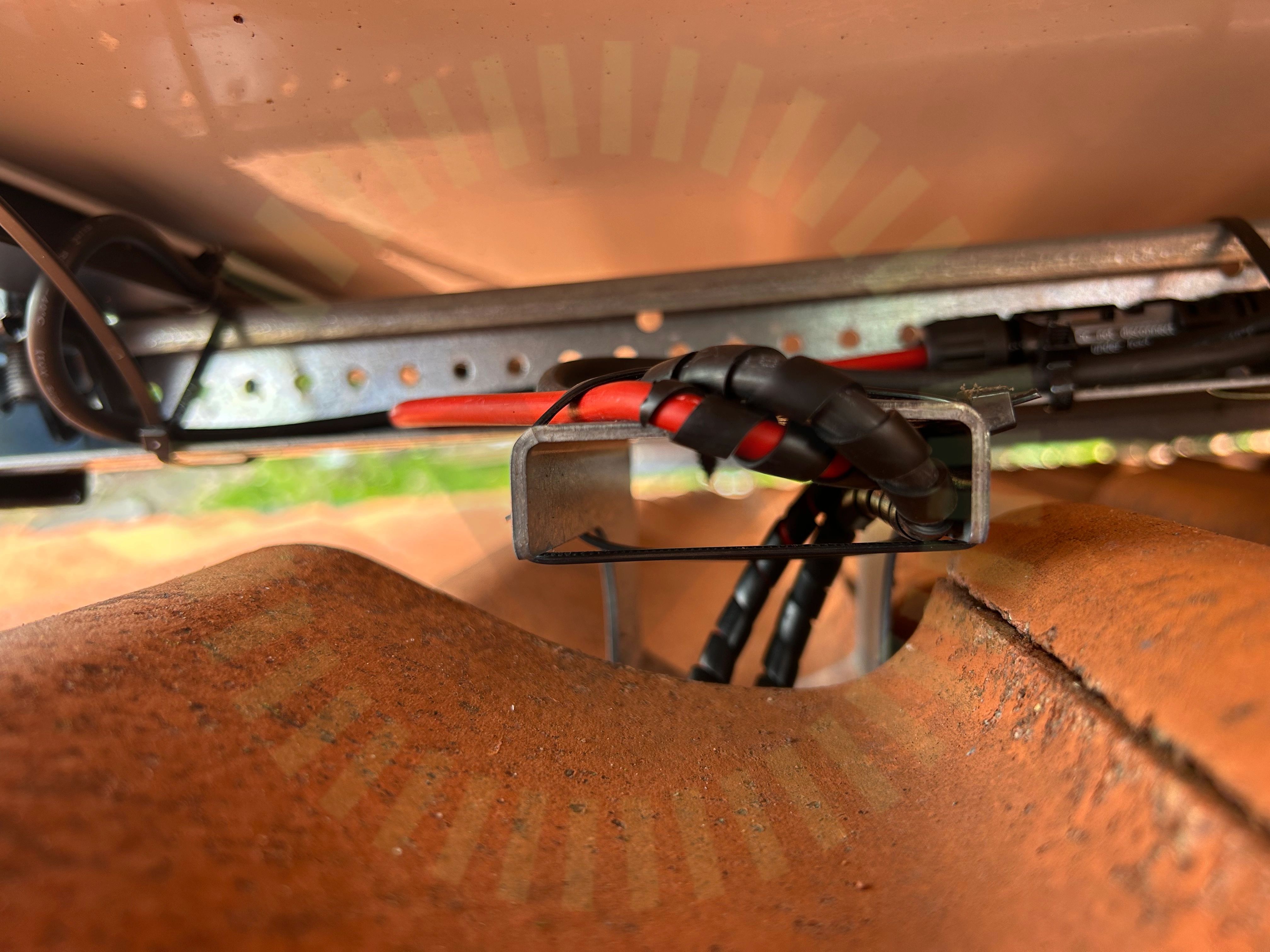

2.2 Kabeldragning mellan takytor

Inte godkänd

Skyddet som ligger för kablaget som går under takpannorna är bristfälligt och kommer med tiden inte vara kvar.

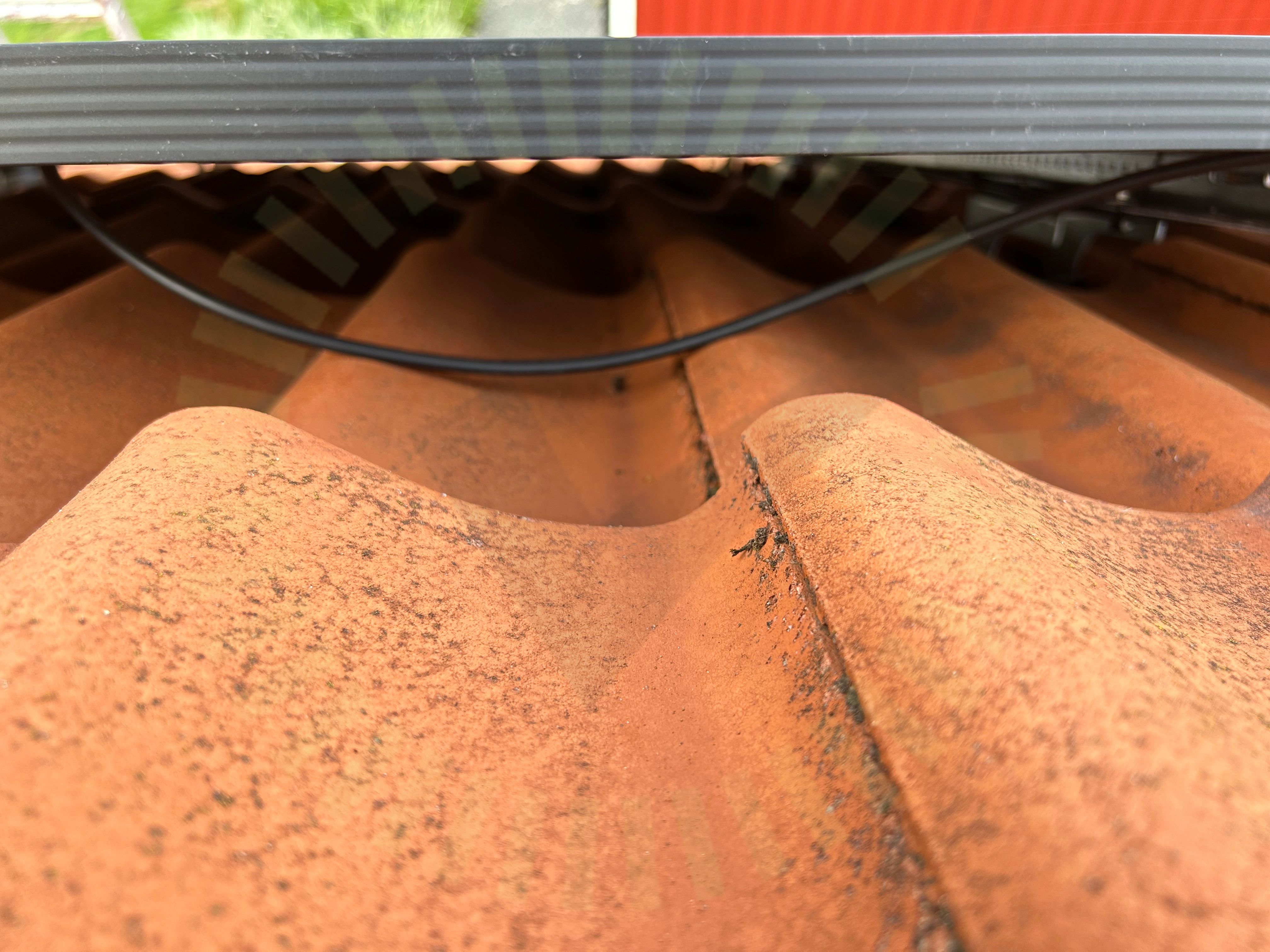

Kabeluppfästning

2.3 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

2.4 Takkrokarnas CC

Inte godkänd

CC-måttet stämmer inte överens med lastberäkningen.

Godkända kontrollpunkter

22/26
Använd skruv för klämmaFrämmande materialFöremål mellan skena och panelramHöjdjusteringKlämmans placering i skenaKlämmans åtdragningsmomentLäktinfästningMittklämmorPanelramens höjdPotentialutjämningsledareSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakgenomföringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Panntak , Risen: RSM40-8

Anmärkningar

4/17
Föremål mot bakstycke

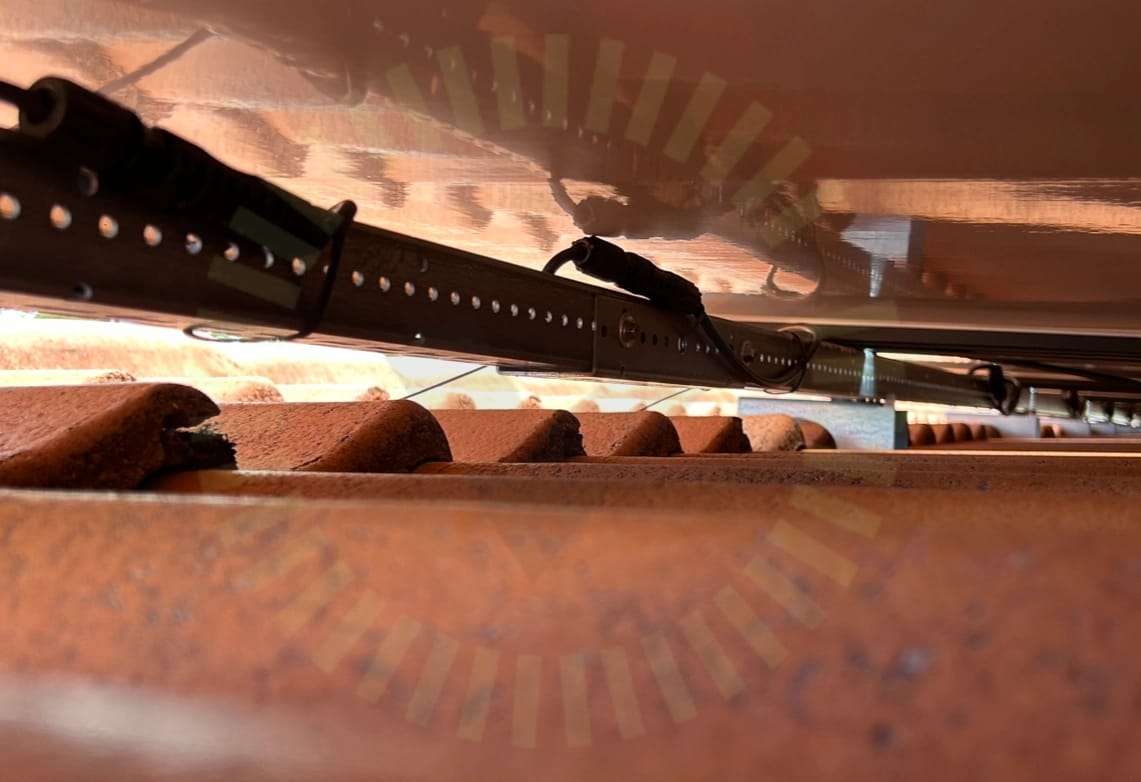

3.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke.

Skador

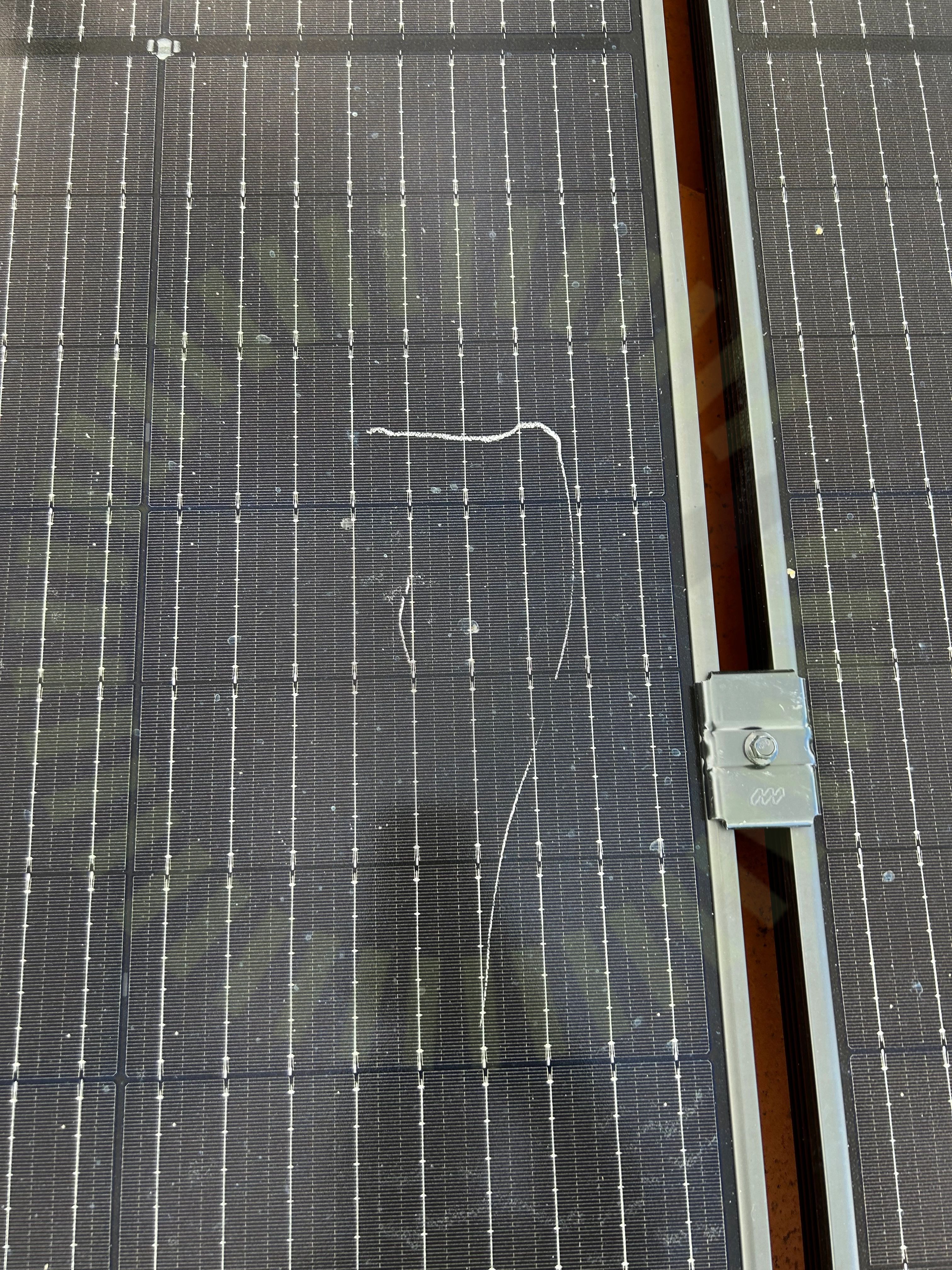

3.2 Skador

Inte godkänd

Grövre repor noterade på panel.

Kontaktdon

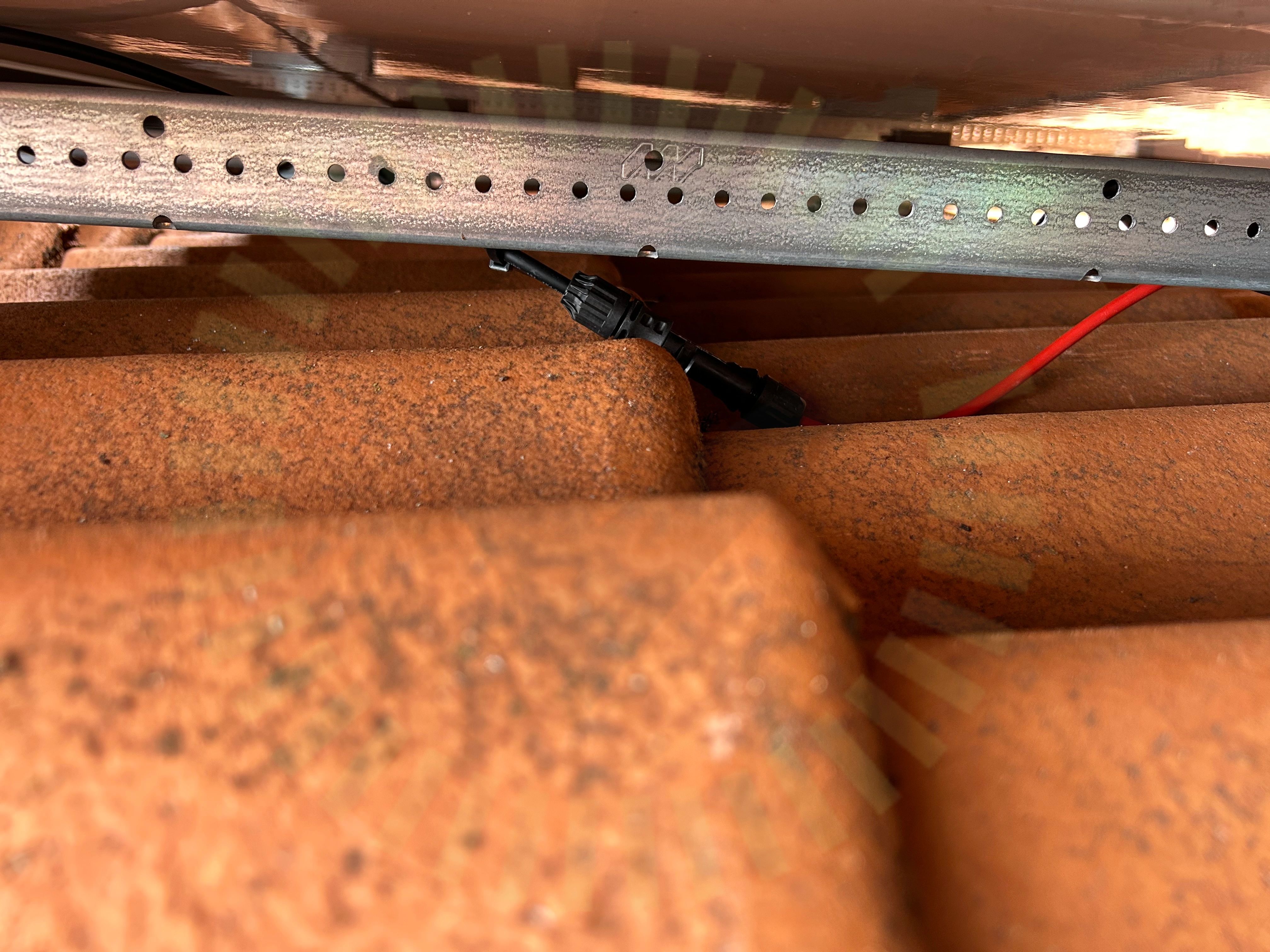

3.3 Kontaktdon

Inte godkänd

Kontakter ligger där vatten kan ansamlas.

Panelkablagets böjradie

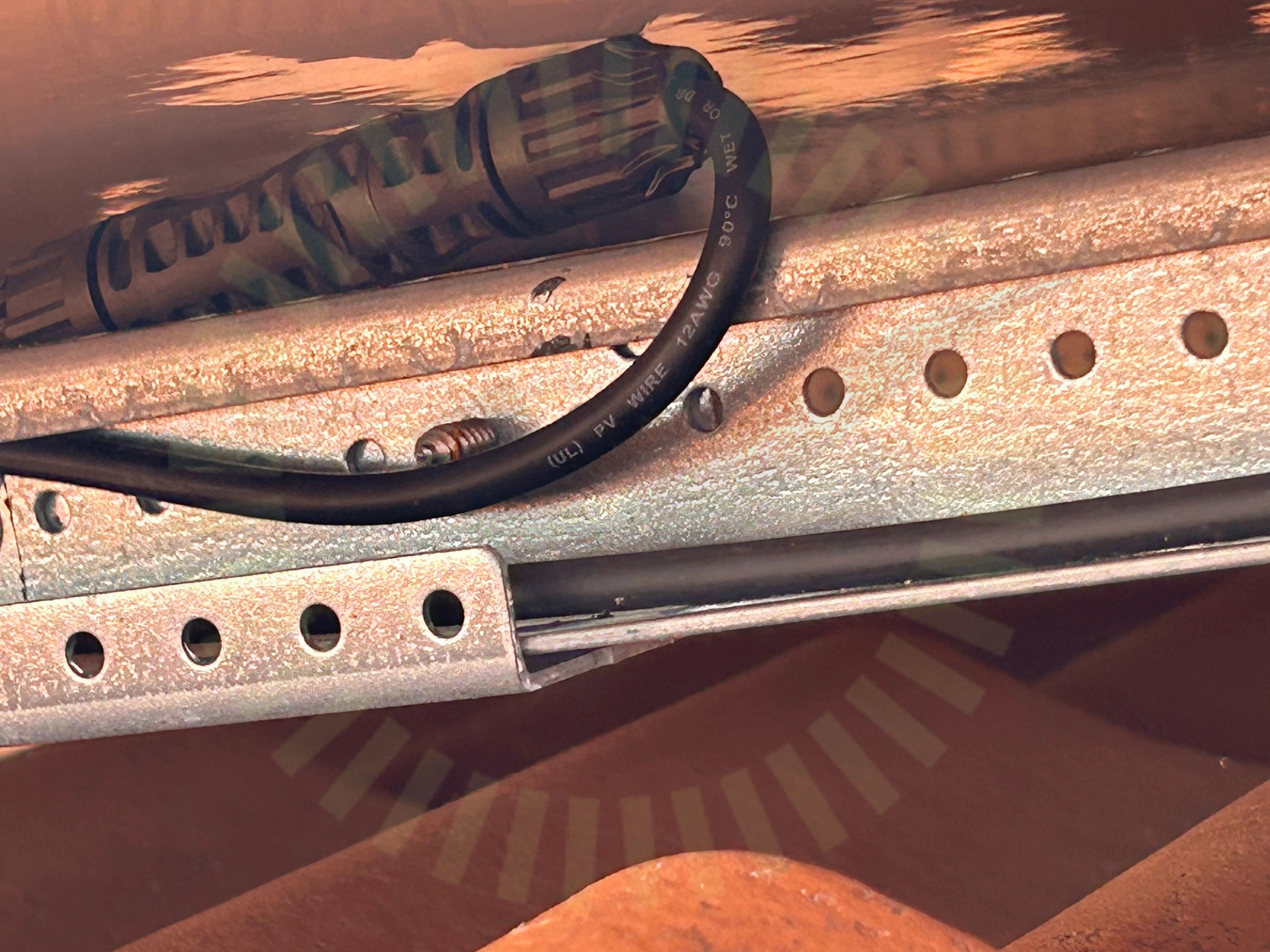

3.4 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Godkända kontrollpunkter

12/17
Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKopplingslådaPanelramar separeradePunktbelastningSkuggaSpänningar i ram

Ej tillgängligt vid besiktning

1/17
Strängförläggning

Varselmärkning

Anmärkningar

1/5

4.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/5
Informering av solcellerMissvisande varselmärkning

Ej tillgängligt vid besiktning

2/5
Tillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

4/36
Avstånd närliggande objekt

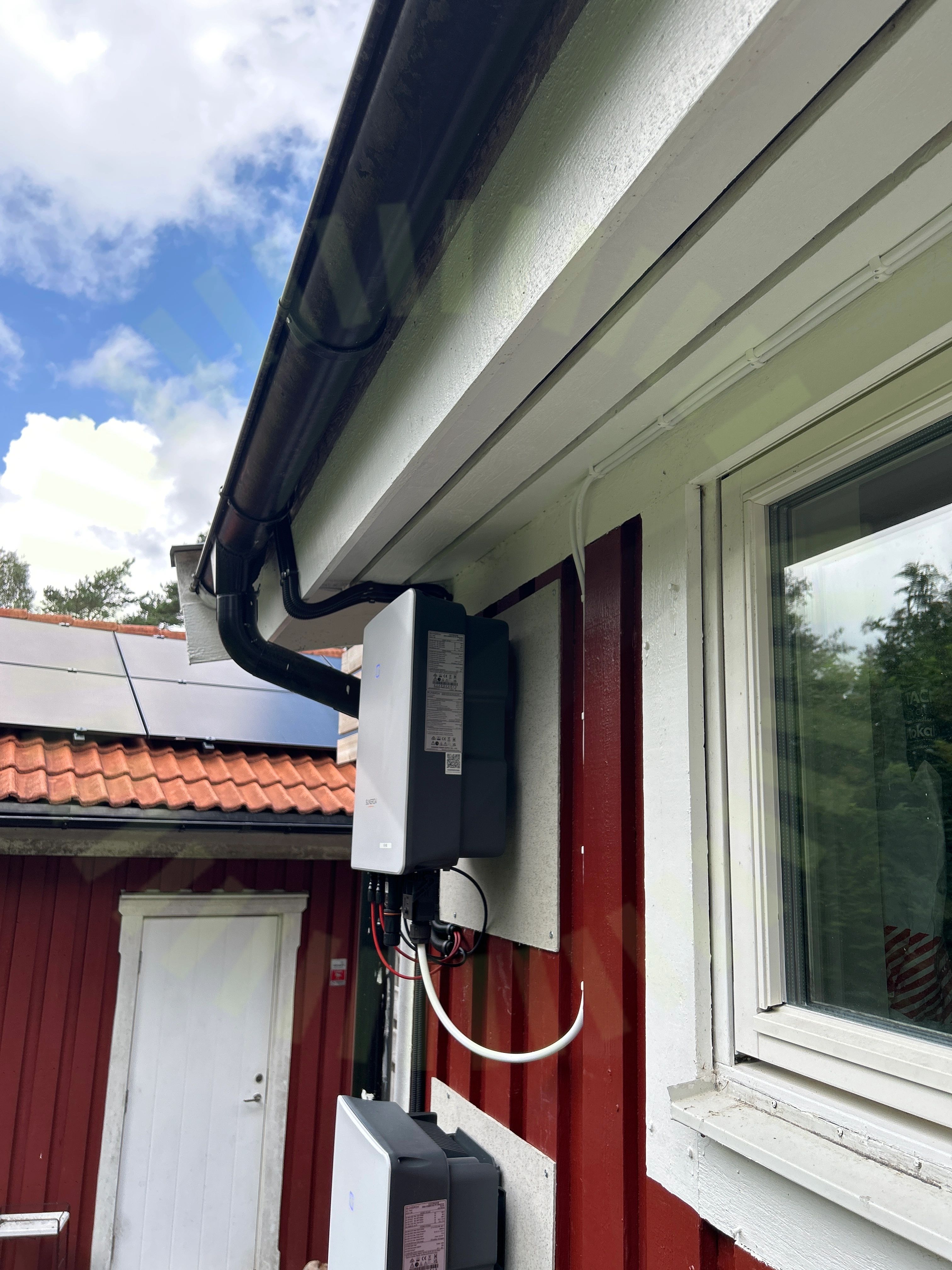

5.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SG3.0-20RT-UEN-Ver18-202212, Sida 22
Förskruvning

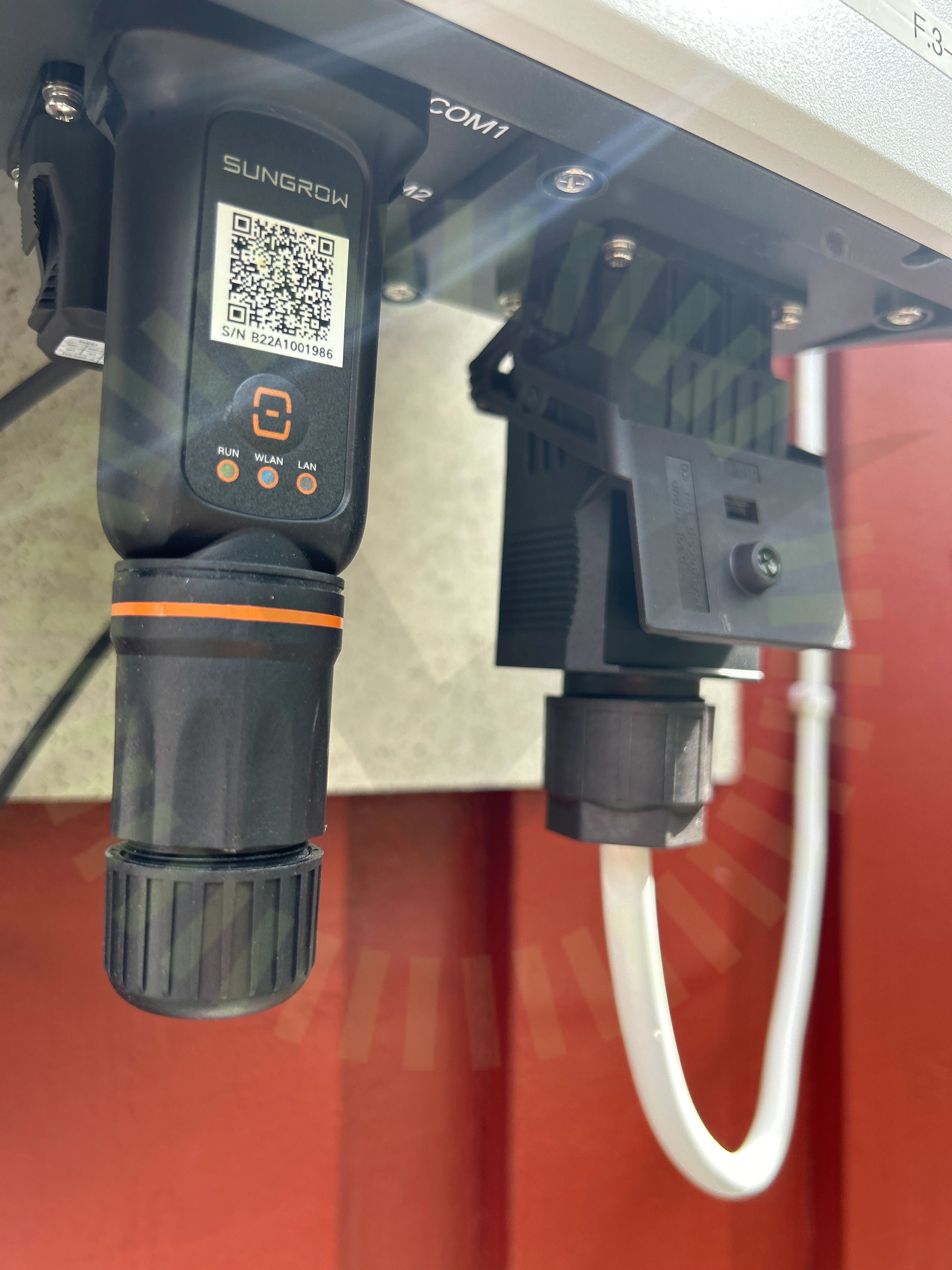

5.2 Förskruvning

Inte godkänd

Förskruvningen är inte korrekt monterad.

SG3.0-20RT-UEN-Ver18-202212, Sida 37-38
Jordning av chassi

5.3 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

SG3.0-20RT-UEN-Ver18-202212, Sida 32-34
Väderbeständigt material

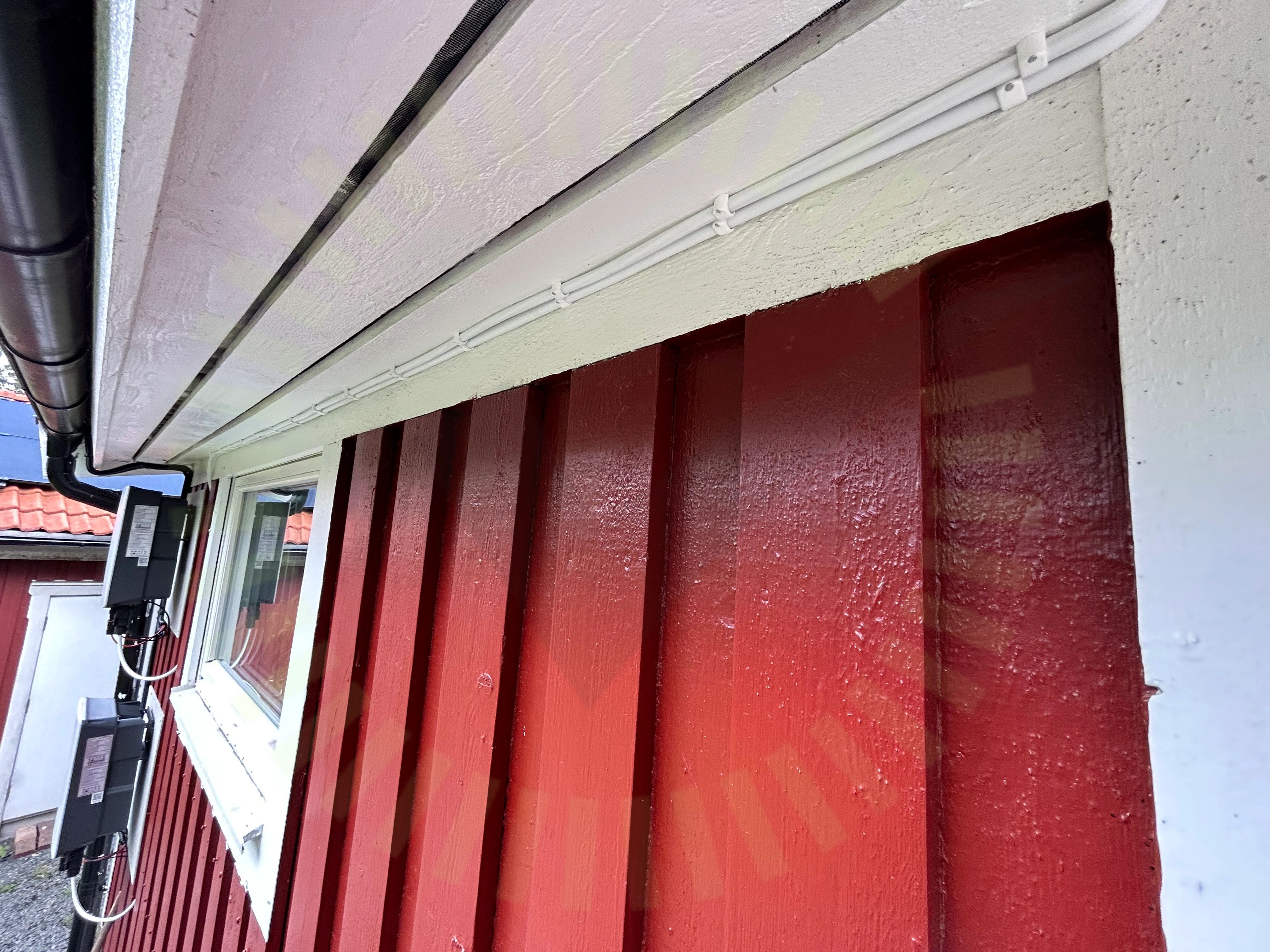

5.4 Väderbeständigt material

Inte godkänd

Använt material ej väderbeständigt.

Godkända kontrollpunkter

22/36
AC BöjradieAC Kablage förläggningBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktGenomföringarInfästningKabeldimensioneringLikspänningskomponenterPlaceringStress på kontakterSträngdesignVentilationVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

10/36
AC Anslutning VäxelriktareDubbel matningHuvudsäkringJordfelsbrytareLedare anslutnaMärkningSkadat kablageSkarp kantSäkringsdimensionUppskalad ledare
