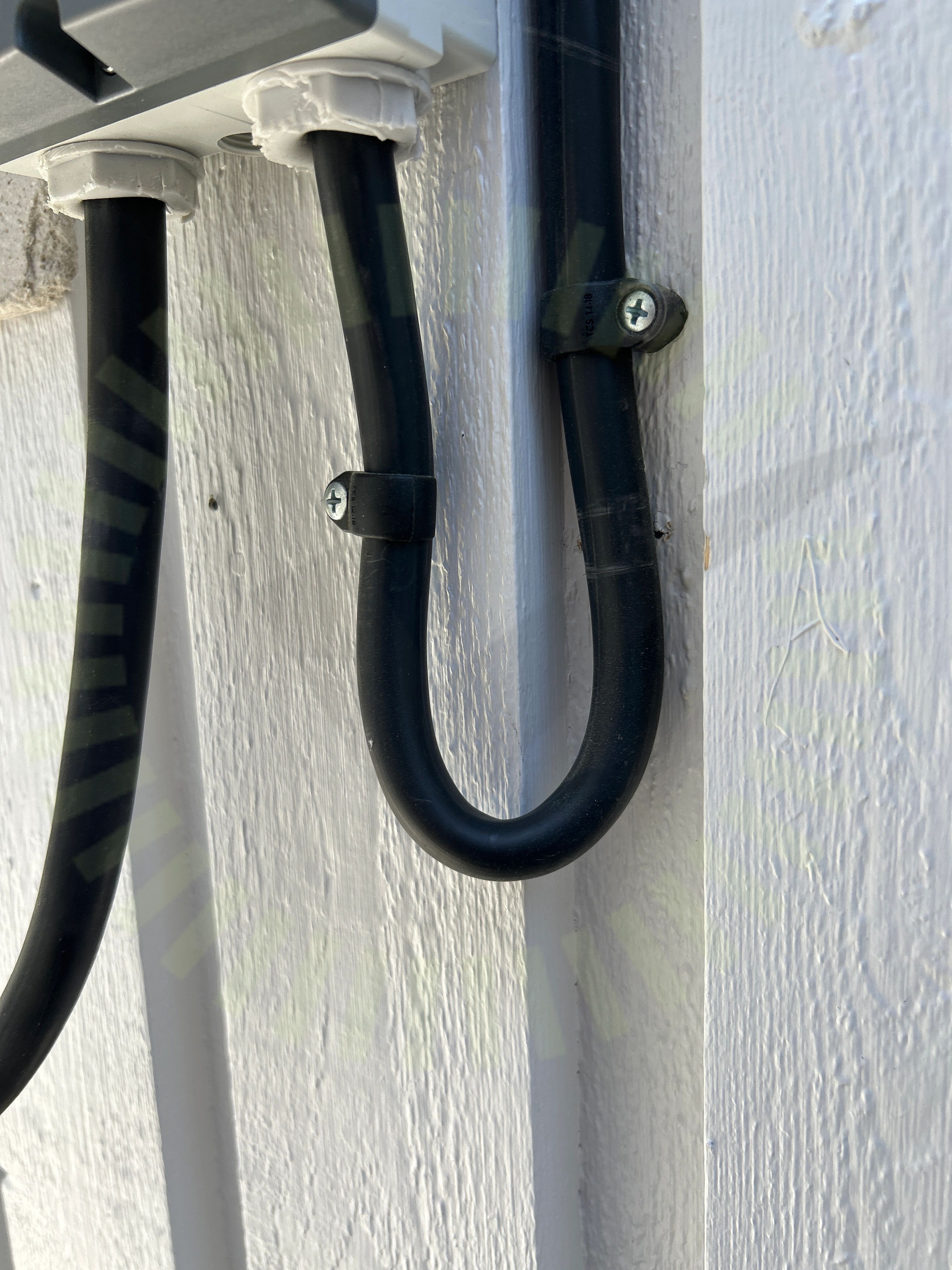

2.1 AC Böjradie
Inte godkändKabelns böjradie inte godkänd.
Besiktningsrapport
9.7
Installation genom
Nova Solar
Datum
13 juni 2023
Ort
Torslanda, Västra Götalands län
95% godkända5% ej godkända
Om installationen
PanelerLongi: LR5-54HIB 390-410
MontagesystemWeland Stål: Läktfästen
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
TillbehörElmaterial: Kapsling
TillbehörSäkerhetsbrytare AC
Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Elmaterial: Kapsling
Godkända kontrollpunkter
5/5BrytareBöjradieInfästningIP-KlassningPlacering
Huawei: SUN2000 (12-20KTL)-M2
Anmärkningar
3/442.2 Avtal
Inte godkändPanelmodellen som står i avtalet, samt det överlämnade databladet stämmer inte överens med den installerade panelen.
Avtal
2.3 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Godkända kontrollpunkter
41/44AC Anslutning VäxelriktareAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter förskruvningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningSkadat kablageSträngdesignSträngschemaSäkringsdimensionSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för backspänningVarning för likspänningVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Longi: LR5-54HIB 390-410
Anmärkningar
1/16

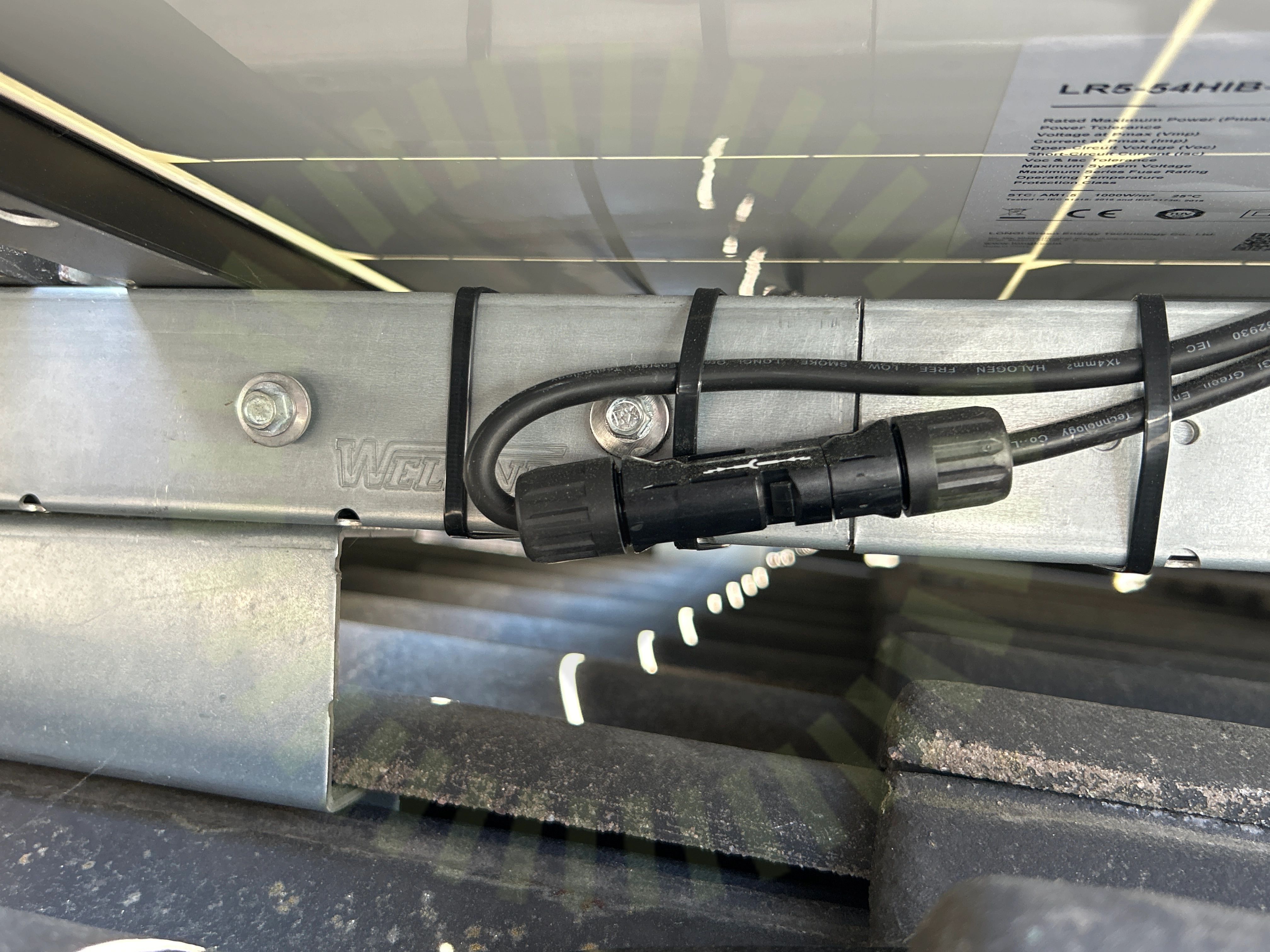

3.1 Panelkablagets böjradie
Inte godkändPanalernas kablar har en för skarp böjradie.
Installation Manual for LONGi Solar PV Modules, V15, Sida 25
Godkända kontrollpunkter
14/16Avstånd till takDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonKopplingslådaMellanrumPunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning
Ej tillgängligt vid besiktning
1/16Förbindelse av kontakter
Säkerhetsbrytare AC
Godkända kontrollpunkter
1/1IP-Klassning
Säkerhetsbrytare AC
Anmärkningar
1/5

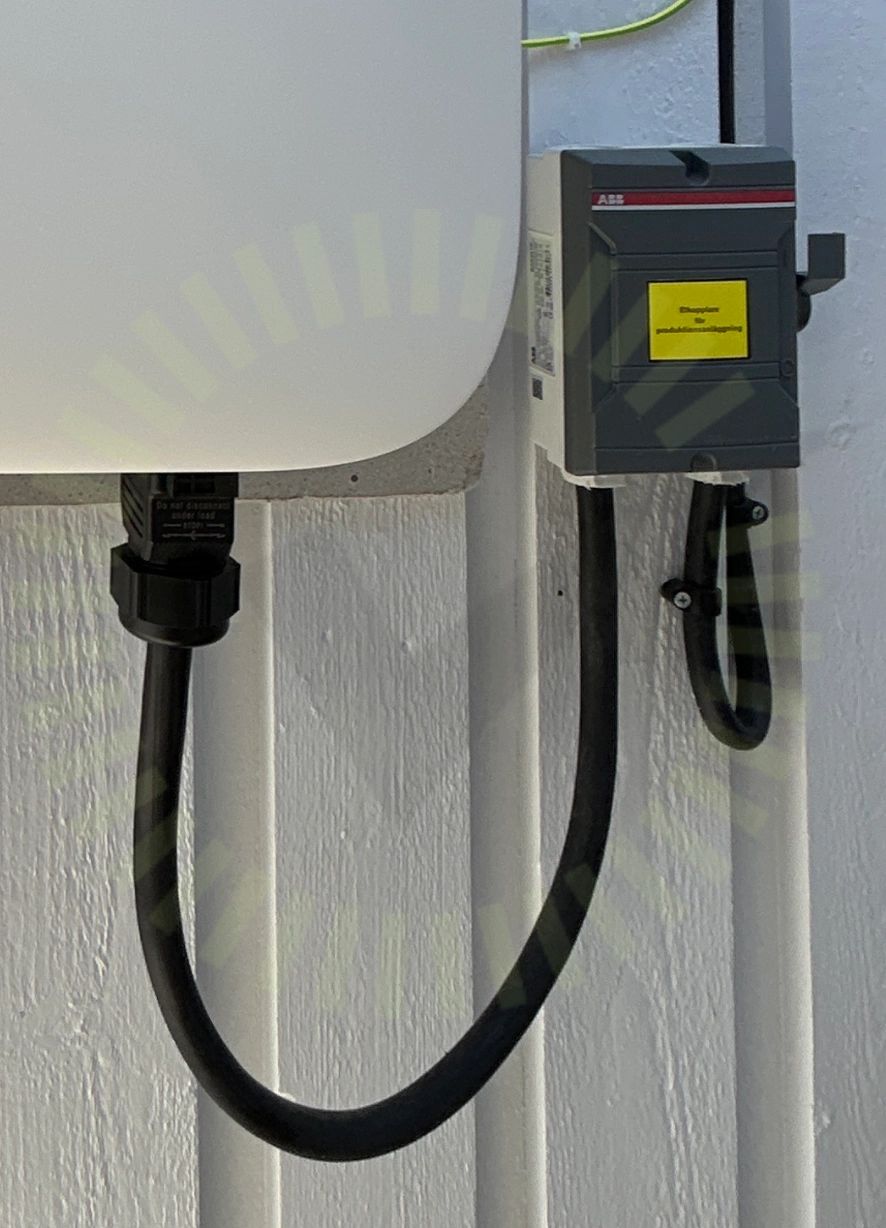

5.1 Dragavlastning
Inte godkändKablage är inte dragavlastat. Går att röra in och ut ur brytaren.
Godkända kontrollpunkter
4/5BöjradieEgenskaperInfästningPlacering
Weland Stål: Läktfästen
Godkända kontrollpunkter
23/23DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningLäktinfästningMittklämma skruvMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakgenomföringTakkrokarnas CCTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv
Weland Stål: Råspont
Anmärkningar
1/22

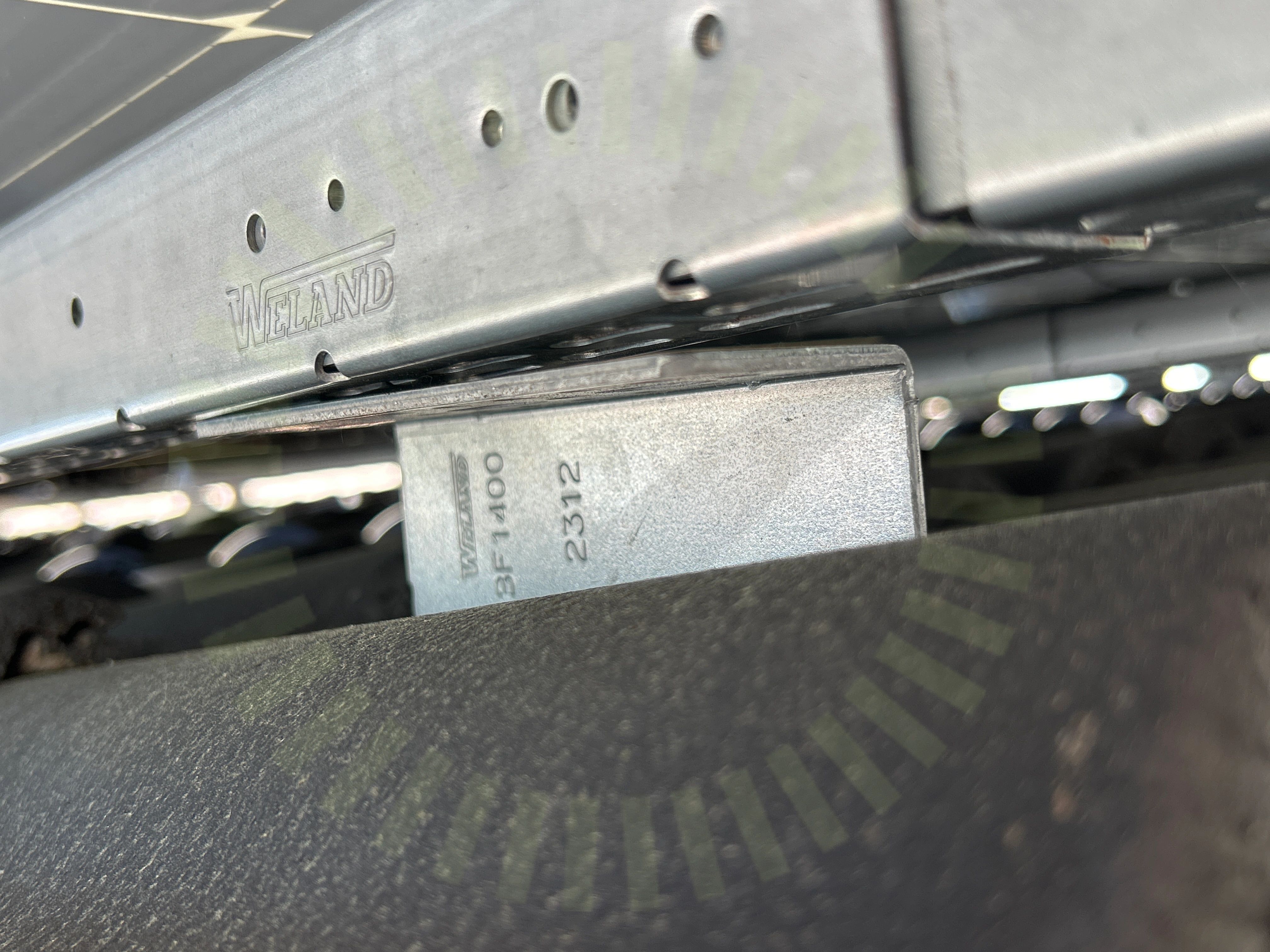

7.1 Skenornas infästning
Inte godkändSkenan är inte fäst i infästningsmaterialet.
MA5102 Sid 1 (1) | Version 3 - 221101
Godkända kontrollpunkter
21/22DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringRåspontsinfästningSkadorSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv
