Besiktningsrapport

9.1

Installation genom

Skandica Solar

Datum

26 juni 2024

Ort

Torslanda, Västra Götalands län

Skenornas infästning

Mittklämmor

Beröringsskydd fasadmätarskåp

+ 5

91% godkända9% ej godkända

Om installationen

PanelerTrina: TSM-NEG9RC.27

MontagesystemNordmount Panntak: Bärläkt

VäxelriktareGroWatt: MOD 3-10KTL3-XH

TillbehörUndercentral

Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas. Endast mätning av en sträng finns.

Godkända kontrollpunkter

2/3

AvtalSträngschema

Tak 1, Nordmount Panntak: Bärläkt

Anmärkningar

3/25

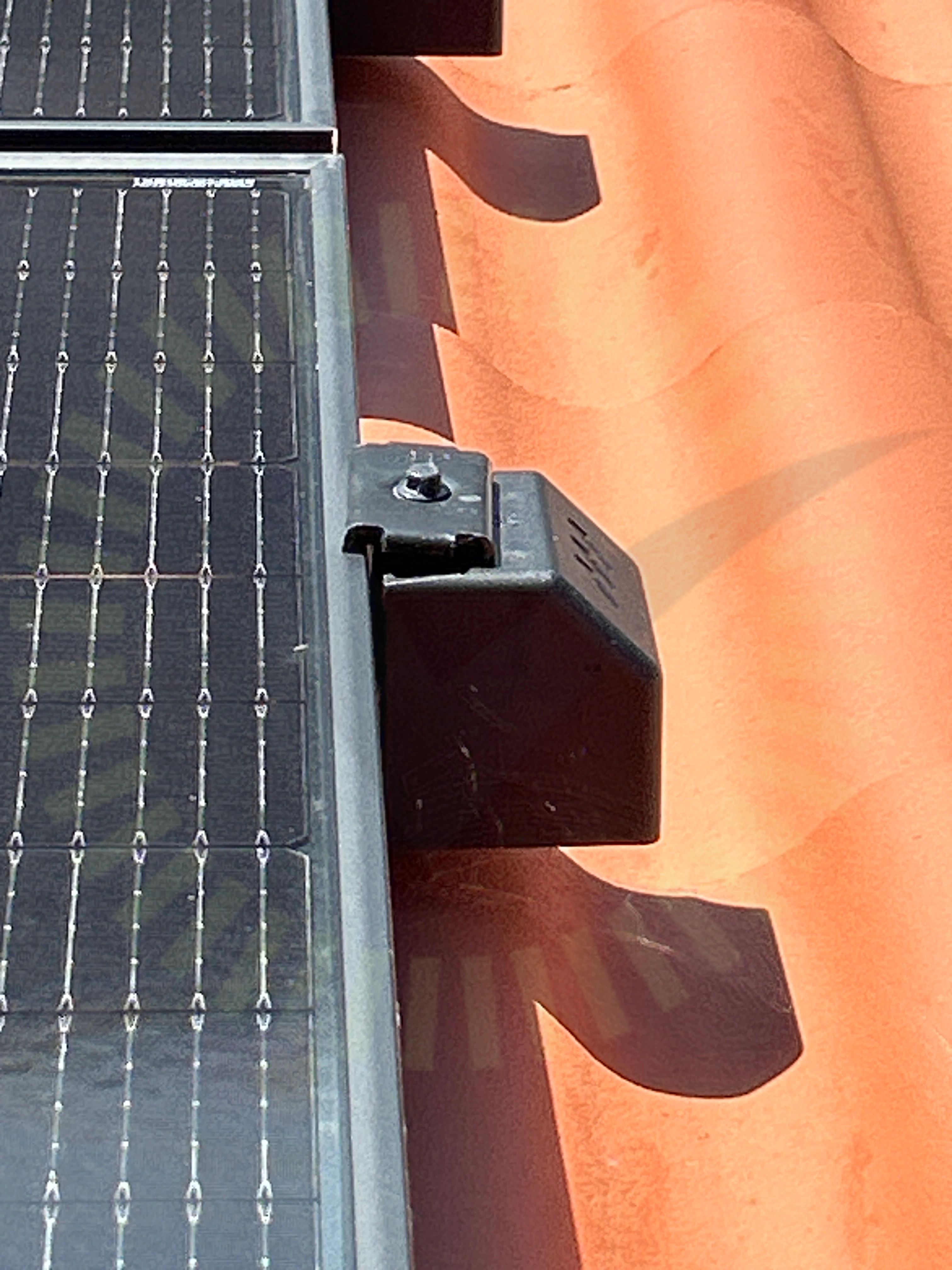

2.1 Ändklämmor

Inte godkänd

Ändklämma är inte korrekt monterad och har fel överlappning mot panelramen.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 6-7

2.2 Mittklämmor

Inte godkänd

Paneler ligger inte korrekt emot mittklämman.

2.3 Skenornas infästning

Inte godkänd

Skenor infästa i takkrokens yttersta hålbild.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 3

Godkända kontrollpunkter

19/25

Använd skruvBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCUnderliggande takpannaVäderbeständigt material

Ej tillgängligt vid besiktning

3/25

Blandning av infästningarLäktinfästningTakgenomföring

Tak 1, Trina: TSM-NEG9RC.27

Anmärkningar

1/14

3.1 Klämmornas överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

Trina: User Manual UM-M-0002/Ver. J Nov 2023, Sida 16

Godkända kontrollpunkter

13/14

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Undercentral

Anmärkningar

1/7

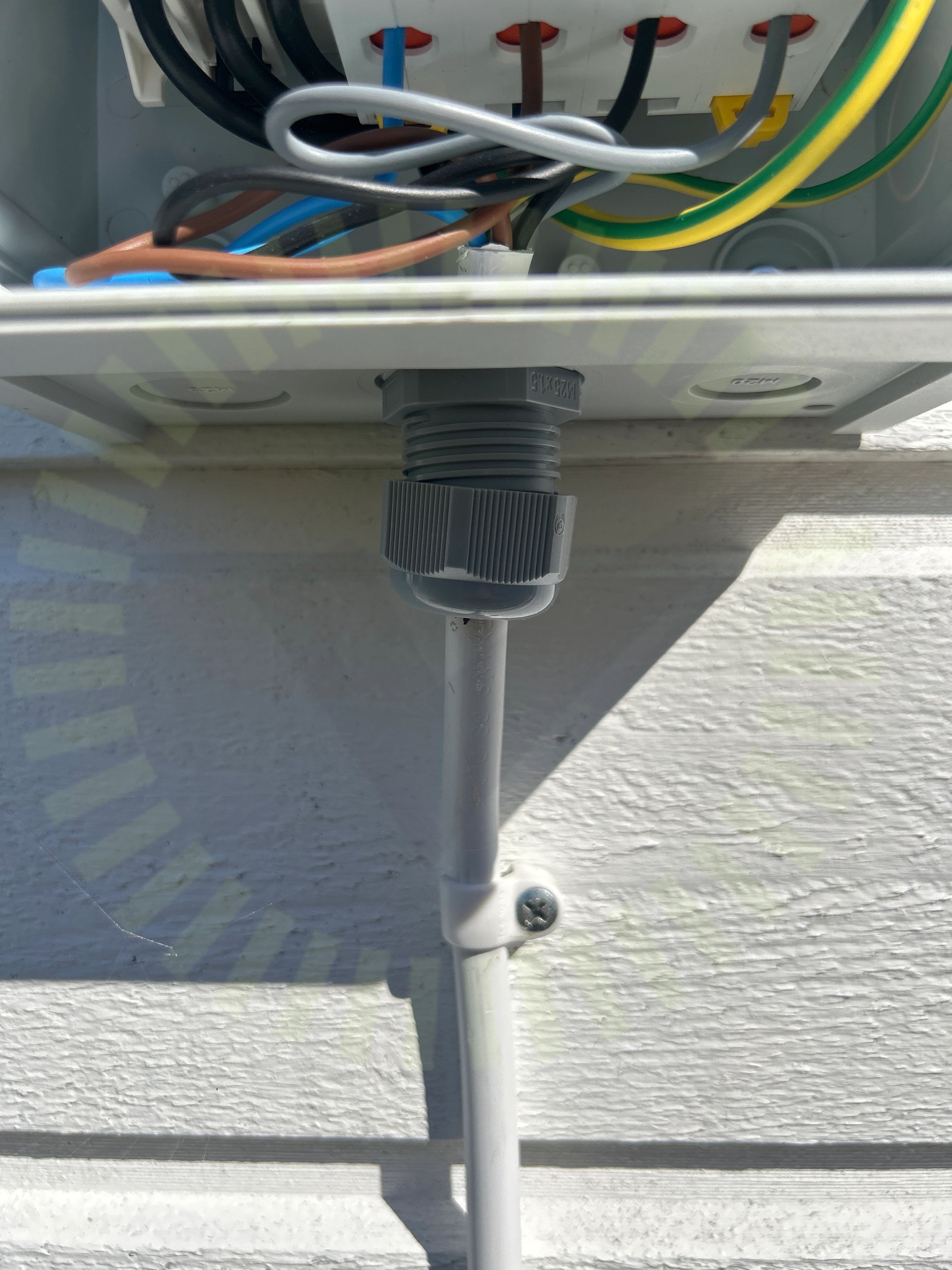

4.1 Förskruvning kapsling

Inte godkänd

Förskruvning ej åtdragen

Godkända kontrollpunkter

6/7

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

4/36

6.1 Beröringsskydd fasadmätarskåp

Inte godkänd

Saknas beröringsskydd i fasadmätarskåp

6.2 Enkelisolerade ledare

Inte godkänd

Enkelisolerade ledare ligger öppet utanför kapsling.

SS 436 40 00 (412.2.2.1)

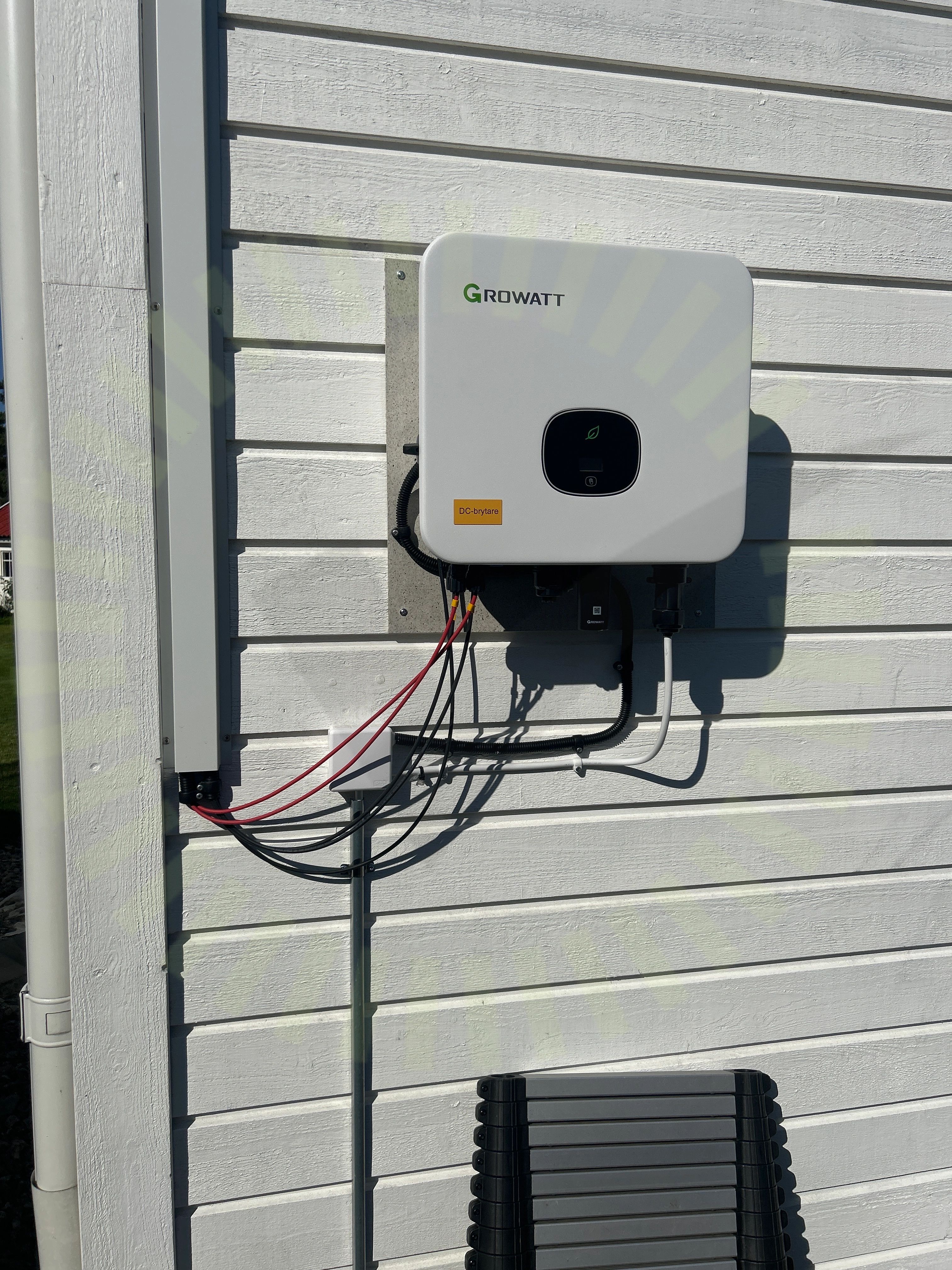

6.3 Väderskydd

Rekommendation

Tillverkaren rekommenderar inte att växelriktaren placeras utan väderskydd.

MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 13
